Con Trượt Tròn Có Đế Thân Ngắn SBR20UU – Giải Pháp Dẫn Hướng Tuyến Tính Cho Máy CNC Và Tự Động Hóa

Con trượt tròn có đế thân ngắn SBR20UU là linh kiện dẫn hướng tuyến tính được thiết kế để sử dụng với trục dẫn hướng tròn Ø20mm. Sản phẩm có dạng thân ngắn, đế gá tích hợp, phù hợp với nhiều cơ cấu chuyển động trong máy CNC, máy khắc, thiết bị tự động hóa và máy chế tạo cơ khí.

Với thiết kế nhỏ gọn, dễ lắp đặt và khả năng kết hợp với trục dẫn hướng Ø20mm, SBR20UU là lựa chọn phù hợp cho các hệ thống cần tối ưu không gian nhưng vẫn yêu cầu cơ cấu dẫn hướng tuyến tính ổn định.

SBR20UU là gì?

SBR20UU là con trượt tròn có đế thân ngắn, sử dụng cùng trục dẫn hướng Ø20mm để tạo thành cơ cấu dẫn hướng chuyển động tuyến tính.

Ý nghĩa cơ bản của mã:

• SBR: Con trượt tròn có đế.
• 20: Dùng cho trục dẫn hướng Ø20mm.
• UU: Phiên bản thân ngắn.

Phần đế tích hợp cho phép cố định con trượt trực tiếp lên bàn máy, khung nhôm định hình hoặc cụm cơ khí.

Đặc điểm nổi bật của con trượt SBR20UU

1. Dùng cho trục dẫn hướng Ø20mm

SBR20UU được thiết kế để kết hợp với trục tròn đường kính 20mm.

Kích thước Ø20mm thường phù hợp với các cơ cấu có kích thước vừa và nhỏ, nơi cần sự cân bằng giữa kích thước, khả năng chịu tải và không gian lắp đặt.

Khi lựa chọn, cần đảm bảo trục dẫn hướng đúng đường kính, có độ thẳng phù hợp và bề mặt làm việc tốt.

2. Thiết kế thân ngắn, tiết kiệm không gian

Điểm nổi bật của SBR20UU là thiết kế thân ngắn.

So với phiên bản thân dài SBR20LUU, SBR20UU giúp giảm chiều dài cụm dẫn hướng, phù hợp với các thiết kế máy compact.

Đây là lựa chọn đáng cân nhắc khi:

• Không gian lắp đặt hạn chế.
• Cần thiết kế bàn máy nhỏ gọn.
• Khoảng cách giữa các cụm dẫn hướng không lớn.
• Muốn giảm kích thước cơ cấu.
• Cần thuận tiện khi tháo lắp và bảo trì.

3. Đế gá tích hợp

SBR20UU được thiết kế với đế gá tích hợp, giúp việc lắp đặt lên kết cấu máy thuận tiện hơn.

Có thể sử dụng trên:

• Bàn máy CNC.
• Khung nhôm định hình.
• Bàn trượt.
• Cụm gá cơ khí.
• Module tự động hóa.
• Thiết bị chế tạo máy.

Thiết kế dạng đế giúp đơn giản hóa kết cấu gá trong nhiều ứng dụng.

4. Dẫn hướng chuyển động tuyến tính

SBR20UU có nhiệm vụ chính là dẫn hướng cho chuyển động tịnh tiến.

Một hệ thống cơ bản có thể gồm:

Trục dẫn hướng Ø20mm + SBR20UU + bàn trượt + cơ cấu truyền động.

Trong đó, vít me, vít me bi, dây đai hoặc các cơ cấu truyền động khác có thể đảm nhiệm việc tạo chuyển động cho bàn máy.

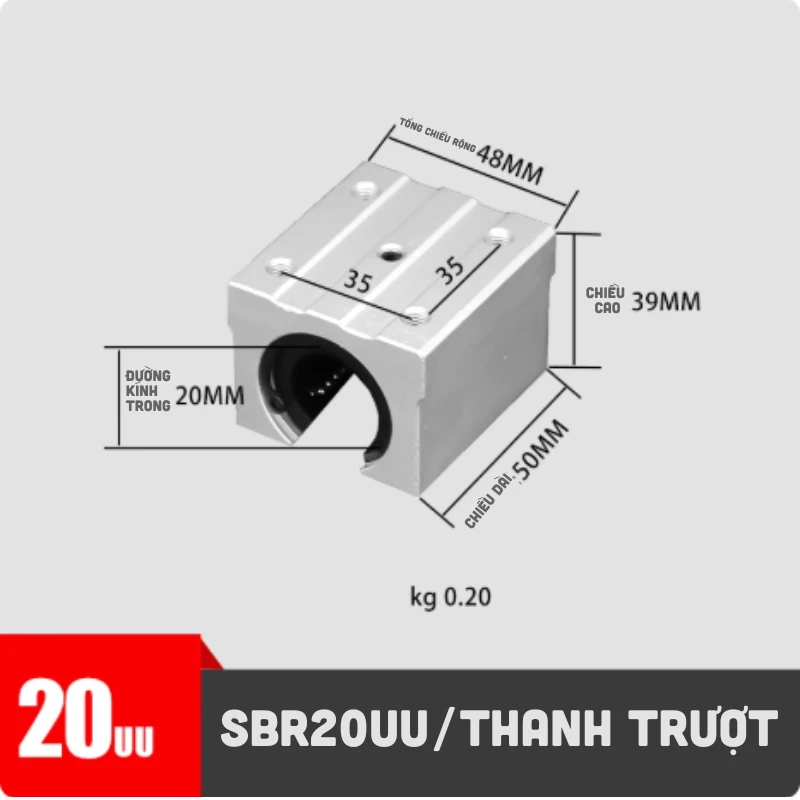

Thông số cơ bản SBR20UU

Lưu ý: Kích thước, vật liệu, tải trọng, dung sai và thông số chi tiết có thể thay đổi theo từng nhà sản xuất. Khi thiết kế hoặc thay thế, nên kiểm tra bản vẽ kỹ thuật thực tế.

SBR20UU được ứng dụng ở đâu?

Máy CNC

SBR20UU có thể được sử dụng trong các cơ cấu dẫn hướng của:

• Máy CNC mini.
• Máy khắc CNC.
• Máy cắt.
• Máy gia công cơ khí.
• Máy CNC tự chế.
• Thiết bị gia công nhỏ.

Khi sử dụng cho CNC, cần lựa chọn dựa trên tải trọng, tốc độ, hành trình và yêu cầu độ chính xác của máy.

Máy tự động hóa

Trong hệ thống tự động hóa, SBR20UU có thể được sử dụng cho:

• Cơ cấu cấp phôi.
• Cơ cấu đẩy sản phẩm.
• Bàn trượt.
• Cơ cấu định vị.
• Cơ cấu điều chỉnh vị trí.
• Thiết bị kiểm tra.
• Module chuyển động tuyến tính.

Máy chế tạo và thiết bị cơ khí

SBR20UU phù hợp với các thiết kế cần cơ cấu dẫn hướng dạng trục tròn Ø20mm, đặc biệt khi yêu cầu kích thước gọn và dễ lắp đặt.

Ưu điểm của SBR20UU

SBR20UU mang lại nhiều ưu điểm cho thiết kế máy:

✅ Sử dụng với trục dẫn hướng Ø20mm
✅ Thiết kế thân ngắn, tiết kiệm không gian
✅ Đế gá tích hợp
✅ Dễ lắp đặt lên bàn máy
✅ Phù hợp với máy CNC và máy tự động hóa
✅ Dễ tháo lắp khi bảo trì
✅ Có thể kết hợp với vít me hoặc dây đai
✅ Phù hợp nhiều thiết kế module tuyến tính
✅ Kết cấu đơn giản, thuận tiện khi chế tạo máy

So sánh SBR20UU và SBR20LUU

Nếu đang phân vân giữa hai model cùng sử dụng trục Ø20mm, có thể tham khảo:

Nên chọn SBR20UU khi

Bạn ưu tiên kích thước nhỏ gọn, tiết kiệm không gian và dễ lắp đặt.

Nên chọn SBR20LUU khi

Bạn cần con trượt thân dài để phù hợp với cơ cấu có yêu cầu vùng dẫn hướng lớn hơn.

Khi nào nên sử dụng SBR20UU?

SBR20UU phù hợp khi hệ thống đáp ứng các điều kiện sau:

Trục dẫn hướng Ø20mm

Đây là yếu tố quan trọng nhất khi lựa chọn model.

Cần thiết kế gọn

Thân ngắn giúp giảm chiều dài tổng thể của cụm dẫn hướng.

Cần đế gá

Đế tích hợp giúp dễ dàng cố định lên bàn máy hoặc khung.

Hệ thống tải vừa và nhỏ

SBR20UU có thể được cân nhắc cho những cơ cấu có tải phù hợp với khả năng của sản phẩm.

Cần giải pháp dẫn hướng đơn giản

Cấu tạo dạng trục tròn và con trượt giúp việc thiết kế, lắp đặt và thay thế thuận tiện.

Cách lựa chọn SBR20UU chính xác

1. Kiểm tra đường kính trục

SBR20UU → trục Ø20mm.

Không nên sử dụng trục sai đường kính vì có thể làm tăng độ rơ hoặc gây kẹt.

2. Tính toán tải trọng

Cần xem xét:

• Khối lượng bàn trượt.
• Khối lượng phôi.
• Khối lượng đầu công tác.
• Lực gia công.
• Tải lệch tâm.
• Gia tốc và giảm tốc.

3. Kiểm tra hành trình

Chiều dài trục phải đáp ứng đầy đủ hành trình cần thiết và khoảng chạy của con trượt.

4. Kiểm tra độ song song

Nếu dùng hai trục dẫn hướng, cần đảm bảo hai trục được căn chỉnh song song và đồng cao độ.

5. Kiểm tra môi trường

Nếu máy hoạt động trong môi trường có phoi kim loại, bụi, dầu hoặc nước, cần có phương án che chắn và vệ sinh phù hợp.

SBR20UU có thể kết hợp với vít me không?

Có.

Trong một hệ thống chuyển động tuyến tính, các bộ phận có thể được phân chia chức năng:

• Động cơ: tạo chuyển động quay.
• Vít me: chuyển chuyển động quay thành chuyển động tuyến tính.
• SBR20UU: dẫn hướng.
• Trục Ø20mm: tạo bề mặt dẫn hướng.
• Bàn trượt: mang tải hoặc đầu công tác.

Cấu hình này được sử dụng phổ biến trong nhiều thiết kế máy CNC và thiết bị tự động hóa.

Hướng dẫn lắp đặt SBR20UU

Bước 1: Kiểm tra trục Ø20mm

Đảm bảo trục đúng kích thước, thẳng và không bị xước nghiêm trọng.

Bước 2: Làm sạch

Vệ sinh trục và bề mặt lắp đặt trước khi đưa con trượt vào.

Bước 3: Lắp SBR20UU

Đưa con trượt vào trục nhẹ nhàng, tránh tác động lực mạnh.

Bước 4: Cố định đế

Bắt vít phần đế vào bàn máy hoặc kết cấu cần dẫn hướng.

Bước 5: Căn chỉnh

Kiểm tra độ song song giữa các trục nếu sử dụng nhiều trục.

Bước 6: Kiểm tra chuyển động

Di chuyển bàn trượt bằng tay để phát hiện hiện tượng kẹt hoặc ma sát bất thường.

Bước 7: Chạy thử

Cho máy hoạt động ở tốc độ thấp trước khi đưa vào vận hành chính thức.

Bảo dưỡng con trượt SBR20UU

Để duy trì khả năng chuyển động ổn định, nên kiểm tra định kỳ:

Vệ sinh trục dẫn hướng

Loại bỏ bụi và phoi bám trên bề mặt trục.

Kiểm tra độ rơ

Nếu con trượt xuất hiện độ rơ bất thường, cần kiểm tra cả SBR20UU và trục dẫn hướng.

Kiểm tra đế gá

Đảm bảo các vít cố định không bị lỏng.

Theo dõi tiếng ồn

Tiếng kêu bất thường hoặc chuyển động giật có thể là dấu hiệu cần kiểm tra.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với loại bạc và môi trường làm việc.

Câu hỏi thường gặp về SBR20UU

SBR20UU dùng trục bao nhiêu?

SBR20UU dùng trục dẫn hướng tròn Ø20mm.

SBR20UU là thân ngắn hay thân dài?

SBR20UU là phiên bản thân ngắn.

SBR20UU có đế không?

Có. Đây là dòng con trượt tròn có đế, thuận tiện bắt vít lên kết cấu máy.

SBR20UU có dùng cho máy CNC được không?

Có thể sử dụng nếu tải trọng, tốc độ, hành trình và yêu cầu độ chính xác phù hợp với thiết kế máy.

SBR20UU có dùng với vít me được không?

Có. Vít me đảm nhiệm truyền động, còn SBR20UU và trục Ø20mm đảm nhiệm dẫn hướng.

SBR20UU khác SBR20LUU như thế nào?

SBR20UU có thân ngắn, trong khi SBR20LUU có thân dài. Cả hai đều sử dụng trục Ø20mm.

Mua con trượt SBR20UU tại Raybi.vn

Nếu bạn đang tìm con trượt tròn có đế thân ngắn SBR20UU, Raybi.vn có thể hỗ trợ tư vấn theo kích thước và cấu hình thực tế của hệ thống.

Các nhóm linh kiện liên quan gồm:

• Con trượt tuyến tính.
• Trục dẫn hướng.
• Ray trượt tuyến tính.
• Vít me.
• Gối đỡ vít me.
• Linh kiện máy CNC.
• Phụ kiện cơ khí.
• Linh kiện tự động hóa.

Để lựa chọn chính xác, khách hàng có thể gửi model đang sử dụng, đường kính trục, hành trình, tải trọng hoặc hình ảnh cơ cấu để được tư vấn phù hợp.
