Gối đỡ trục vít me BK17 – Gối cố định đầu trục cho máy CNC và hệ thống tự động hóa

Trong hệ thống truyền động vít me, gối đỡ trục vít me BK17 là linh kiện đảm nhiệm vị trí đầu cố định (Fixed End) của trục vít, thường được bố trí ở phía động cơ. Gối giúp cố định, định vị đầu trục và tạo điểm liên kết ổn định cho cụm truyền động.

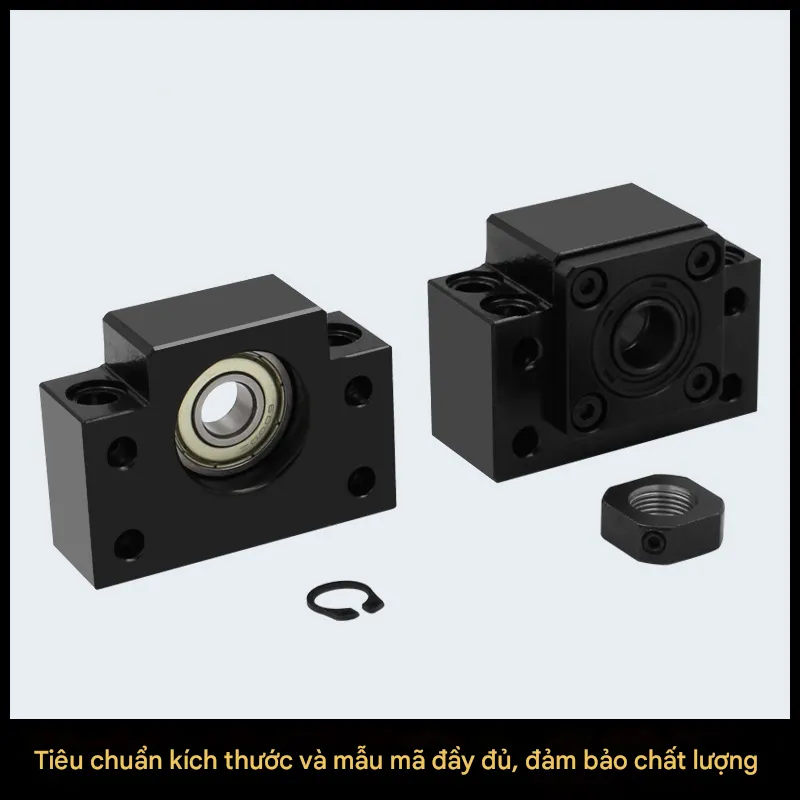

BK17 thường được sử dụng cùng gối đầu tự do BF tương thích ở phía đối diện, tạo thành một cụm đỡ hai đầu cho trục vít me. Đây là cấu hình phổ biến trong máy CNC, máy khắc, module tuyến tính, thiết bị tự động hóa và các cơ cấu chuyển động chính xác.

Lưu ý: Kích thước thực tế của BK17 có thể khác nhau tùy nhà sản xuất. Khi thay thế, nên đối chiếu kích thước gối, đường kính đầu trục, chiều cao tâm, khoảng cách lỗ và cấu hình vòng bi trước khi đặt hàng.

1. Gối đỡ trục vít me BK17 là gì?

BK17 là gối đỡ dùng cho đầu cố định của trục vít me. Trong một hệ thống truyền động tuyến tính, gối thường nằm giữa khung máy, khớp nối và trục vít.

Cấu hình cơ bản có thể hình dung:

Động cơ → Khớp nối → BK17 → Trục vít me → Đai ốc vít me → BF tương thích

Trong đó:

• BK17: cố định và định vị đầu trục vít.
• Khớp nối: liên kết trục động cơ với trục vít.
• Trục vít me: truyền chuyển động quay.
• Đai ốc vít me: chuyển chuyển động quay thành chuyển động tuyến tính.
• Gối BF: hỗ trợ đầu tự do còn lại của trục.

BK17 có phải gối đầu tự do không?

Không. BK17 thuộc nhóm Fixed End – đầu cố định. Gối đầu tự do thường thuộc nhóm BF – Free End.

Đây là điểm quan trọng cần phân biệt khi chọn phụ kiện vít me.

2. Thông số kỹ thuật tham khảo của BK17

Những kích thước cần kiểm tra

Trước khi mua BK17, nên kiểm tra thực tế:

• Đường kính đầu trục vít me.
• Chiều cao tâm.
• Chiều rộng gối.
• Chiều dài gối.
• Chiều cao tổng thể.
• Khoảng cách giữa các lỗ bắt vít.
• Đường kính vị trí lắp trục.
• Kích thước và cấu hình vòng bi.
• Kích thước đầu trục kết nối với khớp nối.

Mã BK17 chỉ là cơ sở nhận diện model, không nên dùng mã sản phẩm làm căn cứ duy nhất để xác định khả năng lắp vừa.

3. Vai trò của BK17 trong hệ thống vít me

Cố định đầu trục

BK17 tạo điểm cố định cho đầu trục vít me, thường nằm ở phía động cơ.

Định vị trục vít

Gối đầu cố định giúp duy trì vị trí của trục trong quá trình quay và truyền động.

Kết nối cụm động cơ

BK17 thường được bố trí cùng khớp nối và động cơ để hình thành đầu truyền động của hệ thống.

Kết hợp với gối BF

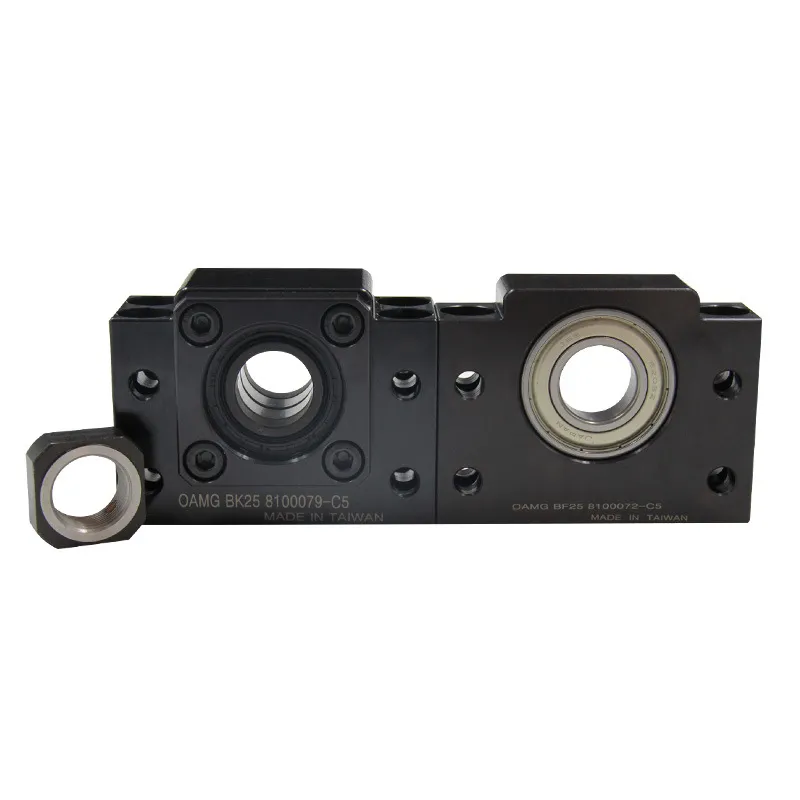

Đầu đối diện có thể được hỗ trợ bởi gối BF tương thích, tạo thành hệ thống đỡ hai đầu.

Cấu hình tổng quát:

BK17 → Trục vít me → BF

Việc căn chỉnh đúng đường tâm giữa hai đầu có ý nghĩa quan trọng đối với độ ổn định của hệ thống.

4. BK17 khác BF17 như thế nào?

BK17 và BF17 có tên khá giống nhau nhưng chức năng khác nhau.

Cách nhớ nhanh

BK = Fixed End → đầu cố định

BF = Free End → đầu tự do

Vì vậy, BK17 không phải sản phẩm thay thế trực tiếp cho BF17.

5. Ưu điểm của gối đỡ trục vít me BK17

Thiết kế cho đầu cố định

BK17 được sử dụng tại đầu truyền động của trục vít me, giúp tạo điểm cố định cho hệ thống.

Hỗ trợ định vị trục

Khi được lắp đúng và căn chỉnh phù hợp, gối góp phần duy trì vị trí của trục trong quá trình vận hành.

Dễ kết hợp với các linh kiện CNC

BK17 có thể được sử dụng cùng:

• Trục vít me.
• Đai ốc vít me.
• Khớp nối.
• Động cơ bước.
• Servo motor.
• Gối BF.
• Ray trượt.
• Bàn máy.

Phù hợp nhiều cơ cấu tự động hóa

Gối đầu cố định được sử dụng trong nhiều thiết kế truyền động tuyến tính sử dụng vít me.

6. Ứng dụng của BK17

Máy CNC

BK17 có thể được lắp tại đầu động cơ của cụm trục vít trên máy CNC khi thông số phù hợp.

Máy khắc CNC

Gối cố định hỗ trợ đầu truyền động của trục vít trên các cơ cấu X, Y hoặc Z.

Module tuyến tính

BK17 có thể được sử dụng ở đầu truyền động của module sử dụng vít me.

Máy tự động hóa

Một số ứng dụng phổ biến:

• Máy lắp ráp.
• Máy kiểm tra.
• Máy định vị.
• Máy đóng gói.
• Cơ cấu nâng hạ.
• Cơ cấu đẩy.
• Thiết bị điện tử.
• Cơ cấu chuyển động tuyến tính.

7. Vì sao phải chọn đúng BK17?

Một gối đỡ không phù hợp có thể ảnh hưởng đến toàn bộ cụm truyền động vít me.

Một số vấn đề có thể phát sinh:

• Trục vít bị lệch.
• Rung khi quay.
• Tiếng ồn tăng.
• Chuyển động không mượt.
• Độ rơ tăng.
• Tăng tải lên vòng bi.
• Sai số định vị.
• Giảm tuổi thọ linh kiện.

Đối với máy CNC, nên đặc biệt chú ý sự đồng tâm giữa:

Động cơ → Khớp nối → BK17 → Trục vít me → BF

8. Cách chọn gối đỡ trục vít me BK17

Bước 1: Kiểm tra đầu trục vít

Xác định đường kính và chiều dài phần đầu trục được lắp vào BK17.

Bước 2: Kiểm tra chiều cao tâm

Chiều cao tâm phải phù hợp với thiết kế máy và gối BF ở đầu đối diện.

Bước 3: Đo kích thước gối

Kiểm tra:

• Chiều dài.
• Chiều rộng.
• Chiều cao.
• Khoảng cách lỗ.
• Đường kính lỗ.
• Vị trí tâm trục.

Bước 4: Kiểm tra khớp nối

Đảm bảo khớp nối phù hợp với đầu trục vít và trục động cơ.

Bước 5: Kiểm tra gối BF

Gối đầu tự do cần có chiều cao tâm và kích thước phù hợp với BK17 và trục vít.

9. Hướng dẫn lắp BK17

Bước 1: Vệ sinh bề mặt lắp

Đảm bảo bề mặt khung máy sạch, phẳng và không có ba via.

Bước 2: Đặt BK17

Định vị gối tại đầu cố định theo thiết kế của máy.

Bước 3: Lắp trục vít

Đưa phần đầu trục vào đúng vị trí lắp của BK17.

Bước 4: Kết nối động cơ

Sử dụng khớp nối phù hợp để liên kết trục động cơ với trục vít.

Bước 5: Lắp gối BF

Đầu còn lại của trục vít được hỗ trợ bằng gối BF tương thích nếu hệ thống yêu cầu.

Bước 6: Căn chỉnh

Kiểm tra đường tâm:

Động cơ → Khớp nối → BK17 → Trục vít → BF

Bước 7: Chạy thử

Cho máy chạy ở tốc độ thấp và kiểm tra:

• Độ rung.
• Tiếng ồn.
• Độ mượt.
• Độ rơ.
• Sai số chuyển động.

10. Những lỗi thường gặp khi sử dụng BK17

❌ Nhầm BK17 với BF17

BK17 là đầu cố định, còn BF17 là đầu tự do.

❌ Chỉ dựa vào mã BK17

Cùng tên model nhưng sản phẩm từ các nguồn khác nhau có thể khác về kích thước.

❌ Không kiểm tra đường kính đầu trục

Đây là một trong những thông số quan trọng nhất để xác định khả năng lắp.

❌ Không kiểm tra chiều cao tâm

Sai chiều cao tâm giữa hai đầu có thể khiến trục vít bị lệch.

❌ Không căn chỉnh sau khi lắp

Chọn đúng gối nhưng lắp lệch vẫn có thể gây rung, ồn và tăng tải.

11. BK17 kết hợp với những linh kiện nào?

Một hệ thống hoạt động ổn định cần đảm bảo gối đỡ, trục vít, đai ốc, khớp nối và hệ thống dẫn hướng được lựa chọn đồng bộ.

12. Khi nào nên kiểm tra hoặc thay BK17?

Nên kiểm tra BK17 khi xuất hiện:

• Tiếng kêu bất thường.
• Rung tại đầu động cơ.
• Độ rơ tăng.
• Trục vít quay không đều.
• Bàn máy di chuyển giật.
• Sai số định vị tăng.
• Khu vực gối có dấu hiệu nóng bất thường.
• Tiếng ồn tăng theo tốc độ quay.

Tuy nhiên, không nên kết luận ngay nguyên nhân nằm ở BK17. Các dấu hiệu trên cũng có thể xuất phát từ trục vít me, đai ốc, khớp nối, gối BF hoặc ray trượt.

13. Câu hỏi thường gặp về gối BK17

BK17 dùng để làm gì?

BK17 được sử dụng làm gối đỡ đầu cố định của trục vít me, thường nằm ở phía động cơ.

BK17 có dùng cho máy CNC không?

Có thể sử dụng nếu kích thước và cấu hình của BK17 phù hợp với trục vít và thiết kế máy.

BK17 có dùng cùng BF17 không?

Có thể sử dụng trong cùng hệ thống nếu kích thước, chiều cao tâm và cấu hình của hai gối tương thích.

BK17 có phải gối đầu tự do không?

Không. BK17 là Fixed End, trong khi gối BF là Free End.

Làm sao chọn BK17 chính xác?

Cần kiểm tra đường kính đầu trục, chiều cao tâm, kích thước thân gối, khoảng cách lỗ và cấu hình vòng bi.

Có thể thay BK17 bằng model khác không?

Có thể nếu model thay thế có đầy đủ thông số lắp đặt tương thích. Không nên thay chỉ dựa vào tên model.

14. Mua gối đỡ trục vít me BK17 tại Raybi.vn

Nếu bạn đang tìm gối đỡ trục vít me BK17 cho máy CNC, máy khắc, module tuyến tính hoặc hệ thống tự động hóa, hãy liên hệ Raybi.vn để được tư vấn.

Để được kiểm tra nhanh, khách hàng có thể gửi:

• Ảnh gối đỡ đang sử dụng.
• Model trục vít me.
• Đường kính đầu trục.
• Chiều cao tâm.
• Kích thước gối.
• Khoảng cách lỗ bắt vít.
• Ảnh tổng thể cụm vít me.

Thông tin càng đầy đủ, việc đối chiếu BK17, BF17 và các model tương thích càng chính xác.
