Gối Đỡ Vòng Bi KP004 – Gối Đỡ Chân Đế Cho Trục Quay Máy Móc Công Nghiệp

Gối đỡ vòng bi KP004 là gì?

Gối đỡ vòng bi KP004 là loại gối đỡ chân đế được sử dụng để cố định, nâng đỡ và định vị trục quay trong các hệ thống cơ khí, máy tự động hóa, băng tải và thiết bị truyền động. Khi kết hợp với vòng bi phù hợp, KP004 tạo thành cụm đỡ trục chắc chắn, giúp trục quay ổn định và hỗ trợ giảm ma sát tại vị trí đỡ.

Với thiết kế dạng chân đế, gối đỡ KP004 có thể được cố định trực tiếp lên khung máy hoặc bệ đỡ bằng bu lông, thuận tiện cho việc lắp đặt, căn chỉnh và bảo trì.

KP004 phù hợp với nhiều cơ cấu sử dụng trục quay như puly, nhông xích, bánh răng, con lăn và trục truyền động.

Lưu ý: Tên mã KP004 cần được đối chiếu với đường kính trục, kích thước vòng bi và kích thước lắp đặt thực tế để đảm bảo lựa chọn đúng sản phẩm.

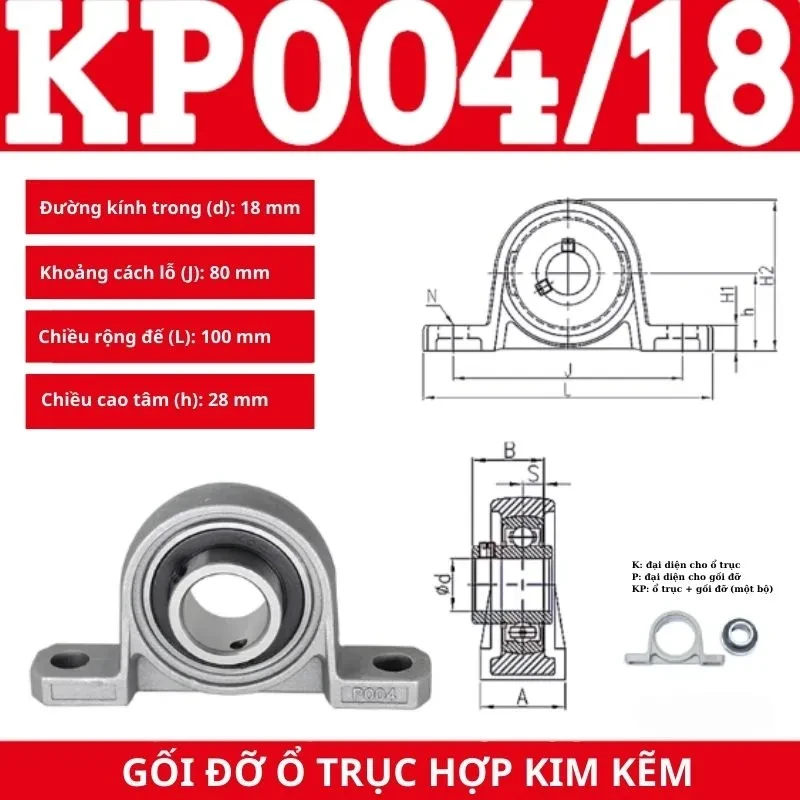

Cấu tạo của gối đỡ vòng bi KP004

Một cụm gối đỡ vòng bi KP004 thường bao gồm các bộ phận chính:

• Thân gối đỡ: Có nhiệm vụ giữ và định vị vòng bi.
• Vòng bi: Tạo điểm tựa cho trục và hỗ trợ chuyển động quay.
• Đế gối: Dùng để cố định gối đỡ lên khung máy.
• Lỗ bắt vít: Liên kết gối đỡ với bề mặt lắp đặt.
• Cơ cấu khóa trục: Tùy cấu hình vòng bi, có thể sử dụng vít khóa hoặc cơ cấu cố định phù hợp.

Khi được lắp đặt đúng kỹ thuật, cụm KP004 tạo ra một điểm đỡ ổn định cho trục và giúp việc bảo dưỡng, thay thế vòng bi thuận tiện hơn.

Ưu điểm của gối đỡ vòng bi KP004

1. Thiết kế chân đế chắc chắn

Kiểu dáng chân đế giúp KP004 dễ dàng cố định trên khung máy, phù hợp với các hệ thống cần đỡ trục theo phương ngang.

2. Lắp đặt đơn giản

Gối đỡ có thể được cố định thông qua các lỗ bắt vít trên đế. Điều này giúp quá trình lắp đặt, tháo gỡ và bảo trì thuận tiện.

3. Hỗ trợ trục quay ổn định

Khi kết hợp với vòng bi đúng kích thước và được căn chỉnh chính xác, KP004 giúp duy trì vị trí của trục trong quá trình hoạt động.

4. Ứng dụng rộng rãi

KP004 có thể được sử dụng trong băng tải, máy đóng gói, máy tự động hóa, thiết bị cơ khí và nhiều cơ cấu truyền động khác.

5. Dễ bảo trì

Cấu trúc gối đỡ giúp người dùng dễ tiếp cận vị trí vòng bi khi cần kiểm tra, vệ sinh hoặc thay thế.

Gối đỡ vòng bi KP004 có tác dụng gì?

Trong một cơ cấu truyền động, trục cần được đỡ tại các vị trí phù hợp để hạn chế võng, rung và sai lệch khi quay.

Gối đỡ vòng bi KP004 tạo điểm tựa cố định cho trục thông qua vòng bi. Trong khi gối đỡ được bắt cố định vào khung máy, trục có thể quay tương đối tự do bên trong vòng bi.

Nhờ đó, KP004 có thể được sử dụng để:

• Đỡ trục quay.
• Giữ trục đúng vị trí.
• Đỡ trục puly.
• Đỡ trục nhông xích.
• Đỡ trục con lăn.
• Hỗ trợ cơ cấu truyền động.
• Tạo điểm liên kết giữa trục và khung máy.

Ứng dụng của gối đỡ KP004

Băng tải công nghiệp

KP004 có thể được sử dụng tại các vị trí đỡ trục dẫn động, trục bị động hoặc trục con lăn tùy theo kết cấu của băng tải.

Máy tự động hóa

Trong máy tự động, gối đỡ vòng bi có thể được dùng tại các cơ cấu quay, cơ cấu truyền động hoặc hệ thống vận chuyển sản phẩm.

Máy đóng gói

KP004 phù hợp với các cơ cấu sử dụng trục cuốn, trục con lăn hoặc các bộ phận truyền động.

Truyền động dây đai

Gối đỡ có thể được sử dụng để cố định trục puly, góp phần duy trì vị trí tương đối giữa các bộ phận truyền động.

Truyền động xích

KP004 có thể tạo điểm đỡ cho các trục gắn nhông xích trong hệ thống truyền động.

Máy chế tạo và thiết bị cơ khí

Gối đỡ KP004 cũng có thể được ứng dụng trong máy bán tự động, thiết bị chế tạo riêng và các cơ cấu cơ khí có trục quay.

Cách lựa chọn gối đỡ vòng bi KP004 phù hợp

Để lựa chọn chính xác, không nên chỉ dựa vào mã KP004. Cần kiểm tra các thông số thực tế của hệ thống.

1. Đường kính trục

Đường kính lỗ vòng bi phải tương thích với đường kính trục. Đây là thông số quan trọng cần xác định trước khi mua.

2. Kích thước lắp đặt

Cần kiểm tra:

• Khoảng cách lỗ bắt vít.
• Kích thước chân đế.
• Chiều cao tâm trục.
• Kích thước tổng thể của gối.
• Không gian lắp đặt xung quanh.

3. Tải trọng

Xác định tải trọng tác động lên trục và vòng bi. Đối với băng tải hoặc máy hoạt động liên tục, khả năng chịu tải và tuổi thọ vòng bi cần được xem xét kỹ.

4. Tốc độ quay

Tốc độ quay của trục ảnh hưởng đến yêu cầu đối với vòng bi. Các hệ thống tốc độ cao cần lựa chọn vòng bi phù hợp và đảm bảo độ đồng tâm.

5. Môi trường làm việc

Nếu thiết bị hoạt động trong môi trường nhiều bụi, nước, dầu, nhiệt độ cao hoặc hóa chất, cần lựa chọn vòng bi và phương án bảo vệ phù hợp.

Hướng dẫn lắp đặt gối đỡ vòng bi KP004

Để cụm gối đỡ hoạt động ổn định, có thể thực hiện theo các bước:

Bước 1: Kiểm tra sản phẩm

Xác nhận mã KP004, kích thước vòng bi, đường kính trục và kích thước lắp đặt.

Bước 2: Chuẩn bị bề mặt

Bề mặt lắp đặt cần chắc chắn, sạch và đủ phẳng.

Bước 3: Định vị gối đỡ

Đặt KP004 vào vị trí thiết kế và căn chỉnh tâm trục.

Bước 4: Lắp trục

Đưa trục qua vòng bi và kiểm tra khả năng quay.

Bước 5: Cố định gối

Siết vít hoặc bu lông để cố định chân đế vào khung máy.

Bước 6: Khóa vòng bi

Nếu vòng bi sử dụng vít khóa, tiến hành cố định vòng bi với trục theo đúng yêu cầu kỹ thuật.

Bước 7: Chạy thử

Quay thử trục bằng tay, sau đó chạy thử ở tốc độ thấp để kiểm tra độ rung, tiếng ồn và nhiệt độ.

Những lỗi thường gặp khi lắp gối đỡ KP004

Một số lỗi có thể ảnh hưởng đến tuổi thọ của vòng bi và độ ổn định của máy:

• Chọn sai đường kính vòng bi.
• Trục và vòng bi không đồng tâm.
• Bề mặt lắp đặt không phẳng.
• Các gối đỡ trên cùng một trục bị lệch.
• Siết bu lông không đúng cách.
• Trục bị cong hoặc sai kích thước.
• Không kiểm tra độ rơ của vòng bi.
• Để bụi bẩn hoặc nước xâm nhập.
• Vận hành vượt quá tải trọng hoặc tốc độ phù hợp.

Đặc biệt, với hệ thống có nhiều gối đỡ trên cùng một trục, cần kiểm tra độ đồng tâm để hạn chế tải phụ lên vòng bi.

Bảo dưỡng gối đỡ vòng bi KP004

Bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề và giảm nguy cơ dừng máy đột xuất.

Nên kiểm tra:

• Tình trạng thân gối.
• Độ chắc chắn của bu lông.
• Vít khóa vòng bi.
• Độ rơ của vòng bi.
• Tiếng ồn khi trục quay.
• Nhiệt độ tại vị trí vòng bi.
• Độ rung của trục.
• Tình trạng bôi trơn nếu vòng bi yêu cầu.
• Dấu hiệu nứt, biến dạng hoặc ăn mòn.

Nếu vòng bi phát ra tiếng kêu bất thường, quay nặng hoặc xuất hiện độ rơ lớn, nên kiểm tra và thay thế kịp thời.

Dấu hiệu cần thay vòng bi trong gối KP004

Một số dấu hiệu cho thấy vòng bi có thể cần được kiểm tra hoặc thay mới:

Tiếng kêu bất thường: Âm thanh lớn, tiếng rít hoặc tiếng lạo xạo khi trục quay.

Độ rơ tăng: Trục có chuyển động ngang hoặc rung bất thường.

Nhiệt độ tăng: Vị trí vòng bi nóng bất thường trong quá trình vận hành.

Trục quay không đều: Xuất hiện hiện tượng giật, kẹt hoặc quay nặng.

Rung động tăng: Máy rung nhiều hơn so với trạng thái vận hành bình thường.

Khi phát hiện những dấu hiệu này, nên dừng máy để kiểm tra nhằm tránh làm ảnh hưởng đến các bộ phận truyền động khác.

So sánh gối đỡ KP004 với các dạng gối đỡ khác

Việc lựa chọn nên dựa trên đường kính trục, tải trọng, kích thước lắp đặt, tốc độ quay và môi trường làm việc thay vì chỉ dựa vào hình dáng.

Vì sao nên sử dụng gối đỡ vòng bi KP004?

Gối đỡ vòng bi KP004 cung cấp một giải pháp đơn giản để tạo điểm tựa cho trục quay trong các hệ thống cơ khí và tự động hóa. Thiết kế dạng chân đế giúp việc lắp đặt thuận tiện, đồng thời hỗ trợ quá trình bảo trì và thay thế vòng bi.

Khi sử dụng đúng kích thước và lắp đặt chính xác, cụm KP004 có thể hỗ trợ:

• Ổn định vị trí trục.
• Hạn chế rung động.
• Hỗ trợ trục quay ổn định.
• Giảm ma sát tại vị trí đỡ.
• Thuận tiện cho bảo dưỡng.
• Dễ thay thế vòng bi khi cần.

Tư vấn lựa chọn gối đỡ vòng bi KP004

Nếu bạn chưa chắc gối đỡ KP004 có phù hợp với thiết bị của mình, hãy cung cấp cho RayBi.vn:

• Đường kính trục.
• Kích thước vòng bi đang sử dụng.
• Khoảng cách lỗ bắt vít.
• Chiều cao tâm trục.
• Hình ảnh gối đỡ hiện tại.
• Hình ảnh vị trí lắp.
• Loại máy hoặc cơ cấu sử dụng.

Thông tin càng đầy đủ thì việc xác định đúng kích thước và lựa chọn sản phẩm thay thế càng nhanh chóng.
