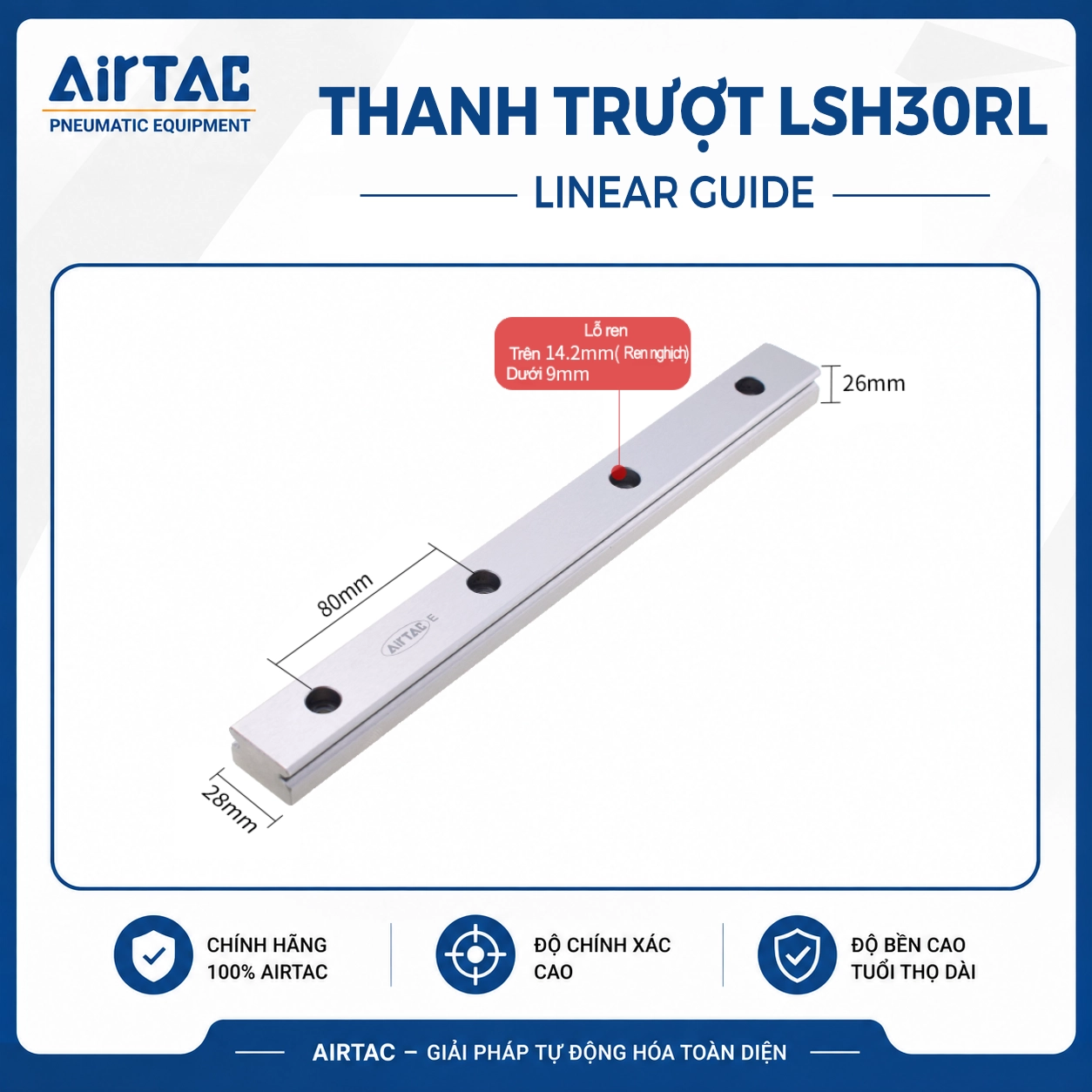

Ray trượt vuông tiêu chuẩn LSH30RL – Giải pháp dẫn hướng tuyến tính size 30 cho máy CNC và tự động hóa

Ray trượt vuông tiêu chuẩn LSH30RL là gì?

LSH30RL là dòng ray trượt vuông tiêu chuẩn size 30, được sử dụng trong các hệ thống dẫn hướng chuyển động tuyến tính của máy CNC, máy tự động hóa, Robot, thiết bị cơ khí và dây chuyền sản xuất công nghiệp.

Ray trượt đóng vai trò tạo đường dẫn hướng cho con trượt di chuyển theo phương thẳng. Khi kết hợp với con trượt tương thích, cụm ray – con trượt giúp hệ thống chuyển động ổn định, giảm ma sát và đáp ứng yêu cầu định vị của nhiều ứng dụng cơ khí.

Với kích thước danh nghĩa size 30, LSH30RL phù hợp để xem xét cho các cơ cấu có yêu cầu về độ ổn định và khả năng chịu tải trong phạm vi thiết kế của hệ thống dẫn hướng.

Tên sản phẩm: Ray trượt vuông tiêu chuẩn LSH30RL
Loại sản phẩm: Ray dẫn hướng tuyến tính
Kích thước danh nghĩa: Size 30
Kiểu ray: Ray vuông tiêu chuẩn
Ứng dụng: Máy CNC, máy tự động hóa, Robot, bàn trượt và thiết bị cơ khí

Ưu điểm nổi bật của ray trượt LSH30RL

1. Kết cấu ray vuông chắc chắn

LSH30RL được thiết kế dạng ray vuông, phù hợp với các cơ cấu cần dẫn hướng chuyển động tuyến tính ổn định.

Ray có thể được ứng dụng trong:

• Bàn trượt máy.
• Module chuyển động tuyến tính.
• Cơ cấu dịch chuyển.
• Hệ thống định vị.
• Máy gia công.
• Thiết bị tự động hóa.

Thiết kế ray vuông giúp dễ dàng tích hợp vào nhiều loại kết cấu máy khi lựa chọn đúng kích thước và phương án lắp đặt.

2. Size 30 phù hợp cho ứng dụng công nghiệp

Ray trượt size 30 thường được sử dụng trong các hệ thống có yêu cầu cao hơn về kích thước và độ ổn định so với các dòng size nhỏ.

LSH30RL có thể được cân nhắc cho:

• Máy CNC.
• Máy phay.
• Máy cắt.
• Máy khắc công nghiệp.
• Máy đóng gói.
• Máy cấp phôi.
• Máy lắp ráp.
• Bàn trượt tuyến tính.
• Cơ cấu Pick & Place.
• Module Robot.
• Dây chuyền tự động hóa.

3. Hỗ trợ chuyển động tuyến tính ổn định

Khi kết hợp đúng với con trượt tương thích, LSH30RL tạo thành hệ thống dẫn hướng cho chuyển động theo phương thẳng.

Khả năng vận hành của hệ thống phụ thuộc vào:

• Độ phẳng bề mặt lắp đặt.
• Độ song song giữa các ray.
• Độ chính xác khi gia công.
• Tải trọng thực tế.
• Mô men tác động.
• Tốc độ vận hành.
• Chế độ bôi trơn.
• Điều kiện bảo dưỡng.

Việc lắp đặt đúng kỹ thuật giúp hệ thống khai thác hiệu quả khả năng vận hành của cụm ray – con trượt.

4. Dễ kết hợp với các hệ thống truyền động

Ray LSH30RL có thể được sử dụng cùng nhiều linh kiện như:

• Con trượt tuyến tính.
• Vít me bi.
• Servo motor.
• Stepper motor.
• Bộ truyền đai.
• Thanh răng.
• Cảm biến.
• PLC.
• Bộ điều khiển chuyển động.

Từ đó tạo thành các cụm chuyển động tuyến tính cho máy CNC và hệ thống tự động hóa.

Thông số cần kiểm tra khi chọn ray LSH30RL

Khi lựa chọn ray trượt hoặc tìm mã thay thế, không nên chỉ dựa vào tên mã sản phẩm.

Để đánh giá chính xác khả năng sử dụng hoặc thay thế, cần kiểm tra thêm:

• Chiều rộng ray.
• Chiều cao ray.
• Biên dạng ray.
• Bước lỗ bắt vít.
• Vị trí lỗ.
• Chiều dài ray.
• Loại con trượt đang sử dụng.
• Yêu cầu tải và độ chính xác.

Hướng dẫn đổi mã ray trượt tương tự sang LSH30RL

Nếu bạn đang sử dụng một mã ray khác và muốn đổi sang LSH30RL, hãy thực hiện theo quy trình dưới đây.

Bước 1: Xác định size của ray cũ

Trước tiên, cần xác định kích thước danh nghĩa của ray hiện tại.

Nếu ray cũ thuộc:

Size 30 → ưu tiên đối chiếu với nhóm ray size 30.

Tuy nhiên:

Cùng size 30 không đồng nghĩa với khả năng thay thế trực tiếp 1-1.

Mỗi hãng hoặc series có thể sử dụng tiêu chuẩn kích thước khác nhau.

Bước 2: Kiểm tra chiều rộng ray

Đo chiều rộng của ray đang sử dụng và đối chiếu với kích thước của LSH30RL.

Chiều rộng ảnh hưởng đến:

• Vị trí lắp đặt.
• Bề mặt gá.
• Khả năng sử dụng con trượt.
• Khoảng cách giữa các cụm cơ khí.

Nếu sai khác lớn, có thể cần thay đổi kết cấu lắp đặt.

Bước 3: Kiểm tra chiều cao và biên dạng

Cần xác định:

• Chiều cao tổng thể của ray.
• Biên dạng hai bên ray.
• Hình dạng phần dẫn hướng.
• Kích thước mặt tiếp xúc.

Đây là yếu tố quan trọng khi muốn giữ nguyên con trượt hoặc kết cấu máy cũ.

Bước 4: Kiểm tra bước lỗ bắt vít

Nếu yêu cầu thay thế 1-1, hãy đặc biệt chú ý đến:

• Khoảng cách giữa các lỗ.
• Bước lỗ.
• Đường kính lỗ.
• Kiểu lỗ.
• Vị trí lỗ đầu ray.
• Vị trí lỗ cuối ray.

Nếu bước lỗ không phù hợp, ray mới có thể không bắt trực tiếp vào bệ máy.

Bước 5: Kiểm tra chiều dài ray

Khi đổi sang LSH30RL, cần xác định chiều dài ray phù hợp với:

• Hành trình làm việc.
• Không gian lắp đặt.
• Vị trí đầu và cuối hành trình.
• Kết cấu bàn máy.

Không nên chỉ xác định mã series mà bỏ qua chiều dài thực tế.

Bước 6: Kiểm tra con trượt đang sử dụng

Nếu bạn muốn thay riêng ray nhưng giữ lại con trượt cũ, đây là bước bắt buộc.

Cần kiểm tra:

• Mã con trượt.
• Size danh nghĩa.
• Kiểu thân.
• Biên dạng tiếp xúc.
• Cấu tạo tuần hoàn bi.
• Series sản phẩm.

Không nên mặc định mọi con trượt size 30 đều có thể sử dụng với ray LSH30RL.

Ray và con trượt cần được xác nhận thuộc hệ tương thích trước khi lắp đặt.

Công thức đổi mã nhanh sang LSH30RL

Bạn có thể áp dụng quy trình:

Mã ray cũ → Xác định size → Kiểm tra chiều rộng → Kiểm tra chiều cao → Kiểm tra biên dạng → Kiểm tra bước lỗ → Kiểm tra chiều dài → Kiểm tra con trượt → Đối chiếu bản vẽ → Chọn LSH30RL.

Ví dụ

Ray cũ size 30
↓
Ray vuông tiêu chuẩn
↓
Chiều rộng và chiều cao phù hợp
↓
Biên dạng tương thích
↓
Bước lỗ phù hợp
↓
Chiều dài đáp ứng yêu cầu
↓
Con trượt tương thích
↓
Xác nhận LSH30RL

Quy trình này giúp hạn chế rủi ro lựa chọn ray chỉ dựa trên hình dáng bên ngoài.

Cách xác định LSH30RL có thể thay thế 1-1 hay không

Để xác định khả năng thay thế trực tiếp, cần kiểm tra các yếu tố sau:

1. Size ray

Ray cũ và ray mới cần có kích thước danh nghĩa phù hợp.

2. Chiều rộng

Sai chiều rộng có thể ảnh hưởng đến bề mặt gá và khoảng cách lắp đặt.

3. Chiều cao

Chiều cao ray ảnh hưởng đến cao độ của bàn máy và các cơ cấu liên quan.

4. Biên dạng dẫn hướng

Đây là yếu tố quan trọng quyết định khả năng tương thích với con trượt.

5. Bước lỗ bắt vít

Bước lỗ cần phù hợp nếu muốn lắp trực tiếp vào vị trí cũ.

6. Chiều dài ray

Ray thay thế phải đáp ứng yêu cầu về hành trình và không gian lắp đặt.

7. Con trượt tương thích

Không nên thay ray mới nếu chưa xác nhận con trượt có thể làm việc cùng ray.

8. Tải trọng và điều kiện vận hành

Cần xem xét tải trọng, mô men, tốc độ và tần suất làm việc thực tế.

LSH30RL được ứng dụng ở đâu?

Máy CNC

LSH30RL có thể được cân nhắc sử dụng trong các hệ thống dẫn hướng của máy CNC khi đáp ứng yêu cầu về kích thước, tải trọng và độ chính xác.

Ứng dụng có thể bao gồm:

• Dẫn hướng trục chuyển động.
• Bàn máy.
• Cơ cấu dịch chuyển.
• Module tuyến tính.

Máy tự động hóa

Ray trượt size 30 có thể được ứng dụng trong:

• Cơ cấu cấp phôi.
• Bàn trượt tự động.
• Cơ cấu dịch chuyển sản phẩm.
• Hệ thống định vị.
• Máy lắp ráp.
• Máy kiểm tra.
• Thiết bị phân loại.

Robot công nghiệp

Ray dẫn hướng tuyến tính có thể hỗ trợ các cơ cấu chuyển động theo:

• Trục X.
• Trục Y.
• Trục Z.

Tùy thuộc vào thiết kế tổng thể và giải pháp truyền động.

Máy đóng gói

LSH30RL có thể được sử dụng trong các cơ cấu:

• Dịch chuyển sản phẩm.
• Căn chỉnh.
• Định vị.
• Chuyển hướng.
• Cấp liệu.

Hệ thống Smart Factory

Ray trượt có thể kết hợp cùng Servo, Stepper, vít me, cảm biến và PLC để tạo thành các module chuyển động tự động trong dây chuyền sản xuất hiện đại.

So sánh LSH30RL với ray trượt tương tự

Điểm quan trọng: Hai ray cùng size 30 vẫn có thể không thay thế trực tiếp cho nhau.

Những lỗi thường gặp khi đổi ray trượt

1. Chỉ dựa vào size 30

Cùng size không đảm bảo cùng kích thước và tiêu chuẩn lắp đặt.

2. Không kiểm tra biên dạng ray

Biên dạng khác nhau có thể khiến con trượt cũ không thể sử dụng.

3. Không kiểm tra bước lỗ

Sai bước lỗ khiến ray không thể bắt trực tiếp vào bệ máy.

4. Không kiểm tra chiều cao

Sai chiều cao có thể ảnh hưởng đến toàn bộ kết cấu chuyển động.

5. Giữ con trượt cũ mà không đối chiếu

Đây là nguyên nhân phổ biến khiến ray và con trượt không tương thích.

6. Bỏ qua bản vẽ kỹ thuật

Bản vẽ và kích thước thực tế là cơ sở quan trọng nhất khi cần thay thế chính xác.

Khi nào nên chọn ray trượt LSH30RL?

Bạn có thể cân nhắc LSH30RL khi:

• Cần ray trượt vuông size 30.
• Đang thiết kế hệ thống dẫn hướng tuyến tính.
• Cần ray cho máy CNC.
• Cần ray cho máy tự động hóa.
• Muốn thay thế mã ray đang sử dụng.
• Thiết kế bàn trượt tuyến tính.
• Thiết kế module Robot.
• Xây dựng dây chuyền sản xuất tự động.

Nếu mục tiêu là thay thế 1-1 mà không gia công lại máy, cần đối chiếu kỹ toàn bộ kích thước lắp đặt trước khi lựa chọn.

FAQ – Câu hỏi thường gặp về LSH30RL

LSH30RL là ray trượt size bao nhiêu?

LSH30RL là ray trượt vuông size 30, dùng cho các hệ thống dẫn hướng tuyến tính phù hợp.

LSH30RL có thể thay thế ray trượt khác không?

Có thể trong một số trường hợp, nhưng cần kiểm tra kích thước, biên dạng, bước lỗ, chiều dài và con trượt tương thích.

Hai ray cùng size 30 có thay thế trực tiếp được không?

Không phải lúc nào cũng được. Cùng size chỉ là điều kiện ban đầu, các thông số khác vẫn cần được đối chiếu.

Có thể thay riêng ray và giữ con trượt cũ không?

Chỉ nên thực hiện khi đã xác nhận con trượt cũ tương thích chính xác với LSH30RL.

Muốn tìm mã tương đương LSH30RL cần cung cấp gì?

Bạn nên cung cấp:

1. Mã ray đang sử dụng.
2. Mã con trượt nếu có.
3. Hình ảnh thực tế.
4. Chiều rộng ray.
5. Chiều cao ray.
6. Bước lỗ.
7. Chiều dài ray.
8. Bản vẽ kỹ thuật nếu có.

LSH30RL dùng cho máy CNC được không?

Có thể được cân nhắc cho máy CNC và thiết bị tự động hóa nếu tải trọng, độ chính xác và điều kiện vận hành đáp ứng yêu cầu thiết kế.

Kết luận

Ray trượt vuông tiêu chuẩn LSH30RL là dòng ray dẫn hướng tuyến tính size 30, phù hợp để sử dụng trong các hệ thống máy CNC, máy tự động hóa, Robot và thiết bị cơ khí.

Khi đổi từ một mã ray tương tự sang LSH30RL, hãy kiểm tra theo trình tự:

Size → chiều rộng → chiều cao → biên dạng → bước lỗ → chiều dài → con trượt tương thích → tải trọng → bản vẽ kỹ thuật.

Đặc biệt, nếu cần thay thế 1-1, không nên chỉ dựa vào tên mã hoặc hình dáng bên ngoài. Việc đối chiếu chính xác kích thước sẽ giúp hạn chế chọn sai sản phẩm và giảm chi phí sửa chữa, gia công lại máy.
