Thông tin sản phẩm

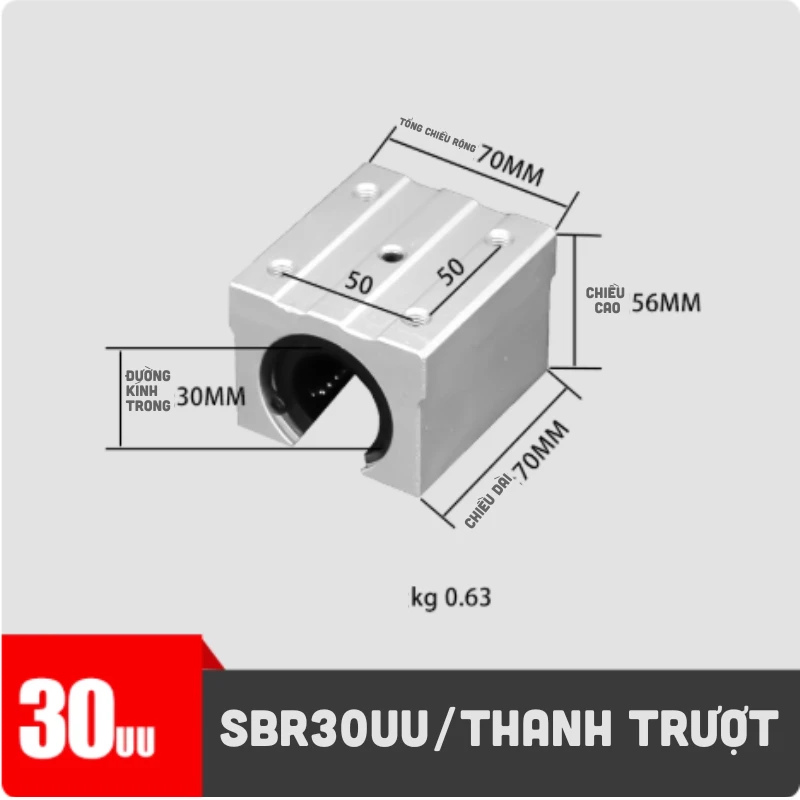

Con Trượt Tròn Có Đế Thân Ngắn SBR30UU – Giải Pháp Dẫn Hướng Tuyến Tính Cho Máy CNC Và Tự Động Hóa

Con trượt tròn có đế thân ngắn SBR30UU là linh kiện dẫn hướng tuyến tính sử dụng cho trục dẫn hướng tròn Ø30mm. Với thiết kế thân ngắn, đế gá tích hợp và kết cấu chắc chắn, SBR30UU phù hợp với nhiều cơ cấu chuyển động tuyến tính trong máy CNC, máy khắc, máy tự động hóa và thiết bị chế tạo cơ khí.

Nếu bạn đang tìm một giải pháp dẫn hướng trục tròn Ø30mm có đế, dễ lắp đặt và tối ưu không gian, SBR30UU là một model đáng cân nhắc.

SBR30UU là gì?

SBR30UU là con trượt tròn có đế thân ngắn, được thiết kế để kết hợp với trục dẫn hướng Ø30mm, tạo thành cơ cấu dẫn hướng cho chuyển động tịnh tiến.

Ý nghĩa cơ bản của mã:

• SBR: Con trượt tròn có đế.
• 30: Dùng cho trục dẫn hướng Ø30mm.
• UU: Phiên bản thân ngắn.

Phần đế tích hợp cho phép cố định con trượt trực tiếp vào bàn máy, khung nhôm định hình hoặc kết cấu cơ khí.

Đặc điểm nổi bật của SBR30UU

1. Sử dụng cho trục dẫn hướng Ø30mm

SBR30UU được thiết kế cho trục dẫn hướng tròn đường kính 30mm.

Đường kính Ø30mm phù hợp với các cơ cấu cần kích thước trục lớn hơn những dòng SBR12, SBR16, SBR20 hoặc SBR25, đồng thời cần xem xét đến tải trọng và độ cứng của hệ thống.

Khi lựa chọn, cần đảm bảo trục có đúng đường kính, độ thẳng và bề mặt phù hợp với con trượt.

2. Thiết kế thân ngắn, tối ưu không gian

SBR30UU thuộc nhóm con trượt tròn thân ngắn.

Thiết kế này phù hợp với các hệ thống:

• Có không gian lắp đặt hạn chế.
• Cần giảm chiều dài cụm dẫn hướng.
• Có bàn trượt kích thước vừa phải.
• Cần thuận tiện tháo lắp.
• Muốn tối ưu kết cấu máy.

Nếu cần phiên bản thân dài cho trục Ø30mm, có thể cân nhắc SBR30LUU.

3. Đế gá tích hợp

SBR30UU có đế gá tích hợp, giúp thuận tiện khi cố định vào kết cấu máy.

Sản phẩm có thể được sử dụng trên:

• Bàn máy CNC.
• Khung nhôm định hình.
• Bàn trượt.
• Cụm gá cơ khí.
• Module tự động hóa.
• Thiết bị chế tạo máy.

Đế tích hợp giúp đơn giản hóa việc thiết kế vị trí lắp đặt con trượt.

4. Hỗ trợ chuyển động tuyến tính

Chức năng chính của SBR30UU là dẫn hướng bàn trượt theo phương tuyến tính trên trục Ø30mm.

Một hệ thống cơ bản có thể gồm:

Trục dẫn hướng Ø30mm → SBR30UU → bàn trượt → cơ cấu truyền động.

Cơ cấu truyền động có thể là vít me, vít me bi, dây đai hoặc các giải pháp khác tùy thiết kế máy.

Thông số cơ bản SBR30UU

Lưu ý: Kích thước tổng thể, vật liệu, tải trọng, dung sai và các thông số kỹ thuật khác có thể thay đổi theo nhà sản xuất. Nên đối chiếu bản vẽ kỹ thuật thực tế trước khi đặt hàng.

SBR30UU được ứng dụng ở đâu?

Máy CNC

SBR30UU có thể được sử dụng trong các cơ cấu dẫn hướng của:

• Máy CNC.
• Máy phay.
• Máy khắc CNC.
• Máy cắt.
• Máy gia công cơ khí.
• Máy CNC tự chế.

Đối với máy CNC, việc lựa chọn cần dựa trên tải trọng, hành trình, tốc độ và độ chính xác yêu cầu.

Máy tự động hóa

SBR30UU có thể được ứng dụng trong:

• Cơ cấu cấp phôi.
• Cơ cấu đẩy sản phẩm.
• Bàn trượt.
• Cơ cấu định vị.
• Cơ cấu điều chỉnh vị trí.
• Thiết bị kiểm tra.
• Module chuyển động tuyến tính.

Thiết bị chế tạo máy

Với trục Ø30mm, SBR30UU có thể được cân nhắc cho những cơ cấu cần dẫn hướng dạng trục tròn và đế gá tích hợp, đặc biệt trong các thiết kế máy cần tối ưu không gian.

Ưu điểm của con trượt SBR30UU

SBR30UU có những ưu điểm đáng chú ý:

✅ Sử dụng với trục dẫn hướng Ø30mm
✅ Thiết kế thân ngắn
✅ Đế gá tích hợp
✅ Tiết kiệm không gian lắp đặt
✅ Dễ cố định lên bàn máy
✅ Phù hợp nhiều cơ cấu CNC
✅ Có thể sử dụng trong tự động hóa
✅ Thuận tiện tháo lắp và bảo trì
✅ Có thể kết hợp với vít me và các cơ cấu truyền động khác

So sánh SBR30UU và SBR30LUU

Hai model đều được thiết kế cho trục Ø30mm nhưng khác nhau về chiều dài thân.

Chọn SBR30UU khi

Bạn ưu tiên thiết kế gọn, thân ngắn và tiết kiệm không gian.

Chọn SBR30LUU khi

Bạn cần con trượt thân dài và muốn có vùng dẫn hướng dài hơn.

Khi nào nên chọn SBR30UU?

Khi sử dụng trục Ø30mm

Đường kính trục là yếu tố đầu tiên cần xác định khi lựa chọn SBR30UU.

Khi cần thiết kế nhỏ gọn

Thân ngắn giúp giảm chiều dài cụm dẫn hướng.

Khi cần đế gá tích hợp

Đế giúp đơn giản hóa việc cố định con trượt lên bàn máy.

Khi cần cơ cấu dẫn hướng trục tròn

SBR30UU là lựa chọn phù hợp để xây dựng module dẫn hướng tuyến tính sử dụng trục Ø30mm.

Khi thiết kế máy CNC hoặc tự động hóa

Sản phẩm có thể được sử dụng nếu tải trọng và các thông số làm việc đáp ứng yêu cầu của hệ thống.

Cách lựa chọn SBR30UU phù hợp

1. Kiểm tra đường kính trục

SBR30UU → trục Ø30mm.

Không nên sử dụng trục không đúng đường kính vì có thể gây độ rơ hoặc làm tăng ma sát.

2. Xác định tải trọng

Cần tính đến:

• Khối lượng bàn trượt.
• Khối lượng phôi.
• Khối lượng đầu công tác.
• Lực gia công.
• Tải lệch tâm.
• Gia tốc và giảm tốc.

3. Kiểm tra hành trình

Chiều dài trục phải đáp ứng toàn bộ hành trình của bàn trượt và khoảng chạy cần thiết.

4. Kiểm tra độ song song

Khi sử dụng hai trục dẫn hướng, cần đảm bảo chúng song song và đồng cao độ.

5. Xem xét môi trường làm việc

Trong môi trường có phoi, bụi, dầu hoặc nước, cần có giải pháp che chắn và vệ sinh phù hợp.

SBR30UU có thể kết hợp với vít me không?

Có.

SBR30UU có thể đóng vai trò dẫn hướng trong hệ thống chuyển động tuyến tính sử dụng vít me.

Ví dụ:

Động cơ → Khớp nối → Vít me → Bàn trượt

và:

SBR30UU → Trục Ø30mm → Dẫn hướng bàn trượt.

Trong cấu hình này:

• Động cơ tạo chuyển động quay.
• Vít me đảm nhiệm truyền động.
• SBR30UU đảm nhiệm dẫn hướng.
• Trục Ø30mm tạo đường dẫn hướng.
• Bàn trượt mang tải hoặc đầu công tác.

Việc căn chỉnh giữa vít me và hệ thống dẫn hướng cần được thực hiện chính xác để hạn chế tải lệch và hiện tượng kẹt.

Hướng dẫn lắp đặt SBR30UU

Bước 1: Kiểm tra trục Ø30mm

Kiểm tra đường kính, độ thẳng và tình trạng bề mặt trục.

Bước 2: Vệ sinh

Làm sạch trục và bề mặt lắp đặt.

Bước 3: Lắp SBR30UU

Đưa con trượt vào trục một cách nhẹ nhàng.

Bước 4: Cố định đế

Bắt vít phần đế vào bàn máy hoặc kết cấu cơ khí.

Bước 5: Căn chỉnh

Nếu hệ thống sử dụng hai trục, cần kiểm tra độ song song và cao độ.

Bước 6: Kiểm tra chuyển động

Di chuyển bàn trượt bằng tay để kiểm tra độ trơn và phát hiện điểm kẹt.

Bước 7: Chạy thử

Bắt đầu với tốc độ thấp trước khi vận hành ở tốc độ thiết kế.

Bảo dưỡng con trượt SBR30UU

Để duy trì hoạt động ổn định, nên kiểm tra định kỳ:

Vệ sinh trục dẫn hướng

Loại bỏ bụi, phoi và các chất bẩn trên bề mặt trục.

Kiểm tra độ rơ

Nếu xuất hiện độ rơ bất thường, nên kiểm tra cả con trượt và trục.

Kiểm tra đế gá

Đảm bảo vít cố định không bị lỏng.

Theo dõi chuyển động

Các dấu hiệu cần chú ý:

• Chuyển động giật.
• Tiếng ồn bất thường.
• Ma sát tăng.
• Kẹt.
• Độ rơ lớn.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với loại bạc và điều kiện vận hành.

Câu hỏi thường gặp về SBR30UU

SBR30UU dùng trục bao nhiêu?

SBR30UU sử dụng trục dẫn hướng tròn Ø30mm.

SBR30UU là thân ngắn hay thân dài?

SBR30UU là phiên bản thân ngắn.

SBR30UU có đế gá không?

Có. Đây là con trượt tròn có đế, thuận tiện bắt vít vào bàn máy hoặc kết cấu cơ khí.

SBR30UU có dùng cho máy CNC không?

Có thể sử dụng nếu tải trọng, tốc độ, hành trình và yêu cầu kỹ thuật phù hợp với thiết kế máy.

SBR30UU có kết hợp với vít me được không?

Có. Vít me đảm nhiệm truyền động, còn SBR30UU và trục Ø30mm đảm nhiệm dẫn hướng.

SBR30UU khác SBR30LUU như thế nào?

SBR30UU có thân ngắn, trong khi SBR30LUU có thân dài. Cả hai đều sử dụng trục Ø30mm.

Mua con trượt tròn SBR30UU tại Raybi.vn

Nếu bạn đang tìm con trượt tròn có đế thân ngắn SBR30UU, Raybi.vn có thể hỗ trợ tư vấn theo kích thước và cấu hình thực tế của máy.

Các nhóm linh kiện liên quan gồm:

• Con trượt tuyến tính.
• Trục dẫn hướng.
• Ray trượt tuyến tính.
• Vít me.
• Gối đỡ vít me.
• Linh kiện máy CNC.
• Phụ kiện cơ khí.
• Linh kiện tự động hóa.

Để lựa chọn chính xác, khách hàng có thể gửi đường kính trục, hành trình, tải trọng, model đang sử dụng hoặc hình ảnh cơ cấu để được tư vấn.
