Thông tin sản phẩm

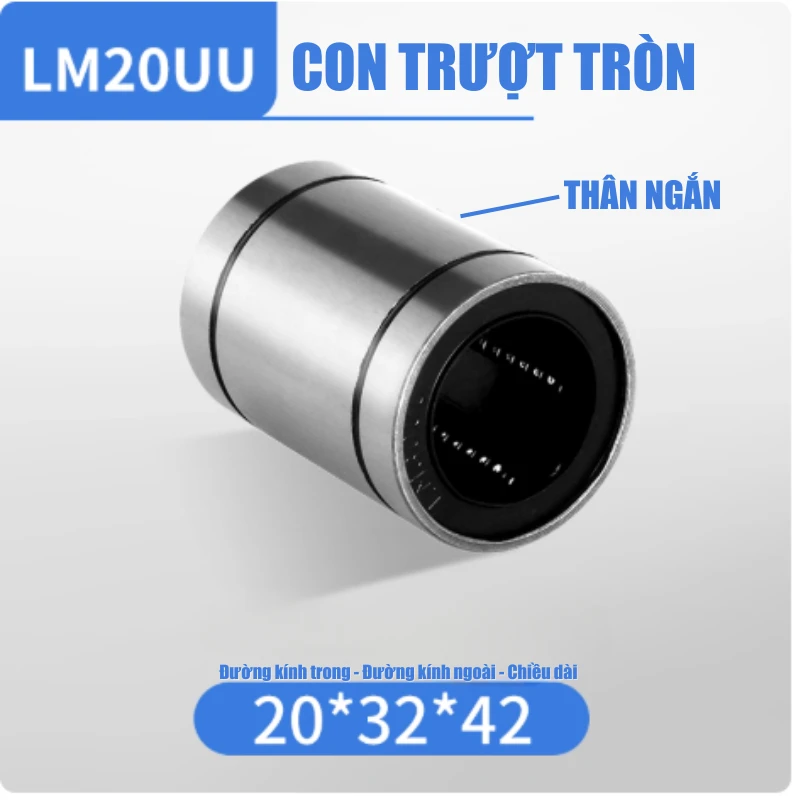

Con trượt tròn thân ngắn LM20UU – Bạc dẫn hướng tuyến tính Ø20mm cho máy CNC và tự động hóa

Con trượt tròn thân ngắn LM20UU là bạc dẫn hướng tuyến tính dạng tròn, được thiết kế để sử dụng với trục dẫn hướng Ø20mm. Với kết cấu thân ngắn, dạng tròn, không tích hợp mặt bích và hệ thống bi tuần hoàn, LM20UU là lựa chọn phù hợp cho nhiều cơ cấu chuyển động tịnh tiến trong máy móc và thiết bị tự động hóa.

Sản phẩm có thể được ứng dụng trong máy CNC, máy in 3D, máy khắc, máy đóng gói, máy lắp ráp, thiết bị tự động hóa, cơ cấu định vị và các hệ thống dẫn hướng tuyến tính.

Nếu bạn đang tìm con trượt LM20UU, bạc tuyến tính Ø20mm, bạc dẫn hướng trục Ø20mm hoặc bạc trượt thân ngắn, nội dung dưới đây sẽ giúp bạn hiểu rõ đặc điểm, cách lựa chọn và ứng dụng sản phẩm.

1. Con trượt LM20UU là gì?

LM20UU là dòng bạc trượt tuyến tính dạng tròn, thân ngắn, sử dụng với trục dẫn hướng Ø20mm.

Bên trong bạc được thiết kế hệ thống bi tuần hoàn. Khi kết hợp với trục dẫn hướng phù hợp, các viên bi hỗ trợ chuyển động tịnh tiến với ma sát thấp, giúp cơ cấu di chuyển ổn định khi được lắp đặt đúng kỹ thuật.

Ý nghĩa mã LM20UU

• LM: dòng bạc dẫn hướng tuyến tính dạng tròn.
• 20: sử dụng với trục dẫn hướng Ø20mm.
• UU: cấu hình phớt hai đầu theo thiết kế phổ biến.
• Kiểu LM: bạc tròn không có mặt bích tích hợp.

Có thể hiểu đơn giản:

LM20UU = bạc dẫn hướng tuyến tính dạng tròn, thân ngắn, dùng cho trục Ø20mm.

2. Thông số kỹ thuật Con trượt LM20UU

Lưu ý: Kích thước ngoài, chiều dài, dung sai, tải trọng và cấp chính xác có thể thay đổi tùy nhà sản xuất. Khi đặt mua LM20UU, nên đối chiếu bản vẽ kỹ thuật của đúng phiên bản sản phẩm.

3. Cấu tạo của LM20UU

Thân bạc dạng tròn

LM20UU có thân hình trụ, thiết kế thân ngắn giúp tiết kiệm không gian theo chiều dài của cơ cấu.

Hệ thống bi tuần hoàn

Các viên bi tuần hoàn hỗ trợ chuyển động tịnh tiến giữa bạc và trục dẫn hướng.

Những lợi ích chính gồm:

• Giảm ma sát.
• Hỗ trợ chuyển động tuyến tính.
• Giảm lực cản.
• Hỗ trợ chuyển động ổn định.
• Phù hợp với các cơ cấu hoạt động lặp lại.

Phớt hai đầu

Ký hiệu UU thường được sử dụng để chỉ cấu hình phớt hai đầu, hỗ trợ hạn chế bụi và tạp chất xâm nhập vào khu vực làm việc của hệ thống bi trong điều kiện phù hợp.

Không có mặt bích

LM20UU là bạc tròn không tích hợp mặt bích, do đó thường được lắp trong housing hoặc bộ gá riêng.

4. Ưu điểm nổi bật của Con trượt LM20UU

1. Sử dụng trục Ø20mm

LM20UU được thiết kế cho hệ thống dẫn hướng sử dụng trục Ø20mm, phù hợp với nhiều cơ cấu máy cỡ nhỏ và trung bình.

2. Thân ngắn, tiết kiệm không gian

So với dòng thân dài, LM20UU giúp giảm chiều dài cụm bạc.

3. Thiết kế dạng tròn

Có thể tích hợp vào housing theo thiết kế của máy.

4. Hệ thống bi tuần hoàn

Hỗ trợ chuyển động tịnh tiến với ma sát thấp khi sử dụng đúng trục và lắp đặt chính xác.

5. Phớt hai đầu

Hỗ trợ bảo vệ khu vực bi khỏi bụi và tạp chất trong điều kiện làm việc phù hợp.

6. Ứng dụng đa dạng

Có thể sử dụng trong máy CNC, máy tự động hóa, máy lắp ráp và nhiều thiết bị cơ khí khác.

5. LM20UU được ứng dụng ở đâu?

Máy CNC

LM20UU có thể được sử dụng trong các cơ cấu dẫn hướng của máy CNC nếu đáp ứng yêu cầu về tải trọng, tốc độ, hành trình và độ chính xác.

Máy in 3D

Có thể ứng dụng trong những thiết kế sử dụng trục Ø20mm và yêu cầu chuyển động tuyến tính.

Máy khắc

Phù hợp để tham khảo cho các cơ cấu di chuyển đầu khắc hoặc cụm dẫn hướng.

Dây chuyền tự động hóa

LM20UU có thể được sử dụng cho:

• Cơ cấu cấp phôi.
• Cơ cấu đẩy.
• Cơ cấu kéo.
• Cơ cấu định vị.
• Module chuyển động tuyến tính.

Máy đóng gói

Có thể tích hợp vào các cơ cấu chuyển động của máy đóng gói, phân loại và xử lý sản phẩm.

Máy lắp ráp

Phù hợp với nhiều cơ cấu chuyển động tịnh tiến trong dây chuyền lắp ráp.

Thiết bị kiểm tra

Có thể ứng dụng cho cơ cấu di chuyển đầu đo hoặc cụm gá kiểm tra.

6. So sánh LM20UU với LM20LUU

Hai model cùng sử dụng trục Ø20mm nhưng khác nhau về chiều dài thân.

Khi nào nên chọn LM20UU?

Nếu yêu cầu là:

Trục Ø20mm + bạc tròn + thân ngắn + không mặt bích, LM20UU là model đáng cân nhắc.

Nếu cần chiều dài vùng dẫn hướng lớn hơn, có thể xem xét dòng LM20LUU.

7. So sánh LM20UU với LMK20UU và LMF20UU

Chọn nhanh

• LM20UU: bạc tròn thân ngắn, không mặt bích.
• LMK20UU: bạc tròn thân ngắn, mặt bích vuông.
• LMF20UU: bạc tròn thân ngắn, mặt bích tròn.

👉 Nếu hệ thống đã có housing riêng, LM20UU là lựa chọn phù hợp để xem xét.

8. Ưu điểm và hạn chế của LM20UU

Ưu điểm

• Sử dụng trục Ø20mm.
• Thân ngắn.
• Thiết kế dạng tròn.
• Không có mặt bích.
• Có thể lắp trong housing.
• Hệ thống bi tuần hoàn.
• Phớt hai đầu.
• Kết cấu tương đối gọn.
• Phù hợp nhiều cơ cấu chuyển động tuyến tính.
• Có thể ứng dụng trong máy CNC và tự động hóa.

Hạn chế

• Cần housing hoặc bộ gá để cố định.
• Không bắt trực tiếp vào tấm gá như loại có mặt bích.
• Cần kiểm tra kích thước housing.
• Phải sử dụng trục dẫn hướng phù hợp.
• Không nên vận hành vượt giới hạn tải.
• Cần căn chỉnh chính xác khi sử dụng nhiều trục.
• Môi trường nhiều bụi, phoi cần có biện pháp che chắn.

9. Hướng dẫn lựa chọn Con trượt LM20UU

Bước 1: Xác định đường kính trục

LM20UU → trục Ø20mm.

Nếu thay thế bạc cũ, nên kiểm tra đường kính trục thực tế trước khi đặt hàng.

Bước 2: Kiểm tra housing

Cần xác định:

• Đường kính lắp bạc.
• Chiều sâu housing.
• Độ đồng tâm.
• Độ chính xác gia công.
• Phương pháp cố định.

Bước 3: Kiểm tra không gian

LM20UU thuộc loại thân ngắn, thích hợp với cơ cấu cần tiết kiệm không gian theo chiều dài.

Bước 4: Xác định điều kiện tải

Cần xem xét:

• Khối lượng tải.
• Hướng tải.
• Tốc độ.
• Gia tốc.
• Hành trình.
• Tần suất hoạt động.
• Tải va đập.
• Số lượng bạc.
• Khoảng cách giữa các bạc.

10. Housing cho LM20UU

Housing giúp giữ LM20UU cố định trong cơ cấu máy.

Housing cần đảm bảo:

• Đường kính lắp phù hợp.
• Độ đồng tâm tốt.
• Độ thẳng phù hợp.
• Bề mặt gia công chính xác.
• Khả năng cố định chắc chắn.

Housing quá rộng

Có thể xảy ra:

Bạc lỏng → tăng độ rơ → chuyển động không ổn định.

Housing quá chặt

Có thể xảy ra:

Biến dạng thân bạc → tăng ma sát → chuyển động nặng.

👉 Khi thay LM20UU, nên kiểm tra đồng thời bạc, housing và trục dẫn hướng.

11. Trục dẫn hướng Ø20mm cho LM20UU

Trục dẫn hướng là bộ phận làm việc trực tiếp với hệ thống bi.

Trục nên đảm bảo:

• Đường kính Ø20mm.
• Độ thẳng tốt.
• Bề mặt phù hợp.
• Không bị cong.
• Không có vết xước sâu.
• Độ cứng phù hợp.
• Cố định chắc chắn.

Trục dẫn hướng ảnh hưởng thế nào đến LM20UU?

Trục không đạt yêu cầu có thể gây:

Ma sát tăng → tải bi không đều → tiếng ồn → rung → tăng độ rơ → giảm tuổi thọ.

Vì vậy, nếu LM20UU chạy không ổn định, cần kiểm tra cả trục thay vì chỉ thay bạc.

12. Hướng dẫn lắp LM20UU đúng kỹ thuật

Một hệ thống dẫn hướng tốt cần đảm bảo:

Trục thẳng + housing đồng tâm + các trục song song + bạc được cố định đúng.

Quy trình cơ bản

Bước 1: Kiểm tra trục Ø20mm.

Bước 2: Kiểm tra housing.

Bước 3: Vệ sinh bề mặt lắp đặt.

Bước 4: Lắp LM20UU vào housing.

Bước 5: Cố định bạc.

Bước 6: Lắp trục dẫn hướng.

Bước 7: Di chuyển cơ cấu bằng tay.

Bước 8: Kiểm tra độ nhẹ, độ rơ và tiếng ồn.

Nếu cơ cấu chạy nặng hoặc bị kẹt, cần kiểm tra lại độ đồng tâm, độ song song và tình trạng trục.

13. Những lỗi thường gặp khi sử dụng LM20UU

❌ Nhầm LM20UU với LMK20UU

• LM20UU: không mặt bích.
• LMK20UU: mặt bích vuông.

❌ Nhầm LM20UU với LMF20UU

• LM20UU: không mặt bích.
• LMF20UU: mặt bích tròn.

❌ Nhầm LM20UU với LM20LUU

• LM20UU: thân ngắn.
• LM20LUU: thân dài.

❌ Dùng sai đường kính trục

LM20UU cần trục Ø20mm phù hợp.

❌ Housing sai kích thước

Có thể khiến bạc lỏng hoặc biến dạng.

❌ Trục bị cong

Có thể gây tăng ma sát hoặc kẹt bạc.

❌ Các trục không song song

Có thể tạo tải ngang bất thường.

❌ Không vệ sinh

Bụi, phoi kim loại và tạp chất có thể ảnh hưởng đến hệ thống bi.

14. Bảo trì Con trượt LM20UU

Để LM20UU vận hành ổn định, nên kiểm tra định kỳ.

Vệ sinh trục

Loại bỏ bụi, phoi kim loại và dầu bẩn.

Kiểm tra phớt

Kiểm tra phớt hai đầu xem có bị rách, chai hoặc biến dạng không.

Kiểm tra housing

Đảm bảo bạc được cố định chắc chắn.

Kiểm tra độ rơ

Nếu độ rơ tăng bất thường, cần kiểm tra bạc và trục.

Kiểm tra tiếng ồn

Tiếng ồn bất thường có thể do:

• Thiếu bôi trơn.
• Bạc mòn.
• Trục xước.
• Lắp đặt sai.
• Tạp chất bên trong.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với điều kiện vận hành và khuyến cáo kỹ thuật của sản phẩm.

15. Câu hỏi thường gặp về LM20UU

LM20UU dùng trục bao nhiêu?

LM20UU dùng trục dẫn hướng Ø20mm.

LM20UU có mặt bích không?

Không. LM20UU là bạc tròn không tích hợp mặt bích.

LM20UU có phải thân ngắn không?

Có. Đây là dòng bạc tròn thân ngắn.

LM20UU khác LMK20UU thế nào?

LM20UU không có mặt bích, trong khi LMK20UU có mặt bích vuông.

LM20UU khác LMF20UU thế nào?

LM20UU không có mặt bích, trong khi LMF20UU có mặt bích tròn.

LM20UU khác LM20LUU thế nào?

LM20UU là thân ngắn, còn LM20LUU là thân dài.

LM20UU có dùng cho máy CNC không?

Có thể sử dụng nếu tải trọng, tốc độ, hành trình và độ chính xác đáp ứng yêu cầu của hệ thống.

LM20UU có dùng cho máy in 3D không?

Có thể ứng dụng trong thiết kế sử dụng trục Ø20mm nếu kích thước và điều kiện tải phù hợp.

LM20UU chịu tải bao nhiêu?

Khả năng chịu tải cần được xác định theo thông số của đúng nhà sản xuất và điều kiện vận hành thực tế. Không nên đánh giá tải chỉ dựa vào đường kính Ø20mm.

16. So sánh LM20UU với các model LM phổ biến

Chọn nhanh theo đường kính trục

• LM10UU: Ø10mm.
• LM12UU: Ø12mm.
• LM16UU: Ø16mm.
• LM20UU: Ø20mm.
• LM25UU: Ø25mm.
• LM30UU: Ø30mm.

👉 Đường kính trục là yếu tố đầu tiên, nhưng không phải yếu tố duy nhất. Hãy kiểm tra thêm housing, tải trọng, tốc độ, hành trình và môi trường làm việc.

17. LM20UU phù hợp với những ai?

Kỹ sư thiết kế máy

Phù hợp khi cần bạc dẫn hướng tròn Ø20mm thân ngắn để tích hợp trong housing.

Đơn vị chế tạo máy CNC

Có thể sử dụng trong cơ cấu dẫn hướng khi đáp ứng các yêu cầu kỹ thuật.

Nhà máy tự động hóa

Có thể ứng dụng trong cơ cấu cấp phôi, đẩy, kéo và định vị.

Đơn vị sửa chữa máy

Có thể sử dụng làm linh kiện thay thế khi model, kích thước và thông số tương thích.

Đơn vị chế tạo máy công nghiệp

Có thể tích hợp LM20UU vào nhiều cụm dẫn hướng tuyến tính.

18. Mua Con trượt tròn thân ngắn LM20UU cần lưu ý gì?

Trước khi đặt mua LM20UU, nên kiểm tra:

• Model: LM20UU.
• Đường kính trục: Ø20mm.
• Kiểu thân: Thân ngắn.
• Mặt bích: Không có.
• Đường kính housing.
• Chiều dài housing.
• Kích thước lắp đặt.
• Tải trọng.
• Tốc độ.
• Hành trình.
• Điều kiện môi trường.

Việc xác định đầy đủ giúp hạn chế tình trạng mua nhầm model, sai kích thước hoặc không tương thích với cơ cấu dẫn hướng hiện tại.

19. 📞 Liên hệ tư vấn Con trượt LM20UU tại Raybi.vn

Bạn đang cần Con trượt tròn thân ngắn LM20UU cho máy CNC, máy tự động hóa, máy gia công cơ khí, máy in 3D hoặc hệ thống dẫn hướng tuyến tính?

☎ Hotline: 0376.008.998

Liên hệ để được tư vấn về:

• Con trượt LM20UU.
• Bạc trượt tuyến tính Ø20mm.
• Bạc tròn thân ngắn.
• Trục dẫn hướng Ø20mm.
• Housing cho LM20UU.
• Kích thước lắp đặt.
• Model tương đương.
• Số lượng cần sử dụng.
• Giải pháp dẫn hướng tuyến tính.

👉 Đang cần LM20UU? Gọi ngay 0376.008.998 để được tư vấn đúng model, đúng kích thước và phù hợp với cơ cấu máy.

Raybi.vn – Giải pháp linh kiện cơ khí, bạc dẫn hướng và thiết bị phục vụ máy móc, tự động hóa.

20. Kết luận

Con trượt tròn thân ngắn LM20UU là bạc dẫn hướng tuyến tính dành cho trục Ø20mm, nổi bật với thiết kế thân ngắn, dạng tròn, hệ thống bi tuần hoàn và phớt hai đầu.

Sản phẩm phù hợp để xem xét trong máy CNC, máy in 3D, máy khắc, máy đóng gói, máy lắp ráp, dây chuyền tự động hóa và nhiều cơ cấu chuyển động tuyến tính.

Khi lựa chọn LM20UU, cần kiểm tra đồng thời đường kính trục Ø20mm, housing, độ đồng tâm, tải trọng, tốc độ, hành trình và môi trường làm việc để đảm bảo hệ thống vận hành ổn định.

Cần tư vấn Con trượt LM20UU? Liên hệ ngay 0376.008.998 để được hỗ trợ lựa chọn đúng sản phẩm.
