Thông tin sản phẩm

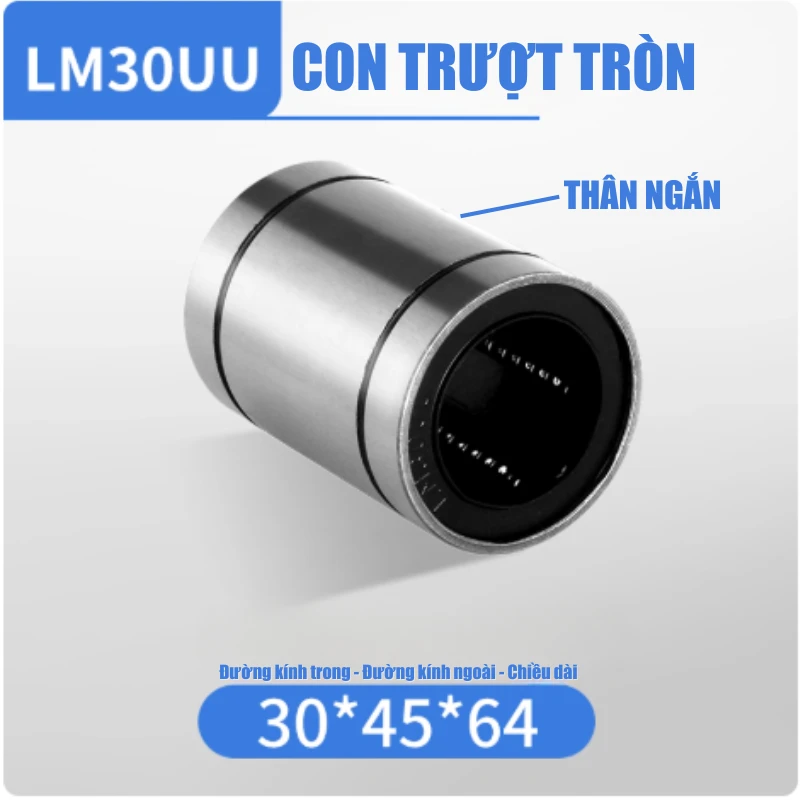

Con trượt tròn thân ngắn LM30UU – Bạc dẫn hướng tuyến tính Ø30mm cho máy CNC và tự động hóa

Con trượt tròn thân ngắn LM30UU là bạc dẫn hướng tuyến tính dạng tròn, được thiết kế để sử dụng với trục dẫn hướng Ø30mm. Sản phẩm có kết cấu thân ngắn, không tích hợp mặt bích và sử dụng hệ thống bi tuần hoàn, phù hợp cho các cơ cấu chuyển động tịnh tiến trong máy móc công nghiệp.

Với thiết kế gọn và khả năng tích hợp linh hoạt vào housing, LM30UU được sử dụng để tham khảo cho nhiều ứng dụng như máy CNC, máy gia công cơ khí, thiết bị tự động hóa, máy đóng gói, máy lắp ráp và cơ cấu dẫn hướng tuyến tính.

Nếu bạn đang tìm con trượt LM30UU, bạc tuyến tính Ø30mm hoặc bạc dẫn hướng trục Ø30mm thân ngắn, hãy tham khảo đầy đủ thông tin dưới đây trước khi lựa chọn.

1. Con trượt LM30UU là gì?

LM30UU là dòng bạc trượt tuyến tính dạng tròn, thân ngắn, dùng cho trục dẫn hướng có đường kính Ø30mm.

Bên trong bạc có hệ thống bi tuần hoàn. Khi kết hợp với trục dẫn hướng phù hợp, các viên bi hỗ trợ chuyển động tịnh tiến với ma sát thấp.

Ý nghĩa mã LM30UU

• LM: dòng bạc dẫn hướng tuyến tính dạng tròn.
• 30: dùng với trục dẫn hướng Ø30mm.
• UU: cấu hình phớt hai đầu theo thiết kế phổ biến.
• Kiểu LM: bạc tròn, không có mặt bích tích hợp.

Có thể hiểu nhanh:

LM30UU = con trượt/bạc dẫn hướng tuyến tính dạng tròn, thân ngắn, sử dụng trục Ø30mm.

2. Thông số kỹ thuật Con trượt LM30UU

Lưu ý: Kích thước ngoài, chiều dài, dung sai, cấp chính xác và tải trọng có thể khác nhau giữa các nhà sản xuất. Khi mua hoặc thay thế LM30UU, nên đối chiếu bản vẽ và thông số của đúng phiên bản sản phẩm.

3. Cấu tạo của LM30UU

Thân bạc dạng tròn

LM30UU có thân hình trụ, bên trong chứa hệ thống bi tuần hoàn. Kiểu thân ngắn giúp tiết kiệm không gian theo chiều dài của cơ cấu.

Hệ thống bi tuần hoàn

Các viên bi tuần hoàn bên trong bạc tạo ra bề mặt tiếp xúc lăn với trục dẫn hướng, hỗ trợ:

• Chuyển động tịnh tiến.
• Giảm ma sát.
• Giảm lực cản.
• Vận hành ổn định khi lắp đặt đúng.
• Phù hợp với chuyển động lặp lại.

Phớt hai đầu

Cấu hình UU thường sử dụng phớt ở hai đầu, giúp hạn chế bụi và tạp chất xâm nhập vào khu vực làm việc của bi trong điều kiện phù hợp.

Không tích hợp mặt bích

LM30UU là bạc tròn không có mặt bích. Vì vậy, sản phẩm thường được lắp trong housing hoặc bộ gá riêng.

4. Ưu điểm nổi bật của Con trượt LM30UU

Thiết kế cho trục Ø30mm

LM30UU phù hợp với các hệ thống sử dụng trục dẫn hướng Ø30mm.

Thân ngắn, tiết kiệm không gian

Đây là ưu điểm đáng chú ý khi thiết kế máy có giới hạn về chiều dài cụm dẫn hướng.

Dạng tròn dễ tích hợp

Có thể sử dụng cùng housing hoặc bộ gá được thiết kế phù hợp.

Bi tuần hoàn

Hỗ trợ chuyển động tuyến tính với ma sát thấp khi trục, housing và bạc được lắp đúng.

Phớt hai đầu

Hỗ trợ hạn chế bụi và tạp chất trong điều kiện làm việc phù hợp.

Ứng dụng đa dạng

Có thể được sử dụng trong nhiều thiết bị cơ khí và hệ thống tự động hóa.

5. LM30UU được ứng dụng ở đâu?

Máy CNC

LM30UU có thể được sử dụng trong các cơ cấu dẫn hướng của máy CNC nếu đáp ứng yêu cầu về tải trọng, tốc độ, hành trình và độ chính xác.

Máy gia công cơ khí

Phù hợp với cơ cấu chuyển động tịnh tiến sử dụng trục Ø30mm.

Dây chuyền tự động hóa

Có thể ứng dụng cho:

• Cơ cấu cấp phôi.
• Cơ cấu đẩy.
• Cơ cấu kéo.
• Cơ cấu định vị.
• Module chuyển động tuyến tính.

Máy đóng gói

Có thể tích hợp vào cơ cấu chuyển động của máy đóng gói, phân loại và xử lý sản phẩm.

Máy lắp ráp

Phù hợp với các cơ cấu tịnh tiến trong thiết bị lắp ráp tự động.

Thiết bị kiểm tra

Có thể sử dụng trong cụm gá và cơ cấu di chuyển đầu đo.

Máy công nghiệp

Phù hợp với nhiều thiết bị có cơ cấu dẫn hướng sử dụng trục Ø30mm.

6. So sánh LM30UU với LM30LUU

Cả hai đều sử dụng trục Ø30mm nhưng khác nhau về chiều dài thân.

Chọn LM30UU khi nào?

Nếu yêu cầu của hệ thống là:

Trục Ø30mm + bạc tròn + thân ngắn, LM30UU là model phù hợp để xem xét.

Nếu cần bạc có chiều dài thân lớn hơn, có thể cân nhắc dòng LM30LUU.

7. So sánh LM30UU với LMK30UU và LMF30UU

Chọn nhanh

• LM30UU: bạc tròn thân ngắn, không mặt bích.
• LMK30UU: bạc tròn thân ngắn, mặt bích vuông.
• LMF30UU: bạc tròn thân ngắn, mặt bích tròn.

👉 Nếu hệ thống đã có housing riêng, LM30UU là lựa chọn đáng cân nhắc.

8. Ưu điểm và hạn chế của LM30UU

Ưu điểm

• Dùng trục Ø30mm.
• Thân ngắn.
• Thiết kế dạng tròn.
• Không có mặt bích.
• Có thể lắp trong housing.
• Hệ thống bi tuần hoàn.
• Phớt hai đầu.
• Kết cấu gọn.
• Phù hợp cơ cấu chuyển động tuyến tính.
• Ứng dụng rộng trong máy CNC và tự động hóa.

Hạn chế

• Cần housing hoặc bộ gá để cố định.
• Không thể bắt trực tiếp vào tấm gá như dòng có mặt bích.
• Phải kiểm tra chính xác kích thước housing.
• Yêu cầu trục dẫn hướng phù hợp.
• Cần căn chỉnh khi sử dụng nhiều trục.
• Không nên vận hành vượt tải.
• Môi trường nhiều bụi, phoi cần có biện pháp che chắn.

9. Cách lựa chọn Con trượt LM30UU

Bước 1: Xác định đường kính trục

LM30UU → trục Ø30mm.

Đây là thông số quan trọng nhất khi xác định model.

Bước 2: Kiểm tra housing

Do LM30UU không có mặt bích, cần kiểm tra:

• Đường kính lắp bạc.
• Chiều sâu housing.
• Độ đồng tâm.
• Độ chính xác gia công.
• Phương pháp cố định.

Bước 3: Kiểm tra không gian

LM30UU là thân ngắn, thích hợp với những cơ cấu cần tiết kiệm chiều dài.

Bước 4: Tính toán tải

Cần xem xét:

• Khối lượng tải.
• Hướng tải.
• Tốc độ.
• Gia tốc.
• Hành trình.
• Tần suất hoạt động.
• Tải va đập.
• Số lượng bạc.
• Khoảng cách giữa các bạc.

10. Housing cho LM30UU

Vì LM30UU không có mặt bích, housing đóng vai trò giữ bạc cố định.

Housing cần đảm bảo:

• Đường kính lắp phù hợp.
• Độ đồng tâm tốt.
• Độ thẳng phù hợp.
• Bề mặt gia công chính xác.
• Khả năng cố định chắc chắn.

Housing quá rộng

Có thể gây:

Bạc lỏng → phát sinh độ rơ → chuyển động không ổn định.

Housing quá chặt

Có thể gây:

Biến dạng thân bạc → tăng ma sát → chuyển động nặng.

👉 Vì vậy, khi thay LM30UU, cần kiểm tra đồng thời bạc + housing + trục dẫn hướng.

11. Trục dẫn hướng Ø30mm cho LM30UU

Trục dẫn hướng là bộ phận tiếp xúc trực tiếp với hệ thống bi.

Trục nên đảm bảo:

• Đường kính Ø30mm.
• Độ thẳng tốt.
• Bề mặt phù hợp.
• Không cong.
• Không có vết xước sâu.
• Độ cứng phù hợp.
• Cố định chắc chắn.

Tại sao trục ảnh hưởng đến tuổi thọ bạc?

Trục không đạt yêu cầu có thể gây:

Ma sát tăng → tải bi không đều → tiếng ồn → rung → tăng độ rơ → giảm tuổi thọ.

Do đó, không nên chỉ thay bạc khi hệ thống đã có dấu hiệu chạy nặng; hãy kiểm tra cả trục dẫn hướng.

12. Hướng dẫn lắp LM30UU

Một hệ thống dẫn hướng hoạt động ổn định cần đảm bảo:

Trục thẳng + housing đồng tâm + các trục song song + bạc được cố định đúng.

Quy trình cơ bản

Bước 1: Kiểm tra trục Ø30mm.

Bước 2: Kiểm tra housing.

Bước 3: Vệ sinh toàn bộ bề mặt lắp đặt.

Bước 4: Lắp LM30UU vào housing.

Bước 5: Cố định bạc.

Bước 6: Lắp trục dẫn hướng.

Bước 7: Di chuyển cơ cấu bằng tay.

Bước 8: Kiểm tra độ nhẹ, độ rơ và tiếng ồn.

Nếu cơ cấu chạy nặng hoặc bị kẹt, nên kiểm tra lại độ đồng tâm, độ song song và tình trạng trục.

13. Những lỗi thường gặp khi sử dụng LM30UU

❌ Nhầm LM30UU với LMK30UU

• LM30UU: không mặt bích.
• LMK30UU: mặt bích vuông.

❌ Nhầm LM30UU với LMF30UU

• LM30UU: không mặt bích.
• LMF30UU: mặt bích tròn.

❌ Nhầm LM30UU với LM30LUU

• LM30UU: thân ngắn.
• LM30LUU: thân dài.

❌ Dùng sai đường kính trục

LM30UU cần trục Ø30mm phù hợp.

❌ Housing không đúng

Có thể làm bạc lỏng hoặc biến dạng.

❌ Trục bị cong

Có thể khiến bạc chạy nặng hoặc kẹt.

❌ Hai trục không song song

Có thể tạo tải ngang bất thường lên bạc.

❌ Không vệ sinh

Bụi, phoi và tạp chất có thể ảnh hưởng đến hệ thống bi.

14. Bảo trì Con trượt LM30UU

Để LM30UU vận hành ổn định, nên thực hiện kiểm tra định kỳ.

Vệ sinh trục

Loại bỏ bụi, phoi kim loại và dầu bẩn.

Kiểm tra phớt

Kiểm tra phớt hai đầu xem có bị rách, chai hoặc biến dạng không.

Kiểm tra housing

Đảm bảo bạc không bị xoay hoặc dịch chuyển bất thường.

Kiểm tra độ rơ

Nếu độ rơ tăng rõ rệt, nên kiểm tra cả bạc và trục.

Kiểm tra tiếng ồn

Tiếng ồn bất thường có thể xuất phát từ:

• Thiếu bôi trơn.
• Bạc bị mòn.
• Trục bị xước.
• Lắp đặt sai.
• Tạp chất bên trong.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với điều kiện làm việc và yêu cầu của nhà sản xuất.

15. Câu hỏi thường gặp về LM30UU

LM30UU dùng trục bao nhiêu?

LM30UU dùng trục dẫn hướng Ø30mm.

LM30UU có mặt bích không?

Không. Đây là bạc tròn không tích hợp mặt bích.

LM30UU có phải thân ngắn không?

Có. LM30UU thuộc dòng bạc tròn thân ngắn.

LM30UU khác LMK30UU như thế nào?

LM30UU không có mặt bích, trong khi LMK30UU có mặt bích vuông.

LM30UU khác LMF30UU như thế nào?

LM30UU không có mặt bích, còn LMF30UU có mặt bích tròn.

LM30UU khác LM30LUU như thế nào?

LM30UU là thân ngắn, còn LM30LUU là thân dài.

LM30UU có dùng cho máy CNC không?

Có thể sử dụng nếu đáp ứng yêu cầu về tải trọng, tốc độ, hành trình và độ chính xác của cơ cấu.

LM30UU có dùng cho hệ thống tự động hóa không?

Có. Sản phẩm có thể tích hợp trong nhiều cơ cấu chuyển động tuyến tính.

LM30UU chịu tải bao nhiêu?

Khả năng chịu tải phải được xác định theo thông số của đúng nhà sản xuất và điều kiện làm việc thực tế. Không nên xác định tải chỉ dựa vào đường kính Ø30mm.

16. So sánh LM30UU với các model LM phổ biến

Chọn nhanh

• LM16UU: Ø16mm.
• LM20UU: Ø20mm.
• LM25UU: Ø25mm.
• LM30UU: Ø30mm.
• LM35UU: Ø35mm.
• LM40UU: Ø40mm.

👉 Hãy lựa chọn dựa trên đường kính trục + housing + tải trọng + tốc độ + hành trình + môi trường làm việc.

17. LM30UU phù hợp với những ai?

Kỹ sư thiết kế máy

Phù hợp khi cần bạc tròn Ø30mm thân ngắn để tích hợp vào housing.

Đơn vị chế tạo máy CNC

Có thể sử dụng trong cơ cấu dẫn hướng khi đáp ứng yêu cầu kỹ thuật.

Nhà máy tự động hóa

Có thể ứng dụng trong cơ cấu cấp phôi, đẩy, kéo và định vị.

Đơn vị sửa chữa máy

Có thể sử dụng làm linh kiện thay thế khi model và kích thước tương thích.

Đơn vị chế tạo máy công nghiệp

Có thể tích hợp LM30UU vào nhiều cụm dẫn hướng tuyến tính.

18. Mua Con trượt tròn thân ngắn LM30UU cần lưu ý gì?

Trước khi đặt mua LM30UU, nên kiểm tra:

• Model: LM30UU.
• Đường kính trục: Ø30mm.
• Kiểu thân: Thân ngắn.
• Mặt bích: Không có.
• Đường kính housing.
• Chiều dài housing.
• Kích thước lắp đặt.
• Tải trọng.
• Tốc độ.
• Hành trình.
• Điều kiện môi trường.

Việc kiểm tra đầy đủ giúp hạn chế tình trạng mua sai model, sai kích thước hoặc không tương thích với hệ thống dẫn hướng hiện tại.

19. 📞 Liên hệ tư vấn Con trượt LM30UU tại Raybi.vn

Bạn đang cần Con trượt tròn thân ngắn LM30UU cho máy CNC, máy tự động hóa, máy gia công cơ khí hoặc hệ thống dẫn hướng tuyến tính?

☎ Hotline: 0376.008.998

Liên hệ để được tư vấn về:

• Con trượt LM30UU.
• Bạc trượt tuyến tính Ø30mm.
• Bạc tròn thân ngắn.
• Trục dẫn hướng Ø30mm.
• Housing cho LM30UU.
• Kích thước lắp đặt.
• Model tương đương.
• Số lượng cần sử dụng.
• Giải pháp dẫn hướng tuyến tính.

👉 Đang cần LM30UU? Gọi ngay 0376.008.998 để được tư vấn đúng model, đúng kích thước và phù hợp với cơ cấu máy.

Raybi.vn – Giải pháp linh kiện cơ khí, bạc dẫn hướng và thiết bị phục vụ máy móc, tự động hóa.

20. Kết luận

Con trượt tròn thân ngắn LM30UU là bạc dẫn hướng tuyến tính sử dụng cho trục Ø30mm, nổi bật với thiết kế thân ngắn, dạng tròn, hệ thống bi tuần hoàn và phớt hai đầu.

Sản phẩm phù hợp để xem xét cho máy CNC, máy gia công cơ khí, dây chuyền tự động hóa, máy đóng gói, máy lắp ráp, thiết bị kiểm tra và các cơ cấu chuyển động tuyến tính.

Khi lựa chọn LM30UU, cần kiểm tra đồng thời đường kính trục Ø30mm, housing, độ đồng tâm, tải trọng, tốc độ, hành trình và môi trường làm việc để đảm bảo hệ thống hoạt động ổn định.
