Thông tin sản phẩm

Con Trượt Tròn Có Đế Thân Ngắn SBR35UU – Giải Pháp Dẫn Hướng Tuyến Tính Cho Máy CNC Và Tự Động Hóa

Con trượt tròn có đế thân ngắn SBR35UU là linh kiện dẫn hướng tuyến tính sử dụng cho trục dẫn hướng tròn Ø35mm, được thiết kế dạng thân ngắn kết hợp đế gá tích hợp. Sản phẩm phù hợp với nhiều hệ thống máy CNC, máy tự động hóa, thiết bị chế tạo máy và cơ cấu chuyển động tuyến tính cần giải pháp dẫn hướng chắc chắn, dễ lắp đặt.

Với thiết kế đế gá sẵn và kích thước trục Ø35mm, SBR35UU giúp đơn giản hóa quá trình thiết kế, lắp ráp và bảo trì cơ cấu dẫn hướng.

SBR35UU là gì?

SBR35UU là con trượt tròn có đế thân ngắn, được sử dụng kết hợp với trục dẫn hướng Ø35mm để tạo thành một hệ thống dẫn hướng chuyển động tuyến tính.

Ý nghĩa cơ bản của mã sản phẩm:

• SBR: Con trượt tròn có đế.
• 35: Dùng cho trục dẫn hướng đường kính Ø35mm.
• UU: Phiên bản con trượt thân ngắn.

Đế gá tích hợp ở phía dưới giúp SBR35UU có thể cố định trực tiếp lên bàn máy, khung máy hoặc cụm cơ khí.

Đặc điểm nổi bật của SBR35UU

1. Dùng cho trục dẫn hướng Ø35mm

SBR35UU được thiết kế để sử dụng với trục tròn Ø35mm.

Đường kính 35mm phù hợp với các cơ cấu có kích thước và tải trọng lớn hơn so với những dòng SBR có đường kính nhỏ như SBR12, SBR16, SBR20 hoặc SBR25.

Khi lựa chọn, cần đảm bảo trục dẫn hướng có đúng đường kính, độ thẳng và chất lượng bề mặt phù hợp.

2. Thiết kế thân ngắn SBR35UU

Điểm nổi bật của SBR35UU là kiểu thân ngắn, giúp tiết kiệm không gian theo chiều dài.

Thiết kế này phù hợp với những cơ cấu cần:

• Kích thước lắp đặt gọn.
• Khoảng cách giữa các cụm dẫn hướng nhỏ.
• Dễ bố trí trong không gian máy hạn chế.
• Dễ tháo lắp và thay thế.
• Tối ưu kích thước tổng thể của cơ cấu.

Nếu hệ thống không yêu cầu vùng dẫn hướng quá dài, phiên bản SBR35UU có thể là lựa chọn phù hợp hơn so với loại thân dài SBR35LUU.

3. Đế gá tích hợp

SBR35UU có đế gá tích hợp, giúp giảm nhu cầu sử dụng thêm các chi tiết gá phụ trợ.

Con trượt có thể được lắp lên:

• Bàn máy CNC.
• Khung nhôm định hình.
• Bàn trượt.
• Cụm gá cơ khí.
• Thiết bị tự động hóa.
• Cơ cấu chuyển động tuyến tính.

Việc sử dụng đế gá sẵn giúp quá trình thiết kế và lắp ráp hệ thống trở nên thuận tiện hơn.

4. Phù hợp với cơ cấu dẫn hướng có tải

Trục Ø35mm mang lại kích thước dẫn hướng lớn hơn so với các dòng SBR nhỏ.

SBR35UU có thể được cân nhắc cho các cơ cấu yêu cầu khả năng dẫn hướng cao hơn, tuy nhiên tải trọng thực tế vẫn cần được tính toán dựa trên bạc trượt, trục, số lượng con trượt, tải lệch tâm và điều kiện vận hành.

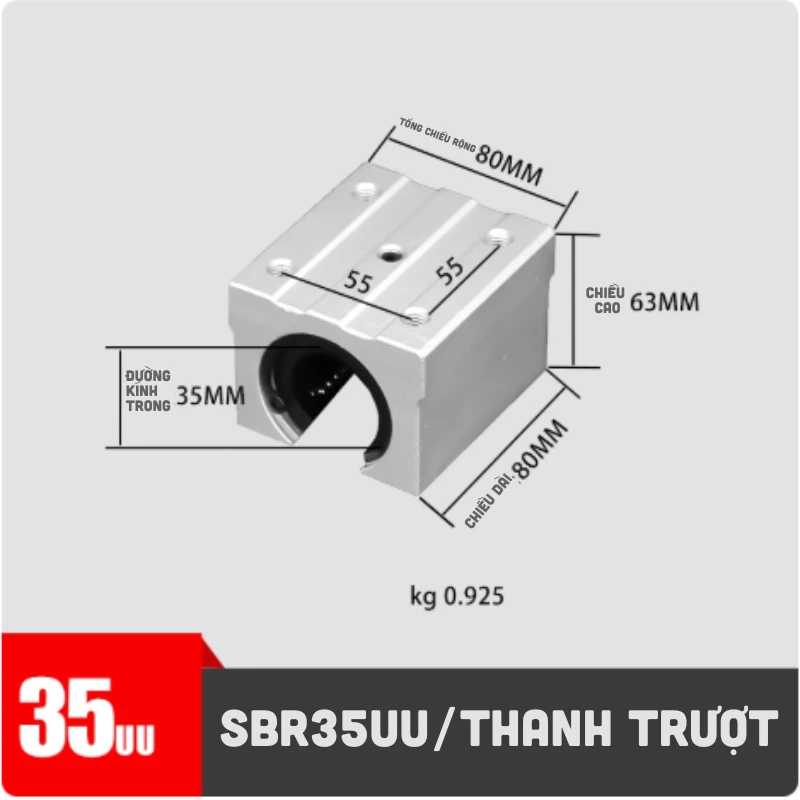

Thông số cơ bản SBR35UU

Lưu ý: Kích thước tổng thể, vật liệu, tải trọng, dung sai và cấu hình chi tiết có thể khác nhau tùy nhà sản xuất. Nên kiểm tra bản vẽ kỹ thuật thực tế trước khi đặt hàng hoặc thiết kế máy.

SBR35UU được ứng dụng ở đâu?

Nhờ thiết kế thân ngắn và sử dụng trục Ø35mm, SBR35UU có thể được ứng dụng trong nhiều hệ thống cơ khí và tự động hóa.

Máy CNC

SBR35UU có thể được sử dụng trong các cơ cấu dẫn hướng của máy CNC, máy phay, máy khắc và thiết bị gia công nếu thông số tải và độ chính xác đáp ứng yêu cầu.

Máy tự động hóa

Sản phẩm phù hợp với các cơ cấu:

• Cấp phôi.
• Đẩy sản phẩm.
• Định vị.
• Di chuyển bàn máy.
• Điều chỉnh vị trí.
• Cơ cấu Pick & Place.

Thiết bị chế tạo máy

SBR35UU có thể được tích hợp vào các module máy cần cơ cấu dẫn hướng bằng trục tròn.

Bàn trượt tuyến tính

Kết hợp SBR35UU + trục dẫn hướng Ø35mm + cơ cấu truyền động có thể tạo thành một module chuyển động tuyến tính phục vụ chế tạo máy.

Ưu điểm của con trượt SBR35UU

SBR35UU nổi bật nhờ sự kết hợp giữa trục Ø35mm, thân ngắn và đế gá tích hợp.

Ưu điểm chính:

✅ Sử dụng cho trục dẫn hướng Ø35mm
✅ Thiết kế thân ngắn, tiết kiệm không gian
✅ Đế gá tích hợp, dễ lắp đặt
✅ Phù hợp nhiều cơ cấu chuyển động tuyến tính
✅ Có thể ứng dụng trong máy CNC
✅ Phù hợp hệ thống tự động hóa
✅ Dễ tháo lắp và thay thế
✅ Thuận tiện thiết kế module dẫn hướng
✅ Phù hợp với nhiều hệ thống chế tạo máy

SBR35UU và SBR35LUU khác nhau như thế nào?

Đây là hai phiên bản có cùng đường kính trục nhưng khác nhau về chiều dài thân.

Nên chọn SBR35UU khi:

Không gian lắp đặt hạn chế và thiết kế ưu tiên sự nhỏ gọn.

Nên chọn SBR35LUU khi:

Cơ cấu cần vùng dẫn hướng dài hơn và có đủ không gian lắp đặt.

Việc lựa chọn không nên chỉ dựa vào chiều dài con trượt mà cần xem xét tải trọng, tải lệch tâm, hành trình và yêu cầu chuyển động.

Khi nào nên chọn SBR35UU?

SBR35UU là lựa chọn đáng cân nhắc nếu hệ thống của bạn có các yêu cầu:

Cần trục Ø35mm

SBR35UU được thiết kế cho trục dẫn hướng Ø35mm.

Muốn tiết kiệm không gian

Thiết kế thân ngắn giúp giảm chiều dài cụm dẫn hướng.

Cần đế gá tích hợp

Đế gá giúp thuận tiện khi cố định lên bàn máy hoặc khung cơ khí.

Cần hệ thống dễ bảo trì

Cấu trúc dạng module giúp việc tháo lắp và thay thế thuận tiện hơn.

Sử dụng trong máy CNC hoặc tự động hóa

SBR35UU có thể được sử dụng trong nhiều cơ cấu chuyển động tuyến tính nếu các thông số kỹ thuật đáp ứng yêu cầu.

Cách lựa chọn SBR35UU phù hợp

Để hệ thống hoạt động ổn định, không nên chỉ lựa chọn dựa trên đường kính trục.

1. Kiểm tra đường kính trục

SBR35UU → trục Ø35mm.

Không nên lắp với trục khác kích thước vì có thể gây độ rơ, ma sát hoặc kẹt.

2. Xác định tải trọng

Cần tính tổng tải bao gồm:

• Khối lượng bàn trượt.
• Khối lượng sản phẩm.
• Khối lượng đầu công tác.
• Lực gia công.
• Tải lệch tâm.
• Lực quán tính khi tăng tốc và giảm tốc.

3. Kiểm tra hành trình

Chiều dài trục phải đáp ứng hành trình làm việc và khoảng không gian cần thiết cho con trượt.

4. Kiểm tra độ thẳng của trục

Trục cần có độ thẳng phù hợp. Nếu sử dụng nhiều trục, cần căn chỉnh song song để hạn chế hiện tượng kẹt.

5. Kiểm tra môi trường làm việc

Trong môi trường nhiều bụi, phoi kim loại, dầu hoặc nước, cần có phương án che chắn và bảo vệ phù hợp.

Cấu hình dẫn hướng sử dụng SBR35UU

Một cơ cấu cơ bản có thể được bố trí:

Trục dẫn hướng Ø35mm
↓
SBR35UU
↓
Bàn trượt
↓
Cơ cấu truyền động

Cơ cấu truyền động có thể là:

• Vít me.
• Vít me bi.
• Dây đai.
• Thanh răng.
• Xi lanh khí nén.
• Động cơ bước.
• Servo motor.

Trong đó, SBR35UU đảm nhiệm chức năng dẫn hướng, còn cơ cấu truyền động tạo chuyển động cho bàn máy.

SBR35UU có thể kết hợp với vít me không?

Có.

Trong một module chuyển động tuyến tính, vít me có thể đảm nhiệm chức năng truyền động trong khi SBR35UU và trục dẫn hướng Ø35mm đảm nhiệm chức năng dẫn hướng.

Ví dụ:

Động cơ → Khớp nối → Vít me → Bàn trượt

đồng thời:

SBR35UU → Trục dẫn hướng → Hỗ trợ bàn trượt chuyển động

Cách bố trí này thường được sử dụng trong các thiết kế máy CNC và máy tự động hóa.

Hướng dẫn lắp đặt SBR35UU

Bước 1: Kiểm tra trục Ø35mm

Đảm bảo trục đúng đường kính và không có biến dạng.

Bước 2: Làm sạch trục

Loại bỏ bụi, phoi và chất bẩn trước khi lắp.

Bước 3: Lắp SBR35UU

Đưa con trượt vào trục nhẹ nhàng, tránh tác động lực quá lớn.

Bước 4: Cố định đế

Bắt vít SBR35UU vào bàn máy hoặc cụm gá.

Bước 5: Căn chỉnh

Nếu sử dụng hai trục, cần kiểm tra độ song song và cao độ.

Bước 6: Kiểm tra chuyển động

Di chuyển bàn trượt bằng tay để kiểm tra độ trơn.

Bước 7: Chạy thử

Vận hành ở tốc độ thấp trước khi đưa hệ thống vào hoạt động chính thức.

Bảo dưỡng SBR35UU như thế nào?

Để duy trì khả năng dẫn hướng, nên kiểm tra định kỳ.

Vệ sinh trục

Làm sạch bụi và phoi trên bề mặt trục dẫn hướng.

Kiểm tra độ rơ

Độ rơ tăng có thể là dấu hiệu cần kiểm tra con trượt hoặc trục.

Kiểm tra đế gá

Kiểm tra tình trạng vít cố định và độ chắc chắn của đế.

Kiểm tra chuyển động

Chú ý các dấu hiệu:

• Chuyển động giật.
• Tiếng ồn bất thường.
• Kẹt.
• Ma sát tăng.
• Độ rơ lớn.

Bôi trơn

Sử dụng chất bôi trơn tương thích với loại bạc và điều kiện vận hành thực tế.

Câu hỏi thường gặp về SBR35UU

SBR35UU dùng trục bao nhiêu?

SBR35UU sử dụng trục dẫn hướng tròn Ø35mm.

SBR35UU là thân ngắn hay thân dài?

SBR35UU là phiên bản thân ngắn.

SBR35UU có đế không?

Có. SBR35UU là con trượt tròn có đế, thuận tiện để cố định lên bàn máy.

SBR35UU có dùng cho máy CNC không?

Có thể sử dụng cho máy CNC nếu tải trọng, tốc độ, độ chính xác và cấu hình toàn hệ thống phù hợp.

SBR35UU có thể dùng với vít me không?

Có. SBR35UU có thể đảm nhiệm dẫn hướng trong khi vít me đảm nhiệm truyền động.

SBR35UU khác SBR35LUU ở đâu?

Sự khác biệt chính nằm ở chiều dài thân. SBR35UU là thân ngắn, trong khi SBR35LUU là thân dài.

Mua con trượt tròn SBR35UU tại Raybi.vn

Nếu bạn đang tìm con trượt tròn có đế thân ngắn SBR35UU, Raybi.vn có thể hỗ trợ tư vấn lựa chọn theo cấu hình thực tế của máy.

Ngoài SBR35UU, bạn có thể tham khảo các nhóm linh kiện:

• Con trượt tròn.
• Trục dẫn hướng.
• Ray trượt tuyến tính.
• Vít me.
• Gối đỡ vít me.
• Linh kiện cơ khí.
• Phụ kiện máy CNC.
• Linh kiện tự động hóa.

Để được tư vấn chính xác, bạn có thể gửi model đang sử dụng, kích thước trục, tải trọng, hành trình hoặc hình ảnh cơ cấu.
