Thông tin sản phẩm

Con Trượt Tròn Mặt Bích Oval Thân Dài LMH25LUU – Giải Pháp Dẫn Hướng Tuyến Tính Cho Máy CNC Và Tự Động Hóa

Con trượt tròn mặt bích Oval thân dài LMH25LUU là linh kiện dẫn hướng tuyến tính được thiết kế để sử dụng với trục dẫn hướng tròn Ø25mm. Với cấu tạo mặt bích Oval và thân dài, sản phẩm phù hợp cho các cơ cấu chuyển động tuyến tính trong máy CNC, máy tự động hóa, thiết bị cơ khí và máy chế tạo theo yêu cầu.

LMH25LUU là lựa chọn đáng cân nhắc khi hệ thống cần con trượt dùng trục Ø25mm, kiểu mặt bích Oval và phiên bản thân dài, đồng thời yêu cầu việc lắp đặt thuận tiện trên bàn trượt hoặc khung máy.

Lưu ý: Kích thước chi tiết, tải trọng, vật liệu và quy cách lỗ lắp có thể khác nhau tùy nhà sản xuất. Khi thay thế, nên đối chiếu bản vẽ kỹ thuật và kích thước thực tế.

LMH25LUU là gì?

LMH25LUU là con trượt tròn tuyến tính dạng mặt bích Oval, thân dài, sử dụng trên trục dẫn hướng Ø25mm.

Có thể hiểu cơ bản mã sản phẩm như sau:

• LM: Dòng bạc/con trượt dẫn hướng tuyến tính.
• H: Phiên bản có mặt bích.
• 25: Dùng cho trục dẫn hướng Ø25mm.
• L: Phiên bản thân dài.
• UU: Cấu hình có phớt bảo vệ ở hai đầu.

Nhờ thiết kế này, LMH25LUU có thể được tích hợp vào nhiều hệ thống dẫn hướng tuyến tính cần trục tròn Ø25mm và không gian lắp đặt phù hợp.

Đặc điểm nổi bật của LMH25LUU

1. Sử dụng trục dẫn hướng Ø25mm

Điểm đầu tiên cần kiểm tra khi lựa chọn LMH25LUU là đường kính trục dẫn hướng Ø25mm.

Trục cần đảm bảo:

• Đúng đường kính Ø25mm.
• Độ thẳng phù hợp.
• Bề mặt làm việc tốt.
• Không bị cong hoặc biến dạng.
• Được cố định chắc chắn.
• Đảm bảo độ song song nếu sử dụng nhiều trục.

Việc lựa chọn đúng kích thước trục giúp con trượt hoạt động ổn định và hạn chế hiện tượng rơ hoặc chuyển động không đều.

2. Thiết kế thân dài

Ký hiệu L trong LMH25LUU thể hiện phiên bản thân dài.

So với loại thân ngắn, thiết kế thân dài cung cấp vùng dẫn hướng lớn hơn, phù hợp với những cơ cấu cần độ ổn định tốt hơn trong quá trình chuyển động.

LMH25LUU có thể phù hợp khi:

• Bàn trượt có kích thước tương đối lớn.
• Cần vùng dẫn hướng dài.
• Cơ cấu có tải lệch tâm cần được tính toán phù hợp.
• Không gian lắp đặt cho phép sử dụng thân dài.
• Hệ thống sử dụng trục dẫn hướng Ø25mm.

Tuy nhiên, không nên đánh giá khả năng chịu tải chỉ dựa vào chiều dài con trượt. Tải trọng thực tế cần được xác định dựa trên catalog sản phẩm và điều kiện vận hành.

3. Mặt bích Oval dễ lắp đặt

LMH25LUU sử dụng mặt bích dạng Oval, giúp thuận tiện khi cố định con trượt vào các kết cấu máy.

Có thể sử dụng mặt bích để lắp lên:

• Bàn máy.
• Bàn trượt.
• Khung máy.
• Giá đỡ.
• Cụm gá.
• Module chuyển động tuyến tính.

Thiết kế mặt bích giúp việc tích hợp con trượt vào cơ cấu máy trở nên thuận tiện hơn so với một số loại bạc trượt không có mặt bích.

4. Phù hợp nhiều hệ thống chuyển động tuyến tính

LMH25LUU có thể được sử dụng trong các hệ thống sử dụng trục dẫn hướng tròn Ø25mm.

Một số ứng dụng thường gặp:

• Máy CNC.
• Máy khắc CNC.
• Máy cắt.
• Máy gia công cơ khí.
• Máy tự động hóa.
• Máy đóng gói.
• Cơ cấu cấp phôi.
• Bàn trượt tuyến tính.
• Thiết bị kiểm tra.
• Máy chế tạo theo yêu cầu.

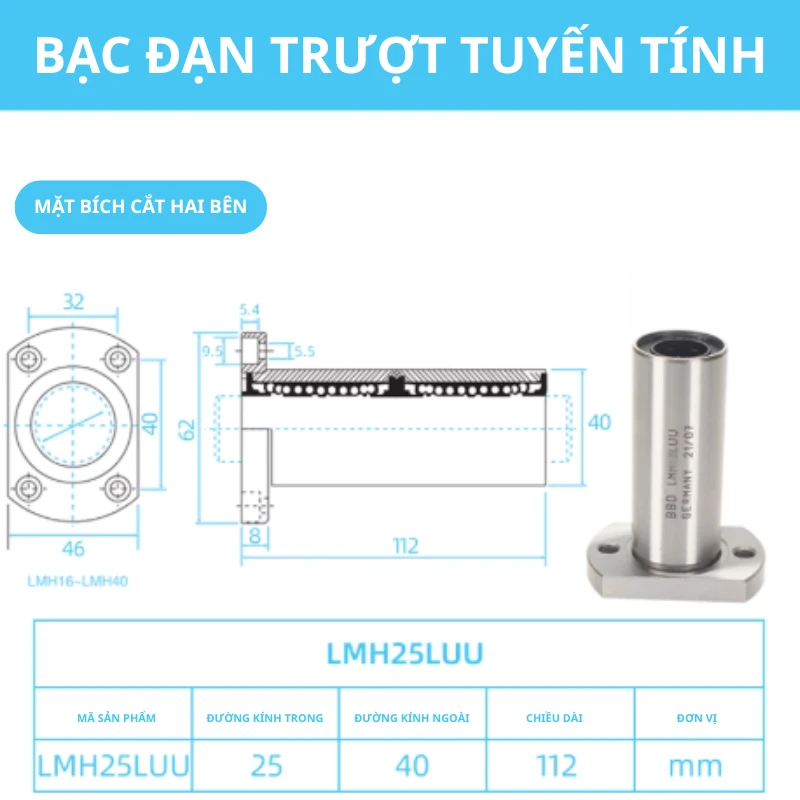

Thông số cơ bản của LMH25LUU

Lưu ý: Các thông số như chiều dài tổng thể, chiều cao, khoảng cách lỗ, đường kính lỗ bắt vít và tải trọng cần được xác nhận theo catalog của nhà sản xuất cụ thể.

LMH25LUU được ứng dụng ở đâu?

Máy CNC

LMH25LUU có thể được lựa chọn cho các cơ cấu dẫn hướng trong:

• Máy CNC.
• Máy khắc CNC.
• Máy cắt CNC.
• Máy phay.
• Máy CNC mini.
• Máy gia công cơ khí.

Đối với máy CNC, việc lựa chọn con trượt cần dựa trên tải trọng, lực gia công, tốc độ chuyển động, hành trình và độ cứng của toàn bộ kết cấu máy.

Máy tự động hóa

Trong hệ thống tự động hóa, LMH25LUU có thể được sử dụng cho:

• Bàn trượt.
• Cơ cấu đẩy sản phẩm.
• Cơ cấu cấp phôi.
• Cơ cấu định vị.
• Cơ cấu di chuyển đầu công tác.
• Thiết bị kiểm tra.
• Module chuyển động tuyến tính.

Máy chế tạo cơ khí

Nhờ mặt bích Oval, LMH25LUU có thể được tích hợp vào nhiều thiết bị cơ khí được thiết kế riêng.

Sản phẩm đặc biệt phù hợp khi hệ thống đã sử dụng trục dẫn hướng Ø25mm và cần phiên bản thân dài.

Ưu điểm của con trượt LMH25LUU

LMH25LUU có những ưu điểm đáng chú ý:

✅ Sử dụng trục dẫn hướng Ø25mm
✅ Thiết kế mặt bích Oval
✅ Phiên bản thân dài
✅ Thuận tiện cố định lên bàn máy
✅ Phù hợp hệ thống dẫn hướng trục tròn
✅ Có thể sử dụng trong máy CNC
✅ Phù hợp nhiều thiết bị tự động hóa
✅ Dễ tích hợp vào cơ cấu máy
✅ Có thể kết hợp với vít me và cơ cấu truyền động tuyến tính

So sánh LMH25LUU và LMH25UU

Nếu cùng sử dụng trục Ø25mm, sự khác biệt chính giữa hai phiên bản nằm ở chiều dài thân.

Khi nào nên chọn LMH25LUU?

Nên chọn LMH25LUU khi cần con trượt thân dài, vùng dẫn hướng lớn hơn và không bị giới hạn không gian theo chiều dài.

Khi nào nên chọn LMH25UU?

LMH25UU phù hợp khi ưu tiên kết cấu nhỏ gọn và cơ cấu không yêu cầu thân dài.

LMH25LUU có kết hợp với vít me được không?

Có.

LMH25LUU có thể đảm nhiệm chức năng dẫn hướng, trong khi vít me đảm nhiệm chức năng truyền động tuyến tính.

Một hệ thống cơ bản có thể gồm:

Động cơ → Khớp nối → Vít me → Bàn trượt

kết hợp với:

Trục dẫn hướng Ø25mm → LMH25LUU → Dẫn hướng bàn trượt

Trong đó:

• Động cơ: tạo chuyển động quay.
• Vít me: biến chuyển động quay thành chuyển động tuyến tính.
• Trục Ø25mm: tạo đường dẫn hướng.
• LMH25LUU: hỗ trợ và dẫn hướng bàn trượt.
• Bàn trượt: mang phôi hoặc đầu công tác.

Khi thiết kế cần căn chỉnh chính xác giữa vít me và trục dẫn hướng để hạn chế lực phụ, ma sát và hiện tượng kẹt.

Khi nào nên chọn LMH25LUU?

1. Hệ thống sử dụng trục Ø25mm

LMH25LUU được thiết kế cho trục dẫn hướng có đường kính 25mm.

2. Cần mặt bích Oval

Mặt bích giúp cố định con trượt trực tiếp lên bàn máy hoặc kết cấu.

3. Cần thân dài

Phiên bản LUU phù hợp với những cơ cấu cần chiều dài vùng dẫn hướng lớn hơn.

4. Không gian lắp đặt đủ

Cần kiểm tra chiều dài tổng thể của con trượt trước khi thiết kế hoặc thay thế.

5. Hệ thống máy CNC hoặc tự động hóa

Có thể cân nhắc LMH25LUU khi các thông số tải trọng, tốc độ và hành trình đáp ứng yêu cầu.

Cách lựa chọn LMH25LUU chính xác

Kiểm tra đường kính trục

LMH25LUU → trục dẫn hướng Ø25mm.

Không nên sử dụng trục sai đường kính vì có thể gây độ rơ, tăng ma sát hoặc làm chuyển động không ổn định.

Kiểm tra kích thước mặt bích

Nên đối chiếu:

• Chiều dài mặt bích.
• Chiều rộng mặt bích.
• Khoảng cách tâm lỗ.
• Đường kính lỗ.
• Chiều cao lắp đặt.

Kiểm tra tải trọng

Cần tính tổng tải của:

• Bàn trượt.
• Phôi.
• Đầu công tác.
• Cụm truyền động.
• Lực gia công.
• Tải lệch tâm.

Kiểm tra hành trình

Chiều dài trục dẫn hướng cần đáp ứng hành trình làm việc và khoảng dự phòng.

Kiểm tra độ song song

Nếu sử dụng hai trục dẫn hướng, cần căn chỉnh song song để hạn chế ma sát và nguy cơ kẹt.

Hướng dẫn lắp đặt LMH25LUU

Bước 1: Kiểm tra trục Ø25mm

Đảm bảo trục đúng kích thước và không bị cong.

Bước 2: Vệ sinh

Làm sạch trục và con trượt trước khi lắp.

Bước 3: Lắp con trượt

Đưa LMH25LUU vào trục một cách nhẹ nhàng, tránh va đập.

Bước 4: Cố định mặt bích

Bắt vít mặt bích Oval vào bàn trượt hoặc khung máy.

Bước 5: Căn chỉnh

Kiểm tra độ song song của các trục và tương quan với vít me.

Bước 6: Kiểm tra chuyển động

Di chuyển bàn trượt bằng tay để kiểm tra độ trơn.

Bước 7: Chạy thử

Vận hành ở tốc độ thấp trước khi đưa hệ thống lên tốc độ làm việc.

Bảo dưỡng con trượt LMH25LUU

Để hệ thống hoạt động ổn định, nên kiểm tra định kỳ:

Vệ sinh trục dẫn hướng

Loại bỏ bụi, phoi kim loại và chất bẩn trên bề mặt trục.

Kiểm tra độ rơ

Nếu xuất hiện độ rơ bất thường, cần kiểm tra cả LMH25LUU và trục dẫn hướng.

Kiểm tra vít cố định

Đảm bảo mặt bích được bắt chắc vào bàn máy.

Theo dõi chuyển động

Chú ý các dấu hiệu:

• Tiếng ồn bất thường.
• Chuyển động giật.
• Ma sát tăng.
• Kẹt.
• Độ rơ lớn.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với cấu tạo sản phẩm và môi trường làm việc.

Những lỗi thường gặp khi sử dụng LMH25LUU

Dùng sai đường kính trục: LMH25LUU cần đúng trục Ø25mm.

Trục dẫn hướng bị cong: Có thể khiến con trượt chạy nặng hoặc không đều.

Hai trục không song song: Dễ gây tăng ma sát và kẹt bàn trượt.

Mặt bích lắp lệch: Có thể tạo tải phụ lên con trượt.

Không vệ sinh định kỳ: Bụi và phoi có thể ảnh hưởng đến chuyển động.

Tải vượt giới hạn: Có thể làm giảm tuổi thọ của con trượt và trục dẫn hướng.

Câu hỏi thường gặp về LMH25LUU

LMH25LUU dùng trục bao nhiêu?

LMH25LUU sử dụng trục dẫn hướng tròn Ø25mm.

LMH25LUU là thân dài hay thân ngắn?

LMH25LUU là phiên bản thân dài.

LMH25LUU có mặt bích không?

Có. Sản phẩm có mặt bích dạng Oval để thuận tiện lắp đặt.

LMH25LUU có dùng cho máy CNC được không?

Có thể sử dụng cho máy CNC nếu tải trọng, tốc độ, hành trình và độ chính xác phù hợp.

LMH25LUU có kết hợp với vít me được không?

Có. LMH25LUU có thể làm nhiệm vụ dẫn hướng, còn vít me đảm nhiệm truyền động.

LMH25LUU khác LMH25UU như thế nào?

Cả hai đều dành cho trục Ø25mm và sử dụng mặt bích Oval; LMH25LUU có thân dài, còn LMH25UU là phiên bản thân ngắn.

Mua con trượt LMH25LUU tại Raybi.vn

Nếu bạn đang tìm con trượt tròn mặt bích Oval thân dài LMH25LUU, Raybi.vn có thể hỗ trợ tư vấn dựa trên kích thước trục, tải trọng, hành trình và kết cấu máy.

Các sản phẩm liên quan gồm:

• Con trượt tuyến tính.
• Bạc trượt tròn.
• Trục dẫn hướng.
• Ray trượt tuyến tính.
• Trục vít me.
• Gối đỡ vít me.
• Linh kiện máy CNC.
• Linh kiện cơ khí.
• Phụ kiện tự động hóa.

Để lựa chọn chính xác, khách hàng nên cung cấp model đang sử dụng, đường kính trục, kích thước mặt bích, hành trình, tải trọng hoặc hình ảnh thực tế. Raybi.vn có thể dựa trên các thông tin này để hỗ trợ xác định model phù hợp.
