Con Trượt Tròn Mặt Bích Oval Thân Ngắn LMH25UU – Giải Pháp Dẫn Hướng Tuyến Tính Cho Máy CNC Và Tự Động Hóa

Con trượt tròn mặt bích Oval thân ngắn LMH25UU là linh kiện dẫn hướng tuyến tính được thiết kế để sử dụng với trục dẫn hướng tròn Ø25mm. Với kết cấu mặt bích Oval và thân ngắn, LMH25UU phù hợp cho các cơ cấu cần chuyển động tuyến tính ổn định, lắp đặt thuận tiện và tối ưu không gian.

LMH25UU có thể được sử dụng trong máy CNC, máy khắc, máy gia công cơ khí, thiết bị tự động hóa, bàn trượt, cơ cấu cấp phôi và các hệ thống chuyển động sử dụng trục dẫn hướng Ø25mm.

Lưu ý: Kích thước mặt bích, chiều dài thân, tải trọng, vật liệu và quy cách lỗ lắp có thể khác nhau tùy nhà sản xuất. Khi thay thế LMH25UU, nên đối chiếu bản vẽ kỹ thuật hoặc kích thước thực tế.

LMH25UU là gì?

LMH25UU là con trượt tuyến tính dạng bạc trượt tròn có mặt bích Oval, thân ngắn, được thiết kế để chuyển động trên trục dẫn hướng Ø25mm.

Có thể hiểu cơ bản mã sản phẩm:

• LM: Dòng bạc/con trượt dẫn hướng tuyến tính.
• H: Phiên bản có mặt bích.
• 25: Phù hợp với trục dẫn hướng Ø25mm.
• UU: Cấu hình có phớt bảo vệ hai đầu.
• Thân ngắn: Giúp tối ưu chiều dài cụm dẫn hướng.

Thiết kế mặt bích Oval giúp LMH25UU thuận tiện cố định lên bàn máy, giá đỡ hoặc cụm chuyển động tuyến tính.

Đặc điểm nổi bật của LMH25UU

1. Sử dụng trục dẫn hướng Ø25mm

LMH25UU được thiết kế để sử dụng với trục dẫn hướng tròn đường kính 25mm.

Khi lắp đặt cần kiểm tra:

• Đường kính trục chính xác Ø25mm.
• Trục có độ thẳng phù hợp.
• Bề mặt trục không bị xước hoặc biến dạng nghiêm trọng.
• Trục được cố định chắc chắn.
• Các trục dẫn hướng được căn chỉnh song song nếu sử dụng nhiều trục.

Sử dụng đúng kích thước trục giúp hạn chế độ rơ, giảm ma sát bất thường và duy trì chuyển động tuyến tính ổn định.

2. Thiết kế thân ngắn, tiết kiệm không gian

LMH25UU thuộc nhóm con trượt tròn thân ngắn.

Thiết kế này phù hợp với những hệ thống:

• Có không gian lắp đặt hạn chế.
• Cần tối ưu chiều dài cụm dẫn hướng.
• Sử dụng bàn trượt nhỏ hoặc vừa.
• Cần bố trí nhiều linh kiện trong cùng một khu vực.
• Không yêu cầu con trượt có thân quá dài.

So với phiên bản thân dài LMH25LUU, LMH25UU có lợi thế về khả năng tiết kiệm không gian theo chiều dài.

3. Mặt bích Oval thuận tiện lắp đặt

LMH25UU được trang bị mặt bích dạng Oval, cho phép cố định con trượt trực tiếp lên kết cấu máy.

Mặt bích có thể được sử dụng để lắp lên:

• Bàn trượt.
• Bàn máy CNC.
• Giá đỡ.
• Khung máy.
• Cụm gá.
• Module tuyến tính.
• Cơ cấu tự động hóa.

Thiết kế mặt bích giúp quá trình thiết kế và chế tạo cụm dẫn hướng trở nên thuận tiện hơn.

4. Phù hợp cơ cấu dẫn hướng trục Ø25mm

Trục Ø25mm là kích thước phổ biến trong nhiều cơ cấu dẫn hướng tuyến tính cỡ nhỏ và trung bình.

LMH25UU có thể được cân nhắc cho:

• Máy CNC.
• Máy khắc.
• Máy cắt.
• Máy gia công cơ khí.
• Máy tự động hóa.
• Cơ cấu cấp phôi.
• Bàn trượt tuyến tính.
• Thiết bị kiểm tra.
• Máy chế tạo theo yêu cầu.

Tuy nhiên, đường kính trục không phải yếu tố duy nhất quyết định tải trọng của hệ thống. Cần xem xét tải, tốc độ, gia tốc, chiều dài trục và kết cấu máy.

Thông số cơ bản của LMH25UU

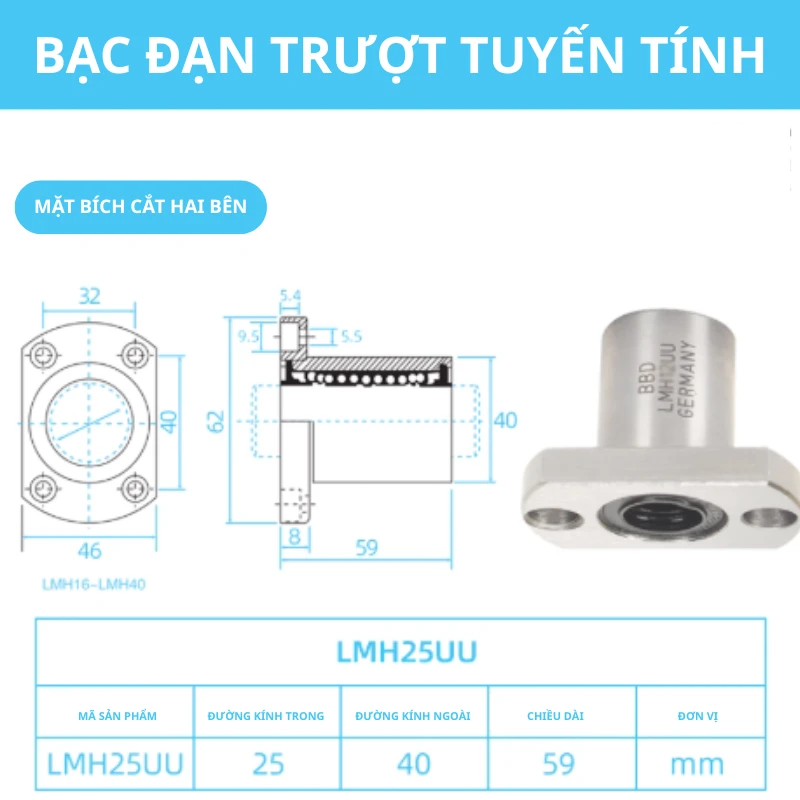

Lưu ý: Các thông số như chiều dài thân, kích thước mặt bích, khoảng cách lỗ, đường kính lỗ bắt vít và tải trọng cần được xác nhận theo catalog của nhà sản xuất cụ thể.

LMH25UU được ứng dụng ở đâu?

1. Máy CNC

LMH25UU có thể được sử dụng trong các hệ thống dẫn hướng của:

• Máy CNC mini.
• Máy CNC cơ khí.
• Máy khắc.
• Máy cắt.
• Máy gia công PCB.
• Máy chế tạo theo yêu cầu.

Đối với máy CNC, cần tính toán lực gia công, khối lượng bàn và tải trọng động để lựa chọn hệ thống dẫn hướng phù hợp.

2. Máy tự động hóa

LMH25UU có thể được ứng dụng trong:

• Cơ cấu cấp phôi.
• Cơ cấu đẩy.
• Cơ cấu định vị.
• Bàn trượt.
• Cơ cấu Pick & Place.
• Thiết bị kiểm tra.
• Module chuyển động tuyến tính.
• Máy lắp ráp tự động.

3. Thiết bị chế tạo máy

Với mặt bích Oval và thân ngắn, LMH25UU có thể tích hợp vào nhiều thiết kế máy tùy chỉnh.

Đặc biệt phù hợp khi hệ thống đã sử dụng trục dẫn hướng Ø25mm và cần tối ưu không gian lắp đặt.

Ưu điểm của con trượt LMH25UU

LMH25UU có những ưu điểm nổi bật:

✅ Sử dụng trục dẫn hướng Ø25mm
✅ Mặt bích Oval thuận tiện lắp đặt
✅ Thiết kế thân ngắn
✅ Tiết kiệm không gian
✅ Dễ cố định lên bàn máy
✅ Phù hợp hệ thống dẫn hướng trục tròn
✅ Có thể sử dụng cho máy CNC
✅ Phù hợp nhiều thiết bị tự động hóa
✅ Có thể kết hợp với vít me
✅ Phù hợp cơ cấu cần dẫn hướng Ø25mm

So sánh LMH25UU và LMH25LUU

Hai model đều sử dụng trục dẫn hướng Ø25mm và mặt bích Oval. Điểm khác biệt chính nằm ở chiều dài thân.

Nên chọn LMH25UU khi

Bạn ưu tiên kích thước gọn, không gian theo chiều dài hạn chế và cơ cấu không yêu cầu con trượt thân dài.

Nên chọn LMH25LUU khi

Cơ cấu cần vùng dẫn hướng dài hơn và không gian máy cho phép sử dụng phiên bản thân dài.

LMH25UU có kết hợp với vít me được không?

Có.

Trong một hệ thống chuyển động tuyến tính, LMH25UU có thể thực hiện chức năng dẫn hướng, trong khi vít me đảm nhiệm chức năng truyền động.

Một cấu hình phổ biến:

Động cơ → Khớp nối → Vít me → Bàn trượt

kết hợp với:

Trục dẫn hướng Ø25mm → LMH25UU → Dẫn hướng bàn trượt

Trong hệ thống:

• Động cơ: tạo chuyển động quay.
• Vít me: chuyển đổi chuyển động quay thành chuyển động tuyến tính.
• Trục Ø25mm: tạo đường dẫn hướng.
• LMH25UU: dẫn hướng bàn trượt.
• Bàn trượt: mang phôi hoặc đầu công tác.

Khi thiết kế, cần đảm bảo vít me và trục dẫn hướng được căn chỉnh chính xác để hạn chế tải phụ và hiện tượng kẹt.

Khi nào nên chọn LMH25UU?

Khi hệ thống sử dụng trục Ø25mm

Đây là điều kiện quan trọng nhất khi lựa chọn.

Khi cần mặt bích Oval

Mặt bích giúp cố định con trượt trực tiếp vào bàn máy hoặc giá đỡ.

Khi cần thân ngắn

Thiết kế thân ngắn giúp giảm chiều dài cụm dẫn hướng.

Khi không gian lắp đặt hạn chế

LMH25UU giúp dễ bố trí các bộ phận khác trong cùng một cơ cấu.

Khi cần dẫn hướng tuyến tính

Sản phẩm phù hợp với các hệ thống chuyển động tuyến tính sử dụng trục tròn Ø25mm.

Cách lựa chọn LMH25UU chính xác

Kiểm tra đường kính trục

LMH25UU → trục dẫn hướng Ø25mm.

Không nên sử dụng trục sai kích thước vì có thể gây độ rơ hoặc tăng ma sát.

Kiểm tra kích thước mặt bích

Cần đối chiếu:

• Chiều dài mặt bích.
• Chiều rộng mặt bích.
• Khoảng cách tâm lỗ.
• Đường kính lỗ.
• Chiều cao lắp đặt.

Kiểm tra tải trọng

Cần xác định:

• Khối lượng bàn.
• Khối lượng phôi.
• Khối lượng đầu công tác.
• Lực tác động.
• Tải lệch tâm.
• Gia tốc.

Kiểm tra hành trình

Chiều dài trục phải đáp ứng hành trình cần thiết và khoảng dự phòng.

Kiểm tra độ song song

Khi sử dụng hai hoặc nhiều trục dẫn hướng, cần căn chỉnh song song chính xác để giảm ma sát.

Hướng dẫn lắp đặt LMH25UU

Bước 1: Kiểm tra trục Ø25mm

Đảm bảo trục đúng đường kính, thẳng và bề mặt không có khuyết tật lớn.

Bước 2: Vệ sinh

Làm sạch trục và con trượt trước khi lắp.

Bước 3: Lắp con trượt

Đưa LMH25UU vào trục nhẹ nhàng, tránh va đập mạnh.

Bước 4: Cố định mặt bích

Bắt vít mặt bích Oval vào bàn trượt hoặc giá đỡ.

Bước 5: Căn chỉnh

Kiểm tra độ song song của các trục và tương quan với vít me.

Bước 6: Kiểm tra chuyển động

Di chuyển bàn bằng tay để kiểm tra độ trơn và độ rơ.

Bước 7: Chạy thử

Vận hành ở tốc độ thấp trước khi chuyển sang tốc độ thiết kế.

Bảo dưỡng con trượt LMH25UU

Để duy trì chuyển động ổn định, nên kiểm tra định kỳ:

Vệ sinh trục dẫn hướng

Loại bỏ bụi, phoi kim loại và chất bẩn.

Kiểm tra độ rơ

Nếu độ rơ tăng bất thường, cần kiểm tra cả con trượt và trục dẫn hướng.

Kiểm tra vít cố định

Đảm bảo vít mặt bích không bị lỏng trong quá trình vận hành.

Theo dõi chuyển động

Chú ý các dấu hiệu:

• Tiếng ồn bất thường.
• Chuyển động giật.
• Ma sát tăng.
• Kẹt.
• Độ rơ lớn.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với sản phẩm và môi trường vận hành.

Những lỗi thường gặp khi sử dụng LMH25UU

Sai đường kính trục: LMH25UU cần sử dụng đúng trục Ø25mm.

Trục bị cong: Có thể khiến con trượt chuyển động không đều.

Các trục không song song: Có thể gây tăng ma sát và kẹt.

Mặt bích lắp lệch: Có thể tạo tải phụ lên con trượt.

Không vệ sinh: Bụi và phoi có thể ảnh hưởng đến chuyển động.

Tải vượt thiết kế: Có thể làm giảm tuổi thọ của con trượt và trục.

Câu hỏi thường gặp về LMH25UU

LMH25UU dùng trục bao nhiêu?

LMH25UU sử dụng trục dẫn hướng tròn Ø25mm.

LMH25UU là thân ngắn hay thân dài?

LMH25UU là phiên bản thân ngắn.

LMH25UU có mặt bích không?

Có. Sản phẩm có mặt bích dạng Oval để thuận tiện cố định vào bàn hoặc khung máy.

LMH25UU có dùng cho máy CNC không?

Có thể sử dụng nếu tải trọng, tốc độ, hành trình và điều kiện làm việc phù hợp.

LMH25UU có kết hợp với vít me không?

Có. LMH25UU có thể đảm nhiệm dẫn hướng, còn vít me đảm nhiệm truyền động.

LMH25UU khác LMH25LUU như thế nào?

Cả hai đều sử dụng trục Ø25mm và mặt bích Oval; LMH25UU có thân ngắn, còn LMH25LUU có thân dài.

Mua con trượt LMH25UU tại Raybi.vn

Nếu bạn đang tìm con trượt tròn mặt bích Oval thân ngắn LMH25UU, Raybi.vn có thể hỗ trợ tư vấn dựa trên đường kính trục, kích thước mặt bích, tải trọng, hành trình và kết cấu máy.

Các nhóm sản phẩm liên quan gồm:

• Con trượt tuyến tính.
• Bạc trượt tròn.
• Trục dẫn hướng Ø25mm.
• Ray trượt tuyến tính.
• Trục vít me.
• Gối đỡ vít me.
• Linh kiện máy CNC.
• Linh kiện cơ khí.
• Phụ kiện tự động hóa.

Để lựa chọn chính xác, khách hàng nên cung cấp model đang sử dụng, đường kính trục, kích thước mặt bích, hành trình, tải trọng hoặc hình ảnh thực tế. Raybi.vn có thể hỗ trợ đối chiếu model và kích thước trước khi đặt hàng.
