Con Trượt Tròn Mặt Bích Oval Thân Ngắn LMH35UU – Giải Pháp Dẫn Hướng Tuyến Tính Cho Máy CNC Và Tự Động Hóa

Con trượt tròn mặt bích Oval thân ngắn LMH35UU là linh kiện dẫn hướng tuyến tính sử dụng với trục dẫn hướng tròn Ø35mm. Sản phẩm có thiết kế mặt bích Oval kết hợp thân ngắn, giúp thuận tiện khi lắp đặt và tối ưu không gian trong các cơ cấu máy.

LMH35UU phù hợp cho máy CNC, máy gia công cơ khí, thiết bị tự động hóa, bàn trượt tuyến tính, cơ cấu cấp phôi và các hệ thống chuyển động sử dụng trục dẫn hướng Ø35mm.

Lưu ý: Kích thước chi tiết, vật liệu, tải trọng và quy cách lỗ lắp có thể khác nhau tùy nhà sản xuất. Khi thay thế LMH35UU, nên đối chiếu bản vẽ kỹ thuật hoặc kích thước thực tế.

LMH35UU là gì?

LMH35UU là con trượt tròn tuyến tính dạng mặt bích Oval, thân ngắn, được thiết kế để chuyển động trên trục dẫn hướng Ø35mm.

Có thể hiểu cơ bản mã sản phẩm:

• LM: Dòng bạc/con trượt dẫn hướng tuyến tính.
• H: Phiên bản có mặt bích.
• 35: Sử dụng với trục dẫn hướng Ø35mm.
• UU: Cấu hình có phớt bảo vệ hai đầu.
• Thân ngắn: Tối ưu cho những cơ cấu cần tiết kiệm không gian theo chiều dài.

Nhờ thiết kế mặt bích Oval, LMH35UU có thể được cố định trực tiếp lên bàn máy, giá đỡ hoặc cụm chuyển động tuyến tính.

Đặc điểm nổi bật của LMH35UU

1. Sử dụng trục dẫn hướng Ø35mm

LMH35UU được thiết kế cho trục dẫn hướng tròn Ø35mm.

Khi lắp đặt, cần kiểm tra:

• Đường kính trục chính xác Ø35mm.
• Trục có độ thẳng phù hợp.
• Bề mặt trục không bị xước hoặc biến dạng.
• Trục được cố định chắc chắn.
• Các trục dẫn hướng được căn chỉnh song song khi sử dụng nhiều trục.

Việc lựa chọn đúng đường kính trục giúp hạn chế độ rơ và đảm bảo chuyển động tuyến tính ổn định.

2. Thiết kế thân ngắn, tối ưu không gian

Một trong những ưu điểm chính của LMH35UU là thiết kế thân ngắn.

So với phiên bản thân dài cùng đường kính trục, cấu hình thân ngắn giúp giảm chiều dài chiếm dụng trong cơ cấu.

LMH35UU phù hợp khi:

• Không gian lắp đặt bị giới hạn.
• Bàn máy cần thiết kế gọn.
• Khoảng cách giữa các bộ phận nhỏ.
• Cần tối ưu kích thước cụm dẫn hướng.
• Cơ cấu không yêu cầu vùng dẫn hướng quá dài.

Thân ngắn không đồng nghĩa với tải trọng cao hơn hoặc thấp hơn trong mọi trường hợp. Khả năng chịu tải cần được xác định theo thông số kỹ thuật thực tế và điều kiện làm việc.

3. Mặt bích Oval thuận tiện lắp đặt

LMH35UU được thiết kế với mặt bích dạng Oval, cho phép bắt vít trực tiếp vào kết cấu máy.

Có thể sử dụng mặt bích để lắp lên:

• Bàn trượt.
• Bàn máy CNC.
• Giá đỡ.
• Khung máy.
• Cụm gá.
• Module tuyến tính.
• Cơ cấu tự động hóa.

Đây là ưu điểm đáng chú ý khi thiết kế máy vì con trượt có thể được cố định chắc chắn mà không cần chế tạo thêm cơ cấu giữ phức tạp.

4. Phù hợp hệ thống dẫn hướng trục tròn Ø35mm

Đường kính trục Ø35mm phù hợp với những cơ cấu cần kích thước dẫn hướng lớn hơn các dòng Ø12mm, Ø16mm, Ø20mm hoặc Ø25mm.

LMH35UU có thể được cân nhắc cho:

• Máy CNC.
• Máy gia công cơ khí.
• Bàn trượt công nghiệp.
• Thiết bị tự động hóa.
• Máy cấp phôi.
• Cơ cấu định vị.
• Module chuyển động tuyến tính.

Khi lựa chọn, cần đánh giá đồng thời tải trọng, tốc độ, gia tốc, hành trình và độ cứng của toàn bộ cơ cấu.

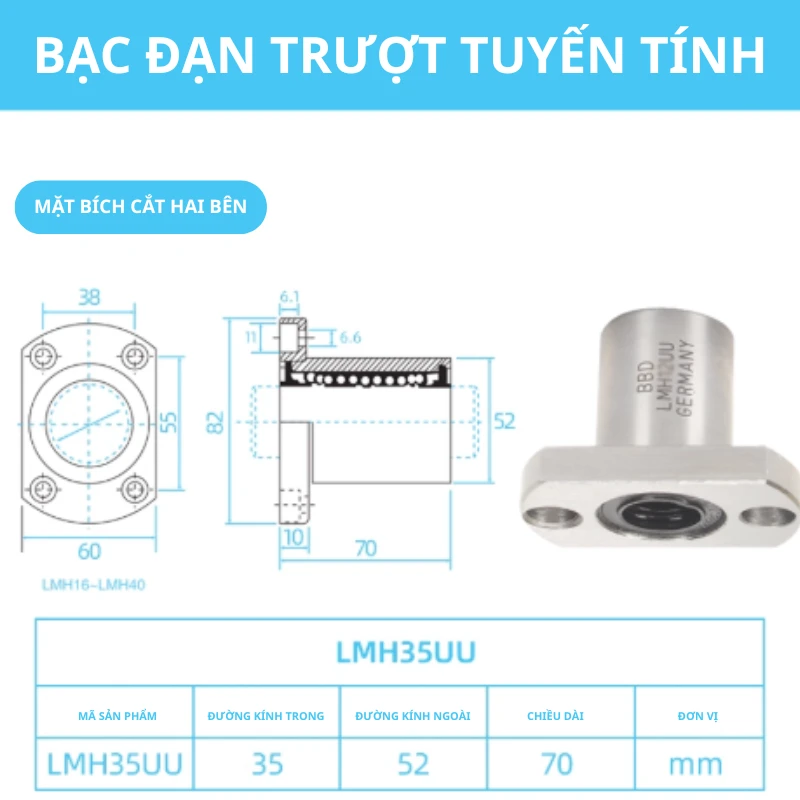

Thông số cơ bản của LMH35UU

Lưu ý: Chiều dài thân, kích thước mặt bích, khoảng cách lỗ, đường kính lỗ bắt vít, vật liệu và tải trọng cần được xác nhận theo catalog của nhà sản xuất cụ thể.

LMH35UU được ứng dụng ở đâu?

Máy CNC

LMH35UU có thể được sử dụng trong các cơ cấu dẫn hướng của:

• Máy CNC.
• Máy phay CNC.
• Máy cắt CNC.
• Máy khắc.
• Máy gia công cơ khí.
• Máy chế tạo theo yêu cầu.

Đối với máy CNC, cần tính toán tải trọng và lực gia công để xác định trục Ø35mm và con trượt có đáp ứng yêu cầu của hệ thống hay không.

Thiết bị tự động hóa

Trong hệ thống tự động hóa, LMH35UU có thể được sử dụng cho:

• Bàn trượt.
• Cơ cấu cấp phôi.
• Cơ cấu đẩy.
• Cơ cấu định vị.
• Cơ cấu di chuyển sản phẩm.
• Thiết bị kiểm tra.
• Module tuyến tính.
• Máy lắp ráp tự động.

Máy chế tạo cơ khí

Thiết kế mặt bích Oval giúp LMH35UU dễ dàng tích hợp vào các thiết bị chế tạo theo yêu cầu.

Sản phẩm đặc biệt phù hợp khi máy đã sử dụng trục dẫn hướng Ø35mm và cần con trượt có kết cấu thân ngắn.

Ưu điểm của con trượt LMH35UU

LMH35UU mang lại nhiều ưu điểm cho hệ thống dẫn hướng tuyến tính:

✅ Sử dụng trục dẫn hướng Ø35mm
✅ Thiết kế mặt bích Oval
✅ Phiên bản thân ngắn
✅ Tối ưu không gian lắp đặt
✅ Thuận tiện bắt vít lên bàn máy
✅ Phù hợp hệ thống dẫn hướng trục tròn
✅ Có thể sử dụng cho máy CNC
✅ Phù hợp nhiều thiết bị tự động hóa
✅ Có thể kết hợp với vít me
✅ Phù hợp các cơ cấu cần trục dẫn hướng Ø35mm

So sánh LMH35UU và LMH35LUU

Nếu cùng sử dụng trục dẫn hướng Ø35mm và mặt bích Oval, sự khác biệt chính nằm ở chiều dài thân.

Chọn LMH35UU khi

Bạn ưu tiên kích thước gọn, không gian theo chiều dài hạn chế và hệ thống không cần con trượt thân dài.

Chọn LMH35LUU khi

Cơ cấu cần vùng dẫn hướng dài hơn và không gian lắp đặt cho phép sử dụng con trượt thân dài.

LMH35UU có kết hợp với vít me được không?

Có.

Trong một cơ cấu chuyển động tuyến tính, LMH35UU có thể đảm nhiệm chức năng dẫn hướng, trong khi vít me đảm nhiệm chức năng truyền động.

Một cấu hình phổ biến:

Động cơ → Khớp nối → Vít me → Bàn trượt

kết hợp với:

Trục dẫn hướng Ø35mm → LMH35UU → Dẫn hướng bàn trượt

Trong hệ thống:

• Động cơ: tạo chuyển động quay.
• Vít me: biến chuyển động quay thành chuyển động tuyến tính.
• Trục Ø35mm: tạo đường dẫn hướng.
• LMH35UU: dẫn hướng bàn trượt.
• Bàn trượt: mang phôi hoặc đầu công tác.

Để cơ cấu vận hành ổn định, cần căn chỉnh chính xác trục dẫn hướng với vít me và hạn chế sai lệch song song.

Khi nào nên chọn LMH35UU?

1. Hệ thống sử dụng trục Ø35mm

Đây là điều kiện đầu tiên cần xác nhận.

2. Cần mặt bích Oval

Mặt bích giúp cố định con trượt trực tiếp vào bàn hoặc khung máy.

3. Cần thiết kế thân ngắn

LMH35UU phù hợp khi cần giảm chiều dài của cụm dẫn hướng.

4. Không gian lắp đặt hạn chế

Thiết kế thân ngắn giúp dễ bố trí các linh kiện khác.

5. Máy CNC hoặc hệ thống tự động hóa

LMH35UU có thể được lựa chọn nếu tải trọng, tốc độ, hành trình và môi trường làm việc đáp ứng yêu cầu kỹ thuật.

Cách lựa chọn LMH35UU chính xác

Kiểm tra đường kính trục

LMH35UU → trục dẫn hướng Ø35mm.

Không nên sử dụng trục sai kích thước vì có thể làm tăng độ rơ hoặc ma sát.

Kiểm tra mặt bích

Cần đối chiếu:

• Kích thước mặt bích.
• Khoảng cách tâm lỗ.
• Đường kính lỗ.
• Chiều cao lắp đặt.
• Vị trí lỗ bắt vít.

Kiểm tra tải trọng

Cần tính tổng:

• Trọng lượng bàn trượt.
• Trọng lượng phôi.
• Đầu công tác.
• Lực gia công.
• Tải lệch tâm.
• Gia tốc chuyển động.

Kiểm tra hành trình

Chiều dài trục cần đáp ứng đầy đủ hành trình và khoảng dự phòng của máy.

Kiểm tra độ song song

Nếu sử dụng nhiều trục Ø35mm, cần căn chỉnh chúng song song để giảm ma sát và hạn chế hiện tượng kẹt.

Hướng dẫn lắp đặt LMH35UU

Bước 1: Kiểm tra trục Ø35mm

Đảm bảo trục đúng đường kính, thẳng và không bị biến dạng.

Bước 2: Vệ sinh

Làm sạch bề mặt trục và bên trong con trượt.

Bước 3: Đưa con trượt vào trục

Lắp LMH35UU nhẹ nhàng, tránh va đập mạnh.

Bước 4: Cố định mặt bích

Bắt vít mặt bích Oval vào bàn trượt hoặc kết cấu máy.

Bước 5: Căn chỉnh

Kiểm tra độ song song của các trục và tương quan với vít me.

Bước 6: Kiểm tra chuyển động

Di chuyển bàn bằng tay để kiểm tra độ trơn và độ rơ.

Bước 7: Chạy thử

Vận hành ở tốc độ thấp trước khi chuyển sang tốc độ làm việc.

Bảo dưỡng con trượt LMH35UU

Để LMH35UU hoạt động ổn định, nên kiểm tra định kỳ:

Vệ sinh trục dẫn hướng

Loại bỏ bụi, phoi kim loại và chất bẩn trên bề mặt trục.

Kiểm tra độ rơ

Nếu xuất hiện độ rơ bất thường, cần kiểm tra cả con trượt và trục dẫn hướng.

Kiểm tra vít mặt bích

Đảm bảo vít cố định không bị lỏng trong quá trình vận hành.

Theo dõi chuyển động

Chú ý khi xuất hiện:

• Tiếng ồn bất thường.
• Chuyển động giật.
• Ma sát tăng.
• Kẹt.
• Độ rơ lớn.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với sản phẩm và môi trường làm việc.

Những lỗi thường gặp khi sử dụng LMH35UU

Sai đường kính trục: LMH35UU cần sử dụng đúng trục Ø35mm.

Trục bị cong: Có thể khiến con trượt chuyển động không đều.

Các trục không song song: Có thể làm tăng ma sát và gây kẹt.

Mặt bích lắp lệch: Có thể tạo tải phụ lên con trượt.

Không vệ sinh: Bụi và phoi có thể ảnh hưởng đến chuyển động.

Tải vượt thiết kế: Có thể làm giảm tuổi thọ của con trượt và trục dẫn hướng.

Câu hỏi thường gặp về LMH35UU

LMH35UU dùng trục bao nhiêu?

LMH35UU sử dụng trục dẫn hướng tròn Ø35mm.

LMH35UU là thân dài hay thân ngắn?

LMH35UU là phiên bản thân ngắn.

LMH35UU có mặt bích không?

Có. Sản phẩm có mặt bích dạng Oval để thuận tiện cố định vào bàn máy hoặc khung máy.

LMH35UU có dùng cho máy CNC không?

Có thể sử dụng cho máy CNC nếu tải trọng, tốc độ, hành trình và độ chính xác phù hợp với thiết kế.

LMH35UU có kết hợp với vít me không?

Có. LMH35UU có thể làm nhiệm vụ dẫn hướng, còn vít me đảm nhiệm chức năng truyền động.

LMH35UU khác LMH35LUU như thế nào?

Cả hai đều sử dụng trục Ø35mm và mặt bích Oval; LMH35UU có thân ngắn, còn LMH35LUU có thân dài.

Mua con trượt LMH35UU tại Raybi.vn

Nếu bạn đang tìm con trượt tròn mặt bích Oval thân ngắn LMH35UU, Raybi.vn có thể hỗ trợ tư vấn dựa trên đường kính trục, kích thước mặt bích, tải trọng, hành trình và kết cấu máy.

Các nhóm sản phẩm liên quan gồm:

• Con trượt tuyến tính.
• Bạc trượt tròn.
• Trục dẫn hướng.
• Ray trượt tuyến tính.
• Trục vít me.
• Gối đỡ vít me.
• Linh kiện máy CNC.
• Linh kiện cơ khí.
• Phụ kiện tự động hóa.

Để lựa chọn đúng model, khách hàng nên cung cấp model đang sử dụng, đường kính trục, kích thước mặt bích, hành trình, tải trọng hoặc hình ảnh thực tế. Raybi.vn sẽ hỗ trợ đối chiếu để hạn chế sai kích thước khi thay thế.
