Con trượt tròn mặt bích tròn thân ngắn LMF35UU – Giải pháp dẫn hướng tuyến tính cho máy CNC và tự động hóa

Con trượt tròn mặt bích tròn thân ngắn LMF35UU là linh kiện dẫn hướng tuyến tính được sử dụng để tạo chuyển động tịnh tiến ổn định trên trục dẫn hướng tròn Ø35 mm. Với thiết kế mặt bích tròn tích hợp và thân ngắn, LMF35UU phù hợp với các cơ cấu cần gá trực tiếp, tiết kiệm không gian và chuyển động tuyến tính ổn định.

Sản phẩm có thể được ứng dụng trong máy CNC, máy tự động hóa, máy gia công cơ khí, thiết bị lắp ráp, máy đóng gói và các hệ thống dẫn hướng tuyến tính sử dụng trục tròn.

1. LMF35UU là gì?

LMF35UU thuộc dòng linear bearing mặt bích tròn, sử dụng các viên bi tuần hoàn để hỗ trợ chuyển động tịnh tiến giữa con trượt và trục dẫn hướng.

Tên mã sản phẩm có thể hiểu như sau:

• LM: Linear Motion – chuyển động tuyến tính.
• F: dạng có mặt bích.
• 35: kích thước đường kính trục danh nghĩa Ø35 mm.
• UU: cấu hình phớt bảo vệ hai đầu theo quy ước phổ biến của dòng sản phẩm.

Điểm nổi bật của LMF35UU là mặt bích tròn và thân ngắn, cho phép cố định con trượt lên tấm gá hoặc cụm máy một cách thuận tiện.

Lưu ý: Kích thước ngoài, chiều dài thân, đường kính mặt bích, vị trí lỗ gá, tải trọng và dung sai có thể khác nhau giữa các nhà sản xuất. Khi mua thay thế, nên đối chiếu bản vẽ của đúng model.

2. Đặc điểm nổi bật của con trượt LMF35UU

Mặt bích tròn dễ gá lắp

Thiết kế mặt bích tích hợp giúp con trượt có thể được cố định trực tiếp lên khung hoặc tấm gá của máy.

Điều này giúp đơn giản hóa kết cấu khi so với các loại con trượt không có mặt bích.

Thân ngắn, tiết kiệm không gian

LMF35UU được thiết kế theo dạng thân ngắn, phù hợp với các cơ cấu có giới hạn về chiều dài lắp đặt.

Sử dụng trục Ø35 mm

Model LMF35UU được thiết kế cho trục dẫn hướng tròn Ø35 mm, phù hợp với các cơ cấu cần đường kính dẫn hướng lớn.

Chuyển động tuyến tính bằng bi

Cấu trúc bi tuần hoàn giúp tạo chuyển động lăn giữa con trượt và trục, hỗ trợ giảm ma sát khi hệ thống được lắp đặt và bôi trơn đúng cách.

Cấu hình UU

Cấu hình UU thường có phớt bảo vệ ở hai đầu, giúp hạn chế bụi và tạp chất xâm nhập vào bên trong trong điều kiện làm việc phù hợp.

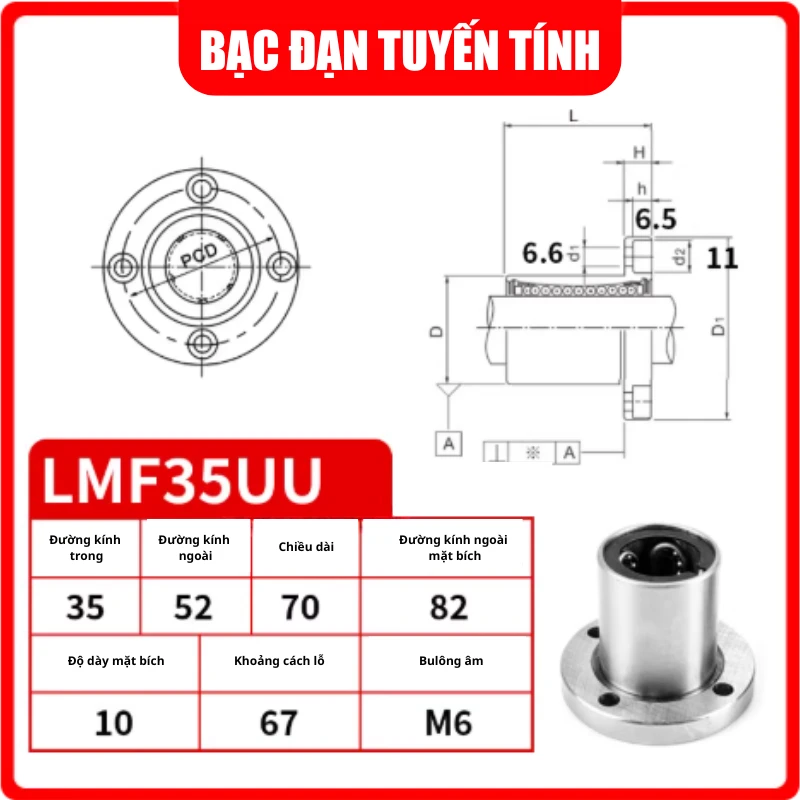

3. Thông số kỹ thuật LMF35UU

Thông tin cần xác nhận khi đặt hàng

Ngoài đường kính Ø35 mm, khách hàng nên kiểm tra:

• Đường kính ngoài.
• Chiều dài thân.
• Đường kính mặt bích.
• PCD và số lượng lỗ bắt vít.
• Độ dày mặt bích.
• Tải động và tải tĩnh.
• Dung sai lắp ghép.
• Vật liệu và thương hiệu.

Điều này đặc biệt quan trọng khi LMF35UU được dùng để thay thế linh kiện có sẵn trên máy.

4. Ưu điểm của LMF35UU

4.1. Tối ưu cho cơ cấu cần mặt bích

Mặt bích tròn giúp cố định con trượt trực tiếp vào cụm gá, tạo kết cấu chắc chắn và thuận tiện cho việc lắp đặt.

4.2. Tiết kiệm chiều dài

Thiết kế thân ngắn phù hợp với máy có không gian hạn chế theo phương trục.

4.3. Trục dẫn hướng Ø35 mm

Đường kính Ø35 mm đáp ứng nhu cầu của nhiều cơ cấu dẫn hướng có kích thước và tải trọng lớn hơn các dòng nhỏ.

4.4. Dễ tích hợp

LMF35UU có thể được sử dụng trong nhiều thiết kế máy sử dụng trục dẫn hướng tròn.

4.5. Hỗ trợ chuyển động ổn định

Khi kết hợp đúng với trục, độ đồng tâm và phương án bôi trơn, con trượt có thể đáp ứng tốt các cơ cấu chuyển động tịnh tiến.

5. Ứng dụng của con trượt tròn LMF35UU

LMF35UU có thể được sử dụng trong nhiều lĩnh vực cơ khí và tự động hóa.

Máy CNC

Ứng dụng trong các cơ cấu dẫn hướng phụ trợ, bàn trượt hoặc cơ cấu chuyển động tuyến tính.

Máy tự động hóa

Dùng trong máy lắp ráp, máy cấp phôi, máy kiểm tra và dây chuyền sản xuất tự động.

Máy gia công cơ khí

Phù hợp với các cơ cấu cần chuyển động tịnh tiến trên trục tròn.

Máy đóng gói

Có thể sử dụng cho cơ cấu đẩy, kéo, định vị hoặc điều chỉnh vị trí.

Robot công nghiệp

Có thể kết hợp với trục dẫn hướng để tạo chuyển động tuyến tính cho cơ cấu chuyên dụng.

Thiết bị kiểm tra

Phù hợp với các cơ cấu định vị và bàn trượt cần chuyển động tuyến tính.

6. LMF35UU khác gì LMF35LUU?

Đây là điểm rất quan trọng khi lựa chọn sản phẩm.

👉 Nếu máy đang sử dụng LMF35UU, không nên tự động thay bằng LMF35LUU chỉ vì cùng đường kính Ø35 mm. Chiều dài thân khác nhau có thể ảnh hưởng trực tiếp đến vị trí lắp đặt.

7. LMF35UU khác LM35UU như thế nào?

Nếu thiết kế máy có sẵn vị trí bắt vít dành cho mặt bích, LMF35UU sẽ thuận tiện hơn loại không có mặt bích.

8. Cách chọn LMF35UU phù hợp

Trước khi đặt mua, hãy kiểm tra các thông số sau.

1. Kiểm tra đường kính trục

LMF35UU sử dụng trục dẫn hướng Ø35 mm theo mã sản phẩm.

2. Kiểm tra kích thước mặt bích

Đo đường kính mặt bích và khoảng cách tâm các lỗ bắt vít.

3. Kiểm tra chiều dài

LMF35UU là phiên bản thân ngắn. Hãy đảm bảo chiều dài phù hợp với không gian máy.

4. Kiểm tra tải

Tính toán tải hướng kính, tải lệch tâm và mô-men tác dụng lên cụm con trượt.

5. Kiểm tra tốc độ

Với máy hoạt động tốc độ cao hoặc liên tục, cần đánh giá đồng bộ trục, con trượt và chế độ bôi trơn.

6. Kiểm tra môi trường

Môi trường có nhiều bụi, phoi, dầu hoặc hơi ẩm cần có phương án bảo vệ và bảo dưỡng phù hợp.

9. Hướng dẫn lắp đặt LMF35UU đúng cách

Để con trượt vận hành ổn định, có thể thực hiện theo quy trình sau:

Bước 1: Kiểm tra model LMF35UU và trục Ø35 mm.

Bước 2: Vệ sinh sạch trục trước khi lắp.

Bước 3: Kiểm tra độ thẳng của trục.

Bước 4: Đưa con trượt vào trục nhẹ nhàng.

Bước 5: Đặt mặt bích đúng vị trí trên cụm gá.

Bước 6: Siết vít đều, tránh tạo lực lệch.

Bước 7: Kiểm tra chuyển động bằng tay.

Bước 8: Chạy thử với tải thấp trước khi vận hành chính thức.

10. Những lỗi thường gặp khi sử dụng LMF35UU

Trục không đúng Ø35 mm

Sai đường kính có thể làm phát sinh độ rơ hoặc gây kẹt.

Trục bị cong

Trục không thẳng khiến tải phân bố không đều lên các viên bi.

Lắp mặt bích lệch

Lực lệch có thể làm con trượt chuyển động nặng.

Hai trục không song song

Đây là nguyên nhân phổ biến khiến hệ thống dẫn hướng bị bó.

Bụi và phoi xâm nhập

Môi trường gia công CNC có nhiều phoi kim loại cần đặc biệt chú ý đến vệ sinh và bảo vệ con trượt.

Chọn sai chiều dài

LMF35UU thân ngắn và LMF35LUU thân dài không nên được thay thế tùy tiện.

11. Khi nào nên chọn LMF35UU?

LMF35UU là lựa chọn phù hợp khi hệ thống của bạn có những yêu cầu sau:

• Cần con trượt tròn Ø35 mm.
• Cần mặt bích tròn.
• Không gian theo chiều dài bị hạn chế.
• Cần thiết kế con trượt thân ngắn.
• Cần dẫn hướng tuyến tính cho máy CNC.
• Cần linh kiện cho hệ thống tự động hóa.
• Muốn cố định con trượt trực tiếp vào tấm gá.

Nếu cần vùng dẫn hướng dài hơn, có thể xem xét phiên bản LMF35LUU, nhưng phải kiểm tra lại toàn bộ kích thước lắp đặt.

12. Bảo dưỡng con trượt LMF35UU

Bảo dưỡng đúng cách giúp hệ thống duy trì chuyển động ổn định lâu hơn.

Vệ sinh trục thường xuyên

Đặc biệt quan trọng đối với máy CNC và máy gia công có nhiều phoi.

Kiểm tra độ rơ

Nếu xuất hiện độ rơ lớn bất thường, cần kiểm tra cả con trượt và trục dẫn hướng.

Kiểm tra phớt

Phớt bị rách hoặc biến dạng có thể làm giảm khả năng bảo vệ bên trong.

Kiểm tra bôi trơn

Sử dụng chất bôi trơn phù hợp với điều kiện vận hành.

Kiểm tra độ thẳng và song song

Đối với hệ thống sử dụng nhiều trục, cần đảm bảo các trục được căn chỉnh chính xác.

13. Vì sao phải chọn đúng con trượt và trục?

Con trượt tuyến tính hoạt động như một cụm dẫn hướng, vì vậy không thể chỉ quan tâm đến riêng con trượt.

Nếu trục không phù hợp có thể xuất hiện:

• Độ rơ.
• Tiếng ồn.
• Rung.
• Chuyển động không đều.
• Tăng ma sát.
• Mài mòn nhanh.
• Giảm độ chính xác.
• Giảm tuổi thọ linh kiện.

Do đó, khi mua LMF35UU, nên kiểm tra đồng thời con trượt + trục dẫn hướng + cụm gá + tải trọng thực tế.

14. Câu hỏi thường gặp về LMF35UU

LMF35UU dùng trục bao nhiêu?

LMF35UU dùng cho trục dẫn hướng Ø35 mm theo mã kích thước của sản phẩm.

LMF35UU có mặt bích không?

Có. Đây là con trượt dạng mặt bích tròn thuộc dòng LMF.

LMF35UU là thân dài hay thân ngắn?

LMF35UU là con trượt thân ngắn.

LMF35UU có dùng cho máy CNC không?

Có thể sử dụng trong các cơ cấu CNC phù hợp với dẫn hướng trục tròn và đáp ứng yêu cầu về tải, tốc độ và độ chính xác.

LMF35UU khác LMF35LUU thế nào?

Hai model cùng dùng trục Ø35 mm nhưng LMF35UU là thân ngắn, còn LMF35LUU là thân dài. Đây là khác biệt quan trọng khi thay thế.

Có thể thay LM35UU bằng LMF35UU không?

Không nên thay trực tiếp nếu chưa kiểm tra vị trí gá. LMF35UU có mặt bích nên kết cấu lắp đặt khác LM35UU.

Làm sao để xác định đúng model?

Hãy đo đường kính trục, chiều dài con trượt, đường kính mặt bích và vị trí lỗ gá. Nếu có sản phẩm cũ, nên chụp ảnh gửi cho đơn vị tư vấn để đối chiếu.

15. Mua con trượt tròn mặt bích tròn thân ngắn LMF35UU tại RayBi

Nếu bạn đang cần LMF35UU cho máy CNC, máy tự động hóa hoặc hệ thống dẫn hướng tuyến tính, hãy kiểm tra đúng kích thước trước khi đặt hàng.

RayBi.vn hỗ trợ tư vấn lựa chọn con trượt và linh kiện dẫn hướng dựa trên nhu cầu thực tế của khách hàng.

Bạn có thể gửi:

• Model sản phẩm đang sử dụng.
• Đường kính trục.
• Kích thước mặt bích.
• Chiều dài con trượt.
• Hình ảnh sản phẩm.
• Số lượng cần mua.
• Mục đích sử dụng.
