Con trượt tròn mặt bích tròn thân ngắn LMF50UU – Giải pháp dẫn hướng tuyến tính cho máy CNC và tự động hóa

Con trượt tròn mặt bích tròn thân ngắn LMF50UU là linh kiện dẫn hướng tuyến tính dùng kết hợp với trục dẫn hướng tròn Ø50 mm, phù hợp cho các cơ cấu chuyển động tịnh tiến trong máy CNC, máy tự động hóa và thiết bị cơ khí.

Với thiết kế mặt bích tròn, thân ngắn và cấu hình UU, LMF50UU giúp việc cố định con trượt vào cụm gá trở nên thuận tiện, đồng thời tối ưu không gian theo chiều dài. Đây là lựa chọn đáng cân nhắc khi hệ thống yêu cầu cơ cấu dẫn hướng trục tròn có kích thước lớn.

1. LMF50UU là gì?

LMF50UU thuộc dòng linear bearing dạng mặt bích tròn, được thiết kế để tạo chuyển động tuyến tính trên trục dẫn hướng tròn.

Có thể hiểu mã sản phẩm như sau:

• LM: Linear Motion – chuyển động tuyến tính.
• F: kiểu có mặt bích.
• 50: đường kính trục danh nghĩa Ø50 mm.
• UU: cấu hình có phớt bảo vệ ở hai đầu theo quy ước phổ biến của dòng sản phẩm.

Điểm nổi bật của LMF50UU là phần mặt bích tròn tích hợp, giúp con trượt có thể được cố định trực tiếp vào tấm gá hoặc kết cấu máy.

Lưu ý: Các kích thước như đường kính ngoài, chiều dài thân, đường kính mặt bích, vị trí lỗ gá, tải trọng và dung sai có thể khác nhau tùy nhà sản xuất. Khi thay thế, nên đối chiếu bản vẽ của đúng model.

2. Đặc điểm nổi bật của con trượt LMF50UU

Mặt bích tròn thuận tiện khi lắp đặt

Mặt bích giúp cố định con trượt trực tiếp lên cụm gá, phù hợp với các thiết kế máy dạng tấm hoặc cơ cấu cần tháo lắp linh kiện thuận tiện.

Thân ngắn, tối ưu chiều dài

Thiết kế thân ngắn giúp giảm không gian cần thiết theo phương trục so với các phiên bản thân dài.

Dùng trục dẫn hướng Ø50 mm

LMF50UU được định danh cho trục tròn Ø50 mm, phù hợp với các cơ cấu dẫn hướng có kích thước lớn và yêu cầu độ cứng vững cao hơn các dòng đường kính nhỏ.

Chuyển động tuyến tính bằng bi

Cấu trúc bi tuần hoàn hỗ trợ chuyển động tịnh tiến với ma sát thấp khi con trượt được lắp đặt đúng với trục dẫn hướng.

Cấu hình UU

Cấu hình UU thường có phớt bảo vệ hai đầu, hỗ trợ hạn chế bụi và tạp chất xâm nhập vào khu vực làm việc bên trong.

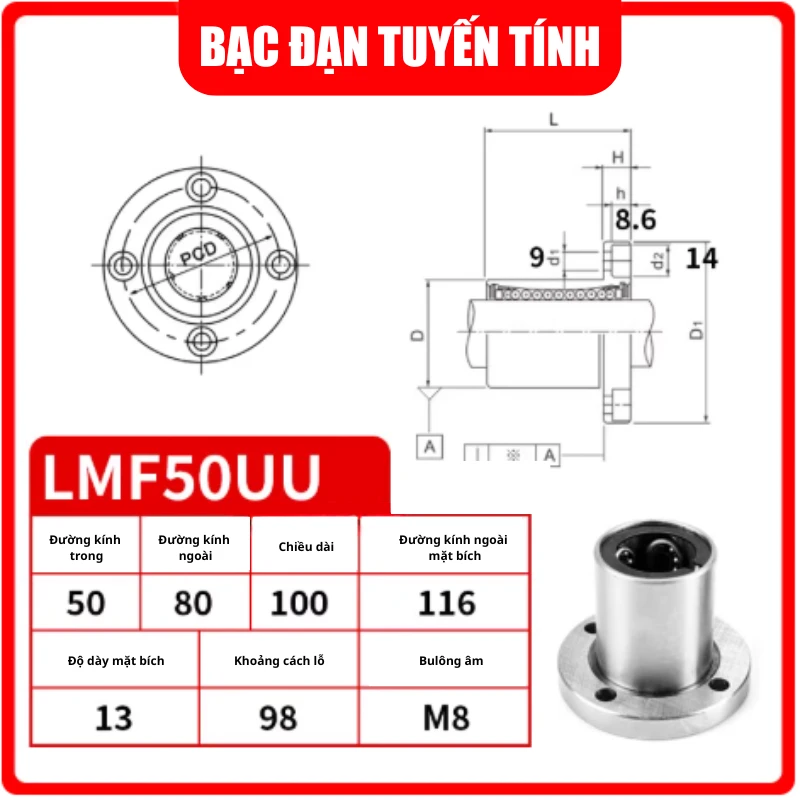

3. Thông số kỹ thuật LMF50UU

Các thông số nên kiểm tra trước khi đặt hàng

Ngoài đường kính Ø50 mm, khách hàng nên xác nhận:

• Đường kính ngoài con trượt.
• Chiều dài thân.
• Đường kính mặt bích.
• Độ dày mặt bích.
• Số lượng và vị trí lỗ bắt vít.
• Tải động và tải tĩnh.
• Dung sai lắp ghép.
• Vật liệu.
• Thương hiệu hoặc tiêu chuẩn sản phẩm.

4. Ưu điểm của con trượt tròn mặt bích LMF50UU

4.1. Mặt bích tích hợp

Mặt bích tròn giúp việc cố định con trượt lên tấm gá trở nên thuận tiện, giảm nhu cầu sử dụng thêm một số cơ cấu giữ.

4.2. Thân ngắn

LMF50UU phù hợp với những thiết kế máy cần đường kính dẫn hướng lớn nhưng không muốn tăng quá nhiều chiều dài cụm trượt.

4.3. Đường kính trục Ø50 mm

Kích thước Ø50 mm phù hợp với những cơ cấu cần trục dẫn hướng có đường kính lớn.

4.4. Chuyển động tuyến tính

Khi kết hợp với trục phù hợp và được căn chỉnh chính xác, LMF50UU có thể hỗ trợ chuyển động tịnh tiến ổn định.

4.5. Dễ tích hợp

Kiểu dáng mặt bích giúp LMF50UU dễ dàng tích hợp vào nhiều thiết kế máy cơ khí và tự động hóa.

5. LMF50UU được ứng dụng ở đâu?

Con trượt LMF50UU có thể được sử dụng trong nhiều thiết bị có cơ cấu chuyển động tuyến tính.

Máy CNC

Có thể ứng dụng trong các cơ cấu dẫn hướng phụ trợ, bàn trượt hoặc cơ cấu tịnh tiến sử dụng trục tròn.

Máy tự động hóa

Phù hợp với máy lắp ráp, máy cấp phôi, máy kiểm tra và dây chuyền sản xuất tự động.

Máy gia công cơ khí

Có thể sử dụng trong các cơ cấu cần chuyển động tịnh tiến trên trục dẫn hướng tròn.

Máy đóng gói

Ứng dụng cho các cơ cấu đẩy, kéo, định vị hoặc điều chỉnh vị trí.

Thiết bị công nghiệp

Phù hợp với các bàn trượt và cơ cấu dẫn hướng chuyên dụng.

Robot và cơ cấu chuyển động

Có thể kết hợp với trục tròn để tạo chuyển động tuyến tính trong các thiết bị tự động.

6. So sánh LMF50UU với LM50UU

Đây là hai kiểu con trượt có cùng đường kính trục nhưng khác biệt về thiết kế gá.

👉 Nếu thiết kế máy đã có sẵn vị trí bắt vít cho mặt bích tròn, LMF50UU có thể giúp đơn giản hóa phương án lắp đặt.

7. LMF50UU khác LMF50LUU như thế nào?

Không nên thay thế LMF50UU và LMF50LUU chỉ dựa vào đường kính Ø50 mm. Chiều dài thân khác nhau có thể ảnh hưởng đến vị trí gá và hành trình thiết kế.

8. Cách chọn đúng LMF50UU

Để tránh mua nhầm sản phẩm, hãy kiểm tra lần lượt:

1. Đường kính trục

LMF50UU được định danh cho trục dẫn hướng Ø50 mm.

2. Kích thước mặt bích

Kiểm tra đường kính mặt bích, độ dày và vị trí các lỗ bắt vít.

3. Chiều dài thân

Đảm bảo phiên bản thân ngắn phù hợp với khoảng không gian thực tế.

4. Tải trọng

Tính toán khối lượng cụm chuyển động, lực tác dụng và tải lệch tâm.

5. Tốc độ chuyển động

Đối với máy chạy liên tục hoặc tốc độ cao, cần đánh giá cả trục, con trượt và chế độ bôi trơn.

6. Môi trường làm việc

Nếu máy hoạt động trong môi trường nhiều bụi, phoi kim loại hoặc dầu, cần có phương án bảo vệ và vệ sinh phù hợp.

9. Hướng dẫn lắp đặt LMF50UU

Lắp đặt chính xác là yếu tố quan trọng để con trượt hoạt động ổn định.

Bước 1: Kiểm tra linh kiện

Kiểm tra model LMF50UU và trục dẫn hướng Ø50 mm.

Bước 2: Làm sạch trục

Loại bỏ bụi, phoi và dị vật trước khi đưa con trượt vào.

Bước 3: Kiểm tra độ thẳng

Đảm bảo trục không bị cong hoặc biến dạng.

Bước 4: Lắp con trượt

Đưa LMF50UU vào trục nhẹ nhàng, tránh va đập mạnh.

Bước 5: Căn chỉnh mặt bích

Đặt mặt bích đúng vị trí trên cụm gá.

Bước 6: Siết vít đều

Siết các vít theo trình tự phù hợp để hạn chế lực lệch lên thân con trượt.

Bước 7: Kiểm tra chuyển động

Di chuyển thử trên toàn bộ hành trình trước khi vận hành có tải.

10. Các lỗi thường gặp khi sử dụng LMF50UU

Sai đường kính trục

Trục không đúng Ø50 mm có thể gây độ rơ hoặc làm con trượt bị kẹt.

Trục không thẳng

Trục cong làm tải phân bố không đều lên hệ thống bi.

Mặt bích lắp lệch

Lắp lệch có thể tạo lực ngang không mong muốn.

Nhiều trục không song song

Đây là nguyên nhân phổ biến gây hiện tượng bó hoặc chuyển động nặng.

Không vệ sinh định kỳ

Bụi và phoi kim loại có thể ảnh hưởng đến khả năng chuyển động của con trượt.

Chọn sai chiều dài

LMF50UU thân ngắn và LMF50LUU thân dài có kích thước sử dụng khác nhau, không nên thay thế tùy tiện.

11. Khi nào nên chọn LMF50UU?

Bạn nên cân nhắc LMF50UU khi:

• Cần con trượt cho trục Ø50 mm.
• Cần mặt bích tròn để cố định.
• Không gian theo chiều dài bị hạn chế.
• Muốn sử dụng thiết kế thân ngắn.
• Cần cơ cấu dẫn hướng tuyến tính.
• Ứng dụng trong máy CNC hoặc tự động hóa.
• Muốn đơn giản hóa việc gá con trượt vào tấm máy.

Nếu cần vùng dẫn hướng dài hơn, hãy xem xét phiên bản thân dài như LMF50LUU và kiểm tra lại toàn bộ kích thước lắp đặt.

12. Bảo dưỡng con trượt LMF50UU

Để duy trì hiệu suất của hệ thống dẫn hướng, nên thực hiện kiểm tra định kỳ.

Vệ sinh trục

Đặc biệt quan trọng đối với máy gia công có phoi kim loại.

Kiểm tra độ rơ

Độ rơ tăng bất thường có thể là dấu hiệu cần kiểm tra con trượt hoặc trục.

Kiểm tra phớt

Phớt cần được kiểm tra để phát hiện rách, biến dạng hoặc hư hỏng.

Kiểm tra bôi trơn

Duy trì lượng chất bôi trơn phù hợp với điều kiện vận hành.

Kiểm tra độ đồng tâm

Đảm bảo trục và cụm gá được căn chỉnh chính xác.

13. Vì sao cần chọn đúng LMF50UU và trục dẫn hướng?

Con trượt và trục dẫn hướng hoạt động như một cụm dẫn hướng hoàn chỉnh. Chỉ chọn đúng đường kính là chưa đủ.

Nếu lắp đặt không phù hợp, hệ thống có thể xuất hiện:

• Độ rơ.
• Rung động.
• Tiếng ồn.
• Chuyển động không đều.
• Tăng ma sát.
• Mài mòn nhanh.
• Giảm độ chính xác.
• Giảm tuổi thọ linh kiện.

Vì vậy, khi lựa chọn LMF50UU, nên đánh giá đồng thời đường kính trục, độ chính xác trục, tải trọng, tốc độ, phương án gá và môi trường làm việc.

14. Câu hỏi thường gặp về LMF50UU

LMF50UU dùng trục bao nhiêu?

LMF50UU dùng cho trục dẫn hướng Ø50 mm theo quy ước mã sản phẩm.

LMF50UU có mặt bích không?

Có. LMF50UU là dòng con trượt mặt bích tròn.

LMF50UU là thân dài hay thân ngắn?

LMF50UU thuộc loại thân ngắn.

LMF50UU có dùng cho máy CNC được không?

Có thể sử dụng trong các cơ cấu CNC phù hợp với dẫn hướng trục tròn và đáp ứng yêu cầu về tải, tốc độ và độ chính xác.

LMF50UU khác LMF50LUU như thế nào?

Cả hai đều dùng trục Ø50 mm nhưng LMF50UU có thân ngắn, trong khi LMF50LUU có thân dài.

LMF50UU có thay thế LM50UU được không?

Không nên thay thế trực tiếp nếu chưa kiểm tra phương án gá. LMF50UU có mặt bích, còn LM50UU không có mặt bích.

Làm sao xác định đúng LMF50UU?

Nên kiểm tra đường kính trục, chiều dài con trượt, đường kính mặt bích, vị trí lỗ gá và kích thước tổng thể. Nếu có sản phẩm cũ, khách hàng có thể gửi hình ảnh để được hỗ trợ đối chiếu.

15. Mua con trượt tròn mặt bích tròn thân ngắn LMF50UU tại RayBi

Nếu bạn đang tìm con trượt LMF50UU cho máy CNC, máy tự động hóa hoặc cơ cấu dẫn hướng tuyến tính, hãy kiểm tra chính xác kích thước trước khi đặt hàng.

RayBi.vn hỗ trợ tư vấn lựa chọn con trượt và linh kiện dẫn hướng dựa trên model, kích thước và nhu cầu sử dụng thực tế.

Khách hàng có thể gửi:

• Model sản phẩm đang dùng.
• Đường kính trục.
• Kích thước mặt bích.
• Chiều dài con trượt.
• Hình ảnh sản phẩm.
• Số lượng cần mua.
• Mục đích sử dụng.
