Con trượt tròn mặt bích tròn thân ngắn LMF30UU – Giải pháp dẫn hướng tuyến tính cho máy CNC và tự động hóa

Con trượt tròn mặt bích tròn thân ngắn LMF30UU là linh kiện dẫn hướng tuyến tính được thiết kế để kết hợp với trục dẫn hướng tròn Ø30 mm, tạo chuyển động tịnh tiến ổn định cho các cơ cấu máy.

Nhờ thiết kế mặt bích tròn, thân ngắn và cấu hình UU, LMF30UU phù hợp với nhiều hệ thống như máy CNC, máy tự động hóa, thiết bị cơ khí chính xác, máy lắp ráp và các cơ cấu chuyển động tuyến tính.

Đây là lựa chọn đáng cân nhắc khi hệ thống yêu cầu con trượt tròn có mặt bích để gá trực tiếp, đồng thời cần tối ưu không gian theo chiều dài.

1. Con trượt LMF30UU là gì?

LMF30UU thuộc nhóm linear bearing dạng mặt bích tròn, sử dụng nguyên lý bi tuần hoàn để hỗ trợ chuyển động tuyến tính trên trục dẫn hướng.

Trong mã sản phẩm:

• LM: Linear Motion – chuyển động tuyến tính.
• F: thiết kế có mặt bích.
• 30: đường kính trục danh nghĩa Ø30 mm.
• UU: cấu hình có phớt che hai đầu theo quy ước thông dụng của dòng sản phẩm.

Điểm khác biệt của LMF30UU so với con trượt không mặt bích nằm ở phần mặt bích tròn tích hợp trên thân, giúp thuận tiện cố định vào tấm gá hoặc kết cấu máy.

Lưu ý: Kích thước ngoài, chiều dài, đường kính mặt bích, vị trí lỗ gá, tải trọng và dung sai có thể khác nhau giữa các nhà sản xuất. Khi thay thế, nên đối chiếu bản vẽ của đúng sản phẩm.

2. Đặc điểm nổi bật của LMF30UU

Mặt bích tròn dễ lắp đặt

Mặt bích giúp cố định LMF30UU vào cụm gá mà không cần thiết kế thêm cơ cấu giữ phức tạp.

Đây là ưu điểm quan trọng đối với những máy có kết cấu dạng tấm hoặc cần tháo lắp cụm dẫn hướng thường xuyên.

Thân ngắn, tối ưu không gian

LMF30UU thuộc kiểu thân ngắn, giúp hạn chế chiều dài của cụm dẫn hướng.

Thiết kế này đặc biệt hữu ích khi không gian theo phương trục bị giới hạn.

Dùng trục dẫn hướng Ø30 mm

Model LMF30UU được thiết kế cho trục tròn Ø30 mm, phù hợp với những cơ cấu cần đường kính dẫn hướng lớn hơn các dòng Ø12, Ø16, Ø20 hoặc Ø25 mm.

Chuyển động tuyến tính bằng bi

Cấu trúc bi tuần hoàn hỗ trợ chuyển động tịnh tiến với ma sát thấp khi được lắp đặt đúng và sử dụng trục dẫn hướng phù hợp.

Cấu hình UU

Phớt hai đầu giúp hạn chế bụi và tạp chất xâm nhập vào khu vực làm việc bên trong con trượt trong điều kiện sử dụng thông thường.

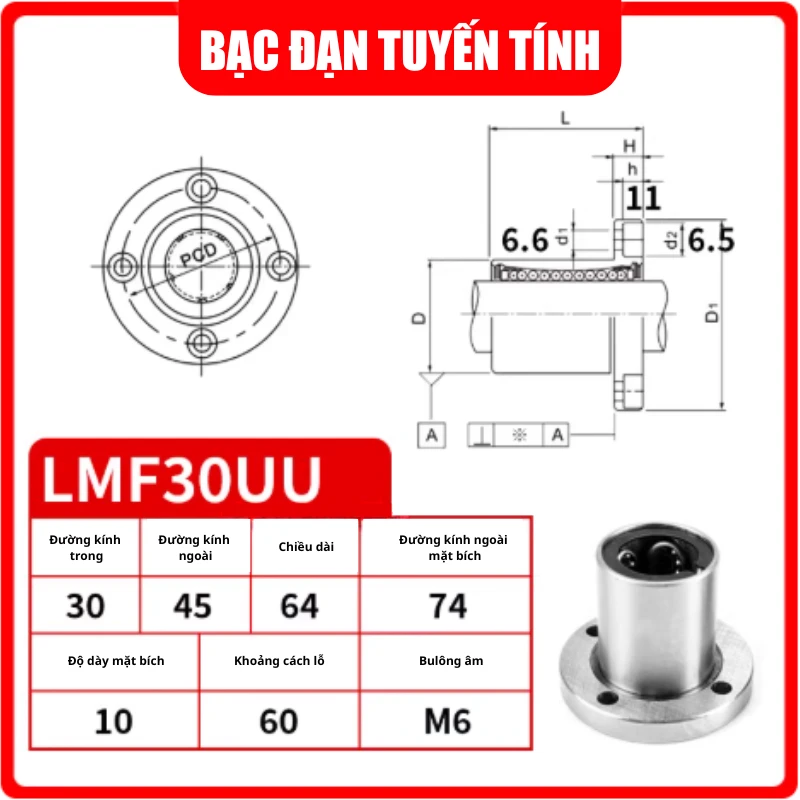

3. Thông số kỹ thuật LMF30UU

Quan trọng: Bảng trên tập trung vào đặc điểm nhận dạng chính của model. Các thông số như đường kính ngoài, chiều dài thân, đường kính mặt bích, PCD, tải động, tải tĩnh và khối lượng cần được xác nhận theo catalogue của nhà sản xuất cụ thể trước khi thiết kế hoặc thay thế.

4. Ưu điểm của con trượt tròn LMF30UU

4.1. Thiết kế nhỏ gọn theo chiều dài

Thân ngắn giúp LMF30UU phù hợp với những thiết kế máy không có nhiều không gian dọc theo trục.

4.2. Mặt bích tích hợp

Không cần sử dụng thêm một số phương án gá giữ phức tạp, mặt bích giúp việc cố định con trượt trở nên thuận tiện hơn.

4.3. Phù hợp trục Ø30 mm

Đường kính Ø30 mm đáp ứng nhiều cơ cấu dẫn hướng có tải và kích thước trung bình.

4.4. Chuyển động ổn định

Khi kết hợp đúng với trục dẫn hướng, căn chỉnh chính xác và bôi trơn phù hợp, hệ thống có thể tạo chuyển động tuyến tính ổn định.

4.5. Dễ tích hợp vào máy

Kiểu thiết kế LMF được sử dụng phổ biến trong các hệ thống cơ khí cần bạc dẫn hướng tuyến tính có mặt bích.

5. LMF30UU được ứng dụng trong những thiết bị nào?

LMF30UU có thể được cân nhắc cho nhiều hệ thống chuyển động tuyến tính.

Máy CNC

Ứng dụng trong các cơ cấu phụ trợ, bàn trượt hoặc hệ thống dẫn hướng sử dụng trục tròn.

Máy tự động hóa

Phù hợp với các cụm chuyển động trong máy lắp ráp, máy cấp phôi và dây chuyền tự động.

Máy đóng gói

Có thể dùng cho cơ cấu đẩy, kéo hoặc điều chỉnh vị trí sản phẩm.

Máy gia công

Dùng trong các cơ cấu cần chuyển động tịnh tiến trên trục dẫn hướng tròn.

Robot và cơ cấu Pick & Place

Có thể kết hợp với trục dẫn hướng để tạo chuyển động tuyến tính cho các cơ cấu chuyên dụng.

Thiết bị kiểm tra

Phù hợp với bàn trượt hoặc cơ cấu định vị trong thiết bị kiểm tra sản phẩm.

6. So sánh LMF30UU với LM30UU

Một trong những câu hỏi phổ biến khi lựa chọn con trượt là LMF30UU khác LM30UU như thế nào?

Nếu máy đã có sẵn tấm gá với vị trí bắt vít cho mặt bích, LMF30UU thường là lựa chọn thuận tiện hơn.

7. LMF30UU và LMF30LUU khác nhau thế nào?

Đây cũng là điểm cần lưu ý khi đặt hàng.

👉 Nếu khách hàng đang thay thế LMF30LUU bằng LMF30UU, không nên chỉ dựa vào đường kính Ø30 mm. Cần kiểm tra lại chiều dài thân và khoảng cách lắp đặt.

8. Cách chọn đúng LMF30UU

Để tránh mua nhầm model, hãy kiểm tra các yếu tố sau.

Đường kính trục

LMF30UU sử dụng trục dẫn hướng Ø30 mm theo mã sản phẩm.

Kích thước mặt bích

Đo đường kính mặt bích và kiểm tra vị trí các lỗ bắt vít trên cụm gá.

Chiều dài con trượt

Đảm bảo phiên bản thân ngắn phù hợp với khoảng không gian thực tế của máy.

Tải trọng

Tính toán khối lượng cụm chuyển động, lực tác dụng và mô-men nếu tải nằm lệch tâm.

Tốc độ

Đối với máy chạy tốc độ cao hoặc hoạt động liên tục, cần lựa chọn đồng bộ trục, con trượt và chế độ bôi trơn.

Môi trường làm việc

Nếu hệ thống có bụi, phoi, dầu hoặc hơi ẩm, cần đánh giá phương án bảo vệ và bảo dưỡng phù hợp.

9. Hướng dẫn lắp đặt LMF30UU

Lắp đặt đúng giúp hạn chế tình trạng con trượt bị kẹt, chạy nặng hoặc nhanh mòn.

Bước 1: Kiểm tra linh kiện

Kiểm tra LMF30UU, trục Ø30 mm và vị trí lắp đặt.

Bước 2: Vệ sinh trục

Loại bỏ bụi, dầu bẩn, phoi kim loại hoặc dị vật trên bề mặt trục.

Bước 3: Đưa con trượt vào trục

Đưa con trượt nhẹ nhàng vào trục. Không dùng búa hoặc lực va đập trực tiếp lên thân sản phẩm.

Bước 4: Căn chỉnh mặt bích

Đặt mặt bích đúng vị trí lỗ gá.

Bước 5: Siết vít đều

Siết các vít theo trình tự phù hợp để tránh tạo lực lệch lên thân con trượt.

Bước 6: Kiểm tra chuyển động

Di chuyển thử trên toàn bộ hành trình để phát hiện hiện tượng kẹt hoặc tăng ma sát.

Bước 7: Vận hành thử

Sau khi hệ thống chuyển động ổn định, tiến hành chạy thử với tải tăng dần.

10. Những lỗi thường gặp khi sử dụng LMF30UU

Dùng sai đường kính trục

Trục không đúng Ø30 mm có thể tạo khe hở bất thường hoặc gây kẹt.

Trục bị cong

Trục dẫn hướng không thẳng làm con trượt chịu tải không đều.

Hai trục không song song

Đối với hệ thống sử dụng nhiều trục, sai lệch song song có thể khiến con trượt bị bó.

Lắp mặt bích lệch

Việc bắt vít khi thân con trượt chưa được căn chỉnh có thể gây lực ngang không mong muốn.

Bỏ qua việc vệ sinh

Bụi và phoi kim loại có thể ảnh hưởng đến bi và phớt.

Chọn model chỉ dựa vào đường kính

Hai sản phẩm cùng dùng trục Ø30 mm vẫn có thể khác nhau về chiều dài, mặt bích, vị trí lỗ gá và cấu hình.

11. Khi nào nên chọn LMF30UU?

Bạn nên cân nhắc LMF30UU khi:

• Cần con trượt cho trục Ø30 mm.
• Cần mặt bích tròn để bắt cố định.
• Không gian theo chiều dài bị hạn chế.
• Thiết kế máy cần con trượt thân ngắn.
• Cần dẫn hướng tuyến tính cho máy CNC.
• Cần linh kiện cho hệ thống tự động hóa.
• Muốn thay thế con trượt có cùng kiểu thiết kế và kích thước lắp đặt.

Ngược lại, nếu hệ thống cần vùng dẫn hướng dài hơn, nên kiểm tra các phiên bản LMF30LUU hoặc model tương đương.

12. Bảo dưỡng LMF30UU như thế nào?

Để duy trì chuyển động ổn định, nên xây dựng lịch kiểm tra định kỳ:

Kiểm tra trục: phát hiện xước, gỉ, biến dạng hoặc bụi bẩn.

Kiểm tra con trượt: theo dõi tiếng ồn, độ rơ và cảm giác chuyển động.

Kiểm tra phớt: đảm bảo phớt không bị rách hoặc biến dạng.

Kiểm tra bôi trơn: bổ sung chất bôi trơn phù hợp khi cần thiết.

Kiểm tra độ đồng tâm: đặc biệt quan trọng đối với hệ thống có hai hoặc nhiều trục.

Kiểm tra tải: nếu máy có hiện tượng chạy nặng sau khi thay đổi cơ cấu, cần đánh giá lại tải tác động lên con trượt.

13. Vì sao nên chọn đúng kích thước ngay từ đầu?

Một con trượt có chất lượng tốt nhưng không phù hợp với thiết kế máy vẫn có thể gây ra nhiều vấn đề.

Ví dụ:

• Không lắp vừa vị trí gá.
• Sai khoảng cách lỗ bắt vít.
• Chiều dài thân không phù hợp.
• Trục và con trượt không tương thích.
• Phát sinh độ rơ.
• Tăng lực ma sát.
• Giảm độ chính xác chuyển động.
• Phải gia công lại cụm gá.

Vì vậy, trước khi mua LMF30UU, khách hàng nên gửi hình ảnh sản phẩm cũ hoặc bản vẽ kích thước để được kiểm tra model chính xác.

14. Câu hỏi thường gặp về con trượt LMF30UU

LMF30UU dùng trục bao nhiêu?

LMF30UU dùng cho trục dẫn hướng Ø30 mm theo quy ước mã sản phẩm.

LMF30UU có mặt bích không?

Có. LMF30UU là con trượt thuộc dòng LMF có mặt bích tròn.

LMF30UU là thân dài hay thân ngắn?

LMF30UU thuộc phiên bản thân ngắn; đây là điểm khác biệt quan trọng khi so sánh với LMF30LUU.

LMF30UU có dùng cho máy CNC được không?

Có thể sử dụng cho các cơ cấu CNC phù hợp với dẫn hướng trục tròn, miễn là tải trọng, tốc độ, độ chính xác và phương án lắp đặt đáp ứng yêu cầu.

LMF30UU có thay thế được LM30UU không?

Không nên thay thế trực tiếp nếu chưa kiểm tra vị trí gá. LM30UU không có mặt bích như LMF30UU nên phương án cố định có thể khác nhau.

Làm sao để biết mình đang dùng đúng LMF30UU?

Hãy kiểm tra đường kính trục Ø30 mm, kiểu mặt bích tròn, chiều dài thân và kích thước lỗ gá. Nếu không chắc chắn, gửi hình ảnh hoặc kích thước cho đơn vị tư vấn.

15. Mua con trượt tròn mặt bích tròn thân ngắn LMF30UU tại RayBi

Nếu bạn đang tìm con trượt LMF30UU để thay thế linh kiện cũ hoặc lắp đặt cho hệ thống mới, hãy kiểm tra kỹ kích thước trước khi đặt hàng.

RayBi.vn hỗ trợ tư vấn lựa chọn con trượt, bạc trượt và linh kiện dẫn hướng tuyến tính cho máy CNC, máy tự động hóa và thiết bị cơ khí.

Bạn có thể gửi:

• Model con trượt đang sử dụng.
• Đường kính trục.
• Kích thước mặt bích.
• Chiều dài con trượt.
• Hình ảnh sản phẩm.
• Số lượng cần mua.
