Con trượt tròn mặt bích tròn thân ngắn LMF20UU – Bạc dẫn hướng tuyến tính Ø20mm cho máy tự động hóa

Trong các hệ thống tự động hóa, máy CNC, robot, máy đóng gói và cơ cấu chuyển động tuyến tính, một bộ dẫn hướng tốt không chỉ cần chuyển động êm mà còn phải đảm bảo độ ổn định, khả năng chịu tải và dễ dàng lắp đặt.

Con trượt tròn mặt bích tròn thân ngắn LMF20UU là dòng bạc trượt tuyến tính sử dụng cho trục Ø20mm, nổi bật với thiết kế thân ngắn, mặt bích tròn tích hợp và kết cấu bi tuần hoàn. Đây là lựa chọn đáng cân nhắc cho những cơ cấu cần dẫn hướng tuyến tính chính xác nhưng vẫn muốn tối ưu không gian lắp đặt.

1. Con trượt LMF20UU là gì?

LMF20UU là bạc trượt tuyến tính mặt bích tròn, thuộc dòng LMF Round Flanged Linear Bearing. Sản phẩm được thiết kế để chuyển động tịnh tiến trên trục dẫn hướng Ø20mm.

Cấu tạo cơ bản gồm thân bạc hình trụ, hệ thống bi tuần hoàn, mặt bích tròn để cố định vào tấm gá và phớt bảo vệ. Phiên bản UU thường được thiết kế với 2 phớt chắn, giúp hạn chế bụi và tạp chất xâm nhập vào vùng bi.

Điểm đáng chú ý của LMF20UU là kích thước 20 × 32 × 42mm, trong đó đường kính mặt bích khoảng 54mm, giúp sản phẩm vừa đảm nhiệm chức năng dẫn hướng vừa thuận tiện cho việc cố định lên khung máy.

2. Thông số kỹ thuật Con trượt tròn mặt bích LMF20UU

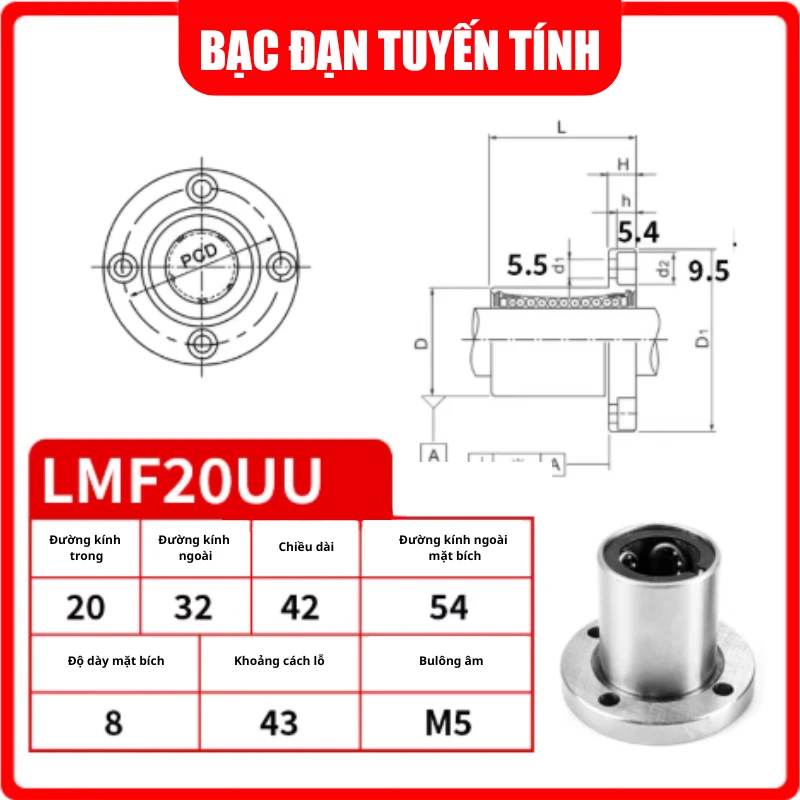

Thông số kích thước và tải có thể thay đổi theo nhà sản xuất. Các catalogue/bảng thông số phổ biến ghi nhận LMF20UU có kích thước 20 × 32 × 42mm, mặt bích Ø54mm, PCD 43mm và 5 mạch bi.

Lưu ý: Khi gia công tấm gá hoặc đặt hàng số lượng lớn, nên đối chiếu catalogue đúng thương hiệu để đảm bảo kích thước lỗ bắt vít, dung sai và tải định mức.

3. Cấu tạo của LMF20UU

Thân bạc Ø32mm

Thân bạc có đường kính ngoài khoảng 32mm, chiều dài 42mm, tạo thành một kết cấu tương đối gọn cho các cơ cấu dẫn hướng sử dụng trục Ø20mm.

Hệ thống bi tuần hoàn

LMF20UU sử dụng các mạch bi tuần hoàn bên trong để hỗ trợ chuyển động tịnh tiến dọc theo trục. Theo bảng thông số kỹ thuật phổ biến, model này có 5 mạch bi.

Mặt bích tròn

Mặt bích có đường kính khoảng 54mm và PCD khoảng 43mm, cho phép bạc được cố định lên tấm gá bằng vít/bu lông phù hợp.

Phớt UU

Thiết kế UU sử dụng phớt chắn ở hai đầu, giúp hạn chế bụi và tạp chất đi vào khu vực làm việc của bạc.

4. Vì sao LMF20UU được lựa chọn cho cơ cấu tuyến tính?

Thiết kế thân ngắn, tối ưu không gian

Với chiều dài khoảng 42mm, LMF20UU phù hợp với những cơ cấu cần bố trí bạc trong không gian tương đối hạn chế mà vẫn sử dụng trục dẫn hướng Ø20mm.

Mặt bích tròn tích hợp

Mặt bích giúp việc cố định bạc vào khung hoặc tấm gá trở nên thuận tiện hơn. Người thiết kế không nhất thiết phải sử dụng một gối đỡ riêng cho phần thân bạc trong những kết cấu phù hợp.

Phù hợp trục Ø20mm

LMF20UU được thiết kế cho trục dẫn hướng đường kính 20mm, phù hợp với nhiều cơ cấu máy có yêu cầu cao hơn về kích thước và tải so với các dòng bạc nhỏ như LM10UU hoặc LMF10UU.

Chuyển động tuyến tính ổn định

Hệ thống bi tuần hoàn giúp giảm ma sát khi bạc di chuyển trên trục, hỗ trợ cơ cấu chuyển động tuyến tính ổn định và mượt.

Có phớt bảo vệ

Cấu hình UU với phớt hai đầu là lựa chọn phù hợp cho nhiều môi trường máy móc thông thường, giúp hạn chế bụi và tạp chất xâm nhập vào bên trong.

5. LMF20UU được sử dụng ở đâu?

Con trượt tròn LMF20UU có thể được ứng dụng trong nhiều cơ cấu chuyển động tuyến tính như:

• Máy tự động hóa công nghiệp.
• Máy CNC.
• Máy khắc và máy cắt.
• Robot công nghiệp.
• Máy đóng gói.
• Máy dán nhãn.
• Cơ cấu cấp phôi tự động.
• Máy lắp ráp linh kiện.
• Thiết bị kiểm tra và đo lường.
• Máy in.
• Băng tải và hệ thống xử lý vật liệu.
• Thiết bị chế biến.
• Máy DIY và các hệ thống chuyển động tuyến tính.

Dòng bạc LMF nói chung được sử dụng trong các ứng dụng như máy chế biến, băng tải, xử lý vật liệu, máy dệt và một số thiết bị y tế.

6. So sánh LMF20UU với một số con trượt tuyến tính khác

Nếu thiết kế của bạn yêu cầu trục Ø20mm và muốn bạc có mặt bích tròn để bắt trực tiếp vào tấm gá, LMF20UU là lựa chọn rất đáng cân nhắc.

7. LMF20UU có ưu điểm gì?

Ưu điểm nổi bật

1. Dẫn hướng cho trục Ø20mm
Kích thước phù hợp với các cơ cấu tuyến tính có yêu cầu cao hơn về độ cứng và khả năng chịu tải so với các model đường kính nhỏ.

2. Mặt bích tròn dễ gá lắp
Giúp đơn giản hóa việc thiết kế cụm gá bạc.

3. Thân tương đối ngắn
Chiều dài khoảng 42mm giúp tiết kiệm không gian theo phương trục.

4. Chuyển động tuyến tính bằng bi
Hỗ trợ giảm ma sát và tạo chuyển động tương đối êm khi lắp đặt đúng kỹ thuật.

5. Có phớt UU
Hỗ trợ bảo vệ hệ thống bi khỏi bụi và tạp chất trong điều kiện sử dụng phù hợp.

6. Ứng dụng đa dạng
Có thể sử dụng trong máy CNC, robot, thiết bị tự động hóa, máy đóng gói và nhiều cơ cấu chuyển động tuyến tính.

8. Hạn chế cần biết trước khi chọn LMF20UU

LMF20UU có nhiều ưu điểm nhưng không phải là lựa chọn phù hợp cho mọi hệ thống.

• Cần sử dụng đúng trục Ø20mm.
• Trục dẫn hướng phải đảm bảo độ thẳng và chất lượng bề mặt phù hợp.
• Không nên sử dụng tải vượt quá khả năng thiết kế.
• Cần chú ý đến độ đồng tâm giữa các bạc nếu hệ thống sử dụng hai hoặc nhiều trục.
• Môi trường có nhiều bụi, phoi kim loại hoặc chất bẩn cần được che chắn phù hợp.
• Tải động và tải tĩnh thực tế cần được tính toán theo điều kiện vận hành thay vì chỉ nhìn vào thông số catalogue.

9. Cách lựa chọn LMF20UU phù hợp

Bước 1: Kiểm tra đường kính trục

LMF20UU sử dụng cho trục Ø20mm. Đây là thông số đầu tiên cần xác định trước khi đặt hàng.

Bước 2: Kiểm tra kích thước tấm gá

Cần kiểm tra:

• Đường kính mặt bích.
• PCD lỗ bắt vít.
• Đường kính lỗ.
• Độ dày mặt bích.
• Khoảng không gian xung quanh vị trí lắp.

Với LMF20UU phổ biến, mặt bích khoảng Ø54mm và PCD khoảng 43mm.

Bước 3: Tính toán tải

Cần xác định tải trọng tác dụng lên bạc theo phương ngang, phương đứng, tải va đập và tải phát sinh do chuyển động.

Một số bảng thông số công bố tải động cơ bản khoảng 1.370N và tải tĩnh cơ bản khoảng 882N cho LMF20UU; đây là giá trị tham khảo kỹ thuật của một số phiên bản và không nên xem như tải làm việc an toàn trong mọi điều kiện.

Bước 4: Kiểm tra môi trường

Nếu máy hoạt động trong môi trường có nhiều bụi hoặc phoi, cần bổ sung giải pháp che chắn, vệ sinh và bôi trơn phù hợp.

Bước 5: Kiểm tra độ chính xác lắp ráp

Đây là yếu tố thường bị bỏ qua.

Một bạc tuyến tính tốt nhưng lắp trên trục bị cong, lệch tâm hoặc sai kích thước vẫn có thể gây:

• Tăng ma sát.
• Tiếng ồn.
• Chuyển động không đều.
• Mòn nhanh.
• Kẹt bạc.

10. LMF20UU khác LMF10UU như thế nào?

Nếu bạn đang phân vân giữa LMF10UU và LMF20UU, hãy xem nhanh bảng dưới đây:

LMF20UU có kích thước và tải định mức cao hơn đáng kể so với LMF10UU, do đó phù hợp với những cơ cấu cần sử dụng trục Ø20mm và yêu cầu tải lớn hơn. Các thông số tải nêu trên được đối chiếu từ bảng kỹ thuật dòng LMF-UU.

11. Câu hỏi thường gặp về Con trượt LMF20UU

LMF20UU dùng trục bao nhiêu?

LMF20UU dùng cho trục dẫn hướng Ø20mm.

Kích thước LMF20UU bao nhiêu?

Kích thước thân phổ biến là 20 × 32 × 42mm: đường kính trong 20mm, đường kính ngoài 32mm và chiều dài 42mm.

Mặt bích LMF20UU đường kính bao nhiêu?

Phiên bản LMF20UU phổ biến có đường kính mặt bích khoảng 54mm, PCD khoảng 43mm.

LMF20UU có phớt không?

Có. Ký hiệu UU được sử dụng cho cấu hình có phớt chắn hai đầu trong các bảng thông số của dòng LMF-UU.

LMF20UU có dùng cho máy CNC được không?

Có thể sử dụng trong các cơ cấu tuyến tính của máy CNC và thiết bị tự động hóa nếu tải trọng, tốc độ, độ chính xác trục và điều kiện lắp đặt phù hợp với yêu cầu thiết kế.

LMF20UU có phải bạc trượt tuyến tính không?

Đúng. LMF20UU thuộc nhóm linear bearing / linear bushing, hay còn gọi là bạc trượt, bạc dẫn hướng tuyến tính hoặc con trượt tuyến tính.

12. Mua Con trượt tròn mặt bích tròn thân ngắn LMF20UU ở đâu?

Bạn đang cần LMF20UU cho máy tự động hóa, máy CNC, robot hoặc cơ cấu dẫn hướng tuyến tính nhưng chưa chắc model này có phù hợp?

Đừng chỉ dựa vào kích thước Ø20mm. Hãy kiểm tra đồng thời tải trọng, kích thước gá, trục dẫn hướng, hành trình, tốc độ và môi trường làm việc.

Raybi.vn có thể hỗ trợ bạn lựa chọn đúng loại con trượt và linh kiện cơ khí phù hợp với thiết bị.

📞 Tư vấn Con trượt LMF20UU

Hotline: 0376.008.998

Liên hệ để được tư vấn về:

• Con trượt LMF20UU.
• Bạc trượt tuyến tính Ø20mm.
• Kích thước và thông số lắp đặt.
• Trục dẫn hướng phù hợp.
• Số lượng cần sử dụng.
• Lựa chọn model tương đương.
• Giải pháp dẫn hướng cho máy tự động hóa.

👉 Cần LMF20UU đúng kích thước? Gọi ngay 0376.008.998 để được tư vấn trước khi đặt hàng.

Raybi.vn – Giải pháp linh kiện cơ khí và dẫn hướng cho hệ thống tự động hóa.
