Con trượt tròn mặt bích tròn thân ngắn LMF8UU – Bạc dẫn hướng tuyến tính Ø8mm nhỏ gọn cho máy tự động hóa

Trong các hệ thống tự động hóa, máy CNC mini, robot, máy đóng gói, máy in và các cơ cấu chuyển động tuyến tính, việc lựa chọn đúng bạc dẫn hướng có thể quyết định độ ổn định, độ êm và tuổi thọ của toàn bộ cơ cấu.

Con trượt tròn mặt bích tròn thân ngắn LMF8UU là dòng bạc trượt tuyến tính dành cho trục dẫn hướng Ø8mm, nổi bật với kích thước nhỏ gọn, thân ngắn và mặt bích tròn tích hợp. Đây là lựa chọn phù hợp cho các cơ cấu cần tiết kiệm không gian nhưng vẫn yêu cầu chuyển động tuyến tính ổn định.

1. Con trượt tròn LMF8UU là gì?

LMF8UU là loại bạc trượt tuyến tính mặt bích tròn (Round Flanged Linear Bearing), được thiết kế để sử dụng trên trục dẫn hướng đường kính Ø8mm.

Sản phẩm có thân bạc hình trụ, bên trong tích hợp hệ thống bi tuần hoàn giúp giảm ma sát khi bạc chuyển động dọc theo trục. Phần mặt bích tròn giúp cố định bạc lên tấm gá hoặc khung máy bằng vít phù hợp.

Ký hiệu UU thường được dùng cho cấu hình bạc có phớt chắn ở hai đầu, hỗ trợ hạn chế bụi và tạp chất xâm nhập vào bên trong.

LMF8UU phù hợp với những cơ cấu cần:

• Trục dẫn hướng Ø8mm.
• Bạc tuyến tính kích thước nhỏ.
• Mặt bích tròn để cố định trực tiếp.
• Không gian lắp đặt hạn chế.
• Chuyển động tịnh tiến ổn định.
• Linh kiện cho máy tự động hóa và cơ cấu cơ khí mini.

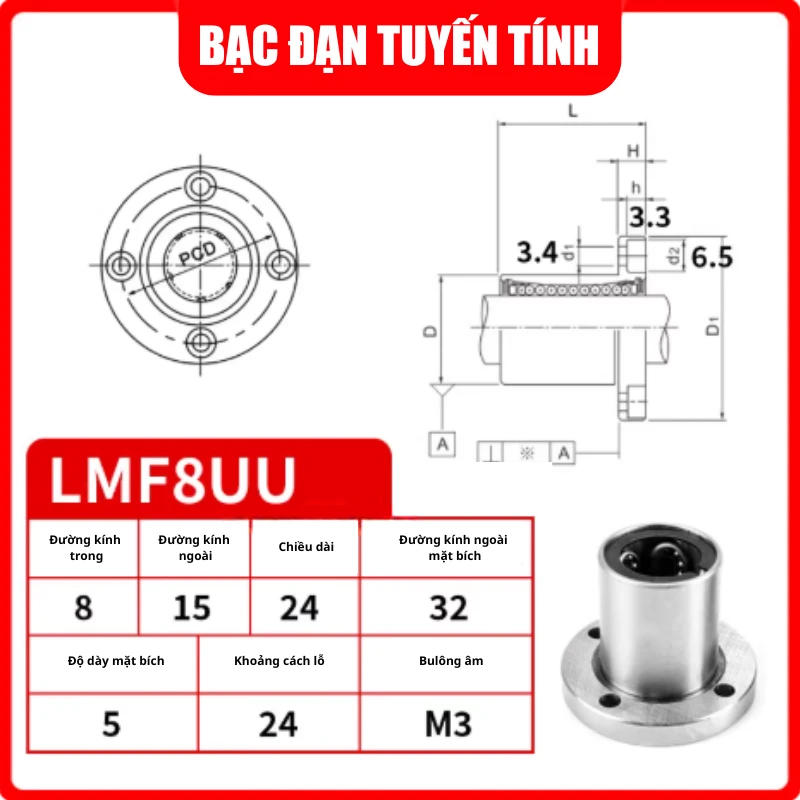

2. Thông số kỹ thuật Con trượt LMF8UU

Các thông số trên là cấu hình LMF8UU phổ biến trên thị trường. Dung sai, tải định mức, kích thước lỗ và vật liệu có thể khác nhau tùy nhà sản xuất, vì vậy cần đối chiếu catalogue đúng sản phẩm trước khi thiết kế hoặc gia công tấm gá.

3. Cấu tạo của LMF8UU

Thân bạc nhỏ gọn

Phần thân của LMF8UU có đường kính ngoài khoảng 15mm, chiều dài khoảng 24mm, tạo thành một cụm dẫn hướng rất gọn cho các cơ cấu sử dụng trục Ø8mm.

Kích thước nhỏ là ưu điểm quan trọng khi thiết bị có không gian lắp đặt hạn chế.

Hệ thống bi tuần hoàn

Bên trong bạc là các mạch bi tuần hoàn. Khi bạc di chuyển trên trục dẫn hướng, các viên bi tuần hoàn giúp giảm ma sát và hỗ trợ chuyển động tịnh tiến ổn định.

Mặt bích tròn

Mặt bích có đường kính khoảng 32mm, cho phép bạc được cố định trực tiếp lên tấm gá.

Với thiết kế này, người dùng có thể đơn giản hóa kết cấu lắp đặt và giảm nhu cầu sử dụng thêm một số loại gối đỡ riêng.

Phớt UU

Phớt ở hai đầu giúp hạn chế bụi và tạp chất xâm nhập vào bên trong bạc trong điều kiện làm việc phù hợp.

4. Vì sao nên chọn Con trượt LMF8UU?

Kích thước cực kỳ nhỏ gọn

LMF8UU là lựa chọn đáng cân nhắc khi cần bạc tuyến tính Ø8mm nhưng không muốn sử dụng một cụm dẫn hướng cồng kềnh.

Tiết kiệm không gian

Với thân chỉ khoảng Ø15 × 24mm, LMF8UU phù hợp với các thiết bị nhỏ, module tự động hóa mini và cơ cấu chuyển động có không gian hạn chế.

Mặt bích tròn tiện lợi

Mặt bích tích hợp giúp việc gá bạc lên tấm máy trở nên thuận tiện.

Chuyển động tuyến tính bằng bi

Hệ thống bi tuần hoàn hỗ trợ giảm ma sát, giúp cơ cấu chuyển động ổn định khi được lắp đặt đúng kỹ thuật.

Phù hợp các hệ thống tự động hóa nhỏ

LMF8UU có thể được sử dụng trong nhiều cơ cấu cần chuyển động tuyến tính với trục Ø8mm.

5. LMF8UU được ứng dụng ở đâu?

Nhờ thiết kế nhỏ gọn, con trượt tròn mặt bích LMF8UU phù hợp với nhiều thiết bị như:

• Máy tự động hóa mini.
• Máy CNC mini.
• Máy khắc mini.
• Máy in.
• Máy dán nhãn.
• Máy đóng gói nhỏ.
• Cơ cấu cấp phôi.
• Cơ cấu gắp sản phẩm.
• Robot mini.
• Máy lắp ráp linh kiện.
• Thiết bị kiểm tra.
• Máy 3D.
• Máy DIY.
• Module dẫn hướng tuyến tính.
• Thiết bị điện tử.
• Cơ cấu trượt trong máy tự động.

Đặc biệt, LMF8UU phù hợp khi yêu cầu quan trọng nhất là kích thước nhỏ + trục Ø8mm + mặt bích tròn + chuyển động tuyến tính.

6. So sánh LMF8UU với LM8UU và LMK8UU

LMF8UU hay LM8UU?

Nếu hệ thống đã có gối đỡ bạc tuyến tính, LM8UU có thể là lựa chọn phù hợp.

Nếu muốn bạc có mặt bích tròn tích hợp để gá trực tiếp, LMF8UU sẽ thuận tiện hơn.

LMF8UU hay LMK8UU?

Điểm khác biệt chính nằm ở hình dạng mặt bích:

• LMF8UU: mặt bích tròn.
• LMK8UU: mặt bích vuông.

Hãy lựa chọn theo thiết kế tấm gá và vị trí lỗ bắt vít của cơ cấu.

7. Ưu điểm và hạn chế của LMF8UU

Ưu điểm

• Kích thước rất nhỏ gọn.
• Dùng cho trục Ø8mm.
• Mặt bích tròn tích hợp.
• Dễ lắp đặt.
• Tiết kiệm không gian.
• Chuyển động tuyến tính ổn định.
• Có phớt bảo vệ hai đầu.
• Phù hợp máy tự động hóa mini.
• Có thể sử dụng trong nhiều cơ cấu cơ khí nhỏ.
• Dễ thay thế khi bảo trì.

Hạn chế

• Khả năng chịu tải thấp hơn các model Ø12mm, Ø16mm hoặc Ø20mm.
• Không phù hợp với cơ cấu tải lớn hoặc tải va đập mạnh.
• Yêu cầu trục dẫn hướng Ø8mm có độ chính xác phù hợp.
• Trục cong hoặc sai tâm có thể làm bạc hoạt động không ổn định.
• Cần bảo vệ khỏi bụi, phoi và tạp chất trong môi trường khắc nghiệt.

8. Hướng dẫn lựa chọn LMF8UU đúng cách

Bước 1: Kiểm tra đường kính trục

LMF8UU → trục Ø8mm.

Đây là thông số đầu tiên phải xác định.

Không nên lựa chọn bạc dựa vào kích thước bên ngoài mà bỏ qua đường kính trục thực tế.

Bước 2: Kiểm tra kích thước lắp đặt

Cần xác định:

• Đường kính thân bạc.
• Chiều dài bạc.
• Đường kính mặt bích.
• PCD lỗ.
• Kích thước lỗ bắt vít.
• Khoảng không gian xung quanh.

Với cấu hình phổ biến, LMF8UU có thân khoảng Ø15 × 24mm và mặt bích khoảng Ø32mm.

Bước 3: Xác định tải trọng

LMF8UU phù hợp hơn với các cơ cấu tải nhỏ. Khi thiết kế cần tính:

• Khối lượng tải.
• Hướng tải.
• Tốc độ.
• Gia tốc.
• Tải va đập.
• Số lượng bạc.
• Khoảng cách giữa các bạc.

Một số cấu hình LMF8UU có tải động tham khảo khoảng 270N và tải tĩnh khoảng 206N. Đây là thông số định mức tham khảo, không nên hiểu là tải làm việc an toàn tuyệt đối.

Bước 4: Kiểm tra chất lượng trục

Trục dẫn hướng Ø8mm cần:

• Đúng đường kính.
• Có độ thẳng phù hợp.
• Bề mặt làm việc tốt.
• Không bị xước sâu.
• Không bị biến dạng.
• Được cố định chắc chắn.

Bước 5: Căn chỉnh hệ thống

Nếu sử dụng nhiều bạc hoặc hai trục song song, cần căn chỉnh chính xác.

Sai lệch trục → tăng ma sát → chuyển động nặng → bạc nhanh mòn.

9. LMF8UU khác LMF12UU như thế nào?

Khi nào nên chọn LMF8UU?

Hãy ưu tiên LMF8UU nếu:

✔ Trục cần dùng là Ø8mm.
✔ Không gian lắp đặt rất nhỏ.
✔ Tải trọng không quá lớn.
✔ Thiết bị cần kết cấu gọn.
✔ Muốn mặt bích tròn để gá trực tiếp.

Nếu tải lớn hơn hoặc yêu cầu độ cứng cao hơn, có thể cân nhắc các model đường kính lớn hơn như LMF12UU, LMF16UU hoặc LMF20UU sau khi tính toán tải.

10. Những câu hỏi thường gặp về Con trượt LMF8UU

LMF8UU dùng trục bao nhiêu?

LMF8UU sử dụng cho trục dẫn hướng Ø8mm.

LMF8UU có mặt bích không?

Có. Đây là loại bạc trượt tuyến tính mặt bích tròn, giúp thuận tiện khi cố định vào tấm gá.

LMF8UU dài bao nhiêu?

Cấu hình phổ biến có chiều dài thân khoảng 24mm.

Đường kính ngoài LMF8UU bao nhiêu?

Đường kính ngoài phần thân phổ biến khoảng 15mm.

Mặt bích LMF8UU đường kính bao nhiêu?

Mặt bích tròn thường có đường kính khoảng 32mm tùy phiên bản và nhà sản xuất.

LMF8UU có phớt không?

Có. Ký hiệu UU thường dùng để chỉ cấu hình có phớt chắn ở hai đầu.

LMF8UU có phù hợp máy CNC không?

Có thể sử dụng cho CNC mini hoặc các cơ cấu CNC tải nhẹ nếu tải trọng, tốc độ và điều kiện lắp đặt phù hợp.

LMF8UU có dùng cho máy 3D không?

Có thể được sử dụng trong một số cơ cấu chuyển động của máy 3D và thiết bị DIY, nhưng cần lựa chọn đúng theo tải trọng và thiết kế cụ thể.

11. Những lỗi cần tránh khi sử dụng LMF8UU

Không kiểm tra đường kính trục

LMF8UU cần trục Ø8mm. Sai kích thước trục có thể khiến bạc không hoạt động đúng.

Sử dụng tải quá lớn

LMF8UU là dòng kích thước nhỏ. Không nên sử dụng cho những cơ cấu có tải lớn hoặc va đập mạnh.

Bỏ qua độ thẳng của trục

Trục bị cong có thể khiến bạc bị ép, tăng ma sát và gây mòn nhanh.

Gá bạc không đồng tâm

Khi sử dụng nhiều bạc, độ đồng tâm và song song giữa các trục rất quan trọng.

Không bảo vệ khỏi bụi

Mặc dù có phớt UU, môi trường nhiều bụi và phoi vẫn cần có giải pháp che chắn phù hợp.

12. Mua Con trượt tròn mặt bích tròn thân ngắn LMF8UU ở đâu?

Bạn đang cần Con trượt tròn mặt bích tròn thân ngắn LMF8UU để sửa chữa máy, thay thế bạc cũ hoặc thiết kế một cơ cấu tuyến tính mới?

Hãy xác định chính xác:

• Trục Ø8mm.
• Kích thước bạc.
• Kích thước mặt bích.
• Tải trọng.
• Hành trình.
• Tốc độ.
• Điều kiện môi trường.
• Kết cấu gá lắp.

Raybi.vn hỗ trợ khách hàng lựa chọn linh kiện cơ khí phù hợp cho máy tự động hóa, CNC, robot và các hệ thống chuyển động tuyến tính.

📞 Liên hệ tư vấn LMF8UU

Hotline: 0376.008.998

Bạn có thể liên hệ để được tư vấn về:

• Con trượt LMF8UU.
• Bạc tuyến tính Ø8mm.
• Trục dẫn hướng Ø8mm.
• Kích thước mặt bích.
• Số lượng sản phẩm.
• Model tương đương.
• Giải pháp dẫn hướng cho cơ cấu tự động hóa.

👉 Đang cần LMF8UU? Gọi ngay 0376.008.998 để được tư vấn đúng model và đúng nhu cầu sử dụng.

Raybi.vn – Giải pháp linh kiện cơ khí và tự động hóa cho máy móc hiện đại.

13. Kết luận

Con trượt tròn mặt bích tròn thân ngắn LMF8UU là lựa chọn phù hợp cho các hệ thống cần bạc tuyến tính Ø8mm nhỏ gọn, có mặt bích tròn và thuận tiện khi gá lắp.

Nhờ kích thước nhỏ, cấu tạo bi tuần hoàn và phớt bảo vệ, LMF8UU có thể đáp ứng nhiều nhu cầu trong tự động hóa mini, CNC nhỏ, robot, máy 3D, máy in và các cơ cấu chuyển động tuyến tính tải nhẹ.

Nếu bạn đang phân vân giữa LMF8UU và các model khác, hãy lựa chọn dựa trên đường kính trục, tải trọng, kích thước lắp đặt và môi trường làm việc, thay vì chỉ dựa vào giá sản phẩm.
