Con trượt tròn mặt bích tròn thân ngắn LMF12UU – Bạc dẫn hướng tuyến tính Ø12mm cho máy tự động hóa

Trong các hệ thống tự động hóa, máy CNC, robot, máy đóng gói và thiết bị cơ khí chính xác, chuyển động tuyến tính ổn định là yếu tố quan trọng để đảm bảo cơ cấu vận hành chính xác, ít rung và có độ bền tốt.

Con trượt tròn mặt bích tròn thân ngắn LMF12UU là dòng bạc trượt tuyến tính được thiết kế cho trục dẫn hướng Ø12mm, sở hữu thân bạc nhỏ gọn, mặt bích tròn tích hợp và kết cấu bi tuần hoàn. Sản phẩm phù hợp với các cơ cấu cần dẫn hướng tuyến tính nhưng vẫn ưu tiên khả năng tiết kiệm không gian và đơn giản hóa việc lắp đặt.

1. Con trượt LMF12UU là gì?

LMF12UU là bạc trượt tuyến tính mặt bích tròn (Round Flanged Linear Bearing) thuộc dòng LMF-UU. Sản phẩm có đường kính trong 12mm, sử dụng với trục dẫn hướng Ø12mm và cho phép chuyển động tịnh tiến dọc theo trục.

Thiết kế mặt bích tròn giúp cố định bạc trực tiếp vào tấm gá hoặc khung máy bằng vít phù hợp. Phiên bản UU được trang bị phớt chắn ở hai đầu, giúp hạn chế bụi và tạp chất xâm nhập vào khu vực bi bên trong.

LMF12UU là lựa chọn đáng cân nhắc khi hệ thống cần:

• Trục dẫn hướng Ø12mm.
• Kết cấu bạc nhỏ gọn.
• Mặt bích tròn để gá lắp.
• Chuyển động tuyến tính bằng bi.
• Khả năng thay thế và bảo trì thuận tiện.

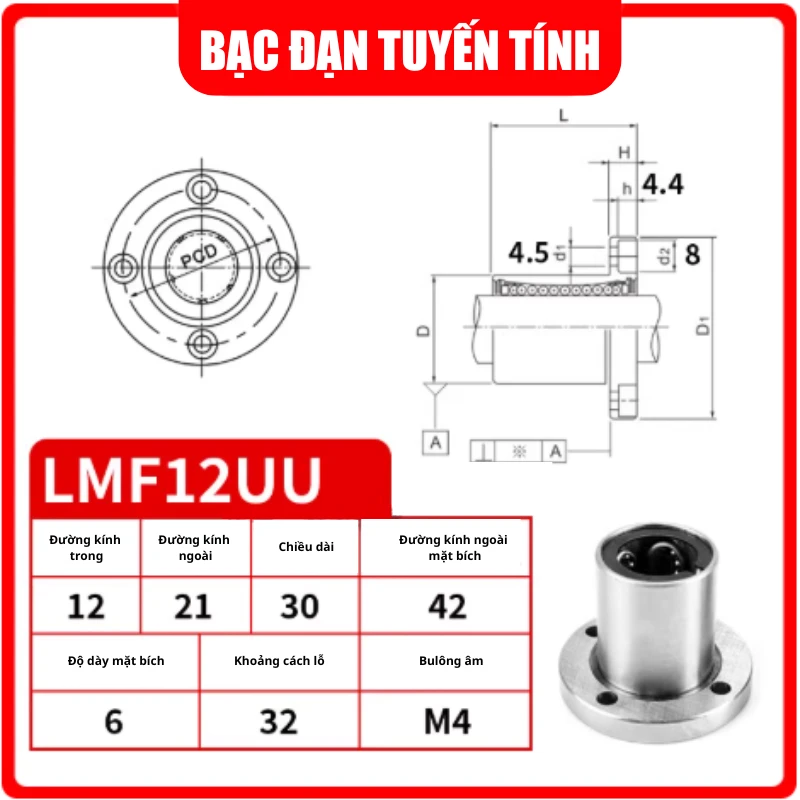

2. Thông số kỹ thuật Con trượt tròn mặt bích LMF12UU

Các thông số trên là thông số tham khảo của cấu hình LMF12UU phổ biến. Kích thước, dung sai và tải định mức có thể khác nhau giữa từng nhà sản xuất, vì vậy nên đối chiếu catalogue của đúng thương hiệu trước khi gia công tấm gá hoặc thiết kế máy.

3. Cấu tạo của LMF12UU

Thân bạc nhỏ gọn

LMF12UU có đường kính ngoài thân khoảng 21mm và chiều dài khoảng 30mm, tạo thành một cụm dẫn hướng khá gọn cho các thiết bị sử dụng trục Ø12mm.

Hệ thống bi tuần hoàn

Bên trong bạc là các mạch bi tuần hoàn. Khi trục di chuyển tương đối với bạc, các viên bi tuần hoàn giúp giảm ma sát và hỗ trợ chuyển động tuyến tính ổn định.

Mặt bích tròn

Mặt bích có đường kính khoảng 42mm, cho phép cố định bạc lên tấm gá hoặc khung máy.

Ưu điểm của kiểu mặt bích tích hợp là người thiết kế có thể bố trí bạc trực tiếp trên cụm gá thay vì phải tạo thêm một cơ cấu giữ bạc riêng.

Phớt UU

Hai đầu bạc được trang bị phớt bảo vệ theo cấu hình UU, hỗ trợ hạn chế bụi bẩn và tạp chất đi vào bên trong bạc trong điều kiện làm việc phù hợp.

4. Vì sao nên chọn Con trượt LMF12UU?

Kích thước nhỏ gọn

Với thân khoảng Ø21 × 30mm, LMF12UU phù hợp với các cơ cấu có không gian lắp đặt hạn chế.

Dùng cho trục Ø12mm

LMF12UU là lựa chọn dành cho hệ thống sử dụng trục dẫn hướng Ø12mm, phù hợp với nhiều cơ cấu tuyến tính cỡ nhỏ và trung bình.

Mặt bích tròn tiện lợi

Thiết kế mặt bích giúp quá trình cố định bạc lên tấm gá trở nên đơn giản hơn.

Chuyển động tuyến tính bằng bi

Hệ thống bi tuần hoàn hỗ trợ giảm ma sát, giúp chuyển động của cơ cấu tuyến tính ổn định hơn khi trục và bạc được lắp đặt chính xác.

Có phớt bảo vệ

Cấu hình UU giúp hạn chế bụi và tạp chất xâm nhập vào khu vực làm việc của bi.

5. LMF12UU được ứng dụng trong những thiết bị nào?

Con trượt tròn mặt bích LMF12UU có thể được sử dụng trong nhiều hệ thống cơ khí và tự động hóa như:

• Máy tự động hóa.
• Máy CNC mini.
• Máy khắc.
• Máy in.
• Máy đóng gói.
• Máy dán nhãn.
• Máy cấp phôi.
• Cơ cấu gắp sản phẩm.
• Robot và cơ cấu robot mini.
• Máy lắp ráp linh kiện.
• Thiết bị kiểm tra.
• Máy đo và thiết bị thí nghiệm.
• Cơ cấu trượt của máy DIY.
• Máy 3D và thiết bị chế tạo nhỏ.
• Các module dẫn hướng tuyến tính.

Đặc biệt, sản phẩm phù hợp với những cơ cấu cần dẫn hướng tuyến tính Ø12mm nhưng không muốn sử dụng cụm gối đỡ quá lớn.

6. So sánh LMF12UU với một số loại bạc tuyến tính Ø12mm

LMF12UU hay LM12UU?

Nếu hệ thống của bạn đã có gối đỡ bạc tuyến tính, LM12UU có thể là phương án phù hợp.

Ngược lại, nếu muốn bạc có sẵn mặt bích tròn để cố định trực tiếp vào tấm gá, LMF12UU sẽ thuận tiện hơn.

LMF12UU hay LMK12UU?

Cả hai đều có mặt bích, nhưng LMF12UU sử dụng mặt bích tròn, trong khi LMK12UU sử dụng mặt bích vuông. Việc lựa chọn phụ thuộc vào kết cấu tấm gá và không gian lắp đặt thực tế.

7. Ưu điểm và hạn chế của LMF12UU

Ưu điểm

• Thiết kế nhỏ gọn.
• Dùng cho trục Ø12mm.
• Mặt bích tròn tích hợp.
• Dễ bố trí trên tấm gá.
• Hỗ trợ chuyển động tuyến tính êm.
• Có phớt bảo vệ hai đầu.
• Phù hợp nhiều loại máy tự động hóa.
• Dễ thay thế khi bảo trì.
• Có thể sử dụng cho nhiều cơ cấu chuyển động tuyến tính.

Hạn chế

• Không phải lựa chọn tối ưu cho tải cực lớn.
• Cần trục dẫn hướng có chất lượng và độ chính xác phù hợp.
• Sai lệch đồng tâm giữa các trục có thể làm tăng ma sát.
• Cần tính toán tải trọng và điều kiện vận hành trước khi sử dụng.
• Môi trường có nhiều bụi, phoi hoặc chất bẩn cần được che chắn phù hợp.

8. Hướng dẫn lựa chọn LMF12UU đúng cách

Bước 1: Xác định đường kính trục

Điều đầu tiên cần kiểm tra là đường kính trục dẫn hướng.

LMF12UU → trục Ø12mm.

Không nên cố sử dụng bạc LMF12UU cho trục có đường kính khác vì có thể gây sai lệch khe hở và ảnh hưởng trực tiếp đến khả năng chuyển động.

Bước 2: Kiểm tra kích thước mặt bích

Trước khi thiết kế hoặc gia công tấm gá, cần kiểm tra:

• Đường kính mặt bích.
• Vị trí lỗ bắt vít.
• Đường kính vòng chia lỗ.
• Đường kính lỗ.
• Độ dày mặt bích.

Đối với phiên bản phổ biến, mặt bích LMF12UU có đường kính khoảng 42mm.

Bước 3: Tính toán tải trọng

Không nên lấy tải định mức catalogue làm tải làm việc tối đa.

Cần xem xét:

• Khối lượng tải.
• Hướng tải.
• Tốc độ chuyển động.
• Gia tốc và giảm tốc.
• Tải va đập.
• Số lượng bạc sử dụng.
• Khoảng cách giữa các bạc.

Bước 4: Kiểm tra trục dẫn hướng

Trục phải đảm bảo:

• Đường kính phù hợp.
• Độ thẳng tốt.
• Bề mặt phù hợp.
• Không bị xước hoặc biến dạng.
• Được cố định chắc chắn.

Một bộ bạc tốt nhưng sử dụng trục không phù hợp vẫn có thể gây ra tiếng ồn, rung hoặc kẹt khi vận hành.

Bước 5: Căn chỉnh khi lắp

Nếu hệ thống có hai trục dẫn hướng song song, cần đặc biệt chú ý đến độ song song và đồng tâm.

Đây là yếu tố rất quan trọng đối với hệ thống sử dụng nhiều bạc tuyến tính.

9. LMF12UU khác LMF10UU và LMF20UU như thế nào?

Nếu bạn cần một model cân bằng giữa kích thước nhỏ và khả năng dẫn hướng tốt hơn Ø10mm, LMF12UU là một lựa chọn đáng xem xét.

10. Những câu hỏi thường gặp về Con trượt LMF12UU

LMF12UU dùng trục bao nhiêu?

LMF12UU sử dụng cho trục dẫn hướng Ø12mm.

LMF12UU có mặt bích không?

Có. Đây là dòng bạc trượt tuyến tính mặt bích tròn, được thiết kế để thuận tiện cố định lên tấm gá.

LMF12UU dài bao nhiêu?

Phiên bản phổ biến có chiều dài thân khoảng 30mm.

Đường kính ngoài LMF12UU bao nhiêu?

Đường kính ngoài phần thân thường khoảng 21mm.

LMF12UU có phớt không?

Có. Ký hiệu UU thường biểu thị cấu hình có phớt chắn ở hai đầu.

LMF12UU có dùng cho máy CNC được không?

Có thể sử dụng cho máy CNC mini và các cơ cấu CNC phù hợp, miễn là tải trọng, tốc độ, độ chính xác trục và điều kiện lắp đặt đáp ứng yêu cầu thiết kế.

LMF12UU có phù hợp máy tự động hóa không?

Có. Đây là một trong những nhóm ứng dụng phù hợp của bạc tuyến tính mặt bích, đặc biệt với các cơ cấu cần trục Ø12mm và kết cấu gá nhỏ gọn.

11. Vì sao cần chọn đúng con trượt LMF12UU?

Một sai sót nhỏ trong việc lựa chọn bạc tuyến tính có thể ảnh hưởng đến toàn bộ cơ cấu.

Ví dụ:

Chọn sai đường kính trục → bạc không làm việc đúng.

Trục không thẳng → chuyển động tăng ma sát.

Tấm gá lệch tâm → bạc có thể bị kẹt.

Tải vượt khả năng → tuổi thọ giảm.

Môi trường nhiều bụi → hệ thống bi nhanh bẩn và mòn.

Vì vậy, khi lựa chọn LMF12UU, nên xác định đầy đủ kích thước, tải trọng và điều kiện làm việc trước khi đặt hàng.

12. Mua Con trượt tròn mặt bích tròn thân ngắn LMF12UU ở đâu?

Bạn đang tìm Con trượt tròn mặt bích tròn thân ngắn LMF12UU để thay thế bạc cũ hoặc thiết kế một hệ thống dẫn hướng mới?

Hãy kiểm tra đúng Ø12mm, kích thước mặt bích, chiều dài bạc, tải trọng và kết cấu gá trước khi lựa chọn.
