Con trượt tròn mặt bích tròn thân ngắn LMF25UU – Bạc dẫn hướng tuyến tính Ø25mm cho máy tự động hóa

Trong các hệ thống tự động hóa công nghiệp, máy CNC, robot, máy đóng gói, máy gia công và cơ cấu chuyển động tuyến tính, việc lựa chọn đúng con trượt dẫn hướng có vai trò quan trọng trong việc duy trì chuyển động ổn định, giảm ma sát và nâng cao độ bền của thiết bị.

Con trượt tròn mặt bích tròn thân ngắn LMF25UU là dòng bạc trượt tuyến tính mặt bích tròn sử dụng cho trục dẫn hướng Ø25mm. Sản phẩm sở hữu thân bạc chắc chắn, thiết kế mặt bích tích hợp và hệ thống bi tuần hoàn, phù hợp với nhiều cơ cấu máy cần dẫn hướng tuyến tính ổn định nhưng vẫn muốn tối ưu kết cấu lắp đặt.

1. Con trượt LMF25UU là gì?

LMF25UU là loại bạc dẫn hướng tuyến tính mặt bích tròn (Round Flanged Linear Bearing), được thiết kế để sử dụng với trục dẫn hướng Ø25mm.

Bên trong bạc là hệ thống bi tuần hoàn giúp giảm ma sát giữa bạc và trục khi tạo chuyển động tịnh tiến. Phần mặt bích tròn cho phép cố định bạc vào tấm gá hoặc khung máy bằng vít phù hợp.

Phiên bản UU thường được thiết kế với phớt chắn ở hai đầu, giúp hạn chế bụi bẩn và tạp chất đi vào khu vực làm việc của các viên bi.

LMF25UU phù hợp khi hệ thống cần:

• Trục dẫn hướng Ø25mm.
• Bạc tuyến tính có mặt bích tròn.
• Kết cấu chắc chắn.
• Chuyển động tịnh tiến ổn định.
• Khả năng gá lắp thuận tiện.
• Sử dụng trong máy tự động hóa và cơ cấu cơ khí.

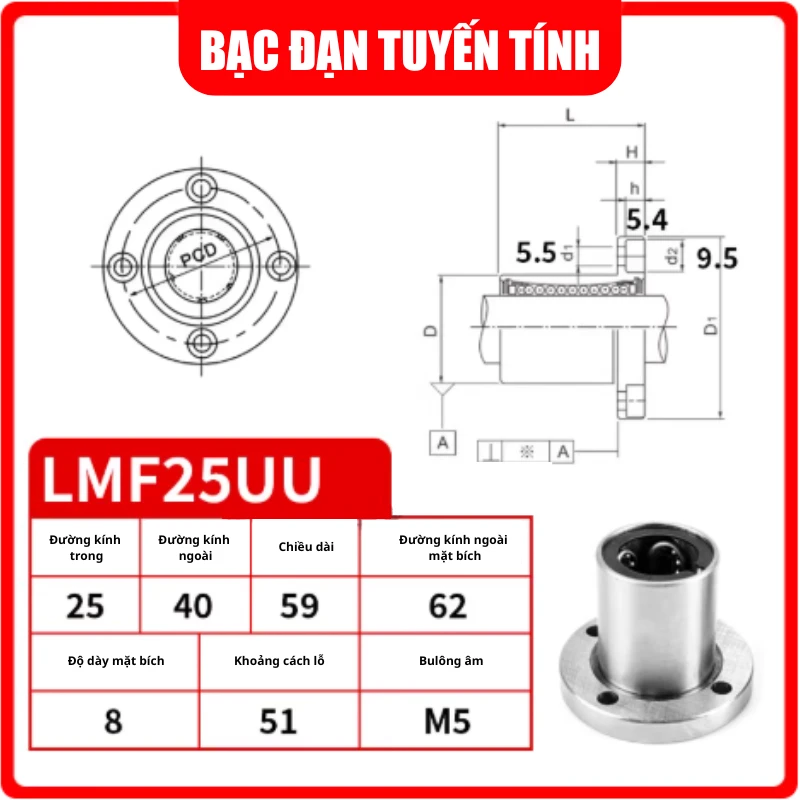

2. Thông số kỹ thuật Con trượt tròn mặt bích LMF25UU

Lưu ý: Các thông số trên mang tính tham khảo cho cấu hình LMF25UU phổ biến. Kích thước, dung sai, tải động, tải tĩnh và vật liệu có thể khác nhau tùy nhà sản xuất. Khi thiết kế máy hoặc gia công tấm gá, nên đối chiếu catalogue chính xác của sản phẩm cần sử dụng.

3. Cấu tạo của LMF25UU

Thân bạc Ø40mm

Phần thân LMF25UU có đường kính ngoài khoảng 40mm, phù hợp với trục dẫn hướng Ø25mm. Kết cấu lớn hơn các model LMF8UU, LMF12UU hoặc LMF16UU giúp sản phẩm đáp ứng các cơ cấu có kích thước và tải trọng cao hơn.

Chiều dài thân khoảng 59mm

Thiết kế thân dài khoảng 59mm tạo ra vùng tiếp xúc dẫn hướng tương đối lớn, phù hợp với các cơ cấu cần sự ổn định khi chuyển động.

Hệ thống bi tuần hoàn

Các viên bi tuần hoàn bên trong bạc giúp giảm ma sát khi bạc chuyển động trên trục dẫn hướng. Cấu hình LMF25UU phổ biến sử dụng 6 mạch bi.

Mặt bích tròn

Mặt bích có đường kính khoảng 62mm, hỗ trợ cố định bạc trực tiếp vào tấm gá hoặc khung máy.

Phớt UU

Hai đầu bạc có phớt bảo vệ theo cấu hình UU, giúp hạn chế bụi và tạp chất xâm nhập vào vùng bi trong điều kiện làm việc phù hợp.

4. Ưu điểm nổi bật của Con trượt LMF25UU

1. Dùng cho trục Ø25mm

LMF25UU phù hợp với hệ thống sử dụng trục dẫn hướng đường kính 25mm, đáp ứng các cơ cấu có yêu cầu kích thước lớn hơn dòng bạc Ø8–Ø20mm.

2. Kết cấu chắc chắn

Với thân bạc lớn hơn, LMF25UU phù hợp với nhiều cơ cấu máy yêu cầu khả năng dẫn hướng ổn định.

3. Mặt bích tròn tích hợp

Mặt bích giúp đơn giản hóa việc cố định bạc vào tấm gá.

4. Hệ thống bi tuần hoàn

Cơ cấu bi giúp giảm ma sát và hỗ trợ chuyển động tịnh tiến ổn định khi trục, bạc và hệ thống gá được lắp đặt chính xác.

5. Phớt hai đầu

Cấu hình UU giúp hạn chế bụi bẩn và tạp chất xâm nhập vào bên trong bạc.

6. Ứng dụng rộng

LMF25UU có thể được sử dụng trong nhiều hệ thống tự động hóa, CNC, robot, máy gia công, máy đóng gói và cơ cấu chuyển động tuyến tính.

5. LMF25UU được ứng dụng ở đâu?

Với đường kính trục Ø25mm, con trượt LMF25UU phù hợp với những cơ cấu cần dẫn hướng tuyến tính có kích thước tương đối lớn.

Một số ứng dụng tiêu biểu:

• Máy tự động hóa công nghiệp.
• Máy CNC.
• Máy gia công cơ khí.
• Robot công nghiệp.
• Máy đóng gói.
• Máy cấp phôi.
• Máy lắp ráp.
• Máy dán nhãn.
• Máy cắt.
• Máy khắc.
• Thiết bị kiểm tra.
• Cơ cấu nâng hạ.
• Cơ cấu trượt tuyến tính.
• Hệ thống xử lý vật liệu.
• Máy chế biến.
• Thiết bị sản xuất công nghiệp.

Đặc biệt, LMF25UU phù hợp với các cơ cấu cần trục Ø25mm + bạc mặt bích tròn + khả năng dẫn hướng ổn định.

6. So sánh LMF25UU với LM25UU và LMK25UU

LMF25UU hay LM25UU?

Nếu hệ thống đã có gối đỡ bạc tuyến tính, LM25UU có thể đáp ứng tốt nhu cầu.

Nếu muốn tích hợp mặt bích tròn để cố định trực tiếp vào tấm gá, LMF25UU thuận tiện hơn.

LMF25UU hay LMK25UU?

Điểm khác biệt chính nằm ở mặt bích:

• LMF25UU: mặt bích tròn.
• LMK25UU: mặt bích vuông.

Việc lựa chọn nên dựa trên thiết kế tấm gá và vị trí lỗ bắt vít.

7. LMF25UU có ưu điểm và hạn chế gì?

Ưu điểm

• Sử dụng cho trục Ø25mm.
• Kết cấu chắc chắn.
• Mặt bích tròn tích hợp.
• Dễ gá lên tấm máy.
• Hỗ trợ chuyển động tuyến tính ổn định.
• Hệ thống bi tuần hoàn giảm ma sát.
• Có phớt bảo vệ hai đầu.
• Phù hợp nhiều loại máy công nghiệp.
• Dễ thay thế trong quá trình bảo trì.
• Có thể sử dụng cho nhiều cơ cấu tuyến tính.

Hạn chế

• Kích thước lớn hơn các dòng LMF8UU, LMF10UU, LMF12UU và LMF16UU.
• Khối lượng lớn hơn các model nhỏ.
• Cần không gian lắp đặt phù hợp.
• Không nên sử dụng tải vượt quá khả năng thiết kế.
• Cần kiểm tra độ chính xác và độ cứng của trục dẫn hướng.
• Môi trường có nhiều bụi hoặc phoi kim loại cần được che chắn tốt.

8. Hướng dẫn lựa chọn LMF25UU đúng cách

Bước 1: Xác định đường kính trục

LMF25UU → sử dụng cho trục Ø25mm.

Đây là yếu tố đầu tiên cần kiểm tra.

Nếu máy đang sử dụng trục Ø20mm, không thể thay thế trực tiếp bằng LMF25UU nếu không thay đổi toàn bộ kết cấu dẫn hướng.

Bước 2: Kiểm tra kích thước mặt bích

Cần kiểm tra:

• Đường kính mặt bích.
• PCD.
• Kích thước lỗ bắt vít.
• Độ dày mặt bích.
• Khoảng không gian xung quanh.

Với cấu hình phổ biến, mặt bích LMF25UU có đường kính khoảng 62mm.

Bước 3: Kiểm tra tải trọng

Tải trọng cần được tính dựa trên:

• Khối lượng tải.
• Hướng tải.
• Gia tốc.
• Tốc độ.
• Tải va đập.
• Khoảng cách giữa các bạc.
• Số lượng bạc sử dụng.

Một số cấu hình LMF25UU có tải động tham khảo khoảng 2.060N và tải tĩnh khoảng 1.490N. Đây là giá trị định mức tham khảo và không nên sử dụng trực tiếp làm tải làm việc tối đa trong mọi trường hợp.

Bước 4: Kiểm tra trục dẫn hướng

Trục Ø25mm cần đảm bảo:

• Đúng kích thước.
• Độ thẳng tốt.
• Bề mặt phù hợp.
• Không bị xước hoặc biến dạng.
• Được cố định chắc chắn.
• Có độ cứng phù hợp với tải.

Bước 5: Căn chỉnh chính xác

Nếu sử dụng hai trục hoặc nhiều bạc, cần đảm bảo:

Độ song song + độ đồng tâm + độ phẳng của mặt gá.

Nếu các yếu tố này không đảm bảo, bạc có thể bị ép, gây tăng ma sát và giảm tuổi thọ.

9. LMF25UU khác LMF20UU như thế nào?

Nếu cơ cấu sử dụng trục Ø25mm, LMF25UU là model phù hợp hơn LMF20UU. Không nên lựa chọn chỉ dựa vào khả năng chịu tải mà phải bắt đầu từ đường kính trục và kết cấu máy.

10. Khi nào nên chọn LMF25UU?

Bạn nên cân nhắc LMF25UU khi:

✔ Hệ thống sử dụng trục Ø25mm

Đây là điều kiện tiên quyết.

✔ Cần mặt bích tròn

Mặt bích tích hợp giúp việc gá lắp thuận tiện hơn.

✔ Cần kết cấu chắc chắn

Kích thước lớn hơn phù hợp với các cơ cấu có tải và kích thước lớn hơn các model mini.

✔ Cần chuyển động tuyến tính bằng bi

Cấu tạo bi tuần hoàn hỗ trợ giảm ma sát và tạo chuyển động tương đối êm.

✔ Muốn đơn giản hóa cụm gá

Mặt bích cho phép cố định bạc trực tiếp lên tấm gá phù hợp.

11. Những lỗi cần tránh khi sử dụng LMF25UU

❌ Chọn sai đường kính trục

LMF25UU phải sử dụng với trục Ø25mm.

❌ Không tính tải động

Cơ cấu chuyển động nhanh, tăng tốc hoặc giảm tốc mạnh có thể tạo tải lớn hơn tải tĩnh thông thường.

❌ Dùng trục kém chất lượng

Trục cong, xước hoặc sai kích thước có thể khiến bạc hoạt động không ổn định.

❌ Gá mặt bích không phẳng

Mặt gá bị nghiêng hoặc biến dạng có thể tạo lực lệch lên bạc.

❌ Không căn chỉnh nhiều trục

Hai trục dẫn hướng không song song có thể khiến bạc bị kẹt hoặc tăng ma sát.

❌ Không vệ sinh định kỳ

Môi trường có phoi kim loại, bụi hoặc tạp chất cần được che chắn và bảo trì thường xuyên.

12. Câu hỏi thường gặp về Con trượt LMF25UU

LMF25UU dùng trục bao nhiêu?

LMF25UU sử dụng cho trục dẫn hướng Ø25mm.

LMF25UU có mặt bích không?

Có. LMF25UU là bạc trượt tuyến tính mặt bích tròn, thuận tiện cho việc cố định lên tấm gá.

LMF25UU có phớt không?

Có. Phiên bản UU thường sử dụng phớt chắn ở hai đầu.

Đường kính thân LMF25UU bao nhiêu?

Cấu hình phổ biến có đường kính ngoài thân khoảng 40mm.

LMF25UU dài bao nhiêu?

Chiều dài thân phổ biến khoảng 59mm.

Mặt bích LMF25UU đường kính bao nhiêu?

Đường kính mặt bích phổ biến khoảng 62mm, tuy nhiên cần kiểm tra catalogue chính xác của nhà sản xuất trước khi gia công tấm gá.

LMF25UU có dùng cho máy CNC được không?

Có thể sử dụng trong các cơ cấu CNC phù hợp nếu tải trọng, tốc độ, độ cứng trục và độ chính xác lắp đặt đáp ứng yêu cầu thiết kế.

LMF25UU có phù hợp máy tự động hóa không?

Có. Model này phù hợp với nhiều cơ cấu tự động hóa, robot, máy gia công, máy đóng gói và hệ thống chuyển động tuyến tính sử dụng trục Ø25mm.

13. Bảo trì Con trượt LMF25UU như thế nào?

Để duy trì khả năng vận hành ổn định, nên chú ý:

1. Kiểm tra trục định kỳ
Đảm bảo trục không bị xước, cong hoặc ăn mòn.

2. Vệ sinh khu vực dẫn hướng
Loại bỏ bụi, phoi kim loại và tạp chất.

3. Kiểm tra chuyển động
Nếu xuất hiện tiếng ồn, rung hoặc chuyển động nặng, cần kiểm tra bạc và trục.

4. Kiểm tra mặt gá
Đảm bảo bạc không bị ép lệch do tấm gá biến dạng.

5. Bôi trơn phù hợp
Thực hiện theo khuyến nghị của nhà sản xuất và điều kiện môi trường thực tế.

14. Mua Con trượt tròn mặt bích tròn thân ngắn LMF25UU ở đâu?

Bạn đang tìm Con trượt tròn mặt bích tròn thân ngắn LMF25UU cho máy tự động hóa, máy CNC hoặc cơ cấu chuyển động tuyến tính?

Trước khi đặt hàng, hãy xác định chính xác:

• Trục Ø25mm.
• Đường kính ngoài bạc.
• Chiều dài bạc.
• Đường kính mặt bích.
• PCD và lỗ bắt vít.
• Tải trọng.
• Tốc độ chuyển động.
• Môi trường làm việc.

Raybi.vn hỗ trợ khách hàng lựa chọn linh kiện cơ khí phù hợp cho hệ thống tự động hóa, máy CNC, robot và thiết bị công nghiệp.

📞 Liên hệ tư vấn LMF25UU

Hotline: 0376.008.998

Liên hệ để được hỗ trợ:

• Con trượt LMF25UU.
• Bạc tuyến tính Ø25mm.
• Trục dẫn hướng Ø25mm.
• Kích thước mặt bích và lỗ gá.
• Số lượng cần sử dụng.
• Model thay thế/tương đương.
• Giải pháp dẫn hướng tuyến tính.

👉 Đang cần LMF25UU? Gọi ngay 0376.008.998 để được tư vấn đúng kích thước và phù hợp với cơ cấu máy.

Raybi.vn – Đồng hành cùng doanh nghiệp trong các giải pháp linh kiện cơ khí và tự động hóa.

15. Kết luận

Con trượt tròn mặt bích tròn thân ngắn LMF25UU là lựa chọn phù hợp cho các cơ cấu dẫn hướng sử dụng trục Ø25mm, đặc biệt khi cần một bạc có mặt bích tròn tích hợp, kết cấu chắc chắn và khả năng chuyển động tuyến tính ổn định.

So với các model nhỏ hơn, LMF25UU phù hợp với hệ thống có kích thước và yêu cầu tải cao hơn. Tuy nhiên, để sản phẩm phát huy hiệu quả, cần đảm bảo trục đúng Ø25mm, căn chỉnh chính xác, tải trọng phù hợp và môi trường làm việc được kiểm soát.
