Con trượt tròn mặt bích tròn thân ngắn LMF16UU – Bạc dẫn hướng tuyến tính Ø16mm cho máy tự động hóa

Trong các hệ thống tự động hóa công nghiệp, máy CNC, robot, máy đóng gói và cơ cấu chuyển động tuyến tính, khả năng dẫn hướng ổn định có ảnh hưởng trực tiếp đến độ chính xác, độ êm và tuổi thọ của thiết bị.

Con trượt tròn mặt bích tròn thân ngắn LMF16UU là dòng bạc trượt tuyến tính sử dụng cho trục dẫn hướng Ø16mm, nổi bật với thiết kế thân ngắn, mặt bích tròn tích hợp và hệ thống bi tuần hoàn. Đây là lựa chọn phù hợp cho những cơ cấu cần chuyển động tuyến tính ổn định nhưng vẫn muốn tối ưu không gian lắp đặt.

1. Con trượt LMF16UU là gì?

LMF16UU là bạc trượt tuyến tính mặt bích tròn (Round Flanged Linear Bearing), được thiết kế để làm việc với trục dẫn hướng đường kính Ø16mm.

Sản phẩm có cấu tạo dạng bạc hình trụ kết hợp mặt bích tròn. Bên trong là hệ thống bi tuần hoàn giúp giảm ma sát khi bạc chuyển động dọc theo trục. Thiết kế UU thường sử dụng phớt ở hai đầu nhằm hạn chế bụi và tạp chất xâm nhập vào bên trong bạc.

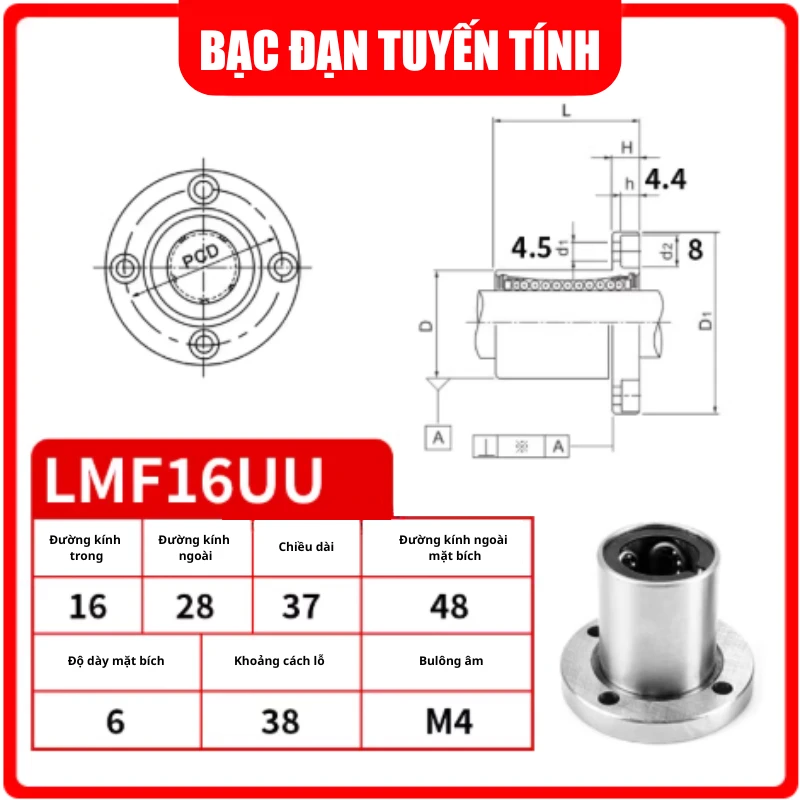

Theo các bảng thông số kỹ thuật phổ biến, LMF16UU có kích thước 16 × 28 × 37mm, đường kính mặt bích khoảng 48mm, PCD khoảng 38mm và 5 mạch bi.

LMF16UU phù hợp khi bạn cần:

• Dẫn hướng cho trục Ø16mm.
• Bạc tuyến tính có mặt bích tròn.
• Thiết kế thân ngắn, gọn.
• Chuyển động tịnh tiến bằng bi.
• Lắp đặt trực tiếp lên tấm gá.
• Sử dụng trong máy tự động hóa, CNC và cơ cấu cơ khí.

2. Thông số kỹ thuật Con trượt tròn mặt bích LMF16UU

Các thông số LMF16UU được nhiều nguồn kỹ thuật ghi nhận ở mức Ø16mm trong, Ø28mm ngoài, dài 37mm, mặt bích Ø48mm và 5 mạch bi. Tải động/tĩnh có thể khác nhau theo tiêu chuẩn hoặc nhà sản xuất; một số bảng ghi khoảng 774N/1.180N, trong khi các nguồn khác công bố giá trị gần tương đương.

Lưu ý: Khi thiết kế tấm gá hoặc thay thế bạc trong máy hiện có, nên đối chiếu đúng catalogue của nhà sản xuất vì dung sai, tải định mức và kích thước lỗ lắp có thể khác nhau giữa các phiên bản.

3. Cấu tạo của LMF16UU

Thân bạc Ø28mm

Phần thân của LMF16UU có đường kính ngoài khoảng 28mm, chiều dài khoảng 37mm, tạo thành kết cấu tương đối gọn so với kích thước trục Ø16mm.

Hệ thống bi tuần hoàn

LMF16UU sử dụng 5 mạch bi, giúp các viên bi tuần hoàn bên trong bạc khi tạo chuyển động tương đối giữa bạc và trục. Cấu tạo này giúp giảm ma sát và hỗ trợ chuyển động tuyến tính ổn định.

Mặt bích tròn Ø48mm

Mặt bích tích hợp có đường kính khoảng 48mm, giúp bạc có thể được cố định vào tấm gá hoặc khung máy bằng vít phù hợp.

Đây là ưu điểm quan trọng của dòng LMF vì người thiết kế có thể đơn giản hóa cụm gá thay vì phải sử dụng thêm một gối đỡ bạc riêng.

Phớt UU

Ký hiệu UU thường chỉ phiên bản có phớt chắn ở hai đầu. Phớt giúp hạn chế bụi và tạp chất đi vào khu vực bi, đặc biệt hữu ích trong môi trường máy móc thông thường.

4. Ưu điểm nổi bật của Con trượt LMF16UU

1. Thiết kế nhỏ gọn

LMF16UU có phần thân khoảng Ø28 × 37mm, phù hợp với những cơ cấu cần tối ưu không gian lắp đặt.

2. Sử dụng trục Ø16mm

Đường kính trục 16mm tạo sự cân bằng giữa kích thước và khả năng chịu tải, phù hợp với nhiều cơ cấu tự động hóa và thiết bị cơ khí.

3. Mặt bích tròn tích hợp

Mặt bích giúp việc gá bạc trực tiếp lên tấm máy trở nên thuận tiện, đồng thời giúp thiết kế cơ cấu gọn hơn.

4. Chuyển động tuyến tính bằng bi

Hệ thống bi tuần hoàn giúp giảm ma sát so với kiểu trượt tiếp xúc trực tiếp, hỗ trợ chuyển động êm và ổn định khi lắp đặt đúng kỹ thuật.

5. Phớt hai đầu

Thiết kế UU giúp hạn chế bụi bẩn và tạp chất xâm nhập vào bên trong bạc.

6. Ứng dụng đa dạng

LMF16UU có thể sử dụng trong máy CNC, robot, máy đóng gói, máy in, thiết bị tự động hóa, máy 3D và các cơ cấu chuyển động tuyến tính. Các dòng bạc tuyến tính nói chung được ứng dụng rộng trong máy móc, đóng gói, in ấn, robot và thiết bị chính xác.

5. LMF16UU được ứng dụng ở đâu?

Nhờ kích thước Ø16mm và thiết kế mặt bích tròn, con trượt LMF16UU có thể được sử dụng trong:

• Máy tự động hóa công nghiệp.
• Máy CNC.
• CNC mini.
• Máy khắc và máy cắt.
• Máy in.
• Máy đóng gói.
• Máy dán nhãn.
• Máy cấp phôi tự động.
• Robot và cơ cấu gắp.
• Máy lắp ráp linh kiện.
• Thiết bị kiểm tra.
• Thiết bị đo lường.
• Máy 3D.
• Cơ cấu trượt tuyến tính.
• Máy chế biến và xử lý vật liệu.
• Các thiết bị cơ khí DIY.

Đặc biệt, LMF16UU phù hợp với những cơ cấu cần bạc tuyến tính Ø16mm nhưng muốn tích hợp mặt bích để đơn giản hóa việc gá lắp.

6. So sánh LMF16UU với LM16UU và LMK16UU

LMF16UU hay LM16UU?

Nếu cơ cấu đã có gối đỡ bạc tuyến tính, LM16UU có thể là lựa chọn phù hợp.

Nếu muốn cố định trực tiếp bạc vào tấm gá bằng mặt bích tròn, LMF16UU sẽ thuận tiện hơn.

LMF16UU hay LMK16UU?

Hai model đều có mặt bích, nhưng:

• LMF16UU: mặt bích tròn.
• LMK16UU: mặt bích vuông.

Vì vậy, hãy lựa chọn dựa trên thiết kế tấm gá, vị trí lỗ bắt vít và không gian xung quanh bạc.

7. LMF16UU có ưu điểm và hạn chế gì?

Ưu điểm

• Dùng cho trục Ø16mm.
• Thân bạc tương đối ngắn.
• Mặt bích tròn tích hợp.
• Dễ lắp lên tấm gá.
• Hệ thống bi tuần hoàn hỗ trợ chuyển động êm.
• Phớt UU giúp hạn chế bụi.
• Kết cấu gọn.
• Ứng dụng rộng trong tự động hóa.
• Dễ thay thế khi bảo trì.

Hạn chế

• Không phải lựa chọn tối ưu cho mọi ứng dụng tải rất lớn.
• Yêu cầu trục dẫn hướng có chất lượng và kích thước phù hợp.
• Cần đảm bảo độ thẳng và độ song song của hệ thống trục.
• Lắp lệch tâm có thể làm tăng ma sát và giảm tuổi thọ.
• Môi trường có nhiều phoi kim loại hoặc bụi cần được che chắn tốt.
• Tải thực tế cần được tính toán theo điều kiện vận hành thay vì chỉ dựa vào tải định mức.

8. Hướng dẫn lựa chọn LMF16UU đúng cách

Bước 1: Xác định đường kính trục

LMF16UU → sử dụng cho trục Ø16mm.

Đây là thông số quan trọng nhất. Không nên chọn bạc chỉ dựa vào tên model mà cần kiểm tra chính xác kích thước trục thực tế.

Bước 2: Kiểm tra kích thước bạc

Cần kiểm tra:

• Đường kính trong: 16mm.
• Đường kính ngoài thân: khoảng 28mm.
• Chiều dài: khoảng 37mm.
• Đường kính mặt bích: khoảng 48mm.
• PCD: khoảng 38mm.

Các kích thước này được nhiều nguồn cung cấp LMF16UU công bố nhất quán.

Bước 3: Kiểm tra tải trọng

Tải động và tải tĩnh phải được tính toán dựa trên:

• Khối lượng tải.
• Hướng tải.
• Tốc độ chuyển động.
• Gia tốc.
• Tải va đập.
• Số lượng bạc.
• Khoảng cách giữa các bạc.
• Điều kiện làm việc.

Một số bảng kỹ thuật công bố LMF16UU có tải động khoảng 774N và tải tĩnh khoảng 1.180N. Đây là tải định mức tham khảo, không đồng nghĩa với tải làm việc an toàn trong mọi điều kiện.

Bước 4: Chọn trục dẫn hướng phù hợp

Trục Ø16mm cần đảm bảo:

• Đúng đường kính.
• Độ thẳng tốt.
• Bề mặt phù hợp.
• Không bị xước hoặc biến dạng.
• Được cố định chắc chắn.

Một nguồn kỹ thuật cũng lưu ý rằng các giá trị tải của bạc tuyến tính cần được xem xét cùng điều kiện sử dụng trục dẫn hướng đã tôi cứng và mài phù hợp.

Bước 5: Kiểm tra độ đồng tâm

Nếu hệ thống sử dụng hai trục song song hoặc nhiều bạc, việc căn chỉnh rất quan trọng.

Trục lệch → bạc bị ép → ma sát tăng → chuyển động không đều → tuổi thọ giảm.

Đây là một trong những yếu tố cần đặc biệt lưu ý khi lắp đặt con trượt tuyến tính.

9. So sánh LMF16UU với LMF12UU và LMF20UU

Nếu Ø12mm quá nhỏ nhưng Ø20mm chưa cần thiết, LMF16UU là một lựa chọn trung gian đáng cân nhắc cho nhiều hệ thống cơ khí.

Theo bảng thông số dòng LMF-UU, kích thước thân tăng từ Ø21mm × 30mm ở LMF12UU lên Ø28mm × 37mm ở LMF16UU và Ø32mm × 42mm ở LMF20UU.

10. Những câu hỏi thường gặp về LMF16UU

LMF16UU dùng trục bao nhiêu?

LMF16UU sử dụng cho trục dẫn hướng Ø16mm.

Kích thước LMF16UU bao nhiêu?

Kích thước phổ biến là 16 × 28 × 37mm: đường kính trong 16mm, đường kính ngoài 28mm và chiều dài 37mm.

Mặt bích LMF16UU đường kính bao nhiêu?

Đường kính mặt bích phổ biến khoảng 48mm, PCD khoảng 38mm.

LMF16UU có phớt không?

Có. Phiên bản UU thường được trang bị phớt ở hai đầu để hỗ trợ hạn chế bụi và tạp chất.

LMF16UU có bao nhiêu mạch bi?

Các bảng thông số phổ biến ghi nhận 5 mạch bi cho LMF16UU.

LMF16UU có dùng cho máy CNC được không?

Có thể sử dụng trong các cơ cấu CNC phù hợp. Tuy nhiên, cần kiểm tra tải trọng, tốc độ, độ chính xác trục, độ cứng hệ thống và điều kiện lắp đặt trước khi lựa chọn.

LMF16UU có phù hợp máy tự động hóa không?

Có. LMF16UU phù hợp với nhiều cơ cấu dẫn hướng trong máy tự động hóa, robot, máy đóng gói, máy in và thiết bị cơ khí.

11. Những lỗi cần tránh khi lắp LMF16UU

Một sản phẩm chất lượng vẫn có thể nhanh hỏng nếu lắp đặt không đúng.

❌ Dùng trục sai kích thước

LMF16UU cần trục Ø16mm. Trục quá lớn hoặc quá nhỏ đều có thể ảnh hưởng đến chuyển động.

❌ Không kiểm tra độ thẳng của trục

Trục bị cong có thể khiến bạc chuyển động nặng, phát sinh tiếng ồn và mài mòn không đều.

❌ Gá bạc bị lệch

Mặt bích phải được cố định đúng vị trí. Việc siết lệch hoặc tấm gá không phẳng có thể tạo lực bất thường lên bạc.

❌ Không tính tải động

Không chỉ khối lượng tĩnh mới quan trọng. Tốc độ, gia tốc và tải va đập đều có thể ảnh hưởng đến tuổi thọ.

❌ Bỏ qua môi trường làm việc

Nếu máy phát sinh nhiều bụi hoặc phoi, cần có biện pháp che chắn và vệ sinh phù hợp.

12. Mua Con trượt tròn mặt bích tròn thân ngắn LMF16UU ở đâu?

Bạn đang cần Con trượt tròn mặt bích tròn thân ngắn LMF16UU để thay thế sản phẩm cũ, sửa chữa máy hoặc thiết kế cơ cấu dẫn hướng mới?

Đừng chỉ quan tâm đến việc “LMF16UU giá bao nhiêu?”. Quan trọng hơn là phải xác định đúng đường kính trục, kích thước mặt bích, tải trọng, kiểu lắp và điều kiện vận hành.

Raybi.vn có thể hỗ trợ bạn lựa chọn linh kiện phù hợp cho các hệ thống cơ khí, tự động hóa, CNC và chuyển động tuyến tính.

📞 Liên hệ tư vấn LMF16UU

Hotline: 0376.008.998

Liên hệ để được tư vấn:

• Con trượt LMF16UU.
• Bạc trượt tuyến tính Ø16mm.
• Trục dẫn hướng Ø16mm.
• Kích thước mặt bích và lỗ gá.
• Số lượng sản phẩm cần sử dụng.
• Model tương đương.
• Giải pháp dẫn hướng cho máy tự động hóa.

👉 Đang cần LMF16UU? Gọi ngay 0376.008.998 để được tư vấn đúng kích thước và đúng nhu cầu sử dụng.

Raybi.vn – Giải pháp linh kiện cơ khí và tự động hóa cho doanh nghiệp, xưởng sản xuất và hệ thống máy.

Kết luận

Con trượt tròn mặt bích tròn thân ngắn LMF16UU là giải pháp dẫn hướng tuyến tính đáng cân nhắc cho các hệ thống sử dụng trục Ø16mm. Với thiết kế thân 28 × 37mm, mặt bích tròn khoảng Ø48mm, 5 mạch bi và phớt UU, sản phẩm mang lại sự cân bằng giữa kích thước, khả năng dẫn hướng và sự thuận tiện khi lắp đặt.

Nếu bạn đang thiết kế máy mới hoặc cần thay thế bạc tuyến tính hiện có, hãy kiểm tra chính xác kích thước trục và kết cấu gá trước khi đặt hàng.
