Con trượt tròn mặt bích tròn thân ngắn LMF40UU – Giải pháp dẫn hướng tuyến tính cho máy CNC và tự động hóa

Con trượt tròn mặt bích tròn thân ngắn LMF40UU là linh kiện dẫn hướng tuyến tính được sử dụng để tạo chuyển động trượt ổn định trên trục dẫn hướng tròn. Với thiết kế dạng LMF – mặt bích tròn và thân ngắn, sản phẩm phù hợp với nhiều cơ cấu máy cần bố trí con trượt trực tiếp trên bề mặt gá, bàn máy hoặc cụm chuyển động.

Trong các hệ thống CNC, máy tự động, máy gia công, thiết bị lắp ráp và cơ cấu truyền động tuyến tính, việc lựa chọn con trượt phù hợp ảnh hưởng trực tiếp đến độ ổn định, độ chính xác và tuổi thọ của cơ cấu.

1. Con trượt tròn mặt bích tròn thân ngắn LMF40UU là gì?

LMF40UU là dòng con trượt tròn dùng cho trục dẫn hướng tuyến tính, được thiết kế với đường kính lỗ danh nghĩa 40 mm theo mã sản phẩm.

Điểm nổi bật của cấu trúc LMF là phần mặt bích tròn tích hợp trên thân con trượt, giúp thuận tiện khi cố định sản phẩm vào tấm gá hoặc kết cấu máy.

Ký hiệu có thể hiểu khái quát:

• LM: Linear Motion – chuyển động tuyến tính.
• F: dạng con trượt có mặt bích.
• 40: kích thước đường kính trục tương ứng theo mã.
• UU: cấu hình có phớt che bụi ở hai đầu theo quy ước thông dụng của dòng sản phẩm.

Lưu ý: Kích thước lắp đặt, vật liệu, tải trọng, khe hở và các thông số kỹ thuật chi tiết cần được đối chiếu theo catalogue hoặc bản vẽ của đúng phiên bản LMF40UU trước khi đặt hàng.

2. Đặc điểm nổi bật của LMF40UU

Thiết kế mặt bích tròn tiện lợi

Mặt bích giúp con trượt có thể được cố định trực tiếp vào cụm gá. Điều này đặc biệt hữu ích khi thiết kế máy có không gian lắp đặt hạn chế hoặc cần thao tác tháo lắp nhanh.

Thân ngắn, tối ưu không gian

So với các loại con trượt thân dài, thiết kế thân ngắn giúp giảm chiều dài tổng thể của cụm dẫn hướng, phù hợp với những cơ cấu cần tiết kiệm không gian.

Chuyển động tuyến tính ổn định

Con trượt làm việc kết hợp với trục tròn dẫn hướng, tạo thành cơ cấu dẫn hướng tuyến tính cho chuyển động tịnh tiến của bàn máy hoặc cụm cơ cấu.

Có phớt bảo vệ

Cấu hình UU thường được sử dụng để tăng khả năng hạn chế bụi và tạp chất xâm nhập vào vùng bi bên trong, từ đó hỗ trợ duy trì chuyển động ổn định trong quá trình vận hành.

Dễ tích hợp vào hệ thống

Kiểu dáng tiêu chuẩn giúp LMF40UU có thể được ứng dụng trong nhiều thiết kế máy khác nhau, đặc biệt khi kỹ sư cần một giải pháp dẫn hướng tròn có mặt bích.

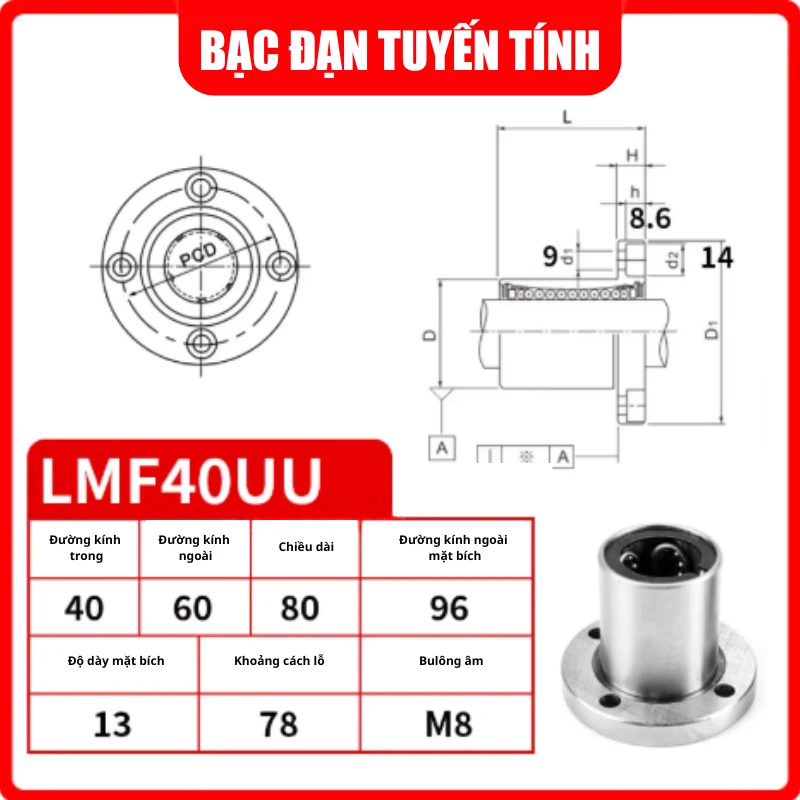

3. Thông số và cấu hình LMF40UU

Lưu ý: Không nên lựa chọn chỉ dựa vào mã Ø40. Khi thay thế hoặc lắp mới, cần kiểm tra đồng thời kích thước mặt bích, chiều dài thân, vị trí lỗ bắt vít, dung sai và yêu cầu tải của hệ thống.

4. Ưu điểm của con trượt LMF40UU

LMF40UU mang lại nhiều lợi ích khi được sử dụng đúng điều kiện làm việc:

✔ Tiết kiệm không gian: Thân ngắn phù hợp với cơ cấu có chiều dài lắp đặt hạn chế.

✔ Dễ cố định: Mặt bích tròn hỗ trợ gá trực tiếp vào tấm hoặc cụm cơ khí.

✔ Chuyển động tuyến tính: Kết hợp với trục tròn giúp tạo cơ cấu trượt cho nhiều thiết bị tự động.

✔ Dễ thay thế: Kiểu mã hóa phổ biến giúp thuận tiện trong việc xác định kích thước tương ứng.

✔ Phù hợp nhiều thiết kế máy: Có thể sử dụng trong các cơ cấu trượt, bàn máy và hệ thống dẫn hướng.

✔ Hỗ trợ bảo vệ bên trong: Cấu hình UU giúp hạn chế tác động của bụi và tạp chất trong môi trường làm việc phù hợp.

5. Hạn chế cần lưu ý khi sử dụng LMF40UU

Để LMF40UU hoạt động ổn định, người dùng cần chú ý một số yếu tố:

• Không nên vượt quá tải trọng cho phép của con trượt và trục dẫn hướng.
• Trục tròn phải có đường kính và độ chính xác phù hợp.
• Cần đảm bảo trục và con trượt được lắp đồng tâm.
• Bụi, phoi kim loại hoặc chất bẩn có thể ảnh hưởng đến chuyển động nếu môi trường không được kiểm soát.
• Cần kiểm tra khả năng chịu tải thực tế khi sử dụng trong máy CNC hoặc cơ cấu có tải lớn.
• Khi thay thế sản phẩm, cần đối chiếu bản vẽ kích thước thay vì chỉ dựa vào tên mã.

6. LMF40UU được ứng dụng ở đâu?

Nhờ thiết kế mặt bích và khả năng tạo chuyển động tuyến tính trên trục tròn, LMF40UU có thể được sử dụng trong nhiều hệ thống cơ khí.

Máy CNC

Sử dụng trong các cơ cấu dẫn hướng hoặc cơ cấu phụ trợ yêu cầu chuyển động tịnh tiến.

Máy tự động hóa

Phù hợp với các cụm trượt trong dây chuyền sản xuất, máy lắp ráp và thiết bị tự động.

Máy đóng gói

Có thể ứng dụng cho cơ cấu dịch chuyển sản phẩm, cơ cấu đẩy hoặc cụm điều chỉnh vị trí.

Máy gia công cơ khí

Được sử dụng trong các cơ cấu cần dẫn hướng tuyến tính bằng trục tròn.

Robot và thiết bị tự động

Có thể kết hợp với trục dẫn hướng để tạo các chuyển động tịnh tiến trong những cơ cấu chuyên dụng.

Thiết bị chế tạo và kiểm tra

Phù hợp với các bàn trượt, cơ cấu định vị hoặc hệ thống cần chuyển động tuyến tính.

7. So sánh LMF40UU với một số dạng con trượt tròn phổ biến

Điểm khác biệt đáng chú ý: LMF40UU phù hợp khi thiết kế cần mặt bích tròn để cố định con trượt nhưng vẫn muốn giữ kiểu dáng thân tương đối ngắn.

8. Cách lựa chọn LMF40UU phù hợp

Trước khi mua con trượt tròn LMF40UU, nên kiểm tra ít nhất 6 yếu tố:

1. Đường kính trục

LMF40UU được định danh theo kích thước trục tương ứng với mã Ø40 mm. Cần kiểm tra chính xác đường kính thực tế của trục.

2. Kích thước mặt bích

Đây là thông số quan trọng khi thiết kế vị trí bắt vít và khoảng cách giữa các linh kiện.

3. Chiều dài tổng thể

Do LMF40UU thuộc kiểu thân ngắn, cần đối chiếu chiều dài để tránh va chạm với các bộ phận khác.

4. Tải trọng

Xác định tải hướng kính, tải tác động lên cụm trượt và điều kiện chuyển động trước khi lựa chọn.

5. Tốc độ chuyển động

Nếu hệ thống hoạt động với tốc độ cao hoặc chu kỳ liên tục, cần lựa chọn đồng bộ con trượt, trục và phương án bôi trơn.

6. Môi trường làm việc

Nếu máy có nhiều bụi, phoi, dầu hoặc hơi ẩm, cần đặc biệt chú ý đến khả năng bảo vệ và phương án bảo dưỡng.

9. Lắp đặt LMF40UU như thế nào để hoạt động ổn định?

Một hệ thống dẫn hướng tốt không chỉ phụ thuộc vào chất lượng con trượt mà còn phụ thuộc vào độ chính xác của toàn bộ cụm.

Quy trình cơ bản:

Bước 1: Kiểm tra trục dẫn hướng Ø40 và con trượt trước khi lắp.

Bước 2: Làm sạch bề mặt trục, loại bỏ bụi và dị vật.

Bước 3: Đưa LMF40UU vào trục đúng hướng, tránh dùng lực va đập mạnh.

Bước 4: Căn chỉnh mặt bích với vị trí lỗ bắt vít trên cụm gá.

Bước 5: Siết vít đều, tránh tạo lực lệch làm con trượt bị bó.

Bước 6: Kiểm tra chuyển động bằng tay trước khi đưa hệ thống vào vận hành.

Bước 7: Bôi trơn và bảo dưỡng theo điều kiện làm việc thực tế.

10. Vì sao cần chọn đúng con trượt và trục dẫn hướng?

Một con trượt có kích thước phù hợp nhưng sử dụng sai trục hoặc lắp đặt không đồng tâm vẫn có thể gây ra:

• Chuyển động bị nặng hoặc giật.
• Tiếng ồn khi vận hành.
• Mài mòn nhanh.
• Giảm độ chính xác của cơ cấu.
• Tăng lực ma sát.
• Giảm tuổi thọ con trượt và trục.

Vì vậy, LMF40UU nên được lựa chọn đồng bộ với trục dẫn hướng và thiết kế cơ khí của máy.

11. Câu hỏi thường gặp về LMF40UU

LMF40UU dùng với trục bao nhiêu?

Theo quy ước mã sản phẩm, LMF40UU sử dụng với trục tròn Ø40 mm. Khi đặt hàng, nên xác nhận lại bản vẽ và thông số của phiên bản sản phẩm cụ thể.

LMF40UU có mặt bích không?

Có. Đây là đặc điểm chính của dòng LMF, giúp sản phẩm thuận tiện khi cố định lên cụm gá.

LMF40UU có phù hợp máy CNC không?

Có thể sử dụng trong các cơ cấu CNC có thiết kế dẫn hướng bằng trục tròn và đáp ứng được yêu cầu về tải, tốc độ, độ chính xác của hệ thống.

LMF40UU có thay thế được mọi con trượt Ø40 không?

Không nên mặc định như vậy. Ngoài đường kính trục, cần kiểm tra kích thước mặt bích, chiều dài thân, vị trí lỗ gá, dung sai và cấu hình phớt.

Làm thế nào để chọn đúng LMF40UU?

Hãy cung cấp đường kính trục, kích thước vị trí gá, tải trọng, tốc độ chuyển động và môi trường làm việc. Từ đó có thể đối chiếu model phù hợp trước khi đặt hàng.

12. Mua con trượt tròn mặt bích tròn thân ngắn LMF40UU ở đâu?

Nếu bạn đang tìm LMF40UU cho máy CNC, máy tự động hóa hoặc hệ thống dẫn hướng tuyến tính, việc lựa chọn đúng model ngay từ đầu sẽ giúp hạn chế tình trạng phải gia công lại vị trí gá hoặc thay đổi thiết kế máy.

RayBi hỗ trợ tư vấn sản phẩm dựa trên nhu cầu thực tế của khách hàng. Bạn có thể liên hệ để được kiểm tra kích thước, model tương ứng, khả năng lắp đặt và nhu cầu sử dụng trước khi mua.
