Con Trượt Tròn Mặt Bích Tròn Thân Dài LMF40LUU – Bạc Bi Tuyến Tính Ø40mm Cho Máy CNC Và Tự Động Hóa

Con trượt tròn mặt bích tròn thân dài LMF40LUU là gì?

LMF40LUU là con trượt tuyến tính dạng bạc bi mặt bích tròn, thân dài, được thiết kế để sử dụng với trục dẫn hướng tròn Ø40 mm. Đây là dòng bạc bi tuyến tính sử dụng hệ thống bi tuần hoàn, giúp tạo chuyển động tịnh tiến với ma sát thấp và độ ổn định cao.

Điểm đặc trưng của LMF40LUU nằm ở thiết kế mặt bích tròn kết hợp thân dài. So với các loại bạc bi thân ngắn, cấu trúc này tạo chiều dài dẫn hướng lớn hơn, phù hợp với các cơ cấu máy cần chuyển động ổn định trên trục tròn Ø40 mm.

LMF40LUU thường được lựa chọn cho máy CNC, máy gia công cơ khí, máy khắc, thiết bị tự động hóa, cơ cấu bàn trượt, máy đóng gói và các hệ thống dẫn hướng tuyến tính công nghiệp.

Lưu ý: Kích thước, dung sai và khả năng tải có thể khác nhau tùy nhà sản xuất. Khi cần thay thế 1:1, nên đối chiếu bản vẽ kỹ thuật hoặc mẫu thực tế.

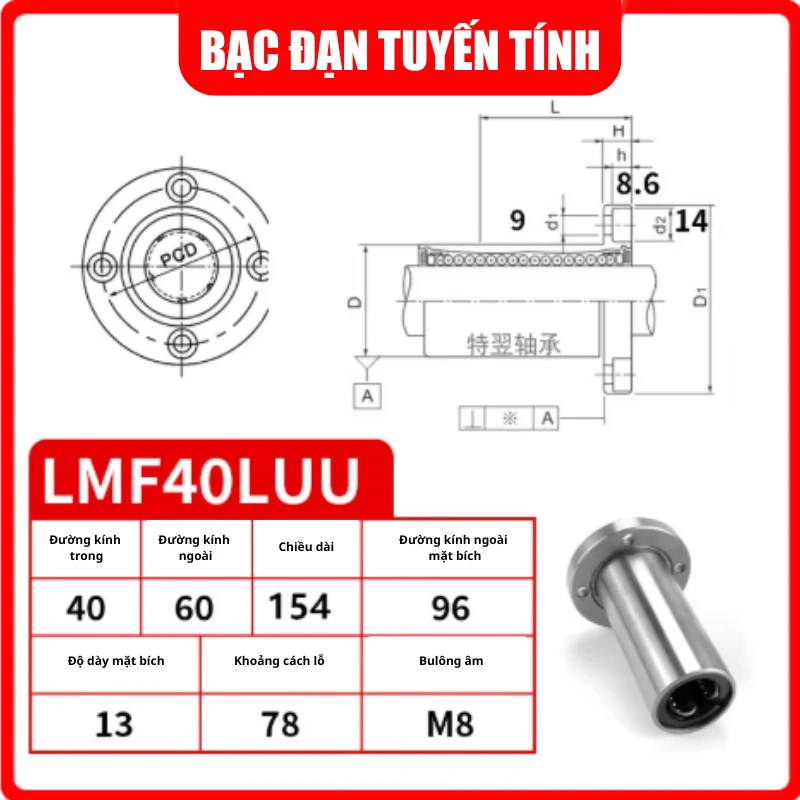

Thông số kỹ thuật LMF40LUU

Lưu ý khi đối chiếu kích thước

Khi mua LMF40LUU, không nên chỉ kiểm tra đường kính trục. Cần đối chiếu thêm:

• Đường kính ngoài.
• Chiều dài thân.
• Đường kính mặt bích.
• Độ dày mặt bích.
• Khoảng cách lỗ bắt vít.
• Kiểu phớt.
• Dung sai.
• Tải trọng.
• Độ chính xác.

Điều này đặc biệt quan trọng khi cần thay thế con trượt LMF40LUU vào một máy đang vận hành.

Cấu tạo của con trượt LMF40LUU

1. Thân bạc tuyến tính thân dài

Phần thân dài tạo chiều dài tiếp xúc lớn hơn giữa con trượt và trục dẫn hướng. Khi được căn chỉnh chính xác, thiết kế này giúp cơ cấu duy trì chuyển động ổn định.

2. Hệ thống bi tuần hoàn

LMF40LUU sử dụng các viên bi bố trí bên trong thân bạc. Khi con trượt di chuyển dọc trục, bi lăn trên bề mặt trục và tuần hoàn qua các đường dẫn bên trong.

Cơ chế này giúp giảm ma sát và hỗ trợ chuyển động tuyến tính êm hơn so với cơ cấu trượt trực tiếp.

3. Mặt bích tròn

Mặt bích tròn cho phép cố định bạc vào bàn máy hoặc cụm gá thông qua các lỗ bắt vít.

Đây là điểm khác biệt quan trọng giữa dòng LMF và các dòng con trượt có mặt bích Oval như LMH.

4. Phớt làm kín

Ký hiệu UU thường chỉ cấu hình có phớt làm kín hai đầu. Phớt giúp hạn chế bụi bẩn xâm nhập vào hệ thống bi và hỗ trợ duy trì chất bôi trơn.

Ưu điểm nổi bật của LMF40LUU

1. Dùng trục Ø40 mm

LMF40LUU phù hợp với hệ thống trục dẫn hướng Ø40 mm, đáp ứng các cơ cấu có kích thước và tải trọng lớn hơn so với các dòng bạc sử dụng trục nhỏ.

2. Thiết kế thân dài

Thân dài giúp tăng chiều dài tiếp xúc dẫn hướng, phù hợp với những cơ cấu cần sự ổn định trong quá trình chuyển động.

3. Mặt bích tròn dễ lắp đặt

Mặt bích tích hợp giúp cố định con trượt trực tiếp vào cụm gá, thuận tiện trong quá trình thiết kế và bảo trì máy.

4. Chuyển động nhờ bi tuần hoàn

Hệ thống bi tạo tiếp xúc lăn với trục, giúp giảm lực cản và hỗ trợ chuyển động tịnh tiến.

5. Ứng dụng rộng

LMF40LUU có thể được sử dụng trong nhiều hệ thống cơ khí, CNC và tự động hóa sử dụng trục dẫn hướng Ø40 mm.

LMF40LUU hoạt động như thế nào?

Nguyên lý hoạt động của LMF40LUU khá đơn giản:

Trục dẫn hướng Ø40 mm → bi tiếp xúc với trục → con trượt di chuyển → bi tuần hoàn → tạo chuyển động tuyến tính.

Khi bàn máy hoặc cơ cấu gá chuyển động, các viên bi bên trong LMF40LUU lăn trên bề mặt trục. Sau khi đi qua vùng chịu tải, bi quay trở lại thông qua đường tuần hoàn.

Để đạt chuyển động ổn định, hệ thống cần đảm bảo:

• Trục đúng Ø40 mm.
• Trục đủ thẳng.
• Bề mặt trục sạch và phù hợp.
• Các trục được căn chỉnh song song.
• Mặt gá không bị nghiêng.
• Con trượt được lắp đúng tâm.

LMF40LUU dùng cho những ứng dụng nào?

Con trượt LMF40LUU có thể được sử dụng trong:

• Máy CNC.
• Máy phay CNC.
• Máy khắc CNC.
• Máy gia công cơ khí.
• Máy cắt tự động.
• Máy đóng gói.
• Máy lắp ráp.
• Máy kiểm tra.
• Cơ cấu bàn trượt.
• Cơ cấu định vị.
• Cơ cấu nâng hạ.
• Thiết bị tự động hóa.
• Máy chế tạo linh kiện.
• Robot công nghiệp.
• Hệ thống dẫn hướng tuyến tính.

LMF40LUU phù hợp nhất với những thiết kế yêu cầu trục Ø40 mm + mặt bích tròn + thân bạc dài.

LMF40LUU sử dụng trục nào?

LMF40LUU sử dụng trục dẫn hướng tròn Ø40 mm.

Tuy nhiên, để lựa chọn trục phù hợp, cần xem xét thêm:

• Đường kính và dung sai.
• Độ thẳng.
• Độ cứng.
• Độ nhẵn bề mặt.
• Chiều dài.
• Phương án cố định.
• Tải trọng.
• Tốc độ di chuyển.
• Môi trường làm việc.

Đối với máy CNC, chất lượng và độ cứng của trục có ảnh hưởng trực tiếp đến độ ổn định của cụm dẫn hướng.

So sánh LMF40LUU và LMF40UU

Nếu thiết kế có đủ không gian và cần tăng chiều dài dẫn hướng, LMF40LUU là lựa chọn đáng cân nhắc.

So sánh LMF40LUU và LMH40UU

Mặc dù cùng sử dụng trục Ø40 mm, hai dòng này khác nhau về mặt bích và chiều dài thân, vì vậy cần kiểm tra kích thước trước khi thay thế.

LMF40LUU có thể thay thế mã nào?

Tùy thương hiệu, LMF40LUU có thể có các sản phẩm tương đương hoặc gần tương đương trong nhóm flanged linear ball bearing Ø40 mm thân dài.

Để xác định mã thay thế chính xác, cần kiểm tra:

1. Đường kính trong.
2. Đường kính ngoài.
3. Chiều dài thân.
4. Đường kính mặt bích.
5. Độ dày mặt bích.
6. Khoảng cách và kích thước lỗ bắt vít.
7. Kiểu phớt.
8. Tải trọng.
9. Độ chính xác.
10. Điều kiện làm việc.

Không nên chỉ dựa vào mã LMF40LUU hoặc đường kính trục để xác định sản phẩm tương đương 1:1.

Nếu cần thay thế con trượt đang sử dụng, khách hàng có thể gửi hình ảnh, mã sản phẩm hoặc kích thước thực tế để RayBi hỗ trợ đối chiếu.

Hướng dẫn lắp đặt LMF40LUU đúng cách

Bước 1: Kiểm tra trục Ø40 mm

Đảm bảo trục có đường kính phù hợp, không bị cong, gỉ hoặc xước sâu.

Bước 2: Vệ sinh trục

Loại bỏ bụi, phoi kim loại và các tạp chất trước khi lắp.

Bước 3: Kiểm tra mặt gá

Mặt gá cần phẳng và đủ cứng để hạn chế lực lệch lên con trượt.

Bước 4: Lắp bạc vào trục

Đưa LMF40LUU vào trục theo phương thẳng. Không dùng búa hoặc lực va đập trực tiếp lên thân bạc.

Bước 5: Cố định mặt bích

Sử dụng vít đúng kích thước và siết đều các vị trí.

Bước 6: Kiểm tra chuyển động

Di chuyển con trượt bằng tay sau khi lắp. Nếu có hiện tượng kẹt hoặc chạy nặng, cần kiểm tra lại độ thẳng và độ song song của trục.

Những lỗi thường gặp khi sử dụng LMF40LUU

Trục Ø40 mm bị cong

Trục cong có thể làm tải phân bố không đều lên hệ thống bi, gây tăng ma sát.

Hai trục không song song

Khi sử dụng nhiều trục dẫn hướng, sai lệch song song có thể làm con trượt chạy nặng hoặc bị kẹt.

Mặt gá không phẳng

Mặt gá bị nghiêng có thể tạo lực phụ lên mặt bích và thân bạc.

Bề mặt trục bị xước

Vết xước sâu hoặc gỉ sét có thể ảnh hưởng đến chuyển động của bi.

Tải trọng quá lớn

Cần đánh giá tải thực tế và kết cấu máy trước khi sử dụng LMF40LUU cho cơ cấu tải lớn.

Môi trường nhiều bụi hoặc phoi

Đối với máy CNC, phoi kim loại và bụi có thể xâm nhập vào hệ thống nếu không có biện pháp che chắn phù hợp.

LMF40LUU có phù hợp cho máy CNC không?

Có. LMF40LUU có thể được sử dụng trong các cơ cấu dẫn hướng của máy CNC sử dụng trục tròn Ø40 mm khi tải trọng, độ cứng và độ chính xác đáp ứng yêu cầu.

Đối với CNC, cần đánh giá đồng thời:

• Đường kính trục.
• Độ cứng trục.
• Độ thẳng.
• Độ song song.
• Tải trọng bàn máy.
• Tốc độ di chuyển.
• Độ cứng khung máy.
• Độ chính xác cơ cấu gá.

Đối với các máy CNC tải rất lớn hoặc yêu cầu độ chính xác cao, cần xem xét toàn bộ hệ thống dẫn hướng thay vì chỉ lựa chọn theo kích thước bạc.

Khi nào nên chọn LMF40LUU thay vì LMF40UU?

Nên cân nhắc LMF40LUU khi:

• Máy đang sử dụng trục Ø40 mm.
• Cần mặt bích tròn.
• Cần thân bạc dài.
• Có đủ không gian lắp đặt.
• Muốn tăng chiều dài dẫn hướng của bạc.
• Cần cơ cấu dẫn hướng bằng trục tròn.

Nếu không gian theo chiều dài bị giới hạn, phiên bản LMF40UU thân ngắn có thể phù hợp hơn.

Dấu hiệu cần thay LMF40LUU

Nên kiểm tra tình trạng con trượt khi xuất hiện:

• Độ rơ tăng.
• Chuyển động nặng.
• Chạy không đều.
• Có tiếng kêu bất thường.
• Con trượt bị kẹt.
• Bi bị mòn.
• Phớt bị hư.
• Thân bạc bị biến dạng.
• Độ chính xác chuyển động giảm.

Đồng thời, cần kiểm tra trục Ø40 mm. Nếu trục bị cong, mòn hoặc xước, thay con trượt mới nhưng giữ nguyên trục có thể không khắc phục hoàn toàn vấn đề.

Cách chọn LMF40LUU phù hợp

Trước khi đặt hàng, hãy kiểm tra 6 yếu tố:

① Đường kính trục: Ø40 mm
② Mặt bích: Tròn
③ Kiểu thân: Dài
④ Kích thước mặt gá: Đường kính và vị trí lỗ
⑤ Tải trọng: Tải hướng kính và mô-men
⑥ Môi trường: Bụi, phoi, dầu, nhiệt độ và tốc độ

Nếu cần thay thế 1:1, nên gửi hình ảnh hoặc kích thước sản phẩm cũ để đối chiếu.

Mua con trượt tròn mặt bích tròn thân dài LMF40LUU tại RayBi

RayBi.vn cung cấp các sản phẩm phục vụ dẫn hướng tuyến tính, cơ khí chính xác, máy CNC, chế tạo máy và tự động hóa công nghiệp.

Khi cần mua LMF40LUU, khách hàng có thể cung cấp:

• Mã sản phẩm đang sử dụng.
• Hình ảnh sản phẩm thực tế.
• Đường kính trục.
• Chiều dài con trượt.
• Đường kính mặt bích.
• Khoảng cách lỗ bắt vít.
• Số lượng cần mua.
• Yêu cầu tải trọng và ứng dụng.

RayBi hỗ trợ tư vấn mã LMF40LUU, kiểm tra kích thước, đối chiếu sản phẩm tương đương và báo giá.

📞 THÔNG TIN LIÊN HỆ RAYBI

🌐 Website: raybi.vn
📱 Hotline/Zalo: 0376.008.998
🛠️ Tư vấn kỹ thuật: Hỗ trợ lựa chọn con trượt, bạc bi, ray trượt và linh kiện cơ khí theo kích thước thực tế.
📦 Sản phẩm: Con trượt tuyến tính, bạc bi, ray trượt, linh kiện CNC và phụ kiện cơ khí.

Cần tìm LMF40LUU hoặc mã thay thế tương đương? Hãy gọi ngay 0376.008.998 để được RayBi tư vấn kích thước, lựa chọn sản phẩm và báo giá.

RayBi – Giải pháp dẫn hướng tuyến tính và linh kiện cơ khí cho máy CNC, tự động hóa và chế tạo máy.

FAQ – Câu hỏi thường gặp về LMF40LUU

LMF40LUU dùng trục bao nhiêu?

LMF40LUU sử dụng trục dẫn hướng tròn Ø40 mm.

LMF40LUU là loại con trượt gì?

LMF40LUU là bạc bi tuyến tính mặt bích tròn, thân dài, sử dụng hệ thống bi tuần hoàn để tạo chuyển động tịnh tiến.

LMF40LUU có mặt bích tròn không?

Có. Mặt bích tròn là đặc điểm chính của dòng LMF.

LMF40LUU khác LMF40UU như thế nào?

Cả hai đều sử dụng trục Ø40 mm và mặt bích tròn, nhưng LMF40LUU có thân dài, còn LMF40UU có thiết kế thân ngắn hơn.

LMF40LUU khác LMH40UU như thế nào?

LMF40LUU có mặt bích tròn và thân dài, trong khi LMH40UU có mặt bích Oval và thân ngắn.

LMF40LUU có dùng cho máy CNC không?

Có. LMF40LUU có thể sử dụng cho các cơ cấu dẫn hướng CNC và thiết bị tự động hóa dùng trục Ø40 mm nếu tải trọng và độ chính xác đáp ứng yêu cầu.

Có thể thay LMF40LUU bằng mã khác không?

Có thể, nhưng cần đối chiếu đầy đủ kích thước trong, ngoài, chiều dài thân, mặt bích, vị trí lỗ, kiểu phớt và tải trọng.

Khi nào cần thay LMF40LUU?

Khi con trượt bị rơ, chạy nặng, phát tiếng kêu, kẹt hoặc hệ thống bi/phớt bị hư hỏng, nên kiểm tra và thay mới.
