Con trượt tròn mặt bích vuông thân dài LMK12LUU – Bạc dẫn hướng tuyến tính Ø12mm cho máy CNC và tự động hóa

Trong các cơ cấu chuyển động tuyến tính, máy CNC mini, thiết bị tự động hóa, robot và máy lắp ráp, việc lựa chọn đúng bạc dẫn hướng có ảnh hưởng trực tiếp đến độ êm, độ ổn định và tuổi thọ của hệ thống.

Con trượt tròn mặt bích vuông thân dài LMK12LUU là dòng bạc trượt tuyến tính thiết kế cho trục dẫn hướng Ø12mm, kết hợp mặt bích vuông và thân dài. Kết cấu nhỏ gọn giúp tiết kiệm không gian, trong khi phần thân dài tạo vùng dẫn hướng ổn định hơn so với loại thân tiêu chuẩn.

Nếu bạn đang tìm con trượt LMK12LUU, bạc tuyến tính Ø12mm mặt bích vuông thân dài cho máy tự động hóa, bài viết dưới đây sẽ giúp bạn hiểu rõ sản phẩm và lựa chọn đúng model.

1. Con trượt LMK12LUU là gì?

LMK12LUU là bạc dẫn hướng tuyến tính dạng tròn, có mặt bích vuông và thân dài, sử dụng cho trục dẫn hướng Ø12mm.

Ý nghĩa mã sản phẩm:

• LM: dòng bạc dẫn hướng tuyến tính.
• K: kiểu mặt bích vuông.
• 12: đường kính trục Ø12mm.
• LUU: phiên bản thân dài, có phớt hai đầu theo cấu hình phổ biến.

Thiết kế này phù hợp với những cơ cấu cần dẫn hướng tuyến tính nhỏ gọn nhưng vẫn có vùng tiếp xúc dài.

LMK12LUU thường được sử dụng cho:

• Máy CNC mini.
• Máy khắc.
• Máy in.
• Máy đóng gói.
• Máy lắp ráp.
• Máy tự động hóa.
• Robot mini.
• Thiết bị kiểm tra.
• Cơ cấu cấp phôi.
• Module chuyển động tuyến tính.

2. Thông số kỹ thuật Con trượt LMK12LUU

Lưu ý: Thông số trên là cấu hình phổ biến để tham khảo. Kích thước, dung sai, tải trọng, vật liệu và khối lượng có thể thay đổi tùy nhà sản xuất. Khi đặt hàng, nên đối chiếu catalogue hoặc bản vẽ kỹ thuật của đúng model.

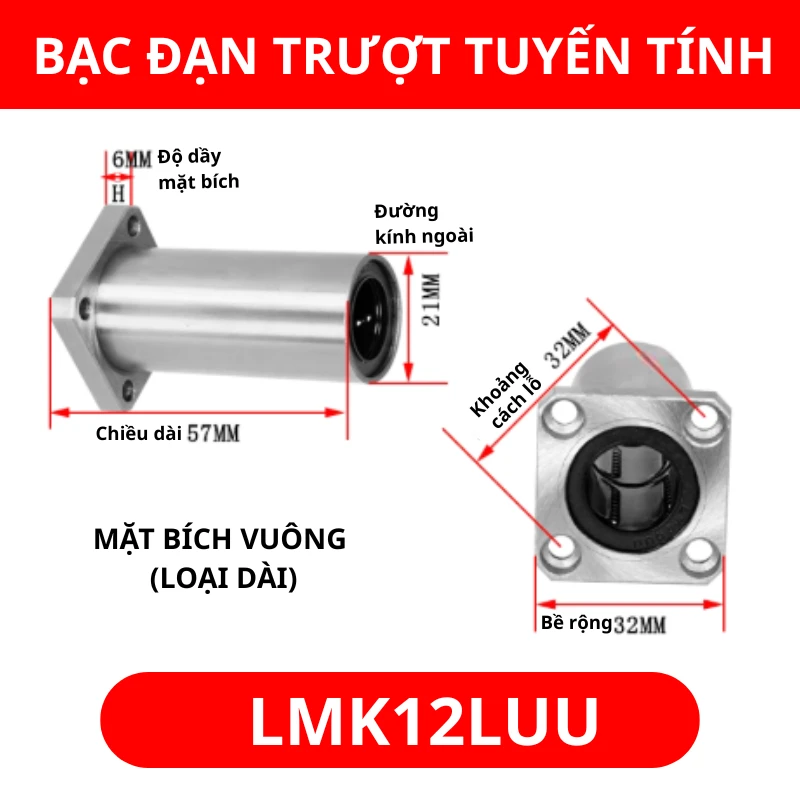

3. Cấu tạo của LMK12LUU

Thân bạc đường kính khoảng 22mm

LMK12LUU có đường kính ngoài thân phổ biến khoảng 22mm, được thiết kế để lắp trên trục dẫn hướng Ø12mm.

Kích thước nhỏ giúp sản phẩm phù hợp với các cơ cấu cần tối ưu không gian.

Thân dài khoảng 57mm

LMK12LUU thuộc loại Long Type.

Thân dài tạo vùng dẫn hướng lớn hơn so với phiên bản LMK12UU tiêu chuẩn, giúp hỗ trợ chuyển động ổn định hơn khi hệ thống được lắp đặt đúng.

Hệ thống bi tuần hoàn

Các viên bi bên trong bạc chuyển động tuần hoàn khi bạc di chuyển trên trục.

Cấu hình phổ biến có 4 mạch bi, giúp giảm ma sát và hỗ trợ chuyển động tịnh tiến.

Mặt bích vuông

Mặt bích vuông cho phép cố định bạc trực tiếp vào tấm gá, giúp quá trình thiết kế và lắp đặt cơ cấu thuận tiện.

Phớt UU hai đầu

Phiên bản UU thường có phớt ở hai đầu, giúp hạn chế bụi và tạp chất xâm nhập vào hệ thống bi và hỗ trợ giữ chất bôi trơn.

4. Ưu điểm nổi bật của Con trượt LMK12LUU

1. Kích thước nhỏ gọn

Với trục sử dụng Ø12mm và đường kính thân khoảng 22mm, LMK12LUU phù hợp với các thiết bị có không gian hạn chế.

2. Thân dài

Thiết kế Long Type tạo vùng dẫn hướng dài hơn so với loại thân tiêu chuẩn.

3. Mặt bích vuông

Mặt bích giúp việc cố định bạc lên tấm gá nhanh chóng và thuận tiện.

4. Bi tuần hoàn

Hệ thống bi giúp giảm ma sát và hỗ trợ chuyển động tuyến tính ổn định.

5. Trọng lượng nhẹ

Khối lượng nhỏ giúp phù hợp với các cơ cấu chuyển động cần giảm tải cho cụm máy.

6. Ứng dụng đa dạng

Có thể sử dụng cho:

• Máy CNC mini.
• Máy khắc.
• Máy in.
• Robot mini.
• Máy đóng gói.
• Máy lắp ráp.
• Thiết bị kiểm tra.
• Máy tự động hóa.

5. LMK12LUU được ứng dụng ở đâu?

Máy CNC mini

LMK12LUU phù hợp với các cơ cấu sử dụng trục Ø12mm và tải trọng nhỏ.

Máy khắc

Có thể sử dụng trong cơ cấu di chuyển đầu khắc hoặc module dẫn hướng.

Máy in

Phù hợp với các cơ cấu chuyển động nhỏ và yêu cầu kết cấu gọn.

Máy tự động hóa

Ứng dụng trong cơ cấu cấp phôi, đẩy, kéo hoặc định vị sản phẩm.

Máy đóng gói

Có thể sử dụng trong các cơ cấu chuyển động phụ trợ.

Robot mini

Kích thước nhỏ và trọng lượng nhẹ phù hợp với một số cơ cấu robot nhỏ.

Thiết bị kiểm tra

Có thể sử dụng trong cơ cấu di chuyển đầu đo hoặc bộ phận định vị.

6. So sánh LMK12LUU với LMK12UU

Khi nào nên chọn LMK12LUU?

Nếu hệ thống cần:

Trục Ø12mm + mặt bích vuông + thân dài, LMK12LUU là model đáng cân nhắc.

Nếu không gian chiều dài bị giới hạn, có thể lựa chọn phiên bản LMK12UU.

7. So sánh LMK12LUU với LMF12LUU

👉 Nếu thiết kế máy sử dụng mặt bích vuông, LMK12LUU là lựa chọn phù hợp.

8. Ưu điểm và hạn chế của LMK12LUU

Ưu điểm

• Dùng trục Ø12mm.
• Kích thước nhỏ gọn.
• Thân dài.
• Mặt bích vuông.
• 4 mạch bi tuần hoàn.
• Trọng lượng nhẹ.
• Dễ gá lắp.
• Hỗ trợ chuyển động tuyến tính.
• Phù hợp máy CNC mini.
• Phù hợp tự động hóa nhỏ.
• Có phớt hai đầu.

Hạn chế

• Khả năng chịu tải thấp hơn các model Ø16mm, Ø20mm trở lên.
• Không phù hợp cơ cấu tải nặng.
• Thân dài hơn phiên bản tiêu chuẩn.
• Cần căn chỉnh trục chính xác.
• Cần bảo vệ khỏi bụi và phoi.
• Không nên sử dụng vượt tải thiết kế.

9. Hướng dẫn lựa chọn LMK12LUU đúng cách

Bước 1: Kiểm tra đường kính trục

LMK12LUU → trục Ø12mm.

Đây là thông số đầu tiên cần xác nhận.

Bước 2: Kiểm tra kích thước bạc

Cần đối chiếu:

• Đường kính trong Ø12mm.
• Đường kính ngoài khoảng 22mm.
• Chiều dài khoảng 57mm.
• Kích thước mặt bích.
• PCD.
• Lỗ bắt vít.

Bước 3: Kiểm tra tải

Cần xác định:

• Khối lượng tải.
• Hướng tải.
• Tốc độ.
• Gia tốc.
• Tải va đập.
• Hành trình.
• Số lượng bạc.
• Khoảng cách giữa các bạc.

Tải động khoảng 290N và tải tĩnh khoảng 440N chỉ là thông số tham khảo của cấu hình phổ biến.

Bước 4: Kiểm tra trục dẫn hướng

Trục Ø12mm nên đảm bảo:

• Đúng đường kính.
• Độ thẳng tốt.
• Bề mặt phù hợp.
• Không bị xước.
• Không bị cong.
• Độ cứng phù hợp.
• Được cố định chắc chắn.

10. Cách lắp LMK12LUU để chuyển động ổn định

Đối với hệ thống sử dụng hai trục, cần đặc biệt chú ý đến độ song song.

Một hệ thống tốt cần đảm bảo:

Trục thẳng → hai trục song song → mặt gá phẳng → bạc đồng tâm.

Nếu hai trục lệch:

Lệch trục → ma sát tăng → chuyển động nặng → bạc nóng → tuổi thọ giảm.

Do đó, khi lắp LMK12LUU, cần kiểm tra toàn bộ hệ thống dẫn hướng thay vì chỉ kiểm tra kích thước của bạc.

11. Những lỗi cần tránh khi sử dụng LMK12LUU

❌ Dùng sai trục

LMK12LUU phải sử dụng với trục Ø12mm.

❌ Không kiểm tra mặt bích

Cần đối chiếu kích thước mặt bích và vị trí lỗ trước khi gia công tấm gá.

❌ Không tính chiều dài

Thân dài khoảng 57mm cần được tính vào không gian lắp đặt.

❌ Lắp trên mặt gá cong

Có thể tạo lực ép không đều lên bạc.

❌ Hai trục không song song

Có thể khiến con trượt bị nặng hoặc kẹt.

❌ Bỏ qua tải động

Tải khi tăng tốc hoặc giảm tốc có thể lớn hơn tải tĩnh.

❌ Không vệ sinh

Bụi và tạp chất có thể ảnh hưởng đến hệ thống bi tuần hoàn.

12. Bảo trì Con trượt LMK12LUU

Để duy trì khả năng vận hành ổn định:

Vệ sinh trục

Giữ bề mặt trục sạch, hạn chế bụi và tạp chất.

Kiểm tra độ rơ

Nếu độ rơ tăng bất thường, cần kiểm tra bạc và trục.

Kiểm tra tiếng ồn

Tiếng kêu bất thường có thể là dấu hiệu cần kiểm tra hoặc bôi trơn.

Bôi trơn

Sử dụng loại dầu/mỡ phù hợp với điều kiện vận hành.

Kiểm tra mặt bích

Đảm bảo các vít cố định không bị lỏng.

Kiểm tra định kỳ

Đặc biệt quan trọng đối với máy chạy liên tục hoặc môi trường nhiều bụi.

13. Câu hỏi thường gặp về LMK12LUU

LMK12LUU dùng trục bao nhiêu?

LMK12LUU dùng trục dẫn hướng Ø12mm.

LMK12LUU có phải mặt bích vuông không?

Có. Đây là dòng bạc tuyến tính mặt bích vuông.

LMK12LUU có phải thân dài không?

Có. Đây là phiên bản Long Type.

LMK12LUU dài bao nhiêu?

Chiều dài phổ biến khoảng 57mm.

Đường kính ngoài LMK12LUU bao nhiêu?

Đường kính ngoài thân phổ biến khoảng 22mm.

LMK12LUU có bao nhiêu mạch bi?

Cấu hình phổ biến có 4 mạch bi.

LMK12LUU có phớt không?

Có. Phiên bản UU thường có phớt hai đầu.

LMK12LUU có dùng cho máy CNC mini không?

Có thể sử dụng cho các cơ cấu CNC mini có tải phù hợp với trục Ø12mm.

LMK12LUU có phù hợp tự động hóa không?

Có. Sản phẩm phù hợp với nhiều cơ cấu tự động hóa nhỏ, nhẹ.

14. So sánh LMK12LUU với LMK16LUU, LMK20LUU và LMK25LUU

Chọn nhanh theo kích thước trục

• LMK12LUU: cơ cấu rất nhỏ gọn, trục Ø12mm.
• LMK16LUU: cơ cấu nhỏ, trục Ø16mm.
• LMK20LUU: cơ cấu nhỏ – trung bình, trục Ø20mm.
• LMK25LUU: cơ cấu trung bình, trục Ø25mm.

👉 Hãy xác định đường kính trục trước, sau đó kiểm tra tải trọng, tốc độ, hành trình và không gian lắp đặt.

15. Mua Con trượt tròn mặt bích vuông thân dài LMK12LUU ở đâu?

Bạn đang cần Con trượt tròn mặt bích vuông thân dài LMK12LUU để thay thế bạc cũ hoặc lắp cho cơ cấu mới?

Trước khi đặt hàng, nên kiểm tra:

• Trục dẫn hướng Ø12mm.
• Đường kính ngoài.
• Chiều dài thân.
• Kích thước mặt bích.
• PCD lỗ.
• Lỗ bắt vít.
• Tải trọng.
• Hành trình.
• Tốc độ.
• Điều kiện môi trường.

Raybi.vn hỗ trợ tư vấn các loại bạc trượt tuyến tính, con trượt dẫn hướng và linh kiện cơ khí tự động hóa cho máy CNC, robot và thiết bị công nghiệp.

📞 Liên hệ tư vấn LMK12LUU

Hotline: 0376.008.998

Liên hệ để được hỗ trợ:

• Con trượt LMK12LUU.
• Bạc trượt tuyến tính Ø12mm.
• Bạc mặt bích vuông thân dài.
• Trục dẫn hướng Ø12mm.
• Kích thước lỗ gá.
• Model tương đương.
• Số lượng cần sử dụng.
• Giải pháp dẫn hướng tuyến tính.

👉 Đang cần LMK12LUU? Gọi ngay 0376.008.998 để được tư vấn đúng model, đúng kích thước và phù hợp với cơ cấu máy.

Raybi.vn – Đồng hành cùng doanh nghiệp trong giải pháp linh kiện cơ khí và tự động hóa.

16. Kết luận

Con trượt tròn mặt bích vuông thân dài LMK12LUU là giải pháp dẫn hướng nhỏ gọn cho các hệ thống sử dụng trục Ø12mm, đặc biệt phù hợp khi cần mặt bích vuông, thân dài, trọng lượng nhẹ và tiết kiệm không gian.

Với cấu hình phổ biến Ø12mm trong, Ø22mm ngoài, chiều dài khoảng 57mm và 4 mạch bi, LMK12LUU có thể sử dụng trong máy CNC mini, máy khắc, máy in, robot mini, máy đóng gói, máy lắp ráp và các cơ cấu tự động hóa nhỏ.

Để sản phẩm hoạt động ổn định, cần chọn đúng trục, tính toán tải phù hợp, căn chỉnh chính xác và thực hiện bảo trì định kỳ.
