Con trượt tròn mặt bích vuông thân dài LMK20LUU – Bạc dẫn hướng tuyến tính Ø20mm cho máy CNC và tự động hóa

Trong các hệ thống tự động hóa công nghiệp, máy CNC, máy gia công, robot, máy đóng gói và cơ cấu chuyển động tuyến tính, con trượt dẫn hướng là linh kiện quan trọng giúp cơ cấu di chuyển đúng quỹ đạo, giảm ma sát và duy trì độ ổn định trong quá trình vận hành.

Con trượt tròn mặt bích vuông thân dài LMK20LUU là dòng bạc trượt tuyến tính mặt bích vuông thân dài, sử dụng cho trục dẫn hướng Ø20mm. Thiết kế Long Type tạo vùng dẫn hướng dài hơn, trong khi mặt bích vuông giúp cố định trực tiếp lên tấm gá hoặc khung máy.

Nếu bạn đang tìm con trượt LMK20LUU, bạc tuyến tính Ø20mm mặt bích vuông thân dài cho máy tự động hóa hoặc cơ cấu chuyển động tuyến tính, đây là một model đáng cân nhắc.

1. Con trượt LMK20LUU là gì?

LMK20LUU là bạc trượt tuyến tính dạng tròn, được thiết kế với mặt bích vuông và thân dài, làm việc trên trục dẫn hướng Ø20mm.

Có thể hiểu mã sản phẩm như sau:

• LM: dòng bạc dẫn hướng tuyến tính.
• K: mặt bích vuông.
• 20: sử dụng trục Ø20mm.
• LUU: phiên bản thân dài, cấu hình phớt hai đầu.

So với LMK20UU, phiên bản LMK20LUU có thân dài hơn, tạo vùng dẫn hướng lớn hơn và phù hợp với các cơ cấu cần chuyển động ổn định.

LMK20LUU phù hợp với:

• Trục dẫn hướng Ø20mm.
• Cơ cấu trượt tuyến tính.
• Máy CNC.
• Máy tự động hóa.
• Robot.
• Máy đóng gói.
• Máy lắp ráp.
• Máy cấp phôi.
• Máy khắc.
• Thiết bị kiểm tra.
• Cơ cấu dẫn hướng công nghiệp.

2. Thông số kỹ thuật Con trượt LMK20LUU

Lưu ý: Thông số có thể thay đổi tùy nhà sản xuất và tiêu chuẩn sản phẩm. Khi thiết kế hoặc thay thế, nên kiểm tra catalogue và kích thước thực tế của đúng model LMK20LUU.

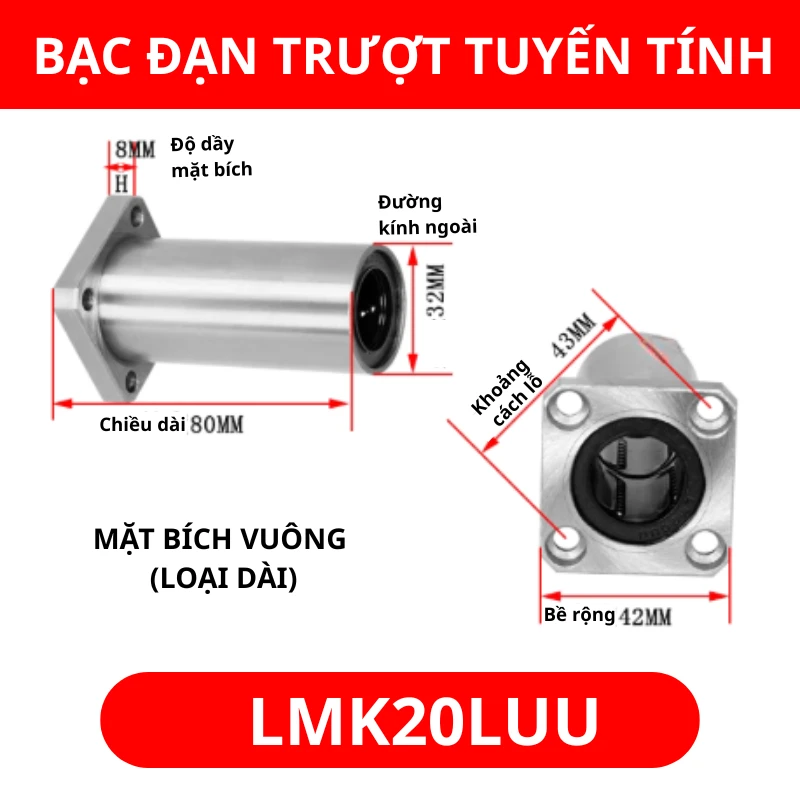

3. Cấu tạo của LMK20LUU

Thân bạc Ø32mm

LMK20LUU có đường kính ngoài thân phổ biến khoảng 32mm, được thiết kế để làm việc với trục Ø20mm.

Đây là kích thước phù hợp cho nhiều cơ cấu máy nhỏ và trung bình.

Thân dài khoảng 80mm

Điểm nổi bật của LMK20LUU là thiết kế Long Type.

Thân dài tạo vùng dẫn hướng lớn hơn so với phiên bản tiêu chuẩn, hỗ trợ cơ cấu chuyển động ổn định hơn khi được lắp đặt đúng.

Hệ thống bi tuần hoàn

Bên trong bạc là các đường bi tuần hoàn. Khi bạc chuyển động dọc theo trục, các viên bi tuần hoàn giúp giảm ma sát và hỗ trợ chuyển động tịnh tiến.

Cấu hình LMK20LUU phổ biến sử dụng 4 mạch bi.

Mặt bích vuông

Mặt bích vuông tích hợp giúp người dùng cố định bạc trực tiếp vào tấm gá bằng bu lông phù hợp.

Đây là lợi thế khi thiết kế máy cần kết cấu gọn và chắc chắn.

Phớt UU

Cấu hình UU thường có phớt ở hai đầu nhằm hạn chế bụi, tạp chất xâm nhập và hỗ trợ giữ chất bôi trơn bên trong bạc.

4. Ưu điểm nổi bật của Con trượt LMK20LUU

1. Sử dụng trục Ø20mm

LMK20LUU được thiết kế cho trục dẫn hướng Ø20mm, phù hợp với nhiều máy tự động hóa cỡ nhỏ và trung bình.

2. Thân dài

Chiều dài khoảng 80mm giúp tăng vùng dẫn hướng so với dòng thân tiêu chuẩn.

3. Mặt bích vuông

Thiết kế mặt bích vuông giúp việc lắp đặt lên tấm máy thuận tiện.

4. Bi tuần hoàn giảm ma sát

Hệ thống bi tuần hoàn giúp tạo chuyển động tuyến tính tương đối êm khi trục và bạc được căn chỉnh đúng.

5. Kết cấu gọn

So với các model dùng trục Ø25mm, Ø30mm hoặc lớn hơn, LMK20LUU có kích thước nhỏ hơn, phù hợp với nhiều thiết bị cần tiết kiệm không gian.

6. Ứng dụng linh hoạt

Có thể sử dụng cho:

• Máy CNC mini.
• Máy tự động hóa.
• Máy đóng gói.
• Máy lắp ráp.
• Robot.
• Máy cấp phôi.
• Máy khắc.
• Cơ cấu định vị.
• Module chuyển động tuyến tính.

5. LMK20LUU được ứng dụng ở đâu?

Máy CNC mini

LMK20LUU phù hợp với những cơ cấu sử dụng trục Ø20mm và yêu cầu kết cấu tương đối nhỏ gọn.

Máy tự động hóa

Có thể dùng trong cơ cấu đẩy, kéo, cấp phôi và định vị.

Máy đóng gói

Ứng dụng trong cơ cấu di chuyển hoặc định vị sản phẩm.

Máy lắp ráp

Phù hợp với các cơ cấu tịnh tiến có tải phù hợp.

Robot

Có thể sử dụng trong các module chuyển động tuyến tính hoặc cơ cấu phụ trợ.

Máy khắc và thiết bị kiểm tra

Kích thước Ø20mm phù hợp với nhiều cơ cấu cần tiết kiệm không gian.

6. So sánh LMK20LUU với LMK20UU

Nên chọn LMK20LUU khi nào?

Chọn LMK20LUU khi bạn cần:

Trục Ø20mm + mặt bích vuông + thân dài + vùng dẫn hướng lớn.

Nếu chiều dài lắp đặt bị giới hạn, có thể cân nhắc LMK20UU.

7. So sánh LMK20LUU với LMF20LUU

Hai model đều sử dụng trục Ø20mm nhưng khác nhau về hình dạng mặt bích.

👉 Nếu máy cần mặt bích vuông, LMK20LUU là model phù hợp hơn.

8. Ưu điểm và hạn chế của LMK20LUU

Ưu điểm

• Dùng trục Ø20mm.
• Thiết kế thân dài.
• Mặt bích vuông.
• Kết cấu tương đối nhỏ gọn.
• Bi tuần hoàn.
• Hỗ trợ chuyển động tuyến tính.
• Dễ cố định lên tấm gá.
• Phù hợp máy CNC mini.
• Phù hợp máy tự động hóa.
• Có phớt hai đầu.
• Ứng dụng đa dạng.

Hạn chế

• Tải trọng thấp hơn các dòng trục lớn hơn.
• Không phù hợp cơ cấu tải quá nặng.
• Thân dài hơn loại tiêu chuẩn.
• Cần căn chỉnh trục chính xác.
• Không phù hợp môi trường nhiều bụi/phoi nếu không có biện pháp bảo vệ.
• Không nên sử dụng vượt tải thiết kế.

9. Hướng dẫn chọn LMK20LUU đúng cách

Bước 1: Xác định đường kính trục

LMK20LUU → trục Ø20mm.

Đây là thông số bắt buộc phải kiểm tra.

Bước 2: Kiểm tra kích thước bạc

Cần kiểm tra:

• Đường kính trong Ø20mm.
• Đường kính ngoài khoảng 32mm.
• Chiều dài khoảng 80mm.
• Kích thước mặt bích.
• PCD lỗ.
• Kích thước lỗ bắt vít.

Bước 3: Kiểm tra tải trọng

Cần tính:

• Khối lượng tải.
• Hướng tải.
• Tốc độ.
• Gia tốc.
• Tải va đập.
• Số lượng bạc.
• Khoảng cách giữa các bạc.
• Chiều dài hành trình.

Thông số tải động cơ bản khoảng 860N và tải tĩnh khoảng 1.180N chỉ là giá trị tham khảo của cấu hình phổ biến.

Bước 4: Kiểm tra trục

Trục Ø20mm cần:

• Đúng kích thước.
• Độ thẳng phù hợp.
• Bề mặt tốt.
• Không xước.
• Không cong.
• Độ cứng phù hợp.
• Cố định chắc chắn.

10. Căn chỉnh LMK20LUU như thế nào để chạy êm?

Đây là yếu tố thường bị bỏ qua khi lắp con trượt tuyến tính.

Nếu sử dụng hai trục Ø20mm, cần đảm bảo:

Hai trục song song + cùng cao độ + mặt gá phẳng + bạc đồng tâm.

Nếu trục bị lệch:

Lệch → ma sát tăng → bạc chạy nặng → nhiệt tăng → mài mòn nhanh.

Vì vậy, khi lắp LMK20LUU, cần ưu tiên độ chính xác của hệ thống gá chứ không chỉ kiểm tra kích thước bạc.

11. Những lỗi thường gặp khi sử dụng LMK20LUU

❌ Dùng sai trục

LMK20LUU phải dùng với trục Ø20mm.

❌ Không kiểm tra chiều dài

Thân dài khoảng 80mm cần được tính toán trước khi thiết kế.

❌ Mặt gá không phẳng

Có thể tạo lực ép lệch lên bạc.

❌ Siết bu lông không đều

Nên siết đối xứng và kiểm tra mặt gá.

❌ Hai trục không song song

Có thể làm bạc chuyển động nặng.

❌ Chọn bạc theo đường kính nhưng bỏ qua tải

Cần tính tải động và tải tĩnh thực tế.

❌ Không vệ sinh

Bụi và tạp chất có thể ảnh hưởng đến hệ thống bi.

12. Bảo trì Con trượt LMK20LUU

Để tăng tuổi thọ LMK20LUU, nên:

Kiểm tra trục

Đảm bảo trục sạch, thẳng và không có vết xước.

Kiểm tra bạc

Theo dõi độ rơ, tiếng kêu và độ êm.

Vệ sinh

Loại bỏ bụi và tạp chất.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với điều kiện làm việc.

Kiểm tra mặt bích

Đảm bảo bu lông không bị lỏng.

Kiểm tra định kỳ

Nếu bạc xuất hiện tiếng ồn, rung hoặc kẹt, nên kiểm tra toàn bộ hệ thống dẫn hướng thay vì chỉ thay bạc.

13. Câu hỏi thường gặp về LMK20LUU

LMK20LUU dùng trục bao nhiêu?

LMK20LUU dùng trục dẫn hướng Ø20mm.

LMK20LUU có phải mặt bích vuông không?

Có. Đây là dòng bạc tuyến tính mặt bích vuông.

LMK20LUU có phải thân dài không?

Có. LUU là phiên bản thân dài.

LMK20LUU dài bao nhiêu?

Chiều dài phổ biến khoảng 80mm.

Đường kính ngoài LMK20LUU bao nhiêu?

Đường kính ngoài thân phổ biến khoảng 32mm.

LMK20LUU có bao nhiêu mạch bi?

Cấu hình phổ biến có 4 mạch bi.

LMK20LUU có phớt không?

Có. Cấu hình UU thường có phớt hai đầu.

LMK20LUU có dùng cho máy CNC không?

Có thể sử dụng trong các cơ cấu CNC phù hợp với trục Ø20mm và tải trọng của hệ thống.

LMK20LUU có phù hợp máy tự động hóa không?

Có. Đây là model phù hợp với nhiều cơ cấu tự động hóa nhỏ và vừa.

14. So sánh LMK20LUU với LMK25LUU, LMK30LUU và LMK35LUU

Chọn model theo trục

• LMK20LUU: trục Ø20mm, cơ cấu nhỏ.
• LMK25LUU: trục Ø25mm, cơ cấu nhỏ – trung bình.
• LMK30LUU: trục Ø30mm, cơ cấu trung bình.
• LMK35LUU: trục Ø35mm, cơ cấu lớn hơn.

👉 Đừng chọn bạc chỉ dựa vào tải. Hãy xác định đường kính trục trước, sau đó kiểm tra tải, kích thước và không gian lắp đặt.

15. Mua Con trượt tròn mặt bích vuông thân dài LMK20LUU ở đâu?

Bạn đang tìm Con trượt tròn mặt bích vuông thân dài LMK20LUU để thay thế linh kiện cũ hoặc thiết kế cơ cấu chuyển động tuyến tính mới?

Trước khi đặt hàng, hãy kiểm tra:

• Trục dẫn hướng Ø20mm.
• Đường kính ngoài.
• Chiều dài thân.
• Kích thước mặt bích.
• Khoảng cách lỗ.
• Tải trọng.
• Hành trình.
• Tốc độ.
• Điều kiện môi trường.

Raybi.vn hỗ trợ tư vấn bạc trượt tuyến tính, con trượt dẫn hướng và linh kiện cơ khí tự động hóa cho máy CNC, robot và hệ thống công nghiệp.

📞 Liên hệ tư vấn LMK20LUU

Hotline: 0376.008.998

Liên hệ để được tư vấn:

• Con trượt LMK20LUU.
• Bạc trượt tuyến tính Ø20mm.
• Bạc mặt bích vuông thân dài.
• Trục dẫn hướng Ø20mm.
• Kích thước lỗ gá.
• Model tương đương.
• Số lượng cần dùng.
• Giải pháp dẫn hướng tuyến tính.

👉 Đang cần LMK20LUU? Gọi ngay 0376.008.998 để được tư vấn đúng model, đúng kích thước và phù hợp với cơ cấu máy.

Raybi.vn – Đồng hành cùng doanh nghiệp trong giải pháp linh kiện cơ khí và tự động hóa.

16. Kết luận

Con trượt tròn mặt bích vuông thân dài LMK20LUU là lựa chọn phù hợp cho các cơ cấu sử dụng trục dẫn hướng Ø20mm, đặc biệt khi cần mặt bích vuông, thân dài, kích thước tương đối nhỏ gọn và chuyển động tuyến tính ổn định.

Với cấu hình phổ biến Ø20mm trong, Ø32mm ngoài, chiều dài khoảng 80mm và 4 mạch bi, LMK20LUU có thể đáp ứng nhiều ứng dụng trong máy CNC mini, tự động hóa, robot, máy đóng gói, máy lắp ráp và cơ cấu dẫn hướng tuyến tính.

Để sản phẩm hoạt động hiệu quả, cần lựa chọn đúng trục Ø20mm, tính toán tải, căn chỉnh chính xác và bảo trì định kỳ.
