Con trượt tròn mặt bích vuông thân ngắn LMK35UU – Bạc dẫn hướng tuyến tính Ø35mm cho máy CNC và tự động hóa

Trong các hệ thống máy CNC, máy gia công cơ khí, dây chuyền tự động hóa, robot công nghiệp và thiết bị chuyển động tuyến tính, con trượt tuyến tính là bộ phận quan trọng giúp cơ cấu chuyển động ổn định, giảm ma sát và hỗ trợ độ chính xác.

Con trượt tròn mặt bích vuông thân ngắn LMK35UU là dòng bạc dẫn hướng tuyến tính dạng tròn, mặt bích vuông, thân ngắn, sử dụng cho trục dẫn hướng Ø35mm. Thiết kế mặt bích vuông thuận tiện khi cố định vào tấm gá, còn thân ngắn giúp tối ưu không gian lắp đặt.

Nếu bạn đang tìm con trượt LMK35UU, bạc tuyến tính Ø35mm mặt bích vuông thân ngắn, hãy cùng tìm hiểu chi tiết về cấu tạo, ưu điểm, ứng dụng, cách lựa chọn và những lưu ý khi sử dụng.

1. Con trượt LMK35UU là gì?

LMK35UU là bạc trượt tuyến tính dạng tròn với mặt bích vuông và thân ngắn, được thiết kế để làm việc với trục dẫn hướng Ø35mm.

Bên trong con trượt là hệ thống bi tuần hoàn. Khi kết hợp với trục dẫn hướng phù hợp, các viên bi hỗ trợ chuyển động tịnh tiến với ma sát thấp.

Ý nghĩa mã LMK35UU

• LM: dòng bạc dẫn hướng tuyến tính.
• K: kiểu mặt bích vuông.
• 35: đường kính trục sử dụng là Ø35mm.
• UU: cấu hình phớt hai đầu theo thiết kế phổ biến.

Có thể hiểu đơn giản:

LMK35UU = bạc dẫn hướng tuyến tính mặt bích vuông, thân ngắn, sử dụng trục Ø35mm.

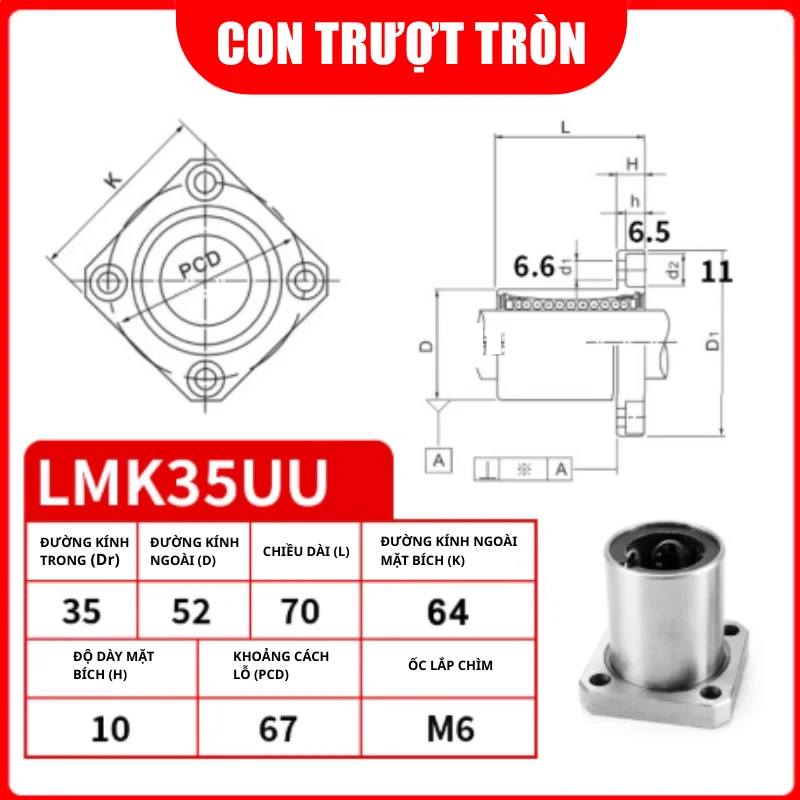

2. Thông số kỹ thuật Con trượt LMK35UU

Lưu ý: Kích thước ngoài, chiều dài thân, kích thước mặt bích, khoảng cách lỗ và tải trọng có thể khác nhau tùy nhà sản xuất. Nên đối chiếu bản vẽ kỹ thuật của đúng sản phẩm trước khi lắp đặt.

3. Cấu tạo của LMK35UU

Thân bạc

Thân LMK35UU chứa hệ thống bi tuần hoàn và làm việc trực tiếp với trục dẫn hướng Ø35mm.

Kích thước Ø35mm là lựa chọn trung gian giữa các dòng Ø30mm và Ø40mm, phù hợp với những cơ cấu cần đường kính trục lớn hơn nhưng chưa cần đến Ø40mm.

Hệ thống bi tuần hoàn

Các viên bi bên trong bạc di chuyển tuần hoàn khi con trượt dịch chuyển.

Cấu tạo này giúp:

• Giảm ma sát.
• Hỗ trợ chuyển động tuyến tính.
• Giảm lực cản.
• Duy trì chuyển động ổn định khi lắp đặt đúng.
• Phù hợp với nhiều cơ cấu tự động hóa.

Mặt bích vuông

Mặt bích vuông giúp cố định LMK35UU vào:

• Tấm gá.
• Khung máy.
• Giá đỡ.
• Module tuyến tính.
• Cụm cơ cấu tự động.

Đây là đặc điểm quan trọng để phân biệt LMK35UU với dòng LMF35UU mặt bích tròn.

Thân ngắn

Thiết kế thân ngắn giúp tiết kiệm không gian theo chiều trục, đặc biệt hữu ích với các máy có giới hạn về kích thước lắp đặt.

Phớt hai đầu

Phớt UU giúp hạn chế bụi và tạp chất xâm nhập vào khu vực làm việc của hệ thống bi trong điều kiện sử dụng phù hợp.

4. Ưu điểm nổi bật của Con trượt LMK35UU

1. Sử dụng trục Ø35mm

LMK35UU được thiết kế cho trục dẫn hướng Ø35mm, phù hợp với nhiều cơ cấu dẫn hướng công nghiệp.

2. Mặt bích vuông

Cho phép cố định con trượt trực tiếp lên tấm gá, thuận tiện cho việc thiết kế máy.

3. Thân ngắn

Giúp giảm không gian chiếm dụng theo chiều dài.

4. Bi tuần hoàn

Hỗ trợ chuyển động tịnh tiến với ma sát thấp khi trục và bạc được lắp đặt chính xác.

5. Phạm vi ứng dụng rộng

Có thể được sử dụng trong máy CNC, máy tự động hóa, máy lắp ráp và nhiều thiết bị công nghiệp.

6. Dễ tích hợp

Kiểu mặt bích vuông thuận tiện khi thiết kế các cụm gá cố định.

5. LMK35UU được ứng dụng ở đâu?

Máy CNC

LMK35UU có thể được sử dụng trong các cơ cấu dẫn hướng của máy CNC khi đáp ứng yêu cầu về tải trọng, tốc độ và độ chính xác.

Máy gia công cơ khí

Phù hợp với các cơ cấu chuyển động tịnh tiến sử dụng trục tròn Ø35mm.

Dây chuyền tự động hóa

Có thể ứng dụng trong:

• Cơ cấu cấp phôi.
• Cơ cấu đẩy sản phẩm.
• Cơ cấu kéo.
• Cơ cấu định vị.
• Module chuyển động tuyến tính.

Máy đóng gói

Có thể sử dụng cho các cụm chuyển động cần dẫn hướng bằng trục Ø35mm.

Máy lắp ráp

Phù hợp với một số cơ cấu tịnh tiến trong dây chuyền lắp ráp tự động.

Robot công nghiệp

Có thể tích hợp vào các cơ cấu chuyển động tuyến tính có thông số tương thích.

Thiết bị kiểm tra

Có thể sử dụng cho cụm gá hoặc cơ cấu di chuyển đầu đo.

6. So sánh LMK35UU với LMK35LUU

Hai model có cùng đường kính trục và mặt bích nhưng khác chiều dài thân.

Khi nào nên chọn LMK35UU?

Nếu thiết kế yêu cầu:

Trục Ø35mm + mặt bích vuông + thân ngắn, LMK35UU là model đáng cân nhắc.

Nếu cần vùng dẫn hướng dài hơn, có thể xem xét LMK35LUU.

7. So sánh LMK35UU với LMF35UU

👉 Nếu bản vẽ máy yêu cầu mặt bích vuông, hãy kiểm tra LMK35UU.

8. Ưu điểm và hạn chế của LMK35UU

Ưu điểm

• Sử dụng trục Ø35mm.
• Mặt bích vuông.
• Thân ngắn.
• Kết cấu gọn.
• Bi tuần hoàn.
• Phớt hai đầu.
• Dễ cố định vào tấm gá.
• Có thể dùng trong máy CNC.
• Phù hợp nhiều hệ thống tự động hóa.
• Dễ tích hợp vào cơ cấu dẫn hướng.

Hạn chế

• Không phù hợp nếu hệ thống yêu cầu đường kính trục khác Ø35mm.
• Cần kiểm tra chính xác kích thước mặt bích trước khi lắp.
• Yêu cầu trục có độ thẳng và bề mặt phù hợp.
• Cần căn chỉnh khi sử dụng nhiều trục.
• Không nên vận hành vượt tải.
• Môi trường nhiều bụi, phoi cần được bảo vệ.
• Tuổi thọ phụ thuộc cả bạc, trục và điều kiện vận hành.

9. Hướng dẫn lựa chọn Con trượt LMK35UU

Bước 1: Xác định đường kính trục

LMK35UU → trục Ø35mm.

Đây là thông số quan trọng nhất khi bắt đầu lựa chọn.

Bước 2: Kiểm tra mặt bích

LMK35UU sử dụng mặt bích vuông.

Cần đối chiếu:

• Kích thước mặt bích.
• Khoảng cách tâm lỗ.
• Đường kính lỗ.
• Chiều cao.
• Vị trí lắp trên tấm gá.

Bước 3: Kiểm tra chiều dài thân

LMK35UU thuộc loại thân ngắn.

Đây là lựa chọn phù hợp nếu không gian theo chiều trục bị giới hạn.

Bước 4: Xác định tải trọng

Cần xem xét:

• Khối lượng tải.
• Hướng tải.
• Tốc độ.
• Gia tốc.
• Hành trình.
• Tần suất hoạt động.
• Tải va đập.
• Số lượng con trượt.
• Khoảng cách giữa các trục.

10. Trục dẫn hướng Ø35mm cho LMK35UU

Trục dẫn hướng là bộ phận tiếp xúc trực tiếp với hệ thống bi bên trong LMK35UU.

Trục nên đảm bảo:

• Đường kính đúng Ø35mm.
• Độ thẳng tốt.
• Bề mặt làm việc phù hợp.
• Không cong.
• Không có vết xước sâu.
• Độ cứng phù hợp.
• Cố định chắc chắn.

Trục ảnh hưởng đến LMK35UU như thế nào?

Một trục không đạt yêu cầu có thể gây:

Ma sát tăng → chuyển động nặng → tải bi không đều → tiếng ồn → tăng độ rơ → giảm tuổi thọ.

Vì vậy, khi thay bạc LMK35UU, không nên chỉ kiểm tra con trượt mà cần kiểm tra cả trục.

11. Cách lắp LMK35UU đúng kỹ thuật

Để cơ cấu vận hành ổn định, cần đảm bảo:

Trục thẳng + song song + mặt gá phẳng + bạc đồng tâm.

Quy trình cơ bản

Bước 1: Cố định trục dẫn hướng Ø35mm.

Bước 2: Kiểm tra độ song song nếu dùng hai hoặc nhiều trục.

Bước 3: Lắp LMK35UU vào tấm gá.

Bước 4: Cố định mặt bích bằng vít phù hợp.

Bước 5: Di chuyển cơ cấu bằng tay.

Bước 6: Kiểm tra độ nhẹ, độ rơ và tiếng ồn.

Nếu cơ cấu bị kẹt hoặc chạy nặng, cần kiểm tra lại độ song song và đồng tâm.

12. Những lỗi thường gặp khi sử dụng LMK35UU

❌ Nhầm LMK35UU với LMF35UU

• LMK35UU: mặt bích vuông.
• LMF35UU: mặt bích tròn.

❌ Nhầm LMK35UU với LMK35LUU

• LMK35UU: thân ngắn.
• LMK35LUU: thân dài.

❌ Dùng sai trục

LMK35UU sử dụng trục Ø35mm.

❌ Trục bị cong

Có thể khiến bạc chạy nặng hoặc kẹt.

❌ Hai trục không song song

Có thể gây tải ngang bất thường lên hệ thống bi.

❌ Mặt gá không phẳng

Có thể làm bạc bị lệch.

❌ Không tính tải trọng

Vận hành vượt tải có thể làm giảm tuổi thọ.

❌ Không vệ sinh

Bụi và phoi kim loại có thể ảnh hưởng đến chuyển động của bi.

13. Bảo trì Con trượt LMK35UU

Để LMK35UU hoạt động ổn định, nên kiểm tra định kỳ.

Vệ sinh trục

Loại bỏ bụi, phoi kim loại và dầu bẩn.

Kiểm tra phớt

Kiểm tra phớt hai đầu xem có bị rách hoặc biến dạng không.

Kiểm tra độ rơ

Độ rơ tăng bất thường có thể là dấu hiệu cần kiểm tra bạc và trục.

Kiểm tra tiếng ồn

Tiếng ồn bất thường có thể xuất phát từ:

• Thiếu bôi trơn.
• Bạc mòn.
• Trục xước.
• Lắp đặt sai.
• Tạp chất bên trong.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với điều kiện vận hành.

Kiểm tra mặt gá

Đảm bảo mặt bích vẫn được cố định chắc chắn.

14. Câu hỏi thường gặp về LMK35UU

LMK35UU dùng trục bao nhiêu?

LMK35UU sử dụng trục dẫn hướng Ø35mm.

LMK35UU là mặt bích vuông hay tròn?

LMK35UU là mặt bích vuông.

LMK35UU có phải thân ngắn không?

Có. Đây là dòng con trượt mặt bích vuông thân ngắn.

LMK35UU khác LMK35LUU như thế nào?

Cả hai đều dùng trục Ø35mm và mặt bích vuông, nhưng LMK35UU thân ngắn, còn LMK35LUU thân dài.

LMK35UU khác LMF35UU như thế nào?

LMK35UU có mặt bích vuông, còn LMF35UU có mặt bích tròn.

LMK35UU có dùng cho máy CNC không?

Có thể sử dụng nếu thông số tải, tốc độ, hành trình và độ chính xác phù hợp.

LMK35UU có dùng cho tự động hóa không?

Có. Sản phẩm có thể được tích hợp vào nhiều cơ cấu chuyển động tuyến tính trong hệ thống tự động hóa.

LMK35UU chịu tải được bao nhiêu?

Không nên xác định tải trọng chỉ dựa vào đường kính Ø35mm. Khả năng chịu tải thực tế phụ thuộc vào model cụ thể, trục, số lượng bạc, hướng tải, tốc độ và điều kiện làm việc.

15. So sánh LMK35UU với các model LMK phổ biến

Chọn nhanh theo đường kính trục

• LMK20UU: Ø20mm.
• LMK25UU: Ø25mm.
• LMK30UU: Ø30mm.
• LMK35UU: Ø35mm.
• LMK40UU: Ø40mm.
• LMK50UU: Ø50mm.

👉 Khi chọn con trượt, hãy xác định:

Đường kính trục → kiểu mặt bích → chiều dài thân → tải trọng → tốc độ → môi trường làm việc.

16. LMK35UU phù hợp với những ai?

Kỹ sư thiết kế máy

Phù hợp khi cần bạc tuyến tính Ø35mm, mặt bích vuông và thân ngắn.

Đơn vị chế tạo máy CNC

Có thể sử dụng trong cơ cấu dẫn hướng nếu đáp ứng yêu cầu kỹ thuật.

Nhà máy tự động hóa

Phù hợp với các cơ cấu cấp phôi, định vị, đẩy và chuyển động tuyến tính.

Đơn vị sửa chữa máy

Có thể sử dụng làm linh kiện thay thế nếu kích thước tương thích.

Đơn vị chế tạo máy công nghiệp

Có thể tích hợp vào nhiều cơ cấu dẫn hướng sử dụng trục Ø35mm.

17. Mua Con trượt tròn mặt bích vuông thân ngắn LMK35UU ở đâu?

Trước khi đặt mua LMK35UU, hãy kiểm tra:

• Model: LMK35UU.
• Đường kính trục: Ø35mm.
• Mặt bích: Vuông.
• Kiểu thân: Thân ngắn.
• Kích thước tổng thể.
• Kích thước mặt bích.
• Khoảng cách lỗ.
• Đường kính lỗ.
• Tải trọng.
• Tốc độ làm việc.
• Hành trình.
• Điều kiện môi trường.

Việc xác định đầy đủ các thông số giúp hạn chế tình trạng mua nhầm model, sai kích thước hoặc không tương thích với thiết kế máy.

18. 📞 Liên hệ tư vấn Con trượt LMK35UU

Bạn đang cần Con trượt tròn mặt bích vuông thân ngắn LMK35UU cho máy CNC, máy tự động hóa hoặc hệ thống dẫn hướng tuyến tính?

☎ Hotline: 0376.008.998

Liên hệ để được tư vấn về:

• Con trượt LMK35UU.
• Bạc trượt tuyến tính Ø35mm.
• Bạc mặt bích vuông thân ngắn.
• Trục dẫn hướng Ø35mm.
• Kích thước lắp đặt.
• Model tương đương.
• Số lượng cần sử dụng.
• Giải pháp dẫn hướng tuyến tính.

👉 Đang cần LMK35UU? Gọi ngay 0376.008.998 để được tư vấn đúng model, đúng kích thước và phù hợp với cơ cấu máy.

Raybi.vn – Giải pháp linh kiện cơ khí, bạc dẫn hướng và thiết bị phục vụ máy móc, tự động hóa.

19. Kết luận

Con trượt tròn mặt bích vuông thân ngắn LMK35UU là dòng bạc dẫn hướng tuyến tính sử dụng trục Ø35mm, nổi bật với mặt bích vuông, thiết kế thân ngắn và hệ thống bi tuần hoàn.

Sản phẩm phù hợp để xem xét trong các ứng dụng máy CNC, máy gia công cơ khí, dây chuyền tự động hóa, máy lắp ráp, thiết bị kiểm tra và nhiều cơ cấu chuyển động tuyến tính khác.

Khi lựa chọn LMK35UU, cần kiểm tra kỹ đường kính trục Ø35mm, kích thước mặt bích, khoảng cách lỗ, chiều dài thân, tải trọng, tốc độ và môi trường làm việc.
