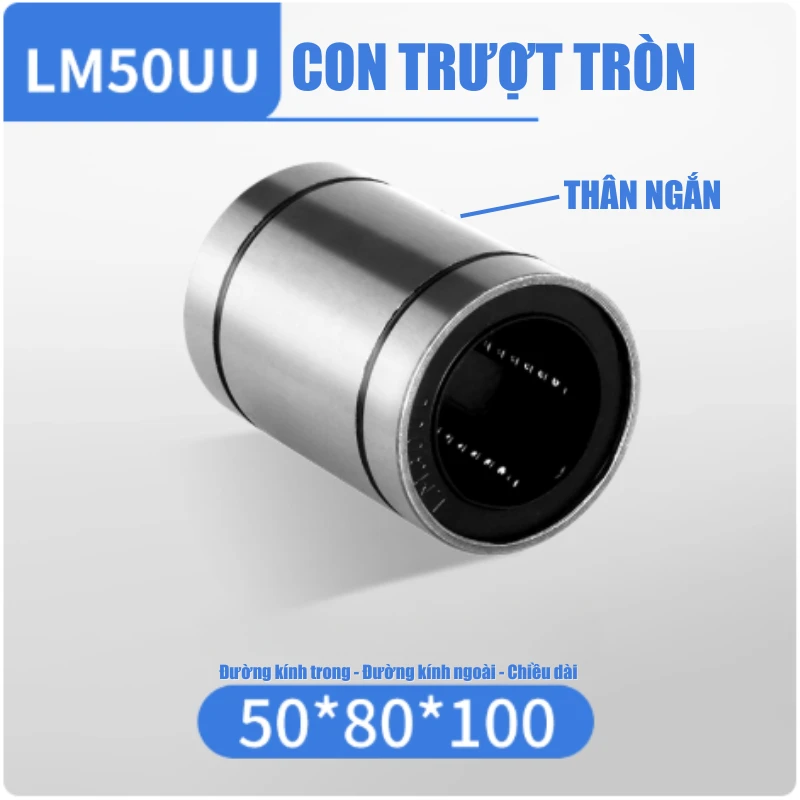

Con trượt tròn thân ngắn LM50UU – Bạc dẫn hướng tuyến tính Ø50mm cho máy CNC và tự động hóa

Con trượt tròn thân ngắn LM50UU là dòng bạc dẫn hướng tuyến tính dạng tròn, được thiết kế để sử dụng với trục dẫn hướng Ø50mm. Với kiểu thân ngắn, kết cấu gọn và hệ thống bi tuần hoàn, LM50UU phù hợp cho nhiều cơ cấu chuyển động tuyến tính trong máy CNC, máy gia công cơ khí, thiết bị tự động hóa và máy công nghiệp.

Nếu bạn đang tìm con trượt LM50UU, bạc tuyến tính Ø50mm hoặc bạc dẫn hướng trục Ø50mm thân ngắn, bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cấu tạo, ưu điểm, ứng dụng, cách lựa chọn và những lưu ý khi lắp đặt.

1. Con trượt LM50UU là gì?

LM50UU là bạc trượt tuyến tính dạng tròn, thân ngắn, sử dụng cho trục dẫn hướng đường kính Ø50mm.

Bên trong con trượt được bố trí các viên bi tuần hoàn. Khi kết hợp với trục dẫn hướng có kích thước và độ chính xác phù hợp, hệ thống bi hỗ trợ chuyển động tịnh tiến với ma sát thấp.

Ý nghĩa mã LM50UU

• LM: dòng bạc dẫn hướng tuyến tính.
• 50: sử dụng với trục dẫn hướng Ø50mm.
• UU: cấu hình phớt hai đầu theo thiết kế phổ biến.
• Kiểu LM: dạng bạc tròn không có mặt bích tích hợp.

Có thể hiểu ngắn gọn:

LM50UU = bạc dẫn hướng tuyến tính dạng tròn, thân ngắn, dùng cho trục Ø50mm.

2. Thông số kỹ thuật Con trượt LM50UU

Lưu ý: Kích thước ngoài, chiều dài, tải trọng và vật liệu có thể khác nhau tùy nhà sản xuất. Khi mua LM50UU, nên đối chiếu bản vẽ kỹ thuật của đúng sản phẩm để đảm bảo khả năng lắp thay thế.

3. Cấu tạo của LM50UU

Thân bạc

Thân LM50UU là dạng tròn, chứa hệ thống bi tuần hoàn bên trong.

Thiết kế thân ngắn giúp giảm không gian chiếm dụng theo chiều trục, phù hợp với những cụm máy cần tối ưu kích thước.

Hệ thống bi tuần hoàn

Các viên bi chuyển động tuần hoàn khi bạc dịch chuyển dọc theo trục.

Nhờ đó, LM50UU hỗ trợ:

• Giảm ma sát.
• Chuyển động tịnh tiến.
• Giảm lực cản.
• Duy trì chuyển động ổn định khi lắp đặt đúng.
• Phù hợp với cơ cấu chuyển động lặp lại.

Phớt hai đầu

Cấu hình UU giúp hạn chế bụi và tạp chất xâm nhập vào khu vực làm việc của bi trong điều kiện sử dụng phù hợp.

Thiết kế thân tròn

Khác với các dòng có mặt bích như LMK50UU hoặc LMF50UU, LM50UU không tích hợp mặt bích.

Vì vậy, khi lắp đặt thường cần sử dụng:

• Gối đỡ.
• Vỏ bạc.
• Tấm gá.
• Cụm giữ bạc.
• Housing phù hợp.

4. Ưu điểm nổi bật của Con trượt LM50UU

1. Dùng trục Ø50mm

LM50UU được thiết kế cho trục dẫn hướng Ø50mm, phù hợp với các cơ cấu có kích thước lớn.

2. Thiết kế thân ngắn

Giúp tiết kiệm không gian theo chiều trục so với những phiên bản thân dài.

3. Dạng tròn dễ tích hợp

Có thể lắp vào housing hoặc cụm gá được thiết kế phù hợp.

4. Bi tuần hoàn

Hỗ trợ chuyển động tuyến tính với ma sát thấp khi trục và bạc được lắp đặt đúng kỹ thuật.

5. Phớt hai đầu

Giúp hạn chế tạp chất xâm nhập vào bên trong bạc trong môi trường làm việc phù hợp.

6. Ứng dụng đa dạng

Có thể sử dụng trong nhiều thiết bị cơ khí và tự động hóa.

5. LM50UU được ứng dụng ở đâu?

Máy CNC

LM50UU có thể được sử dụng trong một số cơ cấu dẫn hướng của máy CNC khi đáp ứng các yêu cầu về tải trọng, tốc độ và độ chính xác.

Máy gia công cơ khí

Phù hợp với các cơ cấu cần chuyển động tịnh tiến trên trục tròn Ø50mm.

Dây chuyền tự động hóa

Có thể ứng dụng trong:

• Cơ cấu đẩy.
• Cơ cấu kéo.
• Cấp phôi.
• Định vị.
• Di chuyển cụm gá.
• Module chuyển động tuyến tính.

Máy đóng gói

Có thể sử dụng trong những cơ cấu chuyển động sử dụng trục dẫn hướng Ø50mm.

Máy lắp ráp

Phù hợp với các cơ cấu tịnh tiến trong máy lắp ráp tự động nếu thông số kỹ thuật đáp ứng.

Thiết bị kiểm tra

Có thể được tích hợp vào cụm gá hoặc cơ cấu chuyển động của thiết bị kiểm tra.

Máy công nghiệp

Phù hợp với nhiều cơ cấu dẫn hướng tuyến tính có thiết kế housing tương thích.

6. So sánh LM50UU với LM50LUU

Đây là hai dòng có cùng đường kính trục nhưng khác chiều dài thân.

Khi nào chọn LM50UU?

Nếu hệ thống cần:

Trục Ø50mm + bạc tròn + thân ngắn, LM50UU là model đáng cân nhắc.

Nếu cần chiều dài thân lớn hơn, có thể xem xét LM50LUU.

7. So sánh LM50UU với LMK50UU và LMF50UU

Ba model đều có thể sử dụng với trục Ø50mm nhưng thiết kế mặt bích khác nhau.

Chọn nhanh

• LM50UU: cần bạc tròn thân ngắn, lắp trong housing.
• LMK50UU: cần mặt bích vuông.
• LMF50UU: cần mặt bích tròn.

👉 Đây là điểm cần kiểm tra kỹ trước khi đặt hàng để tránh mua nhầm kiểu bạc.

8. Ưu điểm và hạn chế của LM50UU

Ưu điểm

• Sử dụng trục Ø50mm.
• Thân ngắn.
• Thiết kế tròn.
• Không phụ thuộc vào mặt bích cố định.
• Có thể tích hợp với nhiều loại housing.
• Bi tuần hoàn.
• Phớt hai đầu.
• Phù hợp nhiều cơ cấu tuyến tính.
• Có thể sử dụng trong máy CNC.
• Phù hợp các hệ thống tự động hóa.

Hạn chế

• Cần housing hoặc cơ cấu giữ bạc phù hợp.
• Không thể cố định trực tiếp như dòng mặt bích.
• Cần kiểm tra chính xác đường kính housing.
• Yêu cầu trục dẫn hướng phù hợp.
• Cần căn chỉnh khi sử dụng nhiều trục.
• Không nên sử dụng vượt tải.
• Môi trường nhiều bụi hoặc phoi cần có biện pháp bảo vệ.

9. Hướng dẫn lựa chọn Con trượt LM50UU

Bước 1: Xác định đường kính trục

LM50UU → trục Ø50mm.

Không nên sử dụng trục có đường kính sai lệch so với thiết kế của bạc.

Bước 2: Kiểm tra housing

Do LM50UU không có mặt bích, cần kiểm tra:

• Đường kính lắp bạc.
• Chiều sâu housing.
• Độ đồng tâm.
• Độ chính xác gia công.
• Phương pháp cố định bạc.

Bước 3: Kiểm tra chiều dài

LM50UU là thân ngắn, phù hợp với thiết kế cần tiết kiệm chiều dài.

Bước 4: Xác định tải trọng

Cần xem xét:

• Khối lượng tải.
• Hướng tải.
• Tốc độ.
• Gia tốc.
• Hành trình.
• Tần suất hoạt động.
• Tải va đập.
• Số lượng bạc.
• Khoảng cách giữa các bạc.

10. Housing cho LM50UU

Housing là bộ phận quan trọng khi sử dụng bạc tròn không mặt bích như LM50UU.

Housing cần đảm bảo

• Đường kính lắp phù hợp.
• Độ đồng tâm tốt.
• Độ thẳng phù hợp.
• Bề mặt gia công chính xác.
• Khả năng giữ bạc chắc chắn.

Nếu housing quá rộng, bạc có thể bị xê dịch.

Nếu housing quá chặt, thân bạc có thể bị biến dạng và khiến hệ thống bi hoạt động không bình thường.

👉 Vì vậy, khi thay thế LM50UU, không nên chỉ kiểm tra kích thước trục mà cần kiểm tra cả housing.

11. Trục dẫn hướng Ø50mm cho LM50UU

Trục dẫn hướng làm việc trực tiếp với hệ thống bi bên trong LM50UU.

Trục nên đảm bảo:

• Đường kính Ø50mm.
• Độ thẳng tốt.
• Bề mặt làm việc phù hợp.
• Không bị cong.
• Không có vết xước sâu.
• Độ cứng phù hợp.
• Được cố định chắc chắn.

Trục ảnh hưởng như thế nào đến LM50UU?

Trục không đạt yêu cầu có thể gây:

Ma sát tăng → chuyển động nặng → tải bi không đều → tiếng ồn → tăng độ rơ → giảm tuổi thọ.

Do đó, khi thay LM50UU, nên kiểm tra cả trục dẫn hướng.

12. Cách lắp LM50UU đúng kỹ thuật

Một hệ thống dẫn hướng ổn định cần đảm bảo:

Trục thẳng + housing đồng tâm + trục song song + bạc được cố định đúng cách.

Quy trình cơ bản

Bước 1: Kiểm tra trục Ø50mm.

Bước 2: Kiểm tra housing.

Bước 3: Làm sạch bề mặt lắp đặt.

Bước 4: Lắp LM50UU vào housing đúng chiều.

Bước 5: Cố định bạc theo thiết kế.

Bước 6: Đưa trục dẫn hướng vào.

Bước 7: Di chuyển cơ cấu bằng tay.

Bước 8: Kiểm tra độ nhẹ, độ rơ và tiếng ồn.

Nếu cơ cấu bị kẹt hoặc chuyển động nặng, cần kiểm tra lại độ đồng tâm giữa housing – bạc – trục.

13. Những lỗi thường gặp khi sử dụng LM50UU

❌ Nhầm LM50UU với LMK50UU

• LM50UU: không có mặt bích.
• LMK50UU: mặt bích vuông.

❌ Nhầm LM50UU với LMF50UU

• LM50UU: không có mặt bích.
• LMF50UU: mặt bích tròn.

❌ Nhầm LM50UU với LM50LUU

• LM50UU: thân ngắn.
• LM50LUU: thân dài.

❌ Dùng sai trục

LM50UU cần trục Ø50mm phù hợp.

❌ Housing không chính xác

Có thể làm bạc bị lệch hoặc biến dạng.

❌ Trục bị cong

Có thể gây kẹt và tăng ma sát.

❌ Hai trục không song song

Có thể tạo tải ngang bất thường.

❌ Không bảo dưỡng

Bụi, phoi và thiếu bôi trơn có thể ảnh hưởng đến tuổi thọ.

14. Bảo trì Con trượt LM50UU

Để LM50UU vận hành ổn định, nên kiểm tra định kỳ.

Vệ sinh trục

Loại bỏ bụi, phoi kim loại và dầu bẩn.

Kiểm tra housing

Kiểm tra độ chắc chắn và tình trạng cố định bạc.

Kiểm tra phớt

Phớt hai đầu cần được kiểm tra định kỳ.

Kiểm tra độ rơ

Nếu độ rơ tăng bất thường, cần kiểm tra cả bạc và trục.

Kiểm tra tiếng ồn

Tiếng ồn bất thường có thể do:

• Thiếu bôi trơn.
• Bạc mòn.
• Trục xước.
• Housing lắp sai.
• Tạp chất bên trong.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với điều kiện vận hành.

15. Câu hỏi thường gặp về LM50UU

LM50UU dùng trục bao nhiêu?

LM50UU sử dụng trục dẫn hướng Ø50mm.

LM50UU có mặt bích không?

Không. LM50UU là bạc tròn không có mặt bích tích hợp.

LM50UU có phải thân ngắn không?

Có. Đây là dòng bạc tròn thân ngắn.

LM50UU khác LMK50UU như thế nào?

LM50UU không có mặt bích, trong khi LMK50UU có mặt bích vuông.

LM50UU khác LMF50UU như thế nào?

LM50UU không có mặt bích, còn LMF50UU có mặt bích tròn.

LM50UU khác LM50LUU như thế nào?

LM50UU là thân ngắn, trong khi LM50LUU là phiên bản thân dài.

LM50UU có dùng cho máy CNC không?

Có thể sử dụng nếu tải trọng, tốc độ, hành trình, độ chính xác và các điều kiện kỹ thuật phù hợp.

LM50UU có dùng trong hệ thống tự động hóa không?

Có. Đây là một trong những ứng dụng phổ biến của bạc dẫn hướng tuyến tính.

LM50UU chịu tải được bao nhiêu?

Không nên xác định tải trọng chỉ dựa trên đường kính Ø50mm. Cần dựa vào thông số kỹ thuật cụ thể của sản phẩm và toàn bộ điều kiện làm việc.

16. So sánh LM50UU với các dòng bạc tuyến tính phổ biến

Lựa chọn theo đường kính

• LM30UU: trục Ø30mm.
• LM35UU: trục Ø35mm.
• LM40UU: trục Ø40mm.
• LM50UU: trục Ø50mm.
• LM60UU: trục Ø60mm.

👉 Không nên lựa chọn chỉ dựa trên tên model. Hãy kiểm tra đường kính trục, kích thước housing, tải trọng, tốc độ và điều kiện làm việc.

17. LM50UU phù hợp với những ai?

Kỹ sư thiết kế máy

Phù hợp khi cần bạc tròn Ø50mm thân ngắn để tích hợp vào housing.

Đơn vị chế tạo máy CNC

Có thể ứng dụng trong cơ cấu dẫn hướng nếu thông số kỹ thuật đáp ứng.

Nhà máy tự động hóa

Phù hợp với các cơ cấu chuyển động tuyến tính sử dụng trục Ø50mm.

Đơn vị sửa chữa máy

Có thể sử dụng làm linh kiện thay thế khi model và kích thước tương thích.

Đơn vị chế tạo máy công nghiệp

Có thể tích hợp LM50UU vào nhiều cụm dẫn hướng tuyến tính có housing phù hợp.

18. Mua Con trượt tròn thân ngắn LM50UU ở đâu?

Trước khi đặt mua LM50UU, nên kiểm tra đầy đủ:

• Model: LM50UU.
• Đường kính trục: Ø50mm.
• Kiểu bạc: Tròn.
• Kiểu thân: Thân ngắn.
• Mặt bích: Không có.
• Đường kính housing.
• Chiều dài housing.
• Kích thước lắp đặt.
• Tải trọng.
• Tốc độ.
• Hành trình.
• Môi trường làm việc.

Việc kiểm tra kỹ giúp hạn chế tình trạng mua nhầm model, sai kích thước housing hoặc không tương thích với hệ thống hiện tại.

19. 📞 Liên hệ tư vấn Con trượt LM50UU

Bạn đang cần Con trượt tròn thân ngắn LM50UU cho máy CNC, máy tự động hóa hoặc hệ thống dẫn hướng tuyến tính?

☎ Hotline: 0376.008.998

Liên hệ để được tư vấn về:

• Con trượt LM50UU.
• Bạc trượt tuyến tính Ø50mm.
• Bạc tròn thân ngắn.
• Trục dẫn hướng Ø50mm.
• Housing cho LM50UU.
• Kích thước lắp đặt.
• Model tương đương.
• Số lượng cần sử dụng.
• Giải pháp dẫn hướng tuyến tính.

👉 Đang cần LM50UU? Gọi ngay 0376.008.998 để được tư vấn đúng model, đúng kích thước và phù hợp với cơ cấu máy.

Raybi.vn – Giải pháp linh kiện cơ khí, bạc dẫn hướng và thiết bị phục vụ máy móc, tự động hóa.

20. Kết luận

Con trượt tròn thân ngắn LM50UU là dòng bạc dẫn hướng tuyến tính sử dụng trục Ø50mm, nổi bật với thiết kế thân ngắn, dạng tròn, hệ thống bi tuần hoàn và phớt hai đầu.

Không giống các dòng LMK hoặc LMF, LM50UU không tích hợp mặt bích, vì vậy sản phẩm phù hợp với những thiết kế sử dụng housing hoặc cơ cấu giữ bạc riêng.

LM50UU có thể được xem xét cho máy CNC, máy gia công cơ khí, dây chuyền tự động hóa, máy đóng gói, máy lắp ráp và nhiều thiết bị công nghiệp khi đáp ứng đúng yêu cầu tải trọng và điều kiện vận hành.

Cần tư vấn Con trượt LM50UU? Liên hệ ngay 0376.008.998 để được hỗ trợ lựa chọn đúng sản phẩm.
