Con Trượt Vuông Dài HGH35HA Chính Hãng | Thông Số, So Sánh Với HGH35CA Và Hướng Dẫn Lựa Chọn

Con Trượt Vuông Dài HGH35HA Là Gì?

Con trượt vuông dài HGH35HA là phiên bản Long Type thuộc dòng HG Series của Hiwin, được thiết kế để sử dụng với ray dẫn hướng HGR35 trong các hệ thống cơ khí có tải trọng lớn, hành trình dài và yêu cầu độ cứng cao.

So với phiên bản tiêu chuẩn HGH35CA, HGH35HA có thân block dài hơn, tăng số lượng bi tuần hoàn và mở rộng vùng tiếp xúc với ray. Thiết kế này giúp nâng cao khả năng chịu tải, tăng độ cứng của cụm dẫn hướng và cải thiện khả năng chống mô-men trong các điều kiện làm việc khắc nghiệt.

HGH35HA thường được sử dụng trên trung tâm gia công CNC, máy Router khổ lớn, robot công nghiệp tải nặng, dây chuyền tự động hóa công suất cao và các thiết bị vận hành liên tục nhiều ca.

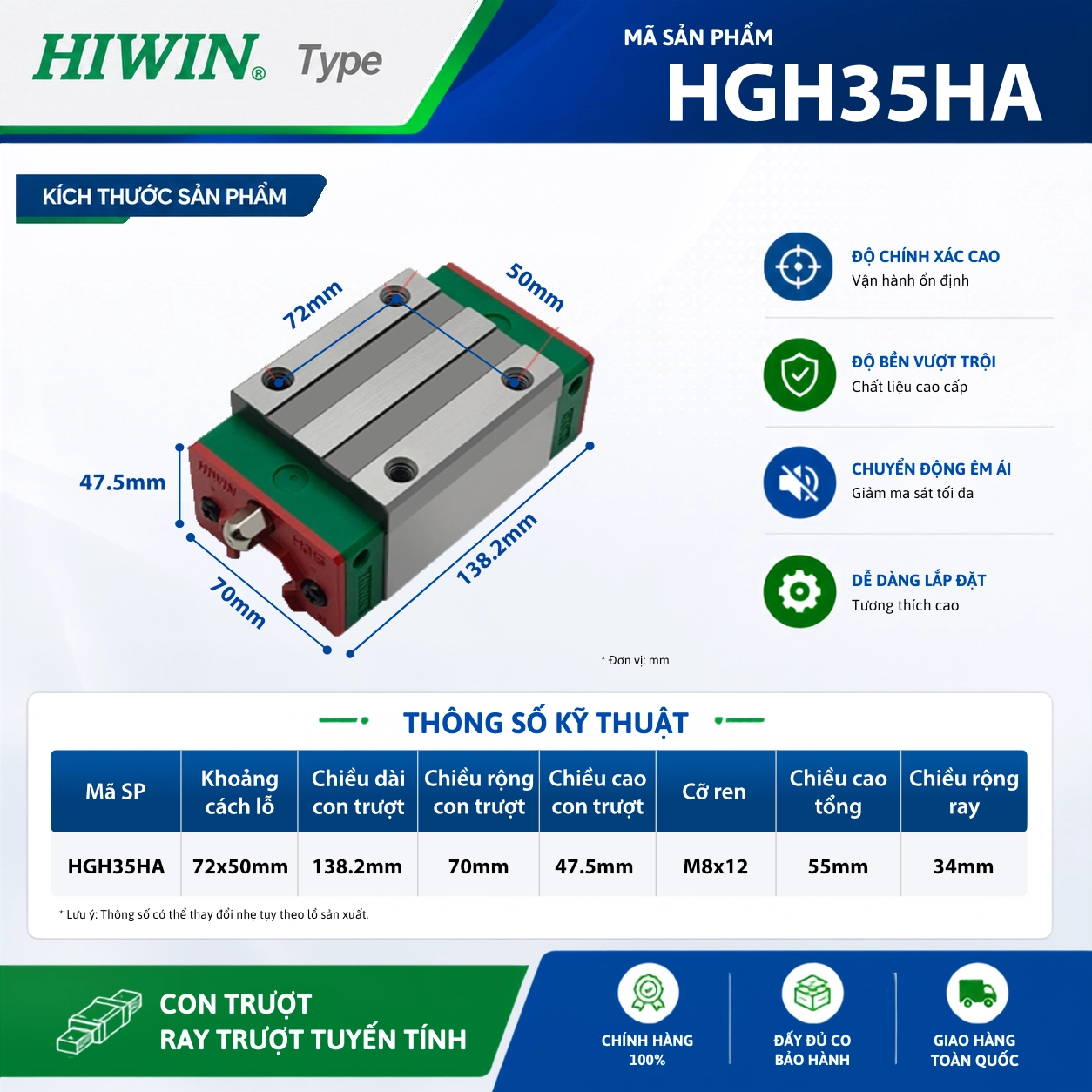

Thông Tin Sản Phẩm

Con trượt vuông thân dài HGH35HA Khác Gì So Với HGH35CA?

Cả HGH35HA và HGH35CA đều sử dụng ray HGR35 và có cùng tiêu chuẩn lắp đặt. Tuy nhiên, mục tiêu thiết kế của hai model hoàn toàn khác nhau.

HGH35CA hướng đến các hệ thống tải trọng lớn nhưng vẫn ưu tiên kích thước gọn và tối ưu chi phí.

Trong khi đó, HGH35HA được phát triển cho các thiết bị phải làm việc liên tục dưới tải trọng cao, có mô-men lớn hoặc hành trình dài. Với chiều dài block tăng lên, số lượng bi tuần hoàn nhiều hơn và vùng tiếp xúc rộng hơn, HGH35HA mang lại độ cứng cao hơn, giảm biến dạng và duy trì độ chính xác trong suốt quá trình vận hành.

Ở các máy CNC công nghiệp có công suất lớn hoặc các robot mang tải nặng, việc sử dụng HGH35HA giúp hệ thống vận hành ổn định hơn, đặc biệt khi tăng tốc hoặc đảo chiều liên tục.

So Sánh Nhanh HGH35CA Và Con trượt vuông thân dài HGH35HA

Lưu ý: HGH35HA có chiều dài lớn hơn HGH35CA. Trước khi thay thế, cần kiểm tra khoảng không gian lắp đặt và hành trình thực tế của hệ thống.

Tại Sao Hiwin Phát Triển Phiên Bản HA?

Trong các hệ thống công nghiệp hiện đại, tải trọng không chỉ tăng về khối lượng mà còn tăng về mô-men do bàn máy dài hơn, cụm chuyển động lớn hơn và tốc độ vận hành cao hơn.

Để đáp ứng yêu cầu đó, Hiwin phát triển phiên bản HA (Long Type) với mục tiêu:

• Tăng số lượng bi tuần hoàn.
• Mở rộng diện tích tiếp xúc với ray.
• Phân bố tải trọng đồng đều hơn.
• Nâng cao khả năng chịu tải động và tải tĩnh.
• Cải thiện khả năng chống mô-men theo mọi phương.
• Giảm rung động trong quá trình gia công hoặc vận chuyển tải.

Nhờ thiết kế này, HGH35HA đặc biệt phù hợp với các hệ thống đòi hỏi độ cứng cao nhưng vẫn muốn giữ nguyên ray HGR35 hiện có.

Khi Nào Nên Chọn Con trượt vuông thân dài HGH35HA?

HGH35HA là lựa chọn phù hợp nếu hệ thống của bạn có một hoặc nhiều đặc điểm sau:

• Trung tâm gia công CNC có công suất lớn.
• Máy Router CNC khổ lớn.
• Máy cắt đá hoặc gia công vật liệu cứng.
• Robot công nghiệp tải nặng.
• Bàn máy dài, chịu tải lệch tâm.
• Dây chuyền sản xuất vận hành 24/7.
• Cần tăng độ cứng nhưng vẫn sử dụng ray HGR35.

Trong các ứng dụng này, HGH35HA giúp nâng cao độ ổn định của cụm dẫn hướng, giảm rung và tăng tuổi thọ của cả ray lẫn block.

Khi Nào Không Nên Chọn Con trượt vuông thân dài HGH35HA?

Mặc dù có khả năng chịu tải cao, HGH35HA không phải lúc nào cũng là lựa chọn tối ưu.

Bạn nên cân nhắc sử dụng HGH35CA nếu:

• Hệ thống có tải trọng ở mức tiêu chuẩn.
• Không gian lắp đặt bị giới hạn.
• Muốn giảm khối lượng cụm chuyển động.
• Ưu tiên tối ưu chi phí đầu tư.
• Không phát sinh mô-men lớn trong quá trình làm việc.

Việc lựa chọn đúng model theo nhu cầu thực tế sẽ mang lại hiệu quả kinh tế cao hơn và tránh lãng phí tài nguyên thiết kế.

Những Lợi Ích Của Block Dài (HA)

Việc sử dụng HGH35HA mang lại nhiều lợi ích cho các hệ thống tải nặng:

• Khả năng chịu tải động và tải tĩnh cao hơn.
• Tăng khả năng chống mô-men khi làm việc với bàn máy dài.
• Giảm rung động trong quá trình tăng tốc và đảo chiều.
• Duy trì độ chính xác khi gia công ở tốc độ cao.
• Phân bố tải trọng đều hơn trên toàn bộ block.
• Giảm mài mòn của các viên bi tuần hoàn.
• Kéo dài tuổi thọ của ray dẫn hướng và block.

Góc nhìn từ kỹ sư thiết kế

Ở kích thước HGR35, nhiều hệ thống đã bước vào nhóm máy công nghiệp hạng nặng. Lúc này, yếu tố quyết định không còn là khả năng “chịu được tải” mà là duy trì độ chính xác dưới tải lớn trong thời gian dài.

Trong các dự án nâng cấp, nếu ray HGR35 vẫn đáp ứng yêu cầu nhưng máy bắt đầu xuất hiện rung động hoặc tải trọng tăng sau khi thay spindle, mở rộng bàn máy hoặc cải tiến dây chuyền, việc chuyển từ HGH35CA sang HGH35HA thường là giải pháp hiệu quả.

Phương án này giúp tăng độ cứng của cụm dẫn hướng, cải thiện khả năng chống mô-men và kéo dài tuổi thọ mà không cần thay đổi toàn bộ hệ ray. Đây cũng là lựa chọn được nhiều nhà chế tạo máy ưu tiên trước khi cân nhắc nâng cấp lên các hệ ray lớn hơn như HGR45.

11. Những Lưu Ý Khi Thiết Kế Với Con trượt vuông thân dài HGH35HA

HGH35HA thường được sử dụng trong các hệ thống có tải trọng lớn, hành trình dài và yêu cầu độ chính xác cao trong thời gian vận hành kéo dài. Để phát huy tối đa hiệu quả của block dẫn hướng, kỹ sư cần xem xét đồng thời nhiều yếu tố như kết cấu khung máy, tải trọng động, mô-men và phương án lắp đặt.

Dưới đây là những lưu ý quan trọng khi thiết kế với HGH35HA.

Đừng chỉ tính tải trọng thẳng đứng

Trong thực tế, tải trọng tác dụng lên block không chỉ là lực theo phương thẳng đứng.

Các nguồn tạo mô-men phổ biến gồm:

• Bàn máy có chiều rộng lớn.
• Spindle công suất cao đặt lệch tâm.
• Cụm đầu cắt có trọng lượng lớn.
• Robot mang tải ở khoảng cách xa so với ray.
• Gia tốc lớn khi tăng tốc hoặc giảm tốc.

Nếu chỉ dựa trên tải trọng tĩnh để lựa chọn block, hệ thống có thể vẫn xuất hiện rung động hoặc giảm độ chính xác trong quá trình vận hành.

Thiết kế khung máy đủ cứng

Một trong những sai lầm phổ biến là đầu tư block chất lượng cao nhưng bỏ qua độ cứng của khung máy.

Ngay cả khi sử dụng HGH35HA, nếu:

• Bệ ray bị võng.
• Khung chịu lực xoắn.
• Mặt lắp ray không đạt độ phẳng.
• Hai ray không song song.

thì hệ thống vẫn khó đạt được độ chính xác như mong muốn.

Độ cứng của kết cấu cơ khí luôn là nền tảng để block phát huy hiệu quả.

Tối ưu khoảng cách giữa các block

Khoảng cách giữa hai block trên cùng một ray ảnh hưởng trực tiếp đến khả năng chống mô-men.

Khoảng cách quá ngắn:

• Giảm khả năng chống lật.
• Tăng tải cục bộ lên từng block.

Khoảng cách quá lớn:

• Làm tăng kích thước cụm chuyển động.
• Khó bố trí không gian lắp đặt.
• Gia tăng chi phí kết cấu.

Giải pháp phù hợp là tính toán khoảng cách dựa trên tải trọng, mô-men và chiều dài hành trình thay vì sử dụng một giá trị cố định.

Chọn preload theo mục tiêu vận hành

Hiwin cung cấp nhiều cấp preload cho HGH35HA nhằm đáp ứng các yêu cầu khác nhau.

• Z0: Ma sát thấp, phù hợp với tốc độ cao và tải nhẹ.
• ZA: Cân bằng giữa độ cứng và lực cản, phù hợp với phần lớn máy CNC.
• ZB: Độ cứng lớn, thích hợp cho máy gia công tải nặng hoặc robot công nghiệp.

Việc lựa chọn preload cần cân đối giữa độ cứng mong muốn và lực cản của hệ thống.

12. Những Sai Lầm Thường Gặp Khi Sử Dụng Con trượt vuông thân dài HGH35HA

Mặc dù HGH35HA có khả năng chịu tải cao, hiệu quả sử dụng vẫn phụ thuộc rất nhiều vào cách lựa chọn và lắp đặt.

Cho rằng block dài có thể khắc phục mọi rung động

Nếu nguyên nhân rung đến từ:

• Khung máy yếu.
• Dầm chịu lực bị võng.
• Bệ ray gia công không đạt.
• Ray lắp sai kỹ thuật.

thì việc thay sang HGH35HA chỉ giúp cải thiện một phần.

Muốn hệ thống hoạt động ổn định lâu dài, cần xử lý đồng thời cả kết cấu cơ khí và phương án lắp đặt.

Bỏ qua tải trọng động

Trong các máy CNC hiện đại, tải trọng động thường lớn hơn nhiều so với tải trọng tĩnh.

Các yếu tố làm tăng tải động gồm:

• Gia tốc cao.
• Đảo chiều liên tục.
• Chu kỳ sản xuất ngắn.
• Robot di chuyển với tốc độ lớn.

Nếu không tính đến các yếu tố này, block có thể làm việc vượt quá điều kiện thiết kế.

Chỉ thay block mà không kiểm tra ray

Một ray HGR35 đã bị mòn hoặc lắp sai sẽ ảnh hưởng trực tiếp đến hiệu quả của block mới.

Trước khi thay block, nên kiểm tra:

• Độ mòn của ray.
• Độ song song giữa hai ray.
• Độ phẳng của bề mặt lắp.
• Tình trạng bu lông và chốt định vị.

Việc kiểm tra đồng bộ giúp hệ thống đạt hiệu quả cao nhất sau khi nâng cấp.

Thiếu kế hoạch bôi trơn

Ở các máy vận hành liên tục, việc bôi trơn định kỳ có vai trò quan trọng trong việc:

• Giảm ma sát.
• Hạn chế mài mòn.
• Duy trì độ chính xác.
• Kéo dài tuổi thọ của block và ray.

Việc xây dựng lịch bảo dưỡng ngay từ giai đoạn thiết kế sẽ giúp giảm đáng kể chi phí vận hành về lâu dài.

13. Khả Năng Thay Thế Và Tương Thích

HGH35HA được sản xuất theo tiêu chuẩn HG Series và sử dụng ray HGR35.

Nhờ đó, việc thay thế hoặc nâng cấp trong các hệ thống hiện có trở nên đơn giản hơn nếu đáp ứng đúng điều kiện kỹ thuật.

Tương thích với ray HGR35

Để đảm bảo khả năng chịu tải và độ chính xác, HGH35HA chỉ nên sử dụng với ray HGR35.

Việc kết hợp với ray có kích thước khác hoặc không cùng tiêu chuẩn có thể làm giảm hiệu quả vận hành và ảnh hưởng đến tuổi thọ của hệ thống.

Có thể thay trực tiếp cho HGH35CA không?

Có thể, nếu:

• Hệ thống đang sử dụng ray HGR35.
• Không gian lắp đặt đủ cho block dài.
• Hành trình làm việc không bị ảnh hưởng.
• Kết cấu máy vẫn đảm bảo khoảng hở cần thiết.

Đây là giải pháp nâng cấp được nhiều doanh nghiệp lựa chọn khi muốn tăng độ cứng mà không phải thay ray.

Có thay thế được block của các thương hiệu khác không?

Một số thương hiệu sản xuất block theo tiêu chuẩn tương thích với HGR35.

Tuy nhiên, trước khi thay thế cần kiểm tra:

• Kích thước lắp đặt.
• Dung sai chế tạo.
• Cấp chính xác.
• Preload.
• Khả năng chịu tải và mô-men.

Đối với các hệ thống yêu cầu độ chính xác cao, nên đối chiếu bản vẽ kỹ thuật hoặc catalogue của từng nhà sản xuất.

14. So Sánh Con trượt vuông thân dài HGH35HA Với Các Model Khác

Khi nào nên chọn Con trượt vuông thân dài HGH35HA?

• Muốn giữ nguyên ray HGR35.
• Máy có tải trọng lớn hoặc hành trình dài.
• Cần tăng khả năng chống mô-men.
• Hệ thống vận hành nhiều ca liên tục.
• Muốn giảm rung động mà không phải thay đổi kết cấu ray.

Khi nào nên chuyển sang HGH45CA?

Nếu tải trọng thực tế đã vượt khả năng của hệ HGR35 hoặc hệ thống cần nâng cấp toàn diện về khả năng chịu lực, việc chuyển sang ray HGR45 sẽ phù hợp hơn thay vì chỉ thay block.

15. Góc Nhìn Từ Kỹ Sư Thiết Kế

Trong các dự án cải tạo máy CNC hoặc dây chuyền sản xuất, việc thay từ HGH35CA sang HGH35HA thường là bước nâng cấp đầu tiên khi xuất hiện yêu cầu tăng tải hoặc nâng cao độ chính xác. So với phương án thay toàn bộ ray HGR35 bằng HGR45, giải pháp này có chi phí thấp hơn, thời gian triển khai nhanh hơn và ít ảnh hưởng đến kết cấu hiện hữu.

Tuy nhiên, kỹ sư cũng cần đánh giá toàn diện các yếu tố như độ cứng khung máy, tải trọng động, điều kiện lắp đặt và chế độ bảo dưỡng. Chỉ khi các yếu tố này được tối ưu đồng bộ, HGH35HA mới có thể phát huy hết ưu điểm về khả năng chịu tải, chống mô-men và tuổi thọ trong các hệ thống công nghiệp làm việc cường độ cao.

16. Câu Hỏi Thường Gặp Về Con trượt vuông thân dài HGH35HA (FAQ)

Con trượt vuông thân dài HGH35HA sử dụng với ray dẫn hướng nào?

HGH35HA được thiết kế để sử dụng với ray dẫn hướng HGR35 thuộc dòng HG Series của Hiwin.

Việc kết hợp đúng block và ray giúp hệ thống đạt:

• Độ chính xác lắp ghép cao.
• Khả năng chịu tải theo thiết kế.
• Chuyển động ổn định.
• Tuổi thọ tối ưu cho cả ray và block.

Không nên sử dụng HGH35HA với ray khác kích thước vì có thể làm giảm hiệu quả vận hành.

Con trượt vuông thân dài HGH35HA có chịu tải tốt hơn HGH35CA không?

Có.

Nhờ thiết kế block dài hơn, HGH35HA có:

• Nhiều viên bi tuần hoàn hơn.
• Diện tích tiếp xúc với ray lớn hơn.
• Khả năng chịu tải động và tải tĩnh cao hơn.
• Độ cứng tổng thể lớn hơn.
• Khả năng chống mô-men vượt trội.

Đây là lý do sản phẩm thường được lựa chọn trong các ứng dụng có tải trọng lớn và hành trình dài.

Có thể thay trực tiếp HGH35CA bằng Con trượt vuông thân dài HGH35HA không?

Có thể, nếu:

• Hệ thống đang sử dụng ray HGR35.
• Không gian lắp đặt đủ cho block dài.
• Hành trình không bị ảnh hưởng.
• Các chi tiết xung quanh không bị vướng khi thay block.

Trước khi thay thế, nên đối chiếu bản vẽ kỹ thuật để xác nhận khoảng hở và kích thước lắp đặt.

Khi nào nên chọn Con trượt vuông thân dài HGH35HA thay vì HGH35CA?

HGH35HA là lựa chọn phù hợp khi:

• Máy có tải trọng lớn.
• Bàn máy dài hoặc chịu tải lệch tâm.
• Cần tăng khả năng chống rung.
• Muốn cải thiện độ cứng của cụm dẫn hướng.
• Thiết bị vận hành liên tục nhiều ca.

Nếu hệ thống chỉ làm việc với tải trọng tiêu chuẩn và ưu tiên tối ưu chi phí, HGH35CA vẫn là phương án hợp lý.

Con trượt vuông thân dài HGH35HA có phù hợp với trung tâm gia công CNC không?

Có.

HGH35HA được sử dụng rộng rãi trên:

• Trung tâm gia công CNC.
• Máy Router CNC công nghiệp.
• Máy cắt Plasma.
• Máy cắt Laser công suất lớn.
• Robot Cartesian tải nặng.
• Hệ thống tự động hóa công nghiệp.

Khả năng chống mô-men và độ cứng cao giúp hệ thống duy trì độ chính xác ngay cả khi làm việc với tải trọng lớn.

Bao lâu nên bảo dưỡng Con trượt vuông thân dài Con trượt vuông thân dài HGH35HA?

Chu kỳ bảo dưỡng phụ thuộc vào:

• Tải trọng làm việc.
• Tốc độ vận hành.
• Môi trường sử dụng.
• Cường độ hoạt động.

Trong môi trường công nghiệp có nhiều bụi hoặc vận hành liên tục, nên kiểm tra tình trạng bôi trơn và vệ sinh ray định kỳ theo khuyến nghị của nhà sản xuất để đảm bảo tuổi thọ của hệ thống.

17. Thông số – Dữ Liệu Kỹ Thuật

Thông số lựa chọn nhanh

Lưu ý: Các giá trị tải trọng động (C), tải trọng tĩnh (C₀), mô-men cho phép và tuổi thọ tính toán phụ thuộc vào cấp preload, cấp chính xác và điều kiện vận hành thực tế. Nên tham khảo catalogue Hiwin khi thiết kế hệ thống.

18. Sản Phẩm Liên Quan

Nếu đang lựa chọn HGH35HA, bạn cũng có thể tham khảo các model và phụ kiện sau để hoàn thiện hệ thống dẫn hướng.

Block cùng dòng HG Series

• HGH35CA
• HGH35HA
• HGW35CC
• HGW35HC

Ray dẫn hướng tương ứng

• HGR35

Model tải trọng lớn hơn

• HGH45CA
• HGH45HA

Phụ kiện đi kèm

• Ray dẫn hướng HGR35.
• Nắp che lỗ ray.
• Đầu bơm mỡ.
• Mỡ bôi trơn chuyên dụng.
• Vít me bi.
• Gối đỡ vít me.
• Khớp nối servo.

19. Vì Sao Nên Mua Con trượt vuông thân dài HGH35HA Tại CNCmotion.vn?

Việc lựa chọn block dẫn hướng phù hợp không chỉ dựa vào kích thước mà còn cần đánh giá tải trọng, mô-men, cấp chính xác và điều kiện vận hành của hệ thống.

Khi mua HGH35HA tại CNCmotion.vn, khách hàng được hỗ trợ:

• Tư vấn lựa chọn model theo ứng dụng thực tế.
• Đối chiếu bản vẽ và kích thước lắp đặt.
• Hỗ trợ lựa chọn preload và cấp chính xác.
• Tư vấn thay thế giữa các model hoặc thương hiệu tương thích.
• Báo giá nhanh cho doanh nghiệp và dự án.
• Giao hàng trên toàn quốc.
• Hỗ trợ kỹ thuật trước và sau bán hàng.

Đội ngũ kỹ thuật sẽ đồng hành cùng khách hàng từ khâu lựa chọn, lắp đặt đến vận hành để đảm bảo hệ thống hoạt động ổn định và đạt hiệu quả cao.

20. Kết Luận

Con trượt vuông dài HGH35HA là giải pháp tối ưu cho các hệ thống sử dụng ray HGR35 cần tăng khả năng chịu tải, chống mô-men và nâng cao độ cứng mà không phải thay đổi toàn bộ kết cấu dẫn hướng.

So với phiên bản tiêu chuẩn HGH35CA, block dài giúp phân bố tải trọng tốt hơn, giảm rung động và duy trì độ chính xác trong các ứng dụng có tải trọng lớn hoặc vận hành liên tục. Đây là lựa chọn phù hợp cho trung tâm gia công CNC, robot công nghiệp, máy Router khổ lớn và nhiều hệ thống tự động hóa hiện đại.

21. Khuyến Nghị Từ Kỹ Sư Thiết Kế

Trước khi quyết định sử dụng HGH35HA, hãy đánh giá đầy đủ các yếu tố sau:

• Tải trọng lớn nhất của cụm chuyển động.
• Mô-men phát sinh trong quá trình vận hành.
• Chiều dài hành trình.
• Độ cứng của khung máy và bệ ray.
• Không gian dành cho block dài.
• Chu kỳ làm việc của thiết bị.
• Điều kiện môi trường như bụi, độ ẩm và nhiệt độ.

Nếu hệ thống vẫn nằm trong giới hạn của ray HGR35 nhưng cần cải thiện độ cứng và khả năng chống rung, HGH35HA thường là giải pháp nâng cấp hiệu quả trước khi cân nhắc chuyển sang hệ ray HGR45.

22. Checklist Trước Khi Đặt Mua HGH35HA

Kiểm tra sản phẩm

☐ Đúng model HGH35HA.

☐ Ray sử dụng là HGR35.

☐ Xác định chiều dài ray.

☐ Xác định số lượng block.

☐ Chọn đúng cấp preload và cấp chính xác.

Kiểm tra hệ thống

☐ Tải trọng lớn nhất.

☐ Mô-men tác động.

☐ Chiều dài hành trình.

☐ Tốc độ và gia tốc.

☐ Không gian lắp đặt.

☐ Điều kiện môi trường.

Hồ sơ kỹ thuật

☐ Bản vẽ lắp đặt.

☐ Dung sai yêu cầu.

☐ Kế hoạch bôi trơn và bảo dưỡng.

☐ Danh sách phụ kiện đi kèm.

23. Cần Tư Vấn Chọn Đúng Con trượt vuông thân dài HGH35HA?

Nếu bạn đang phân vân giữa HGH35CA, HGH35HA hoặc HGH45CA, hãy chuẩn bị các thông tin sau để được tư vấn chính xác:

• Bản vẽ 2D hoặc 3D của hệ thống.
• Chiều dài hành trình.
• Khối lượng cụm chuyển động.
• Tải trọng và mô-men làm việc.
• Loại vật liệu gia công (nếu là máy CNC).
• Độ chính xác yêu cầu.
• Điều kiện môi trường vận hành.

Đội ngũ kỹ thuật của CNCmotion.vn sẽ hỗ trợ phân tích tải trọng, mô-men và điều kiện lắp đặt để đề xuất model phù hợp, giúp tối ưu giữa hiệu suất, độ bền và chi phí đầu tư.
