Con Trượt Vuông Tiêu Chuẩn HGH65CA Chính Hãng | Thông Số, Ứng Dụng Và Hướng Dẫn Lựa Chọn

Con Trượt HGH65CA Là Gì?

HGH65CA là block dẫn hướng tuyến tính thuộc HG Series của Hiwin, được thiết kế để sử dụng với ray dẫn hướng HGR65. Đây là model tiêu chuẩn có kích thước lớn nhất trong dòng HG phổ thông, hướng đến các hệ thống cơ khí yêu cầu khả năng chịu tải cực lớn, độ cứng rất cao và độ ổn định lâu dài.

HGH65CA thường được lựa chọn cho các thiết bị công nghiệp nặng, nơi mà độ biến dạng của kết cấu phải được kiểm soát ở mức tối thiểu để đảm bảo độ chính xác gia công và độ tin cậy khi vận hành liên tục.

Thông Tin Nhận Diện Sản Phẩm

Khi Nào Nên Sử Dụng HGH65CA?

HGH65CA không dành cho các máy CNC thông thường. Việc lựa chọn model này chỉ hợp lý khi hệ thống có tải trọng rất lớn hoặc yêu cầu độ cứng cực cao.

Trung tâm gia công Portal cỡ lớn

Các máy Portal có bàn máy hàng chục tấn và hành trình nhiều mét cần hệ thống dẫn hướng đủ cứng để hạn chế biến dạng khi gia công.

HGH65CA giúp duy trì độ chính xác ngay cả khi máy làm việc với tải trọng lớn và lực cắt cao.

Máy doa ngang công suất lớn

Trong quá trình doa các chi tiết kích thước lớn, mô-men tác động lên hệ thống dẫn hướng rất cao.

Khả năng chịu mô-men của HGH65CA giúp cụm chuyển động ổn định hơn, giảm rung động và tăng chất lượng bề mặt gia công.

Máy phay giường và máy tiện đứng

Các máy công cụ hạng nặng yêu cầu hệ thống dẫn hướng có khả năng làm việc liên tục trong nhiều năm.

HGH65CA đáp ứng tốt các yêu cầu về:

• Độ cứng.
• Khả năng chịu tải.
• Độ bền.
• Độ ổn định nhiệt.

Hệ thống Gantry siêu tải

Trong các dây chuyền gia công kết cấu thép, đóng tàu hoặc thiết bị năng lượng, cụm chuyển động thường có khối lượng rất lớn.

Việc sử dụng HGH65CA giúp giảm độ võng của hệ thống, tăng khả năng chịu tải và duy trì độ chính xác trên hành trình dài.

Vì Sao HGH65CA Là Lựa Chọn Cho Máy Công Cụ Hạng Nặng?

Khi tải trọng của hệ thống tăng lên hàng tấn, sai số không còn chỉ đến từ ray dẫn hướng mà còn đến từ sự biến dạng của toàn bộ kết cấu.

HGH65CA được phát triển để:

• Tăng độ cứng tổng thể của cụm dẫn hướng.
• Giảm biến dạng khi chịu tải.
• Phân bố lực đều trên toàn bộ block.
• Hạn chế rung động khi gia công.
• Duy trì độ chính xác trong thời gian dài.

Đây là những yếu tố quan trọng đối với các thiết bị có giá trị đầu tư lớn và yêu cầu độ tin cậy cao.

HGH65CA Hoạt Động Như Thế Nào?

HGH65CA sử dụng bốn dãy bi tuần hoàn với góc tiếp xúc 45°, cho phép chịu tải theo nhiều hướng đồng thời.

Các viên bi tuần hoàn liên tục trong block giúp:

• Giảm ma sát.
• Tăng độ mượt khi chuyển động.
• Chịu tải đều theo mọi hướng.
• Giảm ứng suất cục bộ.
• Tăng tuổi thọ của ray và block khi được bôi trơn đúng cách.

Thiết kế này đặc biệt phù hợp với các ứng dụng có tải trọng thay đổi liên tục hoặc chịu lực va đập trong quá trình vận hành.

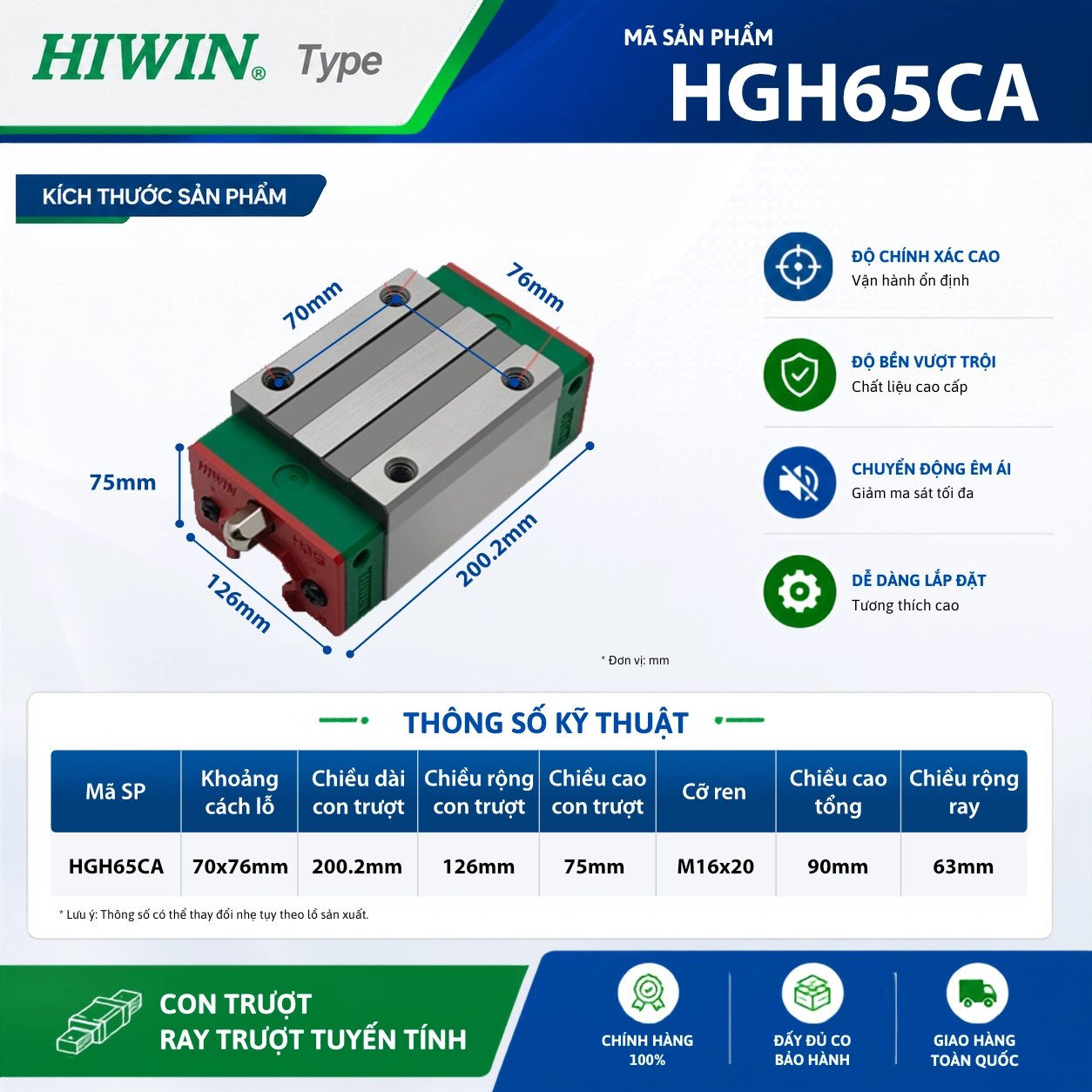

Thông Số Kỹ Thuật Cơ Bản Của HGH65CA

Ý Nghĩa Mã HGH65CA

HGH65CA Chỉ Tương Thích Với Ray HGR65

Mỗi model trong HG Series đều được thiết kế theo kích thước ray riêng.

Do đó:

• HGH65CA chỉ sử dụng với HGR65.
• Không thể thay thế trực tiếp cho HGR55 hoặc HGR70.
• Việc thay đổi kích thước ray đòi hỏi phải tính toán và thiết kế lại toàn bộ hệ thống dẫn hướng.

Cấu Tạo Của HGH65CA

Thân block thép hợp kim cường độ cao

Block được chế tạo từ thép hợp kim xử lý nhiệt và mài chính xác nhằm đảm bảo khả năng chịu tải cực lớn, chống biến dạng và duy trì độ chính xác trong thời gian dài.

Hệ thống bốn dãy bi tuần hoàn

Thiết kế bốn dãy bi giúp tăng khả năng chịu tải đa hướng, phân bố lực đều và giảm mài mòn trên từng viên bi.

Phớt chắn bụi nhiều lớp

Hệ thống phớt có nhiệm vụ ngăn bụi, phoi kim loại và tạp chất xâm nhập vào bên trong block, góp phần kéo dài tuổi thọ của ray dẫn hướng.

Hệ thống bôi trơn

Đầu bơm mỡ được bố trí thuận tiện ở hai đầu block, hỗ trợ bảo dưỡng định kỳ và duy trì khả năng vận hành ổn định trong điều kiện tải trọng lớn.

6. Đặc Điểm Nổi Bật Của Con Trượt HGH65CA

HGH65CA là một trong những block dẫn hướng có kích thước lớn nhất của HG Series, được thiết kế cho các hệ thống làm việc với tải trọng cực lớn và yêu cầu độ ổn định cao trong thời gian dài.

Không chỉ tăng khả năng chịu tải, HGH65CA còn giúp cải thiện độ cứng tổng thể của cụm dẫn hướng, giảm biến dạng kết cấu và duy trì độ chính xác khi máy hoạt động liên tục.

Khả năng chịu tải cực lớn

Điểm nổi bật nhất của HGH65CA là khả năng làm việc với tải trọng rất cao.

Nhờ kích thước block lớn, số lượng bi tuần hoàn nhiều hơn và diện tích tiếp xúc rộng hơn, tải trọng được phân bố đều lên toàn bộ hệ thống dẫn hướng.

Điều này giúp:

• Giảm ứng suất trên từng viên bi.
• Giảm mài mòn.
• Tăng tuổi thọ block.
• Tăng độ tin cậy khi vận hành lâu dài.

Độ cứng vượt trội cho kết cấu máy

Ở các máy công cụ cỡ lớn, sai số thường không đến từ ray dẫn hướng mà đến từ sự biến dạng của kết cấu.

HGH65CA giúp:

• Tăng độ cứng của cụm chuyển động.
• Giảm độ võng của bàn máy.
• Hạn chế biến dạng khi chịu tải.
• Duy trì độ chính xác trong suốt hành trình.

Đây là yếu tố quan trọng trong các trung tâm gia công Portal và máy phay giường.

Chịu mô-men theo nhiều hướng

Trong thực tế, tải trọng thường không tác dụng đúng vào tâm block.

Do đó hệ thống dẫn hướng phải chịu:

• Mô-men lật.
• Mô-men xoắn.
• Mô-men lệch tâm.

Thiết kế bốn dãy bi tiếp xúc góc 45° của HGH65CA giúp phân bố tải đều và giảm nguy cơ quá tải cục bộ.

Hoạt động ổn định trên hành trình rất dài

Các hệ thống sử dụng HGR65 thường có hành trình từ vài mét đến hàng chục mét.

Trong các ứng dụng này, HGH65CA giúp:

• Duy trì chuyển động ổn định.
• Giảm rung động.
• Tăng độ lặp lại.
• Hạn chế sai số tích lũy.

Tuổi thọ cao trong điều kiện làm việc liên tục

Nhờ kết cấu chắc chắn và khả năng chịu tải lớn, HGH65CA phù hợp với các dây chuyền sản xuất hoạt động nhiều ca hoặc liên tục 24/7.

Khi được bảo dưỡng đúng chu kỳ, block có thể duy trì hiệu suất ổn định trong thời gian dài.

7. Ứng Dụng Thực Tế Của HGH65CA

HGH65CA được sử dụng trong các ngành công nghiệp yêu cầu hệ thống dẫn hướng có độ cứng và khả năng chịu tải rất cao.

Trung tâm gia công Portal

Các trung tâm gia công Portal thường gia công:

• Khuôn mẫu lớn.
• Chi tiết kết cấu.
• Thiết bị năng lượng.
• Máy công nghiệp nặng.

HGH65CA giúp giảm rung động và duy trì độ chính xác khi lực cắt lớn.

Máy phay giường

Máy phay giường có khối lượng bàn máy rất lớn.

Việc sử dụng HGH65CA giúp:

• Giảm biến dạng.
• Tăng độ ổn định.
• Cải thiện chất lượng bề mặt gia công.

Máy doa ngang

Trong quá trình doa, tải trọng và mô-men thay đổi liên tục.

HGH65CA giúp hệ thống dẫn hướng chịu được các tải trọng này mà vẫn đảm bảo chuyển động chính xác.

Robot công nghiệp tải siêu lớn

Các robot phục vụ ngành thép, đóng tàu hoặc vận chuyển thiết bị nặng thường sử dụng ray dẫn hướng cỡ lớn.

HGH65CA mang lại:

• Độ cứng cao.
• Chịu tải tốt.
• Khả năng định vị chính xác.

Thiết bị ngành năng lượng và luyện kim

Các dây chuyền sản xuất trong ngành luyện kim, thủy điện hoặc điện gió thường có tải trọng rất lớn và yêu cầu độ bền cao.

HGH65CA đáp ứng tốt các yêu cầu này nhờ khả năng chịu tải và độ ổn định lâu dài.

8. Khi Nào Nên Chọn HGH65CA Thay Vì HGH55CA?

Đây là quyết định thường gặp khi thiết kế các máy công cụ hạng nặng.

Việc lựa chọn không chỉ phụ thuộc vào tải trọng mà còn liên quan đến độ cứng mong muốn, kích thước kết cấu và điều kiện vận hành.

Nên lựa chọn HGH65CA khi:

• Hệ thống có tải trọng cực lớn.
• Hành trình rất dài.
• Mô-men tác động lớn.
• Máy làm việc liên tục nhiều ca.
• Yêu cầu độ chính xác cao trong thời gian dài.

Nếu hệ thống chỉ yêu cầu tải trọng ở mức cao nhưng không đến mức cực lớn, HGH55CA có thể là lựa chọn tối ưu hơn về chi phí và kích thước.

9. Những Yếu Tố Cần Đánh Giá Trước Khi Chọn HGH65CA

Việc chọn đúng model cần dựa trên tính toán kỹ thuật thay vì chỉ nhìn vào kích thước ray.

Tải trọng động

Ngoài khối lượng cụm chuyển động, cần tính đến:

• Gia tốc.
• Giảm tốc.
• Lực cắt.
• Va đập khi vận hành.

Mô-men

Các hệ thống Portal thường chịu mô-men lớn do khoảng cách từ tâm tải đến ray.

Việc tính toán mô-men sẽ quyết định:

• Số lượng block.
• Khoảng cách giữa các block.
• Khoảng cách giữa hai ray.

Độ võng của kết cấu

Ngay cả khi sử dụng HGR65, nếu khung máy không đủ cứng thì độ chính xác vẫn bị ảnh hưởng.

Do đó, ray dẫn hướng cần được xem là một phần của tổng thể kết cấu máy chứ không phải một bộ phận độc lập.

Điều kiện môi trường

Các yếu tố như:

• Nhiệt độ.
• Bụi.
• Dầu làm mát.
• Độ ẩm.

Đều ảnh hưởng đến tuổi thọ của ray và block, vì vậy cần lựa chọn giải pháp bôi trơn và bảo vệ phù hợp.

10. Có Nên Chọn HGH65CA Cho Mọi Hệ Thống Tải Lớn?

Không.

Đây là một trong những hiểu lầm phổ biến khi thiết kế máy.

HGH65CA mang lại khả năng chịu tải rất cao nhưng đồng thời cũng:

• Có kích thước lớn.
• Khối lượng nặng.
• Chi phí đầu tư cao.
• Yêu cầu kết cấu máy đủ cứng.
• Đòi hỏi hệ truyền động mạnh hơn.

Nếu hệ thống không thực sự cần đến khả năng chịu tải của HGR65, việc lựa chọn ray quá lớn có thể làm tăng chi phí mà không cải thiện hiệu quả vận hành.

Trong nhiều trường hợp, một hệ thống sử dụng HGH45CA hoặc HGH55CA được tính toán đúng vẫn đáp ứng tốt yêu cầu kỹ thuật với chi phí hợp lý hơn.

Góc nhìn từ kỹ sư thiết kế

Khi lựa chọn ray dẫn hướng, đừng đặt câu hỏi “Model nào lớn nhất?”, mà hãy đặt câu hỏi “Model nào phù hợp nhất với bài toán thiết kế?”.

Một hệ thống hiệu quả là sự cân bằng giữa:

• Khả năng chịu tải.
• Độ cứng kết cấu.
• Độ chính xác.
• Khối lượng cụm chuyển động.
• Công suất động cơ.
• Chi phí đầu tư và bảo trì.

Đó cũng là nguyên tắc mà các nhà chế tạo máy CNC, robot công nghiệp và thiết bị tự động hóa áp dụng để tối ưu hiệu suất và tuổi thọ của toàn bộ hệ thống. Đây chính là giá trị mà CNCmotion.vn hướng tới khi tư vấn lựa chọn ray dẫn hướng cho khách hàng: không chỉ bán đúng sản phẩm, mà còn giúp chọn đúng giải pháp kỹ thuật.

11. Hướng Dẫn Lắp Đặt Con Trượt HGH65CA Đúng Kỹ Thuật

HGH65CA thường được sử dụng trên các máy công cụ cỡ lớn và hệ thống công nghiệp có giá trị đầu tư cao. Vì vậy, việc lắp đặt đúng quy trình là yếu tố quan trọng để đảm bảo khả năng chịu tải, độ chính xác và tuổi thọ của toàn bộ hệ thống dẫn hướng.

Một sai lệch nhỏ trong quá trình lắp đặt cũng có thể làm tăng ma sát, giảm tuổi thọ của bi tuần hoàn hoặc gây sai số tích lũy trên hành trình dài.

Chuẩn bị bề mặt lắp đặt

Trước khi lắp ray HGR65 cần kiểm tra:

• Độ phẳng của mặt gá.
• Độ vuông góc giữa các mặt chuẩn.
• Không còn ba via sau gia công.
• Bề mặt sạch dầu, bụi và phoi kim loại.

Đối với máy Portal hoặc máy phay giường, nên kiểm tra độ thẳng của toàn bộ bệ lắp trước khi tiến hành căn chỉnh ray.

Lắp ray HGR65

Ray nên được đặt sát mặt chuẩn và siết bu lông theo đúng trình tự.

Khuyến nghị:

• Định vị ray bằng chốt nếu kết cấu cho phép.
• Siết bu lông từ giữa ra hai đầu.
• Siết theo nhiều bước để phân bố lực đều.
• Kiểm tra độ song song giữa hai ray sau mỗi bước.

Việc siết không đều có thể làm ray bị xoắn nhẹ, ảnh hưởng đến chuyển động của block.

Lắp block HGH65CA

Block luôn được giao kèm thanh nhựa giữ bi.

Khi lắp:

• Không tháo thanh nhựa trước khi đưa block lên ray.
• Đưa block lên ray theo phương thẳng.
• Di chuyển nhẹ nhàng cho đến khi block vào hết ray.

Nếu bi bị rơi hoặc block bị nghiêng trong quá trình lắp, cần dừng lại và kiểm tra trước khi tiếp tục.

Kiểm tra chuyển động

Sau khi hoàn thành:

• Cho block chạy toàn bộ hành trình.
• Quan sát lực cản.
• Kiểm tra tiếng ồn.
• Kiểm tra hiện tượng rung hoặc kẹt.

Block phải chuyển động liên tục và đồng đều trên toàn bộ chiều dài ray.

Chạy rà hệ thống

Sau khi lắp đặt hoàn chỉnh, nên vận hành không tải trong một khoảng thời gian trước khi đưa máy vào làm việc chính thức.

Giai đoạn này giúp:

• Mỡ phân bố đều.
• Các bề mặt tiếp xúc ổn định.
• Phát hiện sớm các sai lệch trong quá trình lắp đặt.

12. Hướng Dẫn Bảo Dưỡng HGH65CA

Một hệ thống ray dẫn hướng tải lớn có thể hoạt động hàng chục năm nếu được bảo dưỡng đúng cách.

Kiểm tra mỡ bôi trơn

Định kỳ kiểm tra:

• Lượng mỡ còn lại.
• Màu sắc mỡ.
• Dấu hiệu nhiễm bụi hoặc nước.

Nếu mỡ đổi màu hoặc lẫn nhiều tạp chất, cần vệ sinh và bổ sung mỡ mới.

Kiểm tra ray dẫn hướng

Quan sát:

• Vết xước.
• Ăn mòn.
• Mòn không đều.
• Dấu hiệu quá nhiệt.

Các dấu hiệu này có thể phản ánh tình trạng tải trọng hoặc sai lệch trong quá trình lắp đặt.

Kiểm tra phớt chắn bụi

Phớt có nhiệm vụ ngăn bụi và phoi kim loại xâm nhập vào hệ thống bi tuần hoàn.

Nếu phớt bị hỏng, bụi sẽ nhanh chóng làm giảm tuổi thọ của ray và block.

Theo dõi độ rơ

Sau thời gian dài vận hành, cần kiểm tra:

• Độ rơ ngang.
• Độ rơ dọc.
• Độ ổn định khi đảo chiều.

Nếu xuất hiện độ rơ vượt mức cho phép, cần đánh giá lại tình trạng của block và ray.

13. Phân Tích Các Lỗi Thường Gặp

Block di chuyển nặng

Nguyên nhân

• Ray không song song.
• Thiếu mỡ.
• Dị vật trong rãnh ray.
• Quá tải.

Giải pháp

• Kiểm tra căn chỉnh ray.
• Làm sạch ray.
• Bổ sung mỡ.
• Đánh giá lại tải trọng thiết kế.

Block phát ra tiếng ồn

Nguyên nhân

• Bi tuần hoàn bị mòn.
• Thiếu bôi trơn.
• Bụi xâm nhập.
• Ray bị hư hỏng.

Giải pháp

• Vệ sinh hệ thống.
• Kiểm tra phớt.
• Bổ sung mỡ.
• Thay block nếu cần.

Sai số gia công tăng dần

Đây là hiện tượng thường gặp trên các máy đã vận hành nhiều năm.

Nguyên nhân có thể đến từ:

• Block mòn.
• Ray biến dạng.
• Khung máy mất độ cứng.
• Lỏng bu lông liên kết.

Không nên chỉ thay block mà cần kiểm tra đồng thời toàn bộ hệ thống dẫn hướng và kết cấu máy.

Servo báo quá tải

Trong nhiều trường hợp, nguyên nhân không nằm ở servo mà do:

• Ma sát của ray tăng.
• Block làm việc quá tải.
• Ray bị lệch.
• Thiếu bôi trơn.

Việc kiểm tra ray dẫn hướng trước khi thay thế servo sẽ giúp tiết kiệm đáng kể chi phí bảo trì.

14. Những Sai Lầm Khi Thiết Kế Với HGH65CA

Chọn ray quá lớn để “dự phòng”

Nhiều kỹ sư mới có xu hướng chọn ray lớn nhất với suy nghĩ sẽ an toàn hơn.

Tuy nhiên điều này có thể dẫn đến:

• Tăng chi phí đầu tư.
• Tăng khối lượng chuyển động.
• Yêu cầu động cơ lớn hơn.
• Tăng chi phí gia công kết cấu.

Chỉ tính tải trọng mà bỏ qua mô-men

Trong thực tế, mô-men thường ảnh hưởng nhiều hơn tải trọng thuần.

Nếu không tính toán mô-men, block có thể làm việc trong điều kiện quá tải dù tải trọng tổng vẫn nằm trong giới hạn cho phép.

Thiết kế khoảng cách block chưa hợp lý

Khoảng cách giữa hai block trên cùng một ray ảnh hưởng trực tiếp đến khả năng chịu mô-men.

Đặt block quá gần nhau sẽ làm giảm hiệu quả chống lật của toàn bộ cụm dẫn hướng.

Bỏ qua độ cứng của khung máy

Ray dẫn hướng chỉ phát huy hiệu quả khi được lắp trên kết cấu đủ cứng.

Nếu khung máy bị võng hoặc xoắn, việc sử dụng HGH65CA cũng không thể bù đắp hoàn toàn sai số phát sinh.

15. So Sánh HGH65CA Với Các Model Khác

Khi nào nên chọn HGH55CA?

• Máy công cụ tải lớn.
• Gantry công nghiệp.
• Robot tải nặng.
• Trung tâm gia công cỡ lớn.

Khi nào nên chọn HGH65CA?

• Portal CNC hành trình dài.
• Máy gia công kết cấu thép.
• Máy tiện đứng cỡ lớn.
• Máy doa ngang hạng nặng.
• Dây chuyền tự động hóa tải nhiều tấn.
• Thiết bị ngành đóng tàu, năng lượng và luyện kim.

Góc nhìn từ kỹ sư thiết kế

Trong các dự án lớn, ray dẫn hướng không nên được lựa chọn riêng lẻ mà cần xem xét cùng với toàn bộ hệ thống cơ khí, bao gồm kết cấu khung, truyền động, động cơ, điều kiện vận hành và chiến lược bảo trì.

Một hệ thống sử dụng HGH65CA chỉ phát huy tối đa hiệu quả khi mọi thành phần được thiết kế đồng bộ. Nếu khung máy không đủ độ cứng hoặc ray không được lắp đặt đúng kỹ thuật, việc sử dụng block lớn hơn sẽ không mang lại cải thiện đáng kể về độ chính xác.

Đó cũng là lý do trong các dự án chế tạo máy, việc tính toán tổng thể luôn quan trọng hơn việc chỉ lựa chọn một model ray dẫn hướng có tải trọng cao nhất. Đây là cách tiếp cận giúp tối ưu hiệu suất, tuổi thọ thiết bị và tổng chi phí sở hữu trong suốt vòng đời vận hành của máy.

16. Câu Hỏi Thường Gặp Về Con Trượt HGH65CA (FAQ)

HGH65CA sử dụng với ray nào?

HGH65CA được thiết kế để làm việc với ray dẫn hướng HGR65. Đây là cặp block và ray có cùng tiêu chuẩn kích thước, dung sai và biên dạng rãnh bi, giúp đảm bảo khả năng chịu tải, độ cứng và độ chính xác theo thiết kế của Hiwin.

HGH65CA có thay thế được HGH55CA không?

Không thể thay thế trực tiếp.

Mặc dù cùng thuộc HG Series nhưng HGH55CA và HGH65CA sử dụng ray dẫn hướng có kích thước khác nhau. Việc chuyển từ HGR55 sang HGR65 cần tính toán lại kết cấu máy, kích thước bệ lắp, khoảng cách hai ray và hệ truyền động.

Khi nào nên chọn HGH65CA?

HGH65CA phù hợp khi hệ thống có:

• Tải trọng cực lớn.
• Hành trình dài.
• Mô-men cao.
• Kết cấu máy kích thước lớn.
• Yêu cầu độ cứng và độ ổn định rất cao.

Đây là lựa chọn phổ biến trong các trung tâm gia công Portal, máy phay giường, máy doa ngang và dây chuyền công nghiệp nặng.

HGH65CA có phù hợp với máy CNC Router không?

Thông thường không.

Phần lớn máy CNC Router chỉ cần sử dụng các dòng ray từ HGR20 đến HGR35. Việc sử dụng HGH65CA sẽ làm tăng chi phí đầu tư, khối lượng cụm chuyển động và yêu cầu hệ truyền động lớn hơn mà không mang lại lợi ích tương xứng.

HGH65CA có cần bảo dưỡng định kỳ không?

Có.

Để đảm bảo tuổi thọ và độ chính xác, cần:

• Bổ sung mỡ bôi trơn theo chu kỳ.
• Kiểm tra phớt chắn bụi.
• Làm sạch ray dẫn hướng.
• Theo dõi độ rơ và tình trạng bề mặt ray.

Bảo dưỡng đúng cách giúp giảm nguy cơ hư hỏng và hạn chế thời gian dừng máy.

HGH65CA có thể sử dụng trong môi trường bụi và dầu không?

Có, nhưng cần kết hợp:

• Phớt chắn bụi phù hợp.
• Chế độ bôi trơn định kỳ.
• Vệ sinh ray thường xuyên.

Trong các môi trường có nhiều phoi kim loại hoặc bụi mài, nên cân nhắc sử dụng thêm các giải pháp che chắn ray để tăng tuổi thọ.

17. Tóm Tắt Thông Tin Kỹ Thuật

Lưu ý: Các giá trị tải trọng động (C), tải trọng tĩnh (C₀), mô-men cho phép và kích thước lắp đặt có thể thay đổi theo cấp preload và cấp chính xác. Nên đối chiếu với catalogue hoặc bản vẽ kỹ thuật của đúng model trước khi thiết kế.

18. Sản Phẩm Liên Quan

Để xây dựng một hệ thống dẫn hướng hoàn chỉnh, HGH65CA thường được sử dụng cùng các sản phẩm sau:

Block cùng dòng HG Series

• HGH45CA
• HGH55CA
• HGH65CA
• HGH65HA (block dài)

Ray dẫn hướng tương ứng

• HGR65

Block mặt bích

• HGW65CC
• HGW65HC

Phụ kiện thường sử dụng

• Ray dẫn hướng HGR65.
• Nắp che lỗ ray.
• Đầu bơm mỡ.
• Mỡ bôi trơn ray dẫn hướng.
• Vít me bi tải trọng lớn.
• Gối đỡ vít me.
• Khớp nối servo.
• Thanh răng – bánh răng cho hành trình dài.

19. Vì Sao Nên Mua HGH65CA Tại CNCmotion.vn?

Đối với các dự án cơ khí chính xác và máy công cụ cỡ lớn, việc lựa chọn đúng model ray dẫn hướng ngay từ đầu sẽ giúp giảm rủi ro trong thiết kế, tối ưu chi phí vận hành và nâng cao độ tin cậy của thiết bị.

Khi lựa chọn HGH65CA tại CNCmotion.vn, khách hàng được hỗ trợ:

• Tư vấn lựa chọn model theo tải trọng và điều kiện vận hành.
• Hỗ trợ đọc bản vẽ kỹ thuật và xác định cấu hình ray phù hợp.
• Đối chiếu khả năng thay thế giữa các thương hiệu khi cần.
• Báo giá nhanh cho doanh nghiệp và dự án.
• Giao hàng trên toàn quốc.
• Hỗ trợ kỹ thuật trước và sau bán hàng.

Ngoài việc cung cấp sản phẩm, CNCmotion.vn hướng đến việc đồng hành cùng khách hàng trong suốt quá trình lựa chọn, lắp đặt và khai thác hệ thống dẫn hướng.

20. Khuyến Nghị Từ Kỹ Sư Thiết Kế

Nếu bạn đang thiết kế hệ thống sử dụng HGH65CA, hãy lưu ý:

• Đánh giá đồng thời tải trọng tĩnh, tải trọng động và mô-men.
• Kiểm tra độ cứng của khung máy trước khi quyết định tăng kích thước ray.
• Lựa chọn preload và cấp chính xác phù hợp với mục tiêu gia công.
• Thiết kế hệ thống bôi trơn và bảo dưỡng thuận tiện.
• Kiểm tra độ song song của ray sau khi lắp đặt và định kỳ trong quá trình vận hành.

Một hệ thống được thiết kế đúng ngay từ đầu sẽ giúp giảm chi phí bảo trì, tăng tuổi thọ thiết bị và duy trì độ chính xác trong suốt vòng đời sử dụng.

21. Checklist Trước Khi Đặt Mua HGH65CA

Thông số sản phẩm

☐ Đúng model HGH65CA.

☐ Ray sử dụng là HGR65.

☐ Đã xác định chiều dài ray.

☐ Đã xác định số lượng block.

☐ Đã lựa chọn preload và cấp chính xác phù hợp.

Điều kiện vận hành

☐ Tải trọng lớn nhất.

☐ Chiều dài hành trình.

☐ Gia tốc và tốc độ.

☐ Chu kỳ làm việc.

☐ Môi trường vận hành.

Hồ sơ thiết kế

☐ Bản vẽ lắp đặt.

☐ Yêu cầu dung sai.

☐ Kế hoạch bảo trì.

☐ Danh sách phụ kiện đi kèm.

22. Cần Tư Vấn Chọn Đúng HGH65CA?

Nếu bạn đang phân vân giữa HGH55CA, HGH65CA hoặc các model khác trong dòng HG Series, hãy chuẩn bị các thông tin sau:

• Bản vẽ 2D hoặc 3D của hệ thống.
• Chiều dài hành trình.
• Khối lượng cụm chuyển động.
• Tải trọng làm việc.
• Loại vật liệu gia công.
• Yêu cầu về độ chính xác.
• Điều kiện môi trường vận hành.

Đội ngũ kỹ thuật của CNCmotion.vn sẽ hỗ trợ đánh giá yêu cầu thực tế, lựa chọn model phù hợp, tư vấn cấu hình ray dẫn hướng, preload, cấp chính xác và số lượng block để tối ưu giữa hiệu suất, độ bền và chi phí đầu tư.

23. Kết Luận

Con trượt vuông tiêu chuẩn HGH65CA là giải pháp dành cho các hệ thống yêu cầu khả năng chịu tải cực lớn, độ cứng cao và độ ổn định lâu dài.

Với thiết kế bốn dãy bi tuần hoàn, khả năng chịu tải đa hướng và chống mô-men hiệu quả, HGH65CA phù hợp cho các trung tâm gia công Portal, máy doa ngang, máy phay giường, máy tiện đứng và nhiều thiết bị công nghiệp hạng nặng khác.

Tuy nhiên, việc lựa chọn đúng model cần dựa trên tính toán tải trọng, mô-men, hành trình và điều kiện vận hành thực tế. Một hệ thống được thiết kế đồng bộ sẽ mang lại hiệu quả cao hơn nhiều so với việc chỉ lựa chọn ray dẫn hướng có kích thước lớn nhất.
