Con Trượt Vuông Tiêu Chuẩn HGH30CA Chính Hãng | Thông Số, Ứng Dụng Và Hướng Dẫn Lựa Chọn

Con trượt HGH30CA là gì?

Con trượt HGH30CA là block dẫn hướng tuyến tính tải nặng thuộc HG Series của Hiwin, được thiết kế để sử dụng với ray dẫn hướng HGR30 rộng 30 mm. Với cấu trúc bốn dãy bi tuần hoàn tiếp xúc góc 45°, HGH30CA cho khả năng chịu tải lớn, độ cứng cao và khả năng chống mô-men vượt trội so với các model nhỏ hơn.

Model này thường xuất hiện trên các máy CNC Router khổ lớn, trung tâm gia công CNC, robot công nghiệp tải nặng, máy cắt thép CNC, hệ thống gantry và các dây chuyền tự động hóa yêu cầu độ ổn định cao trong quá trình vận hành liên tục.

Nếu bạn đang tìm kiếm một giải pháp dẫn hướng tuyến tính có thể đáp ứng tải trọng lớn, hành trình dài và độ chính xác ổn định trong môi trường công nghiệp, HGH30CA là một trong những lựa chọn được sử dụng phổ biến nhất hiện nay.

Thông Tin Sản Phẩm

Khi Nào Nên Sử Dụng HGH30CA?

Đây là câu hỏi mà rất nhiều kỹ sư thiết kế máy quan tâm.

Trên thực tế, không phải hệ thống nào cũng cần đến ray dẫn hướng kích thước 30 mm. Tuy nhiên, khi máy bắt đầu xuất hiện các yếu tố dưới đây thì HGH30CA thường trở thành lựa chọn hợp lý hơn so với HGH20CA hoặc HGH25CA.

Tải trọng cụm chuyển động lớn

Khi trọng lượng của cụm spindle, bàn máy hoặc cơ cấu truyền động tăng lên, ray dẫn hướng cần có độ cứng và khả năng chịu tải tương ứng.

Hành trình di chuyển dài

Đối với các máy có hành trình từ 2 mét trở lên, hiện tượng rung và võng có thể xuất hiện nếu sử dụng ray quá nhỏ.

Gia công vật liệu nặng

Các ứng dụng như:

• Gia công thép.
• Gia công nhôm khối lớn.
• Cắt plasma tấm dày.
• Gia công đá.

thường phát sinh tải trọng và rung động lớn hơn nhiều so với gia công gỗ hoặc mica.

Vận hành liên tục nhiều ca

Đối với nhà máy sản xuất hoạt động 16–24 giờ mỗi ngày, độ bền và tuổi thọ của hệ thống dẫn hướng trở thành yếu tố quan trọng.

HGH30CA được thiết kế để đáp ứng các điều kiện làm việc như vậy.

Vì Sao Nhiều Nhà Chế Tạo Máy Chọn HGH30CA?

Trong các hệ thống CNC công nghiệp, chi phí ray dẫn hướng thường chỉ chiếm một phần nhỏ so với tổng giá trị máy.

Tuy nhiên, ray dẫn hướng lại ảnh hưởng trực tiếp đến:

• Độ chính xác gia công.
• Độ ổn định của máy.
• Tuổi thọ thiết bị.
• Chi phí bảo trì trong tương lai.

Vì vậy nhiều đơn vị chế tạo máy lựa chọn HGH30CA ngay từ đầu thay vì sử dụng ray nhỏ rồi phải nâng cấp sau này.

Một hệ thống được thiết kế với độ cứng dự phòng phù hợp thường hoạt động ổn định hơn khi tăng tốc độ sản xuất hoặc nâng cấp công suất máy.

HGH30CA Hoạt Động Như Thế Nào?

HGH30CA hoạt động dựa trên cơ chế bi tuần hoàn kín.

Khi block di chuyển trên ray HGR30, các viên bi sẽ lăn trên rãnh dẫn hướng rồi quay trở lại đường hồi bi bên trong block.

Chu trình này diễn ra liên tục, giúp:

• Giảm ma sát.
• Giảm phát sinh nhiệt.
• Tăng độ chính xác chuyển động.
• Kéo dài tuổi thọ hệ thống.

Thiết kế bốn hàng bi tiếp xúc góc 45° còn giúp HGH30CA chịu tải đồng đều theo các hướng:

• Tải hướng xuống.
• Tải hướng lên.
• Tải ngang trái.
• Tải ngang phải.

Đây là lý do dòng HG Series được sử dụng rộng rãi trong các ứng dụng công nghiệp nặng.

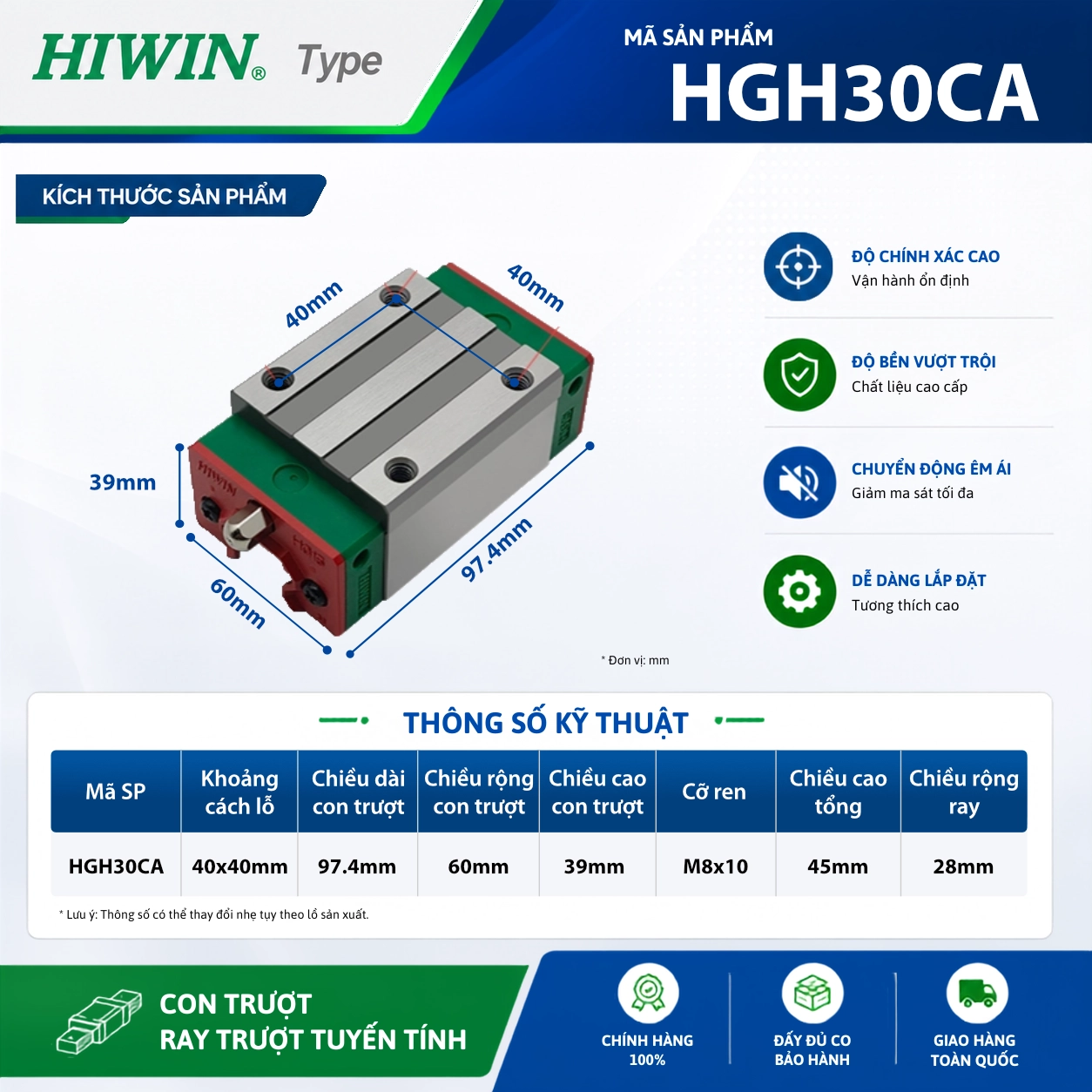

Thông Số Kỹ Thuật Cơ Bản Của HGH30CA

Ý Nghĩa Mã HGH30CA

Hiểu đúng mã sản phẩm sẽ giúp việc lựa chọn và thay thế trở nên dễ dàng hơn.

Ví dụ:

HGH30CA

có nghĩa là block vuông tiêu chuẩn thuộc HG Series, sử dụng cho ray HGR30.

HGH30CA Chỉ Tương Thích Với Ray HGR30

Một sai lầm khá phổ biến là nhiều người nghĩ rằng block 30 mm có thể lắp trên ray 25 mm hoặc 35 mm.

Thực tế điều này không thể thực hiện được.

HGH30CA được thiết kế riêng cho ray HGR30 với:

• Kích thước bi phù hợp.
• Biên dạng rãnh dẫn hướng tương ứng.
• Dung sai lắp ghép chính xác.

Vì vậy nếu hệ thống sử dụng ray HGR30, bạn cần lựa chọn đúng block HGH30CA hoặc các model cùng kích thước thuộc HG Series.

Cấu Tạo Của HGH30CA

Để đáp ứng các ứng dụng tải nặng, HGH30CA được thiết kế với kết cấu cứng vững hơn đáng kể so với các model nhỏ.

Thân block tải nặng

Gia công từ thép hợp kim chất lượng cao, có khả năng chịu tải và chống biến dạng tốt.

Hệ thống bi tuần hoàn kích thước lớn

Tăng diện tích tiếp xúc giữa bi và ray, giúp nâng cao khả năng chịu tải và giảm ứng suất tập trung.

Thiết kế chống mô-men cao

Đây là ưu điểm rất quan trọng trên các máy có:

• Cụm spindle nặng.
• Tay robot dài.
• Bàn máy lớn.

Khả năng chống lật và chống xoắn tốt giúp hệ thống vận hành ổn định hơn.

Phớt chắn bụi hai đầu

Ngăn bụi bẩn, phoi kim loại và tạp chất xâm nhập vào hệ thống bi tuần hoàn.

Hệ thống bôi trơn

Cho phép bổ sung mỡ dễ dàng trong quá trình bảo trì mà không cần tháo rời block.

6. Đặc Điểm Nổi Bật Của Con Trượt HGH30CA

Khi kích thước máy, tải trọng và hành trình làm việc tăng lên, yêu cầu đối với hệ thống dẫn hướng không còn dừng ở khả năng chịu tải mà còn phải đảm bảo độ cứng tổng thể, khả năng chống rung và duy trì độ chính xác trong suốt vòng đời thiết bị.

Đó là lý do HGH30CA được nhiều nhà chế tạo máy lựa chọn cho các hệ thống CNC công nghiệp và dây chuyền tự động hóa tải nặng.

Độ cứng cao giúp giảm rung động khi gia công

Một trong những ưu điểm lớn nhất của HGH30CA là khả năng tăng độ cứng cho toàn bộ cụm chuyển động.

Nhờ kích thước block lớn hơn và diện tích tiếp xúc giữa bi với ray nhiều hơn, hệ thống có khả năng hạn chế:

• Rung động khi gia công.
• Dao động khi tăng tốc hoặc giảm tốc.
• Sai lệch vị trí do tải trọng thay đổi.

Điều này đặc biệt quan trọng với các máy gia công kim loại, nơi độ ổn định ảnh hưởng trực tiếp đến chất lượng bề mặt và tuổi thọ dao cắt.

Khả năng chịu mô-men vượt trội

Trong thực tế, nhiều cụm chuyển động không chỉ chịu tải theo phương thẳng đứng mà còn chịu các mô-men do tải đặt lệch tâm hoặc do lực cắt phát sinh.

HGH30CA được thiết kế để chịu tốt các dạng mô-men như:

• Mô-men lật theo phương dọc.
• Mô-men lật theo phương ngang.
• Mô-men xoắn quanh trục chuyển động.

Nhờ đó, block vẫn duy trì chuyển động ổn định ngay cả khi đầu máy hoặc cánh tay robot làm việc ở vị trí xa tâm.

Phù hợp với hành trình dài

Các máy gantry, router công nghiệp hoặc hệ thống vận chuyển tự động thường có hành trình từ vài mét đến hàng chục mét.

Ở những ứng dụng này, việc sử dụng ray dẫn hướng có độ cứng cao giúp giảm hiện tượng võng và tăng độ ổn định khi di chuyển ở tốc độ lớn.

HGH30CA là lựa chọn phù hợp cho các hệ thống cần kết hợp giữa tải trọng lớn và hành trình dài.

Duy trì độ chính xác trong môi trường làm việc liên tục

Đối với các nhà máy hoạt động nhiều ca hoặc sản xuất 24/7, hệ thống dẫn hướng phải giữ được độ chính xác trong thời gian dài.

HGH30CA được thiết kế để đáp ứng yêu cầu này nhờ:

• Ma sát lăn thấp.
• Phân bố tải đều.
• Kết cấu thân block cứng vững.
• Hệ thống bôi trơn thuận tiện.

Khi được bảo dưỡng đúng định kỳ, sản phẩm có thể vận hành ổn định trong thời gian dài mà không làm suy giảm đáng kể độ chính xác.

Khả năng mở rộng cho nhiều cấu hình máy

Ngoài việc sử dụng trên các máy đơn lẻ, HGH30CA còn phù hợp với các hệ thống sử dụng nhiều ray và nhiều block trên cùng một trục.

Điều này giúp các đơn vị chế tạo máy linh hoạt hơn khi thiết kế:

• Cầu trục gantry.
• Bàn máy kích thước lớn.
• Robot nhiều trục.
• Hệ thống cấp phôi tự động.

7. Ứng Dụng Thực Tế Của HGH30CA

HGH30CA được sử dụng rộng rãi trong các hệ thống yêu cầu độ cứng cao, tải trọng lớn và khả năng làm việc liên tục.

Máy CNC Router Khổ 2030 Và Lớn Hơn

Đối với các máy Router CNC có kích thước bàn máy từ 2000 × 3000 mm trở lên, hệ thống dẫn hướng phải chịu tải lớn từ cụm spindle và cầu máy.

HGH30CA giúp tăng độ cứng của trục chuyển động, giảm rung khi gia công gỗ cứng, nhôm hoặc vật liệu composite.

Trung Tâm Gia Công CNC

Ở các trung tâm gia công CNC, lực cắt thay đổi liên tục theo từng nguyên công.

HGH30CA giúp duy trì độ ổn định của cụm trục, hạn chế sai số vị trí và cải thiện chất lượng bề mặt gia công.

Robot Palletizing Và Robot Gắp Hàng

Robot gắp hàng có tải trọng lớn thường phát sinh mô-men đáng kể khi cánh tay vươn xa.

Nhờ khả năng chịu mô-men tốt, HGH30CA được sử dụng trong nhiều hệ thống robot phục vụ đóng gói, xếp pallet và vận chuyển tự động.

Máy Gia Công Thép Và Kết Cấu Kim Loại

Các máy khoan CNC, máy cắt thép hoặc máy gia công kết cấu thép yêu cầu hệ thống dẫn hướng có khả năng chịu tải và chống rung tốt.

HGH30CA đáp ứng yêu cầu này nhờ độ cứng cao và khả năng làm việc ổn định trong môi trường công nghiệp nặng.

Hệ Thống Gantry Tự Động

Các hệ thống gantry dùng trong logistics, kho thông minh hoặc dây chuyền sản xuất thường có hành trình dài và tải trọng lớn.

HGH30CA giúp cụm chuyển động vận hành chính xác, giảm rung và đảm bảo độ ổn định khi di chuyển liên tục.

8. Khi Nào Nên Chọn HGH30CA?

Việc lựa chọn đúng model không chỉ giúp hệ thống hoạt động hiệu quả mà còn tối ưu chi phí đầu tư.

Bạn nên cân nhắc HGH30CA nếu:

• Máy có hành trình dài từ 2 mét trở lên.
• Tải trọng cụm chuyển động lớn.
• Gia công thép, nhôm hoặc vật liệu có lực cắt cao.
• Hệ thống yêu cầu độ cứng lớn để giảm rung.
• Robot hoặc gantry có tải lệch tâm.
• Máy vận hành liên tục nhiều ca.

Nếu hệ thống chỉ gia công vật liệu nhẹ hoặc có tải trọng trung bình, HGH25CA có thể đáp ứng tốt với chi phí thấp hơn.

Trong trường hợp máy có kích thước rất lớn, tải trọng đặc biệt cao hoặc yêu cầu độ cứng tối đa, nên xem xét sử dụng HGH35CA.

9. Hướng Dẫn Chọn Đúng HGH30CA

Để lựa chọn đúng model, cần đánh giá tổng thể hệ thống thay vì chỉ dựa trên kích thước ray.

Xác định tải trọng thực tế

Cần tính toán:

• Khối lượng bàn máy.
• Khối lượng cụm spindle hoặc đầu công tác.
• Khối lượng phôi.
• Lực cắt phát sinh trong quá trình gia công.
• Gia tốc và giảm tốc của trục.

Đánh giá mô-men tác động

Đối với các hệ thống có tải đặt lệch tâm hoặc cánh tay đòn dài, cần tính thêm mô-men lật để lựa chọn block có khả năng chịu tải phù hợp.

Đây là yếu tố thường bị bỏ qua nhưng ảnh hưởng lớn đến tuổi thọ của ray dẫn hướng.

Chọn cấp chính xác

• N: Thiết bị công nghiệp thông thường.
• H: Máy CNC và hệ thống tự động hóa yêu cầu độ chính xác cao.
• P: Máy gia công chính xác.
• SP / UP: Thiết bị đo kiểm và ứng dụng đặc biệt.

Chọn preload phù hợp

• Z0: Ma sát thấp, ưu tiên tốc độ.
• ZA: Cân bằng giữa độ cứng và tuổi thọ, phù hợp với đa số ứng dụng.
• ZB: Độ cứng cao, thích hợp cho máy gia công tải nặng hoặc hệ thống có rung động lớn.

Xác định số lượng block trên mỗi ray

Ngoài việc chọn đúng kích thước ray, số lượng block cũng ảnh hưởng trực tiếp đến khả năng chịu tải và độ cứng của hệ thống.

Đối với các máy gantry hoặc cụm chuyển động nặng, việc sử dụng nhiều block trên mỗi ray có thể giúp phân bố tải tốt hơn và tăng độ ổn định. Tuy nhiên, phương án này cần được tính toán đồng bộ với kết cấu máy để đạt hiệu quả tối ưu.

10. Hướng Dẫn Lắp Đặt Con Trượt HGH30CA Đúng Kỹ Thuật

Để HGH30CA phát huy tối đa khả năng chịu tải và độ chính xác, việc lắp đặt cần tuân thủ đúng quy trình kỹ thuật. Đối với các hệ thống tải nặng hoặc hành trình dài, sai số lắp đặt dù rất nhỏ cũng có thể ảnh hưởng đến độ cứng của toàn bộ cụm chuyển động.

Dưới đây là các bước cơ bản được khuyến nghị khi lắp đặt.

Chuẩn bị bề mặt lắp đặt

Trước khi lắp ray HGR30, cần kiểm tra:

• Độ phẳng của bề mặt gá lắp.
• Độ vuông góc giữa các mặt chuẩn.
• Không còn ba via hoặc vết xước.
• Làm sạch hoàn toàn bụi, dầu và mạt kim loại.

Một bề mặt không đạt yêu cầu có thể làm ray bị xoắn hoặc gây phân bố tải không đều lên các viên bi.

Lắp ray HGR30

Đặt ray đúng vị trí thiết kế và lắp tạm các bu lông.

Sau đó:

1. Căn chỉnh ray theo mặt chuẩn.
2. Siết bu lông từ vị trí trung tâm ra hai đầu.
3. Siết theo đúng mô-men khuyến nghị của nhà sản xuất.
4. Kiểm tra lại độ thẳng và độ song song giữa các ray.

Đối với máy có hai ray song song, đây là bước quyết định đến độ chính xác của toàn bộ hệ thống.

Lắp block HGH30CA lên ray

Block thường được giao kèm thanh nhựa giữ bi.

Khi lắp:

• Không tháo thanh nhựa trước.
• Đưa block lên ray từ từ.
• Đảm bảo block vào đúng rãnh dẫn hướng.
• Tránh để bi rơi khỏi đường tuần hoàn.

Nếu làm rơi bi hoặc lắp sai trình tự, block có thể mất khả năng hoạt động bình thường.

Kiểm tra chuyển động

Sau khi lắp hoàn tất:

• Di chuyển block bằng tay trên toàn bộ chiều dài ray.
• Kiểm tra lực cản có đồng đều hay không.
• Quan sát xem có hiện tượng kẹt, rung hoặc tiếng kêu bất thường.

Nếu phát hiện chuyển động không đều, cần kiểm tra lại độ song song của ray và độ chính xác của bề mặt lắp.

Bôi trơn trước khi vận hành

Trước khi đưa máy vào hoạt động, cần bơm mỡ bôi trơn phù hợp vào block.

Việc bôi trơn đúng ngay từ đầu giúp:

• Giảm ma sát.
• Bảo vệ bi tuần hoàn.
• Hạn chế mài mòn.
• Tăng tuổi thọ hệ thống.

11. Hướng Dẫn Bảo Dưỡng HGH30CA

Một hệ thống dẫn hướng được bảo dưỡng định kỳ sẽ duy trì độ chính xác lâu hơn và giảm nguy cơ hỏng hóc ngoài kế hoạch.

Bôi trơn định kỳ

Chu kỳ bôi trơn phụ thuộc vào:

• Tải trọng.
• Tốc độ di chuyển.
• Môi trường làm việc.
• Thời gian vận hành.

Trong môi trường có nhiều bụi hoặc phoi kim loại, nên rút ngắn khoảng thời gian bảo dưỡng.

Kiểm tra tình trạng ray

Định kỳ kiểm tra:

• Vết xước trên ray.
• Dấu hiệu ăn mòn.
• Rỉ sét.
• Phoi kim loại bám trên bề mặt.

Nếu phát hiện bất thường, cần vệ sinh hoặc thay thế kịp thời để tránh ảnh hưởng đến block.

Kiểm tra phớt chắn bụi

Phớt chắn bụi giúp bảo vệ hệ thống bi khỏi bụi và tạp chất.

Nếu phớt bị rách hoặc mòn, bụi bẩn sẽ xâm nhập vào bên trong, làm tăng ma sát và giảm tuổi thọ của block.

Kiểm tra độ rơ

Sau thời gian dài sử dụng, nên kiểm tra:

• Độ rơ của block.
• Độ chính xác khi định vị.
• Độ mòn của ray.

Nếu độ rơ tăng bất thường, cần đánh giá lại tình trạng của toàn bộ hệ thống dẫn hướng.

12. Những Lỗi Thường Gặp Khi Sử Dụng HGH30CA

Việc nhận biết sớm các dấu hiệu bất thường sẽ giúp hạn chế hỏng hóc và giảm thời gian dừng máy.

Block di chuyển nặng

Nguyên nhân

• Thiếu mỡ bôi trơn.
• Ray bị lệch.
• Ray bị cong.
• Bi tuần hoàn bị bẩn.

Cách xử lý

• Vệ sinh ray.
• Bơm mỡ.
• Căn chỉnh lại ray.
• Kiểm tra tải trọng của hệ thống.

Block phát ra tiếng kêu

Nguyên nhân

• Thiếu bôi trơn.
• Ray bị xước.
• Phớt chắn bụi hỏng.

Cách xử lý

• Bổ sung mỡ.
• Kiểm tra tình trạng ray.
• Thay phớt nếu cần.

Độ chính xác giảm theo thời gian

Nguyên nhân

• Ray bị mòn.
• Block quá tải.
• Bu lông lỏng.
• Sai số lắp đặt.

Cách xử lý

• Siết lại bu lông.
• Kiểm tra độ song song của ray.
• Thay thế block hoặc ray nếu cần.

Block nóng bất thường

Nếu nhiệt độ block tăng cao trong quá trình vận hành, nguyên nhân có thể là:

• Preload quá lớn.
• Thiếu bôi trơn.
• Ray không song song.
• Tải trọng vượt giới hạn thiết kế.

Cần dừng máy để kiểm tra trước khi tiếp tục vận hành nhằm tránh làm hỏng hệ thống bi.

13. Những Sai Lầm Thường Gặp Khi Thiết Kế Với HGH30CA

Ngoài các lỗi trong quá trình sử dụng, nhiều sự cố xuất phát ngay từ giai đoạn thiết kế hệ thống.

Chỉ tính tải trọng mà bỏ qua mô-men

Đây là sai lầm phổ biến nhất.

Nhiều người chỉ quan tâm đến khối lượng của cụm chuyển động mà không tính đến mô-men do tải đặt lệch tâm hoặc lực cắt tạo ra.

Kết quả là block vẫn chịu quá tải dù tải trọng tổng không lớn.

Chọn ray quá nhỏ để tiết kiệm chi phí

Một số hệ thống tải nặng vẫn sử dụng HGR20 hoặc HGR25 để giảm chi phí ban đầu.

Điều này có thể dẫn đến:

• Giảm độ cứng.
• Tăng rung động.
• Mòn nhanh block và ray.
• Giảm tuổi thọ thiết bị.

Chỉ sử dụng hai block cho cụm chuyển động lớn

Đối với các máy có bàn máy dài hoặc cầu gantry lớn, việc chỉ sử dụng hai block có thể không đủ để phân bố tải.

Trong nhiều trường hợp, sử dụng bốn block sẽ giúp tăng độ ổn định và giảm tải trên từng block.

Bỏ qua ảnh hưởng của gia tốc

Gia tốc khi tăng tốc hoặc dừng đột ngột có thể tạo ra tải trọng động lớn hơn nhiều so với tải trọng tĩnh.

Nếu chỉ tính tải trọng tĩnh, hệ thống có thể hoạt động không ổn định khi chạy ở tốc độ cao.

14. So Sánh HGH30CA Với Các Model Khác

HGH25CA và HGH30CA

Nên chọn HGH25CA khi:

• Máy Router tiêu chuẩn.
• Máy phay cỡ vừa.
• Robot tải trung bình.

Nên chọn HGH30CA khi:

• Máy gantry.
• Máy CNC khổ lớn.
• Robot tải nặng.
• Hệ thống làm việc liên tục.

HGH30CA và HGH35CA

Nếu hệ thống có tải trọng rất lớn hoặc bàn máy khổ lớn, HGH35CA sẽ là lựa chọn đáng cân nhắc.

HGH30CA đáp ứng tốt phần lớn ứng dụng CNC công nghiệp. HGH35CA thường được lựa chọn khi cần dự phòng tải lớn hơn hoặc làm việc trong điều kiện khắc nghiệt.

15. Câu Hỏi Thường Gặp Về Con Trượt HGH30CA (FAQ)

HGH30CA sử dụng với ray dẫn hướng nào?

HGH30CA được thiết kế để sử dụng với ray dẫn hướng HGR30 có chiều rộng 30 mm. Đây là tổ hợp tiêu chuẩn của HG Series và được ứng dụng rộng rãi trong các hệ thống CNC công nghiệp, robot và máy tự động hóa tải nặng.

HGH30CA có lắp được với ray HGR25 hoặc HGR35 không?

Không.

Mỗi block dẫn hướng được thiết kế riêng cho một kích thước ray tương ứng. HGH30CA chỉ tương thích với ray HGR30 và không thể lắp trực tiếp trên HGR25 hoặc HGR35.

HGH30CA có chịu được tải trọng lớn không?

Có.

HGH30CA thuộc nhóm con trượt tải nặng của HG Series, có khả năng chịu tải theo bốn hướng và chịu mô-men tốt. Sản phẩm phù hợp với các ứng dụng có tải trọng lớn, hành trình dài và yêu cầu độ cứng cao.

HGH30CA phù hợp với những loại máy nào?

HGH30CA thường được sử dụng trên:

• Máy CNC Router khổ lớn.
• Trung tâm gia công CNC.
• Máy gia công thép.
• Máy cắt Plasma công nghiệp.
• Robot Cartesian tải lớn.
• Hệ thống gantry.
• Dây chuyền tự động hóa công nghiệp.

Nên chọn HGH30CA hay HGH25CA?

Nếu máy có tải trọng trung bình hoặc hành trình ngắn, HGH25CA thường là lựa chọn kinh tế hơn.

Nếu hệ thống có tải trọng lớn, hành trình dài, yêu cầu độ cứng cao hoặc làm việc liên tục nhiều ca, HGH30CA sẽ mang lại hiệu quả tốt hơn.

HGH30CA có cần bôi trơn định kỳ không?

Có.

Để đảm bảo chuyển động ổn định và kéo dài tuổi thọ của block cũng như ray dẫn hướng, cần thực hiện bôi trơn định kỳ theo điều kiện làm việc thực tế của hệ thống.

HGH30CA có thể thay thế bằng model của hãng khác không?

Trong nhiều trường hợp có thể, nếu các thông số lắp đặt và tải trọng tương đương.

Một số model thường được đối chiếu gồm:

• PMI MSA30S.
• TBI Motion TRH30VN.
• CPC H30S.
• ABBA BRH30A.

Trước khi thay thế, nên kiểm tra bản vẽ kỹ thuật và kích thước lắp đặt để đảm bảo khả năng tương thích.

HGH30CA có phù hợp với máy hoạt động 24/7 không?

Có.

Nhờ khả năng chịu tải cao, độ cứng lớn và hệ thống bi tuần hoàn chất lượng cao, HGH30CA là lựa chọn phù hợp cho các hệ thống sản xuất vận hành liên tục nhiều ca, với điều kiện được lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ.

16. Tóm Tắt Thông Tin Quan Trọng Về HGH30CA

HGH30CA là lựa chọn phù hợp cho các hệ thống cần kết hợp giữa khả năng chịu tải, độ cứng và độ chính xác trong điều kiện vận hành công nghiệp.

17. Sản Phẩm Liên Quan

Việc tham khảo các model cùng series giúp bạn lựa chọn đúng kích thước ray dẫn hướng theo tải trọng và yêu cầu kỹ thuật của từng hệ thống.

Con trượt cùng dòng HG Series

• Con trượt HGH15CA
• Con trượt HGH20CA
• Con trượt HGH25CA
• Con trượt HGH35CA
• Con trượt HGH45CA

Ray dẫn hướng tương ứng

• Ray HGR30
• Ray HGR25
• Ray HGR35

Block mặt bích cùng kích thước

• HGW30CC
• HGW30HC

Các thương hiệu có sản phẩm tương đương

• PMI
• TBI Motion
• CPC
• ABBA

Gợi ý SEO: Liên kết nội bộ từ các sản phẩm liên quan sẽ giúp người dùng dễ dàng so sánh giữa các model, đồng thời tạo cụm chủ đề (Topic Cluster) mạnh cho nhóm ray dẫn hướng tuyến tính.

18. Vì Sao Nên Chọn HGH30CA Tại CNCmotion.vn?

Lựa chọn đúng sản phẩm chỉ là bước đầu. Một nhà cung cấp có kinh nghiệm sẽ giúp bạn giảm rủi ro trong quá trình thiết kế, lắp đặt và vận hành hệ thống.

Khi mua HGH30CA tại CNCmotion.vn, bạn sẽ nhận được:

• Tư vấn lựa chọn model theo tải trọng và ứng dụng thực tế.
• Hỗ trợ đối chiếu mã giữa Hiwin và các thương hiệu khác.
• Cung cấp tài liệu kỹ thuật khi cần.
• Báo giá nhanh cho doanh nghiệp và dự án.
• Giao hàng trên toàn quốc.
• Hỗ trợ kỹ thuật trước và sau bán hàng.

Đội ngũ kỹ thuật luôn sẵn sàng đồng hành để giúp bạn lựa chọn đúng giải pháp dẫn hướng cho hệ thống CNC và tự động hóa.

19. Khuyến Nghị Từ Kỹ Sư Thiết Kế Máy

Trong quá trình tư vấn cho các đơn vị chế tạo máy CNC và hệ thống tự động hóa, có một số kinh nghiệm thực tế giúp tối ưu hiệu quả khi sử dụng HGH30CA:

• Với máy có hành trình dài trên 2 mét, nên ưu tiên thiết kế kết cấu khung đủ cứng trước khi tăng kích thước ray dẫn hướng.
• Nếu cụm chuyển động có tải trọng lớn hoặc chịu mô-men cao, việc sử dụng 4 block (2 block trên mỗi ray) thường giúp phân bố tải tốt hơn so với chỉ sử dụng 2 block.
• Đối với máy hoạt động 24/7, nên xây dựng lịch bảo dưỡng và bôi trơn định kỳ thay vì chỉ bảo trì khi phát sinh sự cố.
• Khi nâng cấp từ HGR25 lên HGR30, cần kiểm tra lại toàn bộ kết cấu lắp đặt, khoảng cách lỗ bắt vít và không gian lắp block để đảm bảo khả năng tương thích.

Những lưu ý này giúp tăng độ ổn định của hệ thống và hạn chế các chi phí phát sinh trong quá trình vận hành.

20. Checklist Trước Khi Đặt Mua HGH30CA

Trước khi lựa chọn sản phẩm, hãy kiểm tra nhanh các nội dung sau:

Thông số kỹ thuật

☐ Đã xác định đúng model HGH30CA.

☐ Hệ thống sử dụng ray HGR30.

☐ Xác định chiều dài ray cần dùng.

☐ Xác định số lượng block trên mỗi ray.

☐ Tính toán tải trọng và mô-men tác động.

Điều kiện làm việc

☐ Máy hoạt động theo chu kỳ hay liên tục.

☐ Môi trường có bụi, dầu hoặc phoi kim loại.

☐ Tốc độ và gia tốc của trục.

☐ Yêu cầu về độ chính xác.

Lựa chọn cấu hình

☐ Chọn đúng cấp chính xác (N/H/P/SP/UP).

☐ Chọn preload (Z0/ZA/ZB).

☐ Kiểm tra không gian lắp đặt.

☐ Xác định nhu cầu mở rộng trong tương lai.

21. Cần Tư Vấn Chọn Đúng HGH30CA?

Nếu bạn chưa chắc chắn HGH30CA có phù hợp với hệ thống hay không, hãy chuẩn bị các thông tin sau để việc tư vấn được nhanh và chính xác hơn:

• Bản vẽ hoặc hình ảnh cụm chuyển động.
• Kích thước bàn máy và hành trình.
• Tải trọng của cụm chuyển động.
• Tốc độ vận hành mong muốn.
• Môi trường làm việc.
• Yêu cầu về độ chính xác.

Đội ngũ kỹ thuật của CNCmotion.vn sẽ hỗ trợ phân tích và đề xuất model phù hợp, đồng thời tư vấn phương án lựa chọn ray, block, cấp chính xác và preload để tối ưu hiệu suất và chi phí đầu tư.

22. Kết Luận

Con trượt vuông tiêu chuẩn HGH30CA là giải pháp dẫn hướng tuyến tính dành cho các hệ thống có tải trọng lớn, hành trình dài và yêu cầu độ cứng cao. Với khả năng chịu tải theo nhiều hướng, chống mô-men tốt và vận hành ổn định trong môi trường công nghiệp, sản phẩm được ứng dụng rộng rãi trên máy CNC, robot, hệ thống gantry và các dây chuyền tự động hóa.

Việc lựa chọn đúng HGH30CA kết hợp với ray HGR30 phù hợp sẽ góp phần nâng cao độ chính xác của thiết bị, giảm rung động và kéo dài tuổi thọ của toàn bộ hệ thống dẫn hướng. Đồng thời, quá trình lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ sẽ giúp khai thác tối đa hiệu suất của sản phẩm trong suốt quá trình sử dụng.

Nếu bạn đang tìm kiếm một giải pháp dẫn hướng có độ cứng cao cho các ứng dụng công nghiệp nặng, HGH30CA là một lựa chọn đáng cân nhắc.

Liên Hệ Tư Vấn & Báo Giá

CNCmotion.vn – Chuyên cung cấp ray dẫn hướng và con trượt chính hãng

• 🌐 Website: CNCmotion.vn
• 📞 Hotline / Zalo: 0877 900 299
• 📧 Email: cncmotion.vn@gmail.com

Chúng tôi hỗ trợ tư vấn kỹ thuật, lựa chọn model phù hợp, báo giá dự án và giao hàng trên toàn quốc.
