11. Những Lưu Ý Khi Thiết Kế Với HGH25HA

HGH25HA là block dẫn hướng được sử dụng nhiều trong các máy CNC, trung tâm gia công và dây chuyền tự động hóa có tải trọng trung bình đến lớn. Để khai thác tối đa khả năng chịu tải và độ cứng của sản phẩm, việc thiết kế cần được thực hiện đồng bộ từ khâu lựa chọn ray, bố trí block đến kết cấu khung máy.

Dưới đây là những lưu ý quan trọng mà kỹ sư thiết kế nên cân nhắc.

Không nên chỉ dựa vào tải trọng để lựa chọn

Một quan niệm phổ biến là chỉ cần tính tải trọng tổng rồi chọn block phù hợp. Tuy nhiên, trong thực tế, mô-men phát sinh từ kết cấu máy mới là yếu tố quyết định trong nhiều ứng dụng.

Ví dụ:

• Trục Z mang spindle công suất lớn.
• Bàn máy có chiều dài lớn hơn tiêu chuẩn.
• Tay đòn của robot hoặc cơ cấu gắp đặt kéo dài.

Trong các trường hợp này, việc sử dụng HGH25HA sẽ giúp hệ thống ổn định hơn nhờ khả năng chống mô-men tốt hơn so với HGH25CA.

Ưu tiên tối ưu kết cấu trước khi tăng kích thước ray

Nếu hệ thống đang sử dụng HGR25 và chỉ cần tăng thêm độ cứng hoặc khả năng chịu tải, việc chuyển sang HGH25HA thường hiệu quả hơn so với thay toàn bộ ray bằng HGR30.

Giải pháp này mang lại nhiều lợi ích:

• Giữ nguyên kích thước bệ ray.
• Không phải thay đổi khoảng cách lắp đặt.
• Tiết kiệm chi phí vật tư và gia công.
• Rút ngắn thời gian nâng cấp thiết bị.

Đây là hướng xử lý được nhiều đơn vị chế tạo máy áp dụng khi cải tiến các hệ thống đang vận hành.

Bố trí khoảng cách giữa các block hợp lý

Ở các hệ thống sử dụng hai block trên mỗi ray, khoảng cách giữa các block ảnh hưởng trực tiếp đến khả năng chống lật và độ ổn định của cụm chuyển động.

Khoảng cách quá ngắn sẽ làm giảm hiệu quả chịu mô-men, trong khi khoảng cách quá lớn có thể khiến kết cấu trở nên cồng kềnh.

Do đó, nên xác định khoảng cách dựa trên tải trọng, chiều dài bàn máy và yêu cầu về độ cứng thay vì áp dụng một kích thước cố định cho mọi thiết kế.

Đảm bảo độ cứng của khung máy

HGH25HA chỉ phát huy hết khả năng khi được lắp trên một kết cấu đủ cứng.

Nếu bệ máy hoặc khung chịu lực bị võng, xoắn hoặc gia công không đạt độ phẳng, hệ thống vẫn có thể xuất hiện rung động và sai số dù sử dụng block dài.

Vì vậy, ngoài việc lựa chọn đúng block, cần chú ý đến:

• Độ phẳng của mặt lắp ray.
• Độ song song giữa hai ray.
• Độ cứng của khung máy.
• Chất lượng gia công các bề mặt chuẩn.

12. Những Sai Lầm Thường Gặp Khi Sử Dụng HGH25HA

Việc lựa chọn đúng model chỉ là bước đầu. Trong quá trình lắp đặt và vận hành, một số sai lầm có thể làm giảm hiệu quả của hệ thống dẫn hướng.

Chọn block dài cho mọi ứng dụng

Nhiều người cho rằng block dài luôn tốt hơn.

Thực tế, nếu tải trọng nhỏ và không gian lắp đặt hạn chế, HGH25CA vẫn là lựa chọn hợp lý hơn vì:

• Kích thước nhỏ gọn.
• Khối lượng nhẹ hơn.
• Chi phí thấp hơn.
• Đáp ứng đầy đủ yêu cầu kỹ thuật.

Việc sử dụng HGH25HA chỉ thực sự phát huy hiệu quả khi hệ thống cần tăng độ cứng hoặc khả năng chịu mô-men.

Không kiểm tra hành trình sau khi thay block

Do chiều dài block lớn hơn, việc thay từ CA sang HA có thể ảnh hưởng đến:

• Hành trình hữu ích.
• Khoảng hở với các cơ cấu khác.
• Vị trí công tắc hành trình.
• Cảm biến giới hạn.

Đây là bước cần được kiểm tra trong mọi dự án cải tạo hoặc nâng cấp máy.

Chỉ thay block mà bỏ qua tình trạng của ray

Nếu ray HGR25 đã bị mòn hoặc lắp đặt sai kỹ thuật, việc thay block mới sẽ không cải thiện đáng kể hiệu quả vận hành.

Trước khi thay block, nên kiểm tra:

• Độ mòn của ray.
• Độ thẳng và độ song song.
• Tình trạng bề mặt tiếp xúc.
• Lực siết bu lông và các chốt định vị.

Thiếu kế hoạch bôi trơn định kỳ

Dù có khả năng chịu tải cao, HGH25HA vẫn cần được bôi trơn đúng chu kỳ để đảm bảo:

• Giảm ma sát.
• Hạn chế mài mòn.
• Duy trì độ chính xác.
• Kéo dài tuổi thọ của hệ thống.

Việc bỏ qua bảo dưỡng là nguyên nhân phổ biến dẫn đến giảm hiệu suất và phát sinh chi phí sửa chữa.

13. Khả Năng Thay Thế Và Tương Thích

HGH25HA được thiết kế theo tiêu chuẩn HG Series của Hiwin và sử dụng cùng ray HGR25 với phiên bản tiêu chuẩn.

Điều này giúp việc thay thế hoặc nâng cấp trở nên thuận tiện trong nhiều trường hợp.

Tương thích với ray HGR25

HGH25HA chỉ nên sử dụng với ray HGR25 để đảm bảo:

• Độ chính xác lắp ghép.
• Khả năng chịu tải theo thiết kế.
• Chuyển động ổn định.
• Tuổi thọ của hệ thống.

Không nên kết hợp với các ray khác kích thước hoặc khác tiêu chuẩn.

Có thể thay trực tiếp cho HGH25CA không?

Có thể, nếu:

• Hệ thống đang sử dụng ray HGR25.
• Không gian lắp đặt đủ cho block dài.
• Kết cấu máy không bị giới hạn về chiều dài block.

Trong trường hợp đáp ứng các điều kiện trên, đây là một phương án nâng cấp hiệu quả mà không cần thay ray.

Có thay thế được block của các hãng khác không?

Trong thực tế, một số block cùng tiêu chuẩn kích thước của các thương hiệu khác có thể lắp trên ray HGR25.

Tuy nhiên, trước khi thay thế cần kiểm tra:

• Kích thước lắp đặt.
• Dung sai chế tạo.
• Cấp chính xác.
• Preload.
• Khả năng chịu tải và mô-men.

Việc chỉ dựa vào kích thước bên ngoài có thể dẫn đến sai lệch trong quá trình vận hành.

14. So Sánh HGH25HA Với Các Model Khác

Nên chọn HGH25HA khi nào?

• Muốn giữ nguyên ray HGR25.
• Cần tăng khả năng chống mô-men.
• Máy có tải trọng lớn hơn sau khi nâng cấp.
• Hệ thống cần giảm rung và tăng độ ổn định.

Khi nào nên chuyển sang HGH30CA?

Nếu tải trọng hoặc yêu cầu về độ cứng đã vượt quá khả năng của hệ HGR25, việc chuyển sang ray HGR30 sẽ là giải pháp phù hợp hơn thay vì chỉ thay block.

15. Góc Nhìn Từ Kỹ Sư Thiết Kế

Trong các dự án chế tạo máy mới, nhiều kỹ sư lựa chọn HGH25CA vì đáp ứng tốt yêu cầu ban đầu và giúp tối ưu chi phí. Tuy nhiên, khi hệ thống được nâng cấp với spindle nặng hơn, bàn máy dài hơn hoặc chu kỳ làm việc cao hơn, việc chuyển sang HGH25HA thường là bước cải tiến đầu tiên trước khi cân nhắc thay đổi toàn bộ hệ ray.

Cách tiếp cận này mang lại nhiều lợi ích:

• Giữ nguyên ray HGR25 và bệ lắp hiện có.
• Giảm chi phí vật tư và gia công.
• Rút ngắn thời gian dừng máy để nâng cấp.
• Tăng độ cứng và khả năng chống mô-men của cụm chuyển động.

Đối với các doanh nghiệp chế tạo máy, đây là giải pháp cân bằng giữa hiệu quả kỹ thuật và chi phí đầu tư, đồng thời giúp kéo dài vòng đời của hệ thống mà không cần thay đổi toàn bộ kết cấu dẫn hướng. Đây cũng là lý do HGH25HA được sử dụng ngày càng phổ biến trong các dự án cải tạo và nâng cấp máy CNC hiện đại.

16. Câu Hỏi Thường Gặp Về HGH25HA (FAQ)

HGH25HA sử dụng với ray nào?

HGH25HA được thiết kế để sử dụng với ray dẫn hướng HGR25. Đây là cặp block và ray cùng tiêu chuẩn của Hiwin, đảm bảo khả năng chịu tải, độ chính xác và tuổi thọ theo thiết kế.

Không nên sử dụng HGH25HA với các ray có kích thước khác vì sẽ không đảm bảo khả năng lắp ghép và vận hành ổn định.

HGH25HA có chịu tải tốt hơn HGH25CA không?

Có.

So với HGH25CA, HGH25HA có:

• Thân block dài hơn.
• Nhiều viên bi tuần hoàn hơn.
• Diện tích tiếp xúc với ray lớn hơn.
• Khả năng chịu tải động và tải tĩnh cao hơn.
• Khả năng chống mô-men tốt hơn.

Đây là lý do model HA thường được lựa chọn cho các máy có tải trọng lớn hoặc yêu cầu độ cứng cao.

Có thể thay HGH25CA bằng HGH25HA không?

Trong nhiều trường hợp là có.

Điều kiện là:

• Hệ thống đang sử dụng ray HGR25.
• Không gian lắp đặt đủ cho block dài hơn.
• Hành trình và các chi tiết liên quan không bị ảnh hưởng.

Trước khi thay thế, nên kiểm tra bản vẽ kỹ thuật để xác nhận kích thước và khoảng hở lắp đặt.

Khi nào nên chọn HGH25HA thay vì HGH25CA?

HGH25HA là lựa chọn phù hợp khi:

• Hệ thống có tải trọng lớn.
• Bàn máy dài hoặc chịu tải lệch tâm.
• Cần tăng khả năng chống rung.
• Muốn cải thiện độ cứng mà vẫn giữ nguyên ray HGR25.

Nếu hệ thống chỉ làm việc với tải trọng trung bình và không gian lắp đặt hạn chế, HGH25CA sẽ là lựa chọn kinh tế hơn.

HGH25HA có phù hợp với máy CNC Router không?

Có.

HGH25HA được sử dụng phổ biến trên:

• Máy CNC Router công nghiệp.
• Máy cắt nhôm.
• Máy gia công gỗ.
• Máy khắc đá.
• Máy cắt composite.

Đặc biệt, với các máy có bàn trượt dài hoặc cụm spindle nặng, block dài giúp tăng độ ổn định trong quá trình gia công.

HGH25HA có cần bảo dưỡng định kỳ không?

Có.

Để duy trì hiệu suất và tuổi thọ, nên:

• Bổ sung mỡ bôi trơn theo khuyến nghị.
• Kiểm tra phớt chắn bụi.
• Làm sạch ray dẫn hướng.
• Kiểm tra độ rơ và tình trạng bề mặt ray.

Bảo dưỡng định kỳ giúp hệ thống vận hành ổn định và giảm nguy cơ hư hỏng.

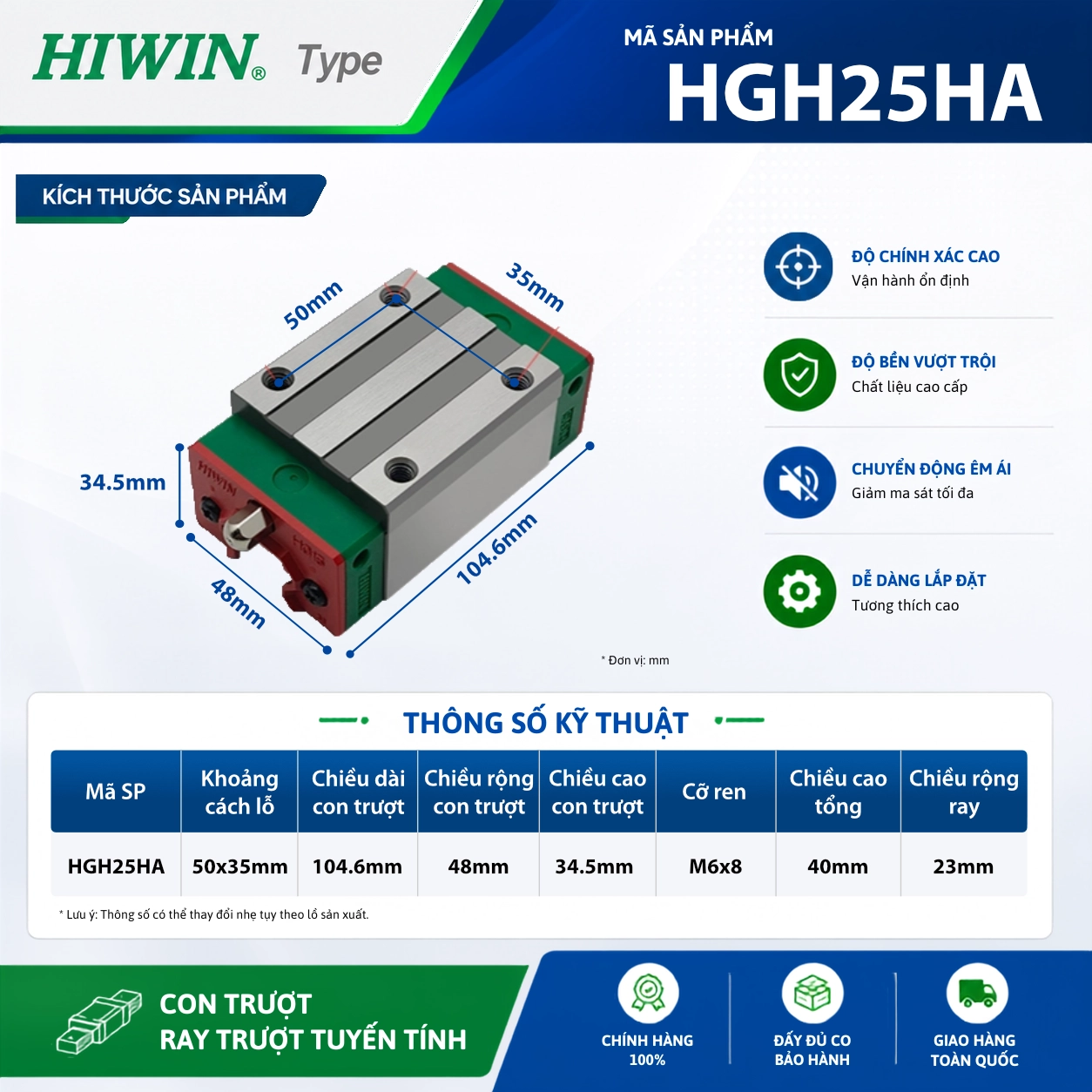

17. Knowledge Graph – Dữ Liệu Kỹ Thuật

Lưu ý: Giá trị tải trọng động (C), tải trọng tĩnh (C₀), mô-men cho phép và kích thước chi tiết phụ thuộc vào cấp preload và cấp chính xác của từng model. Nên tham khảo catalogue Hiwin trước khi thiết kế.

18. Sản Phẩm Liên Quan

Nếu đang lựa chọn HGH25HA, bạn cũng có thể tham khảo các model và phụ kiện sau để hoàn thiện hệ thống dẫn hướng.

Block cùng dòng HG Series

• HGH25CA
• HGH25HA
• HGW25CC
• HGW25HC

Ray dẫn hướng tương ứng

• HGR25

Model tải trọng lớn hơn

• HGH30CA
• HGH30HA

Phụ kiện đi kèm

• Ray dẫn hướng HGR25.
• Nắp che lỗ ray.
• Đầu bơm mỡ.
• Mỡ bôi trơn ray dẫn hướng.
• Gối đỡ vít me.
• Khớp nối servo.
• Vít me bi và đai ốc bi.

19. Vì Sao Nên Mua HGH25HA Tại CNCmotion.vn?

Việc lựa chọn đúng block dẫn hướng không chỉ phụ thuộc vào kích thước mà còn cần xem xét tải trọng, mô-men, điều kiện vận hành và khả năng tương thích với kết cấu máy.

Khi lựa chọn HGH25HA tại CNCmotion.vn, khách hàng được hỗ trợ:

• Tư vấn lựa chọn model theo tải trọng và ứng dụng thực tế.
• Hỗ trợ đọc bản vẽ kỹ thuật và đối chiếu kích thước lắp đặt.
• Tư vấn khả năng thay thế giữa các model hoặc thương hiệu.
• Báo giá nhanh cho doanh nghiệp và dự án.
• Giao hàng trên toàn quốc.
• Hỗ trợ kỹ thuật trước và sau bán hàng.

Ngoài việc cung cấp sản phẩm, CNCmotion.vn hướng đến việc đồng hành cùng khách hàng trong suốt quá trình thiết kế, lắp đặt và vận hành hệ thống.

20. Kết Luận

Con trượt vuông dài HGH25HA là giải pháp tối ưu cho các hệ thống yêu cầu khả năng chịu tải cao, chống mô-men tốt và độ cứng vượt trội nhưng vẫn muốn sử dụng ray dẫn hướng HGR25.

So với phiên bản tiêu chuẩn HGH25CA, block dài giúp tăng diện tích tiếp xúc với ray, cải thiện độ ổn định của cụm chuyển động và kéo dài tuổi thọ khi làm việc trong điều kiện tải trọng lớn hoặc vận hành liên tục.

Tuy nhiên, việc lựa chọn giữa HGH25CA và HGH25HA nên dựa trên yêu cầu kỹ thuật thực tế của hệ thống thay vì chỉ dựa vào kích thước hoặc khả năng chịu tải.

21. Khuyến Nghị Từ Kỹ Sư Thiết Kế

Trước khi quyết định sử dụng HGH25HA, hãy đánh giá các yếu tố sau:

• Tải trọng lớn nhất của cụm chuyển động.
• Mô-men phát sinh trong quá trình vận hành.
• Chiều dài hành trình và kích thước bàn máy.
• Độ cứng của khung và bệ lắp ray.
• Không gian lắp đặt dành cho block dài.
• Chu kỳ làm việc và điều kiện môi trường.

Nếu hệ thống yêu cầu độ ổn định cao nhưng vẫn muốn giữ nguyên ray HGR25, HGH25HA thường là giải pháp hiệu quả hơn so với việc chuyển sang cỡ ray lớn hơn.

22. Checklist Trước Khi Đặt Mua HGH25HA

Kiểm tra sản phẩm

☐ Đúng model HGH25HA.

☐ Ray sử dụng là HGR25.

☐ Đã xác định chiều dài ray.

☐ Đã xác định số lượng block.

☐ Lựa chọn đúng cấp chính xác và preload.

Kiểm tra điều kiện vận hành

☐ Tải trọng lớn nhất.

☐ Mô-men tác động.

☐ Chiều dài hành trình.

☐ Tốc độ và gia tốc.

☐ Môi trường làm việc.

Hồ sơ kỹ thuật

☐ Bản vẽ lắp đặt.

☐ Dung sai yêu cầu.

☐ Kế hoạch bảo dưỡng.

☐ Danh sách phụ kiện đi kèm.

23. Cần Tư Vấn Chọn Đúng HGH25HA?

Nếu bạn đang phân vân giữa HGH25CA, HGH25HA hoặc các model khác trong HG Series, hãy chuẩn bị các thông tin sau:

• Bản vẽ 2D hoặc 3D của hệ thống.
• Chiều dài hành trình.
• Khối lượng cụm chuyển động.
• Tải trọng làm việc.
• Loại vật liệu gia công.
• Độ chính xác yêu cầu.
• Điều kiện môi trường vận hành.

Đội ngũ kỹ thuật của CNCmotion.vn sẽ hỗ trợ phân tích tải trọng, mô-men và điều kiện lắp đặt để đề xuất model phù hợp, giúp tối ưu giữa hiệu suất, tuổi thọ và chi phí đầu tư.
