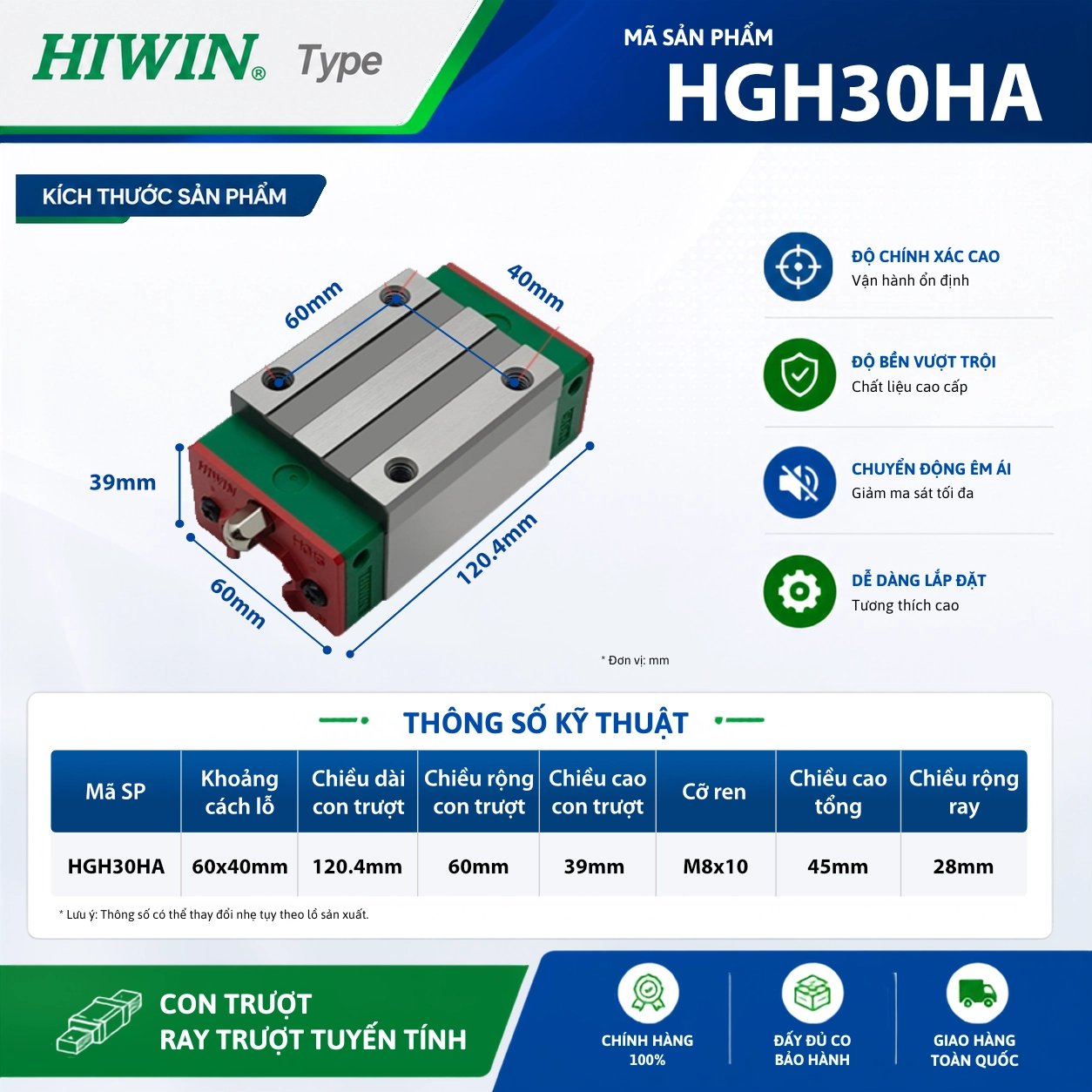

Con trượt vuông Hiwin thân dài HGH30HA

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Con trượt vuông dòng HGH

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0795895684 (8:00 - 21:00)

Tiêu chí hoạt động

Giao hàng COD toàn quốc Freeship HCM : Đơn ≥ 2000K (Nhận hàng sau 1-2 ngày) Toàn quốc Freeship đơn ≥ 5000k

Giao hàng hoả tốc nội thành HN trong vòng 1h - 24h Grab - Ahamove - Gojek

Bảo hành chính hãng 12 tháng 1 đổi 1

Nhiều cơ sở bán hàng và nhiều chi nhánh

Phương thức thanh toán

Giao hàng siêu tóc sau 2 giờ đặt hàng

Cam kết chất lượng sản phẩm chính hãng 100%

7 ngày đổi trả do lổi nhà sản xuất

Thanh toán COD, chuyển khoản, quẹt thẻ trả góp

phản ánh dịch vụ

Thông tin sản phẩm

Con Trượt Vuông Dài HGH30HA Chính Hãng | Thông Số, So Sánh Với HGH30CA Và Hướng Dẫn Lựa Chọn

Con trượt vuông thân dài HGH30HA Là Gì?

Con trượt vuông dài HGH30HA là phiên bản Long Type của dòng HG Series do Hiwin phát triển, được thiết kế để sử dụng với ray dẫn hướng HGR30.

So với model tiêu chuẩn HGH30CA, HGH30HA có chiều dài block lớn hơn, số lượng bi tuần hoàn nhiều hơn và khả năng chịu tải, chịu mô-men vượt trội. Nhờ đó, sản phẩm phù hợp với các hệ thống cơ khí yêu cầu độ cứng cao, tải trọng lớn và khả năng vận hành liên tục trong môi trường công nghiệp.

HGH30HA được ứng dụng phổ biến trong trung tâm gia công CNC, máy Router công nghiệp, robot tải nặng, dây chuyền tự động hóa và các thiết bị cần độ ổn định cao khi làm việc với hành trình dài.

Thông Tin Nhận Diện Sản Phẩm

Thuộc tính	Thông tin
Tên sản phẩm	Con trượt vuông dài HGH30HA
Model	HGH30HA
Series	HG Series
Thương hiệu	Hiwin
Loại block	Vuông dài (Long Type)
Ray tương thích	HGR30
Chiều rộng ray	30 mm
Công nghệ	4 dãy bi tuần hoàn
Góc tiếp xúc	45°
Đặc điểm nổi bật	Chịu tải và chống mô-men cao hơn HGH30CA
Cấp chính xác	N / H / P / SP / UP
Preload	Z0 / ZA / ZB
Ứng dụng	CNC công nghiệp, robot tải nặng, máy tự động hóa

Con trượt vuông thân dài HGH30HA Khác Gì So Với Con trượt vuông HGH30CA?

HGH30HA và HGH30CA đều thuộc HG Series, cùng sử dụng ray dẫn hướng HGR30, nhưng được tối ưu cho các điều kiện làm việc khác nhau.

HGH30CA phù hợp với các hệ thống có tải trọng trung bình đến cao, ưu tiên thiết kế gọn gàng và tiết kiệm không gian lắp đặt.

Trong khi đó, HGH30HA được thiết kế với thân block dài hơn, tăng số lượng bi tuần hoàn và mở rộng vùng tiếp xúc với ray. Điều này giúp block chịu tải lớn hơn, tăng khả năng chống mô-men và duy trì độ ổn định khi hệ thống làm việc ở tốc độ cao hoặc chịu tải lệch tâm.

Đối với các máy CNC công nghiệp, trung tâm gia công hoặc robot mang tải lớn, HGH30HA thường là lựa chọn được ưu tiên để đảm bảo độ cứng và tuổi thọ của hệ thống.

So Sánh Nhanh Con trượt vuông thân dài HGH30HA Và HGH30HA

Tiêu chí	HGH30CA	HGH30HA
Loại block	Tiêu chuẩn	Dài (Long Type)
Ray sử dụng	HGR30	HGR30
Chiều dài block	Tiêu chuẩn	Dài hơn
Khả năng chịu tải	Cao	Cao hơn
Khả năng chịu mô-men	Tốt	Rất tốt
Độ cứng	Cao	Cao hơn
Khả năng chống rung	Tốt	Rất tốt
Tuổi thọ	Cao	Cao hơn trong điều kiện tải lớn
Giá thành	Thấp hơn	Cao hơn

Lưu ý: Mặc dù cùng sử dụng ray HGR30, HGH30HA có chiều dài lớn hơn nên cần kiểm tra kích thước lắp đặt và hành trình trước khi thay thế cho HGH30CA.

Tại Sao Hiwin Phát Triển Phiên Bản HA?

Khi kích thước máy và tải trọng tăng lên, block tiêu chuẩn có thể chưa đáp ứng tối ưu về độ cứng và khả năng chống mô-men.

Để đáp ứng nhu cầu của các hệ thống công nghiệp tải nặng, Hiwin phát triển phiên bản HA (Long Type) với chiều dài block lớn hơn nhưng vẫn sử dụng ray HGR30.

Thiết kế này mang lại nhiều lợi ích:

Tăng số lượng bi tuần hoàn.
Mở rộng diện tích tiếp xúc giữa block và ray.
Phân bố tải trọng đồng đều hơn.
Nâng cao khả năng chịu tải theo mọi phương.
Tăng khả năng chống mô-men MR, MP và MY.
Giảm rung động trong quá trình tăng tốc hoặc gia công tải nặng.
Kéo dài tuổi thọ của hệ thống dẫn hướng.

Nhờ đó, người dùng có thể nâng cao hiệu suất của máy mà không cần thay đổi kích thước ray hoặc gia công lại toàn bộ bệ lắp.

Khi Nào Nên Chọn Con trượt vuông thân dài HGH30HA?

HGH30HA đặc biệt phù hợp trong các trường hợp sau:

Trung tâm gia công CNC vận hành nhiều ca.
Máy Router CNC công nghiệp có spindle công suất lớn.
Máy cắt đá hoặc máy gia công vật liệu nặng.
Robot công nghiệp mang tải lớn.
Dây chuyền tự động hóa hoạt động liên tục.
Hệ thống có bàn trượt dài hoặc tải lệch tâm lớn.
Cần tăng độ cứng nhưng vẫn giữ nguyên ray HGR30.

Trong các ứng dụng này, block dài giúp cải thiện đáng kể độ ổn định, giảm rung và tăng tuổi thọ của cụm dẫn hướng.

Khi Nào Không Nên Chọn Con trượt vuông thân dài HGH30HA?

Dù có nhiều ưu điểm, HGH30HA không phải lúc nào cũng là lựa chọn tối ưu.

Bạn nên cân nhắc sử dụng HGH30CA nếu:

Tải trọng của hệ thống ở mức trung bình.
Không gian lắp đặt hạn chế.
Cần giảm khối lượng cụm chuyển động.
Muốn tối ưu chi phí đầu tư.
Không phát sinh mô-men lớn trong quá trình vận hành.

Việc lựa chọn đúng model theo nhu cầu thực tế sẽ giúp tối ưu hiệu quả đầu tư và đảm bảo hệ thống hoạt động ổn định.

Những Lợi Ích Của Block Dài (HA)

So với block tiêu chuẩn, HGH30HA mang lại nhiều lợi ích trong các hệ thống công nghiệp:

Khả năng chịu tải động và tải tĩnh cao hơn.
Chống mô-men hiệu quả hơn trong các ứng dụng tải lệch tâm.
Giảm rung động khi máy tăng tốc, giảm tốc hoặc đảo chiều.
Phân bố tải trọng đều trên toàn bộ block.
Giảm mài mòn của các viên bi tuần hoàn.
Duy trì độ chính xác trong thời gian dài.
Tăng tuổi thọ của cả ray và block trong điều kiện làm việc liên tục.

Góc nhìn từ kỹ sư thiết kế

Trong các dự án chế tạo máy công nghiệp, HGR30 thường là kích thước được lựa chọn cho những hệ thống có tải trọng lớn và yêu cầu độ cứng cao. Khi cần nâng cấp mà vẫn muốn giữ nguyên kết cấu ray, việc chuyển từ HGH30CA sang HGH30HA thường mang lại hiệu quả rõ rệt hơn so với nhiều giải pháp khác.

Giải pháp này giúp:

Giữ nguyên ray HGR30 và bệ lắp hiện có.
Tăng khả năng chịu mô-men mà không cần thay đổi kết cấu.
Giảm thời gian dừng máy để cải tạo.
Tiết kiệm chi phí so với việc nâng cấp lên hệ ray lớn hơn.

Đối với các doanh nghiệp sản xuất, đây là phương án cân bằng giữa hiệu suất, độ bền và chi phí đầu tư, đặc biệt trong các dự án cải tạo hoặc nâng cấp thiết bị hiện hữu.

6. Đặc Điểm Nổi Bật Của Con Trượt Vuông Dài HGH30HA

HGH30HA được thiết kế cho các hệ thống truyền động tuyến tính yêu cầu tải trọng lớn, độ cứng cao và khả năng vận hành ổn định trong thời gian dài. Với kết cấu block dài kết hợp công nghệ bốn dãy bi tuần hoàn tiếp xúc góc 45°, model này mang lại khả năng chịu tải và chống mô-men vượt trội so với phiên bản tiêu chuẩn HGH30CA.

Đây là lựa chọn phổ biến trong các máy CNC công nghiệp, trung tâm gia công và dây chuyền tự động hóa có cường độ làm việc cao.

Thiết kế block dài giúp tăng độ cứng của hệ thống

So với HGH30CA, HGH30HA có chiều dài block lớn hơn, tạo điều kiện để bố trí nhiều viên bi tuần hoàn hơn và mở rộng diện tích tiếp xúc với ray HGR30.

Thiết kế này mang lại nhiều lợi ích:

Phân bố tải trọng đồng đều hơn.
Giảm ứng suất tác động lên từng viên bi.
Tăng độ cứng của cụm dẫn hướng.
Hạn chế biến dạng khi làm việc với tải trọng lớn.

Trong các ứng dụng gia công kim loại hoặc vận chuyển tải nặng, độ cứng của block ảnh hưởng trực tiếp đến chất lượng và độ ổn định của toàn bộ hệ thống.

Khả năng chịu mô-men vượt trội

Ở các máy có bàn trượt dài hoặc cụm chuyển động lớn, tải trọng thường không tác dụng đúng tâm mà tạo ra các mô-men theo nhiều phương.

HGH30HA được tối ưu để chống lại:

Mô-men lật quanh trục dọc (MR).
Mô-men ngang (MP).
Mô-men xoắn (MY).

Khả năng chống mô-men tốt giúp giảm hiện tượng nghiêng, xoắn hoặc rung của cụm chuyển động, đặc biệt khi máy tăng tốc, giảm tốc hoặc đổi hướng liên tục.

Vận hành ổn định ở tải trọng và tốc độ cao

Các hệ thống CNC công nghiệp thường hoạt động với chu kỳ liên tục và tốc độ dịch chuyển lớn.

Nhờ kết cấu block dài, HGH30HA giúp:

Giảm rung động khi tăng tốc.
Hạn chế dao động khi đảo chiều.
Duy trì chuyển động êm và chính xác.
Giảm sai số trong quá trình gia công.

Đây là yếu tố quan trọng đối với các máy yêu cầu độ chính xác lặp lại cao.

Gia tăng tuổi thọ của hệ thống dẫn hướng

Khi tải trọng được phân bố đều trên diện tích tiếp xúc lớn hơn, các chi tiết bên trong block làm việc với ứng suất thấp hơn.

Nếu được lắp đặt đúng kỹ thuật và bôi trơn định kỳ, HGH30HA có thể:

Giảm tốc độ mài mòn.
Kéo dài tuổi thọ của block và ray.
Giảm tần suất bảo trì.
Hạn chế thời gian dừng máy ngoài kế hoạch.

7. Ứng Dụng Thực Tế Của Con trượt vuông thân dài HGH30HA

HGH30HA được sử dụng trong nhiều hệ thống cơ khí chính xác và máy công nghiệp yêu cầu tải trọng lớn, độ cứng cao và khả năng vận hành liên tục.

Trung tâm gia công CNC

Đây là một trong những ứng dụng phổ biến nhất của HGH30HA.

Block dài giúp cụm bàn máy chịu tải tốt hơn, giảm rung trong quá trình cắt và duy trì độ chính xác khi gia công liên tục nhiều ca.

Máy Router CNC công nghiệp

Các máy Router khổ lớn sử dụng spindle công suất cao thường tạo ra tải trọng và mô-men đáng kể trên hệ thống dẫn hướng.

Việc sử dụng HGH30HA giúp:

Tăng độ ổn định của trục chuyển động.
Giảm rung khi cắt tốc độ cao.
Cải thiện chất lượng bề mặt gia công.
Kéo dài tuổi thọ của ray dẫn hướng.

Máy cắt Plasma và Laser công suất lớn

Các máy cắt khổ lớn yêu cầu chuyển động ổn định trên hành trình dài.

HGH30HA giúp hạn chế rung động của cụm đầu cắt, đảm bảo đường cắt chính xác và giảm sai lệch trong quá trình vận hành.

Robot công nghiệp tải nặng

Đối với các robot Cartesian hoặc hệ thống gắp đặt có tải trọng lớn, block dài giúp tăng khả năng chống mô-men và duy trì độ chính xác khi robot làm việc với tốc độ cao.

Dây chuyền tự động hóa

HGH30HA còn được sử dụng trong:

Hệ thống cấp phôi tự động.
Máy đóng gói công nghiệp.
Thiết bị lắp ráp.
Hệ thống vận chuyển chính xác.
Máy kiểm tra tự động.

Khả năng vận hành bền bỉ và ổn định giúp model này phù hợp với các dây chuyền làm việc 24/7.

8. Có Thể Thay HGH30CA Bằng Con trượt vuông thân dài HGH30HA Không?

Đây là phương án được nhiều doanh nghiệp lựa chọn khi cần nâng cấp máy mà không muốn thay đổi toàn bộ hệ thống dẫn hướng.

Có thể thay thế nếu:

Đang sử dụng ray HGR30.
Không gian lắp đặt đủ cho block dài hơn.
Hành trình không bị ảnh hưởng.
Kết cấu máy cho phép tăng chiều dài block.

Trong nhiều trường hợp, việc thay block là giải pháp đơn giản và tiết kiệm hơn so với thay toàn bộ ray.

Cần kiểm tra trước khi thay thế

Trước khi chuyển từ HGH30CA sang HGH30HA, nên đối chiếu các thông số sau:

Chiều dài tổng thể của block.
Khoảng cách lỗ bắt vít.
Không gian ở hai đầu hành trình.
Khoảng hở với các cơ cấu lân cận.
Vị trí công tắc hoặc cảm biến hành trình.

Việc kiểm tra kỹ sẽ giúp quá trình nâng cấp diễn ra thuận lợi và tránh phải điều chỉnh kết cấu sau khi lắp đặt.

9. Khi Nào Nên Nâng Cấp Từ HGH30CA Lên Con trượt vuông thân dài HGH30HA?

Bạn nên cân nhắc nâng cấp khi hệ thống xuất hiện một hoặc nhiều dấu hiệu sau:

Máy rung khi gia công tải nặng.
Bàn máy được mở rộng sau khi cải tạo.
Spindle hoặc cụm chuyển động có khối lượng lớn hơn trước.
Hệ thống thường xuyên chịu tải lệch tâm.
Cần tăng độ cứng nhưng vẫn muốn giữ nguyên ray HGR30.
Máy vận hành liên tục nhiều ca và yêu cầu tuổi thọ cao.

Trong các trường hợp trên, HGH30HA thường mang lại hiệu quả rõ rệt mà không cần thay đổi kích thước ray.

10. Hướng Dẫn Lựa Chọn Giữa HGH30CA Và Con trượt vuông thân dài HGH30HA

Tiêu chí	HGH30CA	HGH30HA
Máy CNC tiêu chuẩn	⭐⭐⭐⭐⭐	⭐⭐⭐⭐
Trung tâm gia công CNC	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
Router CNC tải nặng	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
Robot công nghiệp	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
Máy vận hành 24/7	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
Không gian lắp đặt hẹp	⭐⭐⭐⭐⭐	⭐⭐
Khả năng chống rung	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
Khả năng chịu mô-men	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
Tối ưu chi phí	⭐⭐⭐⭐⭐	⭐⭐⭐

Khuyến nghị lựa chọn

Chọn HGH30CA nếu hệ thống có tải trọng tiêu chuẩn, không gian lắp đặt hạn chế và cần tối ưu chi phí đầu tư.
Chọn HGH30HA nếu máy làm việc với tải trọng lớn, bàn máy dài, yêu cầu chống mô-men cao hoặc vận hành liên tục trong môi trường công nghiệp.

Góc nhìn từ kỹ sư thiết kế

Ở kích thước HGR30, nhiều kỹ sư thường đứng trước lựa chọn giữa việc nâng cấp block hay chuyển sang ray HGR35. Trong thực tế, nếu tải trọng của hệ thống vẫn nằm trong khả năng của HGR30, việc chuyển từ HGH30CA sang HGH30HA thường là phương án hợp lý hơn.

Giải pháp này giúp tăng độ cứng và khả năng chống mô-men mà vẫn giữ nguyên toàn bộ kết cấu cơ khí hiện có. Do không phải thay ray, gia công lại bệ máy hay điều chỉnh hệ truyền động, doanh nghiệp có thể giảm đáng kể chi phí và thời gian dừng máy. Đây cũng là lý do HGH30HA được nhiều đơn vị chế tạo máy lựa chọn trong các dự án nâng cấp thiết bị công nghiệp.

11. Những Lưu Ý Khi Thiết Kế Với HGH30HA

HGH30HA thường được sử dụng trong các hệ thống có tải trọng lớn, hành trình dài và cường độ làm việc cao. Vì vậy, ngoài việc lựa chọn đúng block, kỹ sư cần quan tâm đến toàn bộ kết cấu cơ khí để đảm bảo hệ thống phát huy hết khả năng của ray dẫn hướng.

Dưới đây là những lưu ý quan trọng khi thiết kế với HGH30HA.

Đánh giá mô-men trước khi tính tải trọng

Trong các máy công nghiệp, mô-men thường là yếu tố quyết định nhiều hơn tải trọng tĩnh.

Ví dụ:

Bàn máy có chiều rộng lớn.
Cụm spindle đặt lệch tâm.
Robot mang tải ở khoảng cách xa so với ray.
Cơ cấu nâng hạ có tay đòn dài.

Trong những trường hợp này, mô-men có thể làm giảm độ chính xác và tăng tải cục bộ lên block.

HGH30HA với thiết kế block dài sẽ giúp phân tán lực tốt hơn và giảm ảnh hưởng của các mô-men phát sinh trong quá trình vận hành.

Kiểm soát độ võng của kết cấu

Ngay cả khi sử dụng HGH30HA, nếu khung máy hoặc bệ ray không đủ cứng thì hiệu quả vẫn bị hạn chế.

Đối với các hệ thống có hành trình dài, cần đặc biệt chú ý:

Độ võng của dầm chịu lực.
Độ phẳng của mặt lắp ray.
Độ song song giữa hai ray.
Độ cứng của bàn máy.

Một hệ thống dẫn hướng chất lượng chỉ phát huy tối đa khi được lắp trên nền kết cấu ổn định.

Khoảng cách giữa các block ảnh hưởng trực tiếp đến độ cứng

Trong các máy sử dụng hai block trên mỗi ray, khoảng cách giữa các block quyết định khả năng chống lật của cụm chuyển động.

Khoảng cách quá ngắn sẽ làm giảm khả năng chịu mô-men.

Khoảng cách quá lớn có thể làm tăng kích thước tổng thể của máy và gây khó khăn trong bố trí kết cấu.

Việc tính toán khoảng cách hợp lý giúp tối ưu cả độ cứng lẫn không gian lắp đặt.

Lựa chọn preload phù hợp với ứng dụng

HGH30HA có nhiều cấp preload khác nhau nhằm đáp ứng từng yêu cầu kỹ thuật.

Z0: Ma sát thấp, phù hợp với tải nhẹ và tốc độ cao.
ZA: Cân bằng giữa độ cứng và lực cản, phù hợp với đa số máy CNC và hệ thống tự động hóa.
ZB: Độ cứng cao, thích hợp cho máy gia công tải nặng hoặc yêu cầu độ chính xác cao.

Việc chọn preload quá lớn có thể làm tăng lực cản và phát sinh nhiệt, trong khi preload quá nhỏ sẽ làm giảm độ cứng của hệ thống.

12. Những Sai Lầm Thường Gặp Khi Sử Dụng HGH30HA

Dù là block có khả năng chịu tải cao, HGH30HA vẫn có thể hoạt động không hiệu quả nếu mắc phải các sai lầm trong quá trình lựa chọn và lắp đặt.

Cho rằng block dài có thể bù được kết cấu yếu

Một số người kỳ vọng việc thay từ HGH30CA sang HGH30HA sẽ giải quyết hoàn toàn tình trạng rung hoặc sai số.

Thực tế, nếu nguyên nhân đến từ:

Khung máy không đủ cứng.
Mặt lắp ray bị cong.
Ray lắp không song song.
Bàn máy bị võng.

thì việc thay block chỉ cải thiện một phần, không thể khắc phục triệt để.

Không kiểm tra tải trọng động

Nhiều thiết kế chỉ tính tải trọng tĩnh mà bỏ qua tải trọng động sinh ra khi:

Tăng tốc nhanh.
Giảm tốc đột ngột.
Đảo chiều liên tục.
Robot mang tải di chuyển ở tốc độ cao.

Những yếu tố này có thể làm tải thực tế cao hơn nhiều so với giá trị tính toán ban đầu.

Bỏ qua chất lượng lắp đặt

Một block chất lượng cao cũng không thể hoạt động tốt nếu:

Mặt lắp ray không đạt độ phẳng.
Bu lông siết không đúng lực.
Ray bị xoắn khi lắp.
Hai ray không song song.

Việc lắp đặt đúng kỹ thuật có ảnh hưởng rất lớn đến tuổi thọ và độ chính xác của hệ thống.

Không xây dựng kế hoạch bảo trì

Trong các dây chuyền sản xuất hoạt động liên tục, việc bảo dưỡng định kỳ giúp:

Giảm mài mòn.
Duy trì độ chính xác.
Phát hiện sớm hư hỏng.
Kéo dài tuổi thọ của ray và block.

Đây là yếu tố quan trọng nhưng thường bị bỏ qua trong giai đoạn thiết kế.

13. Khả Năng Thay Thế Và Tương Thích

HGH30HA được sản xuất theo tiêu chuẩn HG Series và sử dụng ray HGR30.

Điều này tạo điều kiện thuận lợi cho việc thay thế hoặc nâng cấp trong các hệ thống hiện có.

Tương thích với ray HGR30

Để đảm bảo hiệu suất và tuổi thọ, HGH30HA nên được sử dụng với ray HGR30 đúng tiêu chuẩn.

Việc kết hợp với ray khác kích thước hoặc không cùng tiêu chuẩn có thể làm giảm độ chính xác và ảnh hưởng đến khả năng chịu tải.

Có thể thay trực tiếp cho HGH30CA không?

Có thể, nếu:

Hệ thống đang sử dụng ray HGR30.
Không gian lắp đặt đủ cho block dài.
Hành trình làm việc không bị ảnh hưởng.
Kết cấu máy cho phép tăng chiều dài block.

Trong nhiều dự án cải tạo máy, đây là giải pháp nâng cấp có chi phí thấp hơn nhiều so với việc thay toàn bộ hệ ray.

Có thay thế được block của thương hiệu khác không?

Một số block của các thương hiệu khác có thể có kích thước lắp đặt tương đương.

Tuy nhiên, trước khi thay thế cần kiểm tra:

Kích thước lắp.
Dung sai chế tạo.
Cấp chính xác.
Preload.
Khả năng chịu tải và mô-men.

Việc xác minh bằng bản vẽ kỹ thuật sẽ giúp hạn chế rủi ro trong quá trình lắp đặt và vận hành.

14. So Sánh HGH30HA Với Các Model Khác

Tiêu chí	HGH30CA	HGH30HA	HGH35CA
Ray tương thích	HGR30	HGR30	HGR35
Chiều dài block	Tiêu chuẩn	Dài	Tiêu chuẩn
Khả năng chịu tải	Cao	Cao hơn CA	Cao hơn HGR30
Khả năng chịu mô-men	Tốt	Rất tốt	Rất tốt
Độ cứng	Cao	Cao hơn	Cao
Không gian lắp đặt	Gọn	Lớn hơn	Lớn hơn

Khi nào nên chọn HGH30HA?

Muốn giữ nguyên ray HGR30.
Cần tăng độ cứng của cụm chuyển động.
Máy có tải trọng lớn hoặc hành trình dài.
Hệ thống thường xuyên chịu mô-men cao.
Muốn kéo dài tuổi thọ của ray và block.

Khi nào nên chuyển sang HGH35CA?

Nếu tải trọng và điều kiện làm việc đã vượt quá khả năng của hệ HGR30 hoặc cần tăng toàn diện khả năng chịu lực của hệ thống, việc chuyển sang ray HGR35 sẽ là lựa chọn phù hợp hơn.

15. Góc Nhìn Từ Kỹ Sư Thiết Kế

Trong nhiều dự án nâng cấp máy CNC công nghiệp, kỹ sư thường cân nhắc giữa hai phương án: nâng cấp block lên HGH30HA hoặc thay toàn bộ hệ ray sang HGR35.

Nếu ray HGR30 hiện tại vẫn còn trong tình trạng tốt và tải trọng chưa vượt giới hạn thiết kế, việc chuyển sang HGH30HA thường mang lại hiệu quả kinh tế cao hơn. Giải pháp này giúp tăng khả năng chịu mô-men, cải thiện độ cứng và giảm rung động mà không cần thay đổi kết cấu bệ máy hay hệ truyền động.

Đây là phương án được nhiều nhà chế tạo máy lựa chọn vì vừa tiết kiệm chi phí đầu tư, vừa rút ngắn thời gian cải tạo thiết bị và hạn chế gián đoạn sản xuất. Chính vì vậy, HGH30HA thường được xem là bước nâng cấp hợp lý trước khi quyết định chuyển sang một hệ ray có kích thước lớn hơn.

16. Câu Hỏi Thường Gặp Về HGH30HA (FAQ)

HGH30HA sử dụng với ray dẫn hướng nào?

HGH30HA được thiết kế để sử dụng với ray dẫn hướng HGR30 theo tiêu chuẩn HG Series của Hiwin.

Việc sử dụng đúng ray HGR30 giúp đảm bảo:

Độ chính xác lắp ghép.
Khả năng chịu tải theo thiết kế.
Chuyển động ổn định.
Tuổi thọ tối ưu của hệ thống dẫn hướng.

Không nên kết hợp HGH30HA với ray khác kích thước hoặc khác tiêu chuẩn vì có thể ảnh hưởng đến khả năng vận hành.

HGH30HA có chịu tải tốt hơn HGH30CA không?

Có.

Nhờ thiết kế block dài hơn, HGH30HA sở hữu:

Nhiều viên bi tuần hoàn hơn.
Diện tích tiếp xúc lớn hơn.
Độ cứng cao hơn.
Khả năng chịu tải động và tải tĩnh tốt hơn.
Khả năng chống mô-men hiệu quả hơn.

Đây là lý do sản phẩm thường được lựa chọn cho các hệ thống CNC công nghiệp, robot tải lớn và dây chuyền sản xuất làm việc liên tục.

Có thể thay trực tiếp HGH30CA bằng HGH30HA không?

Trong đa số trường hợp là có.

Tuy nhiên cần kiểm tra trước:

Không gian lắp đặt.
Chiều dài block.
Hành trình thực tế của máy.
Khoảng hở với các chi tiết xung quanh.
Vị trí cảm biến hoặc công tắc hành trình.

Nếu các điều kiện này được đáp ứng, việc nâng cấp thường không cần thay ray HGR30.

Khi nào nên chọn HGH30HA thay vì HGH30CA?

HGH30HA phù hợp khi:

Máy có tải trọng lớn.
Hành trình dài.
Bàn máy rộng hoặc chịu tải lệch tâm.
Cần tăng độ cứng cho cụm chuyển động.
Muốn giảm rung khi gia công.
Hệ thống hoạt động liên tục nhiều ca.

Trong khi đó, HGH30CA vẫn là lựa chọn phù hợp nếu tải trọng ở mức tiêu chuẩn và ưu tiên tối ưu chi phí.

HGH30HA có phù hợp với máy CNC công nghiệp không?

Có.

Đây là một trong những model được sử dụng phổ biến trên:

Trung tâm gia công CNC.
Máy Router CNC công nghiệp.
Máy cắt Plasma khổ lớn.
Máy cắt Laser công suất cao.
Robot Cartesian tải lớn.
Hệ thống tự động hóa công nghiệp.

Khả năng chịu tải và chống mô-men của HGH30HA giúp duy trì độ ổn định ngay cả trong các ứng dụng có cường độ làm việc cao.

Bao lâu nên bảo dưỡng HGH30HA một lần?

Chu kỳ bảo dưỡng phụ thuộc vào:

Môi trường làm việc.
Tải trọng.
Tốc độ vận hành.
Tần suất sử dụng.

Đối với các dây chuyền hoạt động liên tục, nên kiểm tra và bổ sung mỡ bôi trơn theo khuyến nghị của nhà sản xuất, đồng thời vệ sinh ray và kiểm tra tình trạng phớt chắn bụi định kỳ để đảm bảo hệ thống luôn hoạt động ổn định.

17. Knowledge Graph – Dữ Liệu Kỹ Thuật

Thuộc tính	Thông tin
Tên sản phẩm	Con trượt vuông dài HGH30HA
Model	HGH30HA
Series	HG Series
Thương hiệu	Hiwin
Loại block	Vuông dài (Long Type)
Ray tương thích	HGR30
Chiều rộng ray	30 mm
Công nghệ	4 dãy bi tuần hoàn
Góc tiếp xúc	45°
Khả năng chịu tải	Cao hơn HGH30CA
Khả năng chịu mô-men	Cao hơn HGH30CA
Cấp chính xác	N / H / P / SP / UP
Preload	Z0 / ZA / ZB
Ứng dụng	Trung tâm gia công CNC, Router CNC, Robot công nghiệp, Dây chuyền tự động hóa

Lưu ý: Thông số tải trọng động (C), tải trọng tĩnh (C₀), mô-men cho phép và tuổi thọ tính toán phụ thuộc vào cấp preload, cấp chính xác và điều kiện vận hành. Nên tham khảo catalogue Hiwin hoặc tư vấn kỹ thuật trước khi lựa chọn.

18. Sản Phẩm Liên Quan

Nếu đang tìm hiểu HGH30HA, bạn cũng có thể tham khảo các sản phẩm sau để lựa chọn giải pháp phù hợp với hệ thống.

Block cùng dòng HG Series

HGH30CA
HGH30HA
HGW30CC
HGW30HC

Ray dẫn hướng tương ứng

HGR30

Model tải trọng lớn hơn

HGH35CA
HGH35HA

Phụ kiện đi kèm

Ray dẫn hướng HGR30.
Nắp che lỗ ray.
Đầu bơm mỡ.
Mỡ chuyên dụng cho ray dẫn hướng.
Vít me bi.
Gối đỡ vít me.
Khớp nối servo.

19. Vì Sao Nên Mua HGH30HA Tại CNCmotion.vn?

Việc lựa chọn đúng block dẫn hướng không chỉ phụ thuộc vào kích thước mà còn liên quan đến tải trọng, mô-men, cấp chính xác và điều kiện vận hành của hệ thống.

Khi mua HGH30HA tại CNCmotion.vn, khách hàng được hỗ trợ:

Tư vấn lựa chọn model theo yêu cầu thực tế.
Đối chiếu bản vẽ và kích thước lắp đặt.
Hỗ trợ lựa chọn preload và cấp chính xác.
Tư vấn thay thế giữa các model hoặc thương hiệu tương đương.
Báo giá nhanh cho doanh nghiệp và dự án.
Giao hàng toàn quốc.
Hỗ trợ kỹ thuật trước và sau bán hàng.

Đội ngũ kỹ thuật sẽ đồng hành cùng khách hàng trong quá trình lựa chọn, lắp đặt và vận hành để hệ thống đạt hiệu quả cao nhất.

20. Kết Luận

Con trượt vuông dài HGH30HA là lựa chọn phù hợp cho các hệ thống yêu cầu khả năng chịu tải lớn, chống mô-men tốt và độ cứng cao nhưng vẫn muốn sử dụng ray dẫn hướng HGR30.

So với HGH30CA, phiên bản HA giúp cải thiện độ ổn định của cụm chuyển động, giảm rung động và duy trì độ chính xác trong các ứng dụng làm việc liên tục hoặc tải trọng lớn.

Việc lựa chọn giữa HGH30CA và HGH30HA nên dựa trên yêu cầu kỹ thuật, tải trọng thực tế và điều kiện lắp đặt thay vì chỉ dựa vào kích thước block.

21. Khuyến Nghị Từ Kỹ Sư Thiết Kế

Trước khi quyết định sử dụng HGH30HA, hãy đánh giá các yếu tố sau:

Tải trọng lớn nhất của cụm chuyển động.
Mô-men phát sinh trong quá trình vận hành.
Chiều dài hành trình.
Độ cứng của khung máy và bệ ray.
Không gian lắp đặt cho block dài.
Chu kỳ làm việc của thiết bị.
Điều kiện môi trường như bụi, độ ẩm hoặc nhiệt độ.

Nếu hệ thống yêu cầu độ ổn định cao và vẫn nằm trong giới hạn của ray HGR30, HGH30HA thường là giải pháp nâng cấp hiệu quả trước khi cân nhắc chuyển sang ray HGR35.

22. Checklist Trước Khi Đặt Mua HGH30HA

Kiểm tra sản phẩm

☐ Đúng model HGH30HA.

☐ Sử dụng ray HGR30.

☐ Xác định chiều dài ray.

☐ Xác định số lượng block.

☐ Chọn đúng cấp chính xác và preload.

Kiểm tra hệ thống

☐ Tải trọng làm việc.

☐ Mô-men tác động.

☐ Chiều dài hành trình.

☐ Tốc độ và gia tốc.

☐ Không gian lắp đặt.

☐ Điều kiện môi trường.

Hồ sơ kỹ thuật

☐ Bản vẽ lắp đặt.

☐ Dung sai yêu cầu.

☐ Kế hoạch bôi trơn.

☐ Danh sách phụ kiện cần mua.

23. Cần Tư Vấn Chọn Đúng HGH30HA?

Nếu bạn chưa chắc HGH30CA, HGH30HA hay HGH35CA là lựa chọn phù hợp, hãy chuẩn bị các thông tin sau để được tư vấn:

Bản vẽ 2D hoặc 3D của hệ thống.
Chiều dài hành trình.
Khối lượng cụm chuyển động.
Tải trọng và mô-men làm việc.
Loại vật liệu gia công (nếu là máy CNC).
Độ chính xác yêu cầu.
Môi trường vận hành.

Đội ngũ kỹ thuật của CNCmotion.vn sẽ hỗ trợ phân tích tải trọng, mô-men và điều kiện lắp đặt để đề xuất phương án phù hợp, giúp cân bằng giữa hiệu suất, tuổi thọ và chi phí đầu tư.
