Con Trượt Vuông Tiêu Chuẩn HGH35CA Chính Hãng | Thông Số, Ứng Dụng Và Hướng Dẫn Lựa Chọn

Con Trượt HGH35CA Là Gì?

Con trượt HGH35CA là block dẫn hướng tuyến tính tải nặng thuộc HG Series của Hiwin, được thiết kế để sử dụng cùng ray dẫn hướng HGR35 có chiều rộng 35 mm. Với kết cấu 4 dãy bi tuần hoàn tiếp xúc góc 45°, HGH35CA mang đến khả năng chịu tải rất lớn, độ cứng cao và khả năng chống mô-men vượt trội, phù hợp với các hệ thống máy công nghiệp yêu cầu độ ổn định và độ chính xác lâu dài.

Khác với các model nhỏ hơn như HGH20CA hay HGH25CA, HGH35CA thường được lựa chọn khi hệ thống bước sang phân khúc gia công hạng nặng, nơi tải trọng, lực cắt và hành trình chuyển động đều tăng đáng kể.

Sản phẩm được ứng dụng phổ biến trên:

• Trung tâm gia công CNC cỡ lớn.
• Máy doa ngang.
• Máy phay giường.
• Máy gia công kết cấu thép.
• Robot công nghiệp tải nặng.
• Hệ thống Gantry.
• Dây chuyền tự động hóa công nghiệp.

Nếu bạn đang thiết kế một hệ thống yêu cầu độ cứng cao, chống rung tốt và khả năng vận hành liên tục, HGH35CA là một trong những lựa chọn đáng cân nhắc.

Thông Tin Sản Phẩm

Khi Nào Nên Sử Dụng HGH35CA?

Không phải hệ thống nào cũng cần đến ray dẫn hướng kích thước 35 mm.

Trong nhiều trường hợp, việc sử dụng ray lớn hơn mức cần thiết sẽ làm tăng chi phí đầu tư, trọng lượng cụm chuyển động và yêu cầu công suất truyền động mà không mang lại hiệu quả tương xứng.

HGH35CA phát huy ưu thế khi hệ thống có một hoặc nhiều đặc điểm sau:

Máy có tải trọng lớn

Các máy gia công thép, máy phay giường hoặc trung tâm gia công thường có cụm spindle và bàn máy nặng.

Khi đó, hệ thống dẫn hướng cần đủ độ cứng để hạn chế biến dạng và duy trì độ chính xác trong quá trình gia công.

Hành trình chuyển động dài

Đối với các máy có hành trình từ 3 mét trở lên, ray dẫn hướng phải chịu tải trong suốt chiều dài làm việc.

HGH35CA giúp giảm hiện tượng võng, rung và sai lệch vị trí khi cụm chuyển động làm việc ở khoảng cách lớn.

Gia công vật liệu có lực cắt lớn

Các ứng dụng như:

• Gia công thép.
• Gia công gang.
• Phay khuôn.
• Gia công kết cấu hàn.
• Máy doa ngang.

đều tạo ra lực cắt lớn và yêu cầu hệ thống dẫn hướng có khả năng chống mô-men tốt.

Máy hoạt động nhiều ca

Trong môi trường sản xuất công nghiệp, máy thường vận hành liên tục 16–24 giờ mỗi ngày.

Khi đó, HGH35CA giúp duy trì độ chính xác và độ ổn định trong thời gian dài nếu được bảo dưỡng đúng quy trình.

Vì Sao Các Nhà Chế Tạo Máy Công Nghiệp Lựa Chọn HGH35CA?

Đối với các doanh nghiệp chế tạo máy, chi phí của ray dẫn hướng chỉ chiếm một phần nhỏ trong tổng giá trị thiết bị.

Tuy nhiên, chất lượng của hệ thống dẫn hướng lại ảnh hưởng trực tiếp đến:

• Độ chính xác gia công.
• Độ ổn định của toàn bộ kết cấu.
• Tuổi thọ của máy.
• Chi phí bảo trì.
• Hiệu suất sản xuất.

Vì vậy, nhiều đơn vị lựa chọn HGH35CA ngay từ giai đoạn thiết kế để tạo dư địa nâng cấp công suất và giảm rủi ro trong quá trình vận hành.

HGH35CA Hoạt Động Như Thế Nào?

HGH35CA sử dụng cơ chế bi tuần hoàn kín.

Trong quá trình block di chuyển trên ray HGR35, các viên bi lăn trên rãnh dẫn hướng, sau đó quay trở lại đường hồi bi bên trong block để tiếp tục chu trình.

Cơ chế này giúp:

• Giảm ma sát so với dẫn hướng trượt.
• Duy trì chuyển động mượt ở tốc độ cao.
• Giảm phát sinh nhiệt.
• Tăng tuổi thọ của ray và block.

Đặc biệt, thiết kế bốn dãy bi tiếp xúc góc 45° giúp HGH35CA chịu tải đồng đều theo cả bốn hướng và chống mô-men hiệu quả khi hệ thống chịu tải lệch tâm.

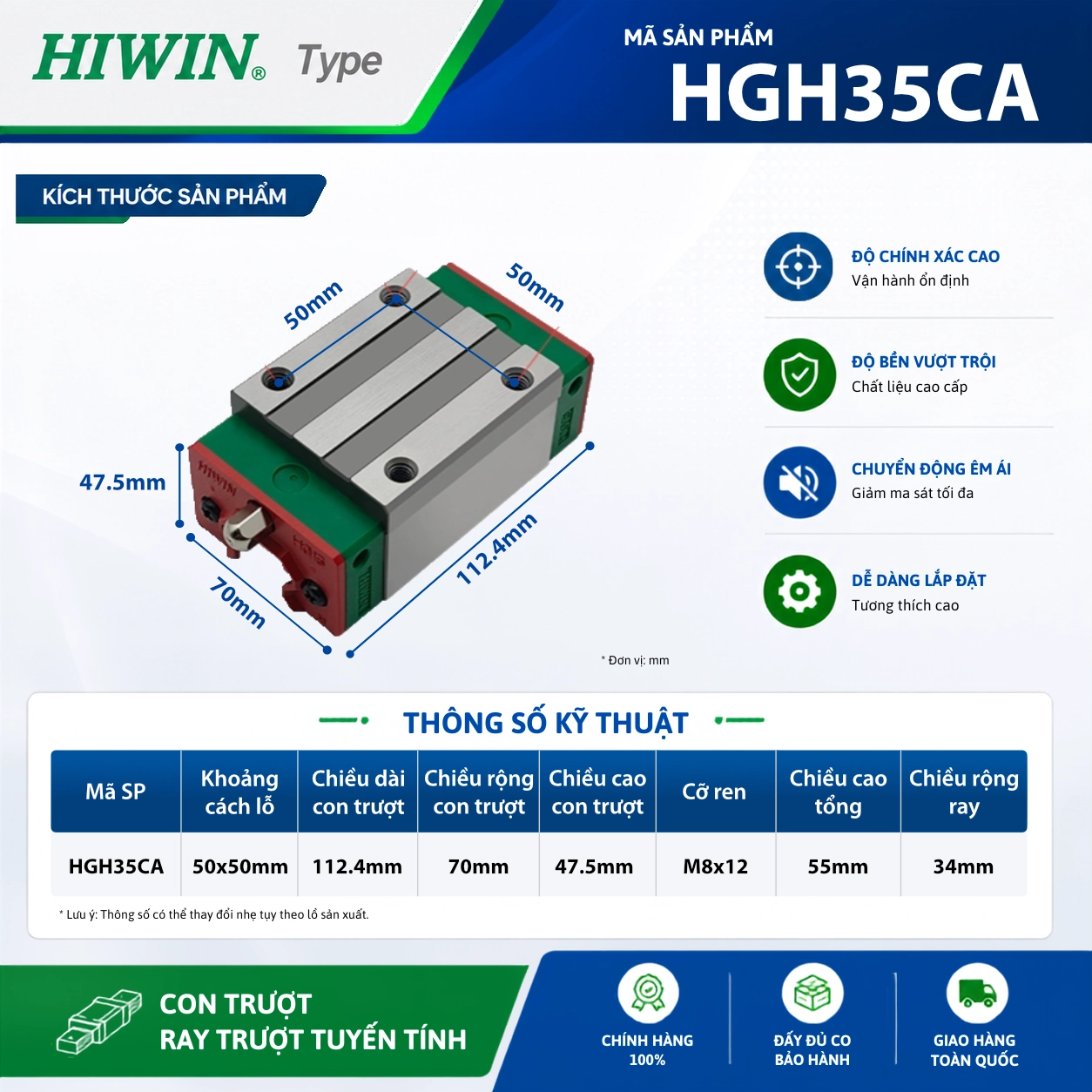

Thông Số Kỹ Thuật Cơ Bản Của HGH35CA

Ý Nghĩa Mã HGH35CA

Việc hiểu đúng mã sản phẩm giúp lựa chọn và thay thế linh kiện chính xác hơn.

Ví dụ:

HGH35CA

là block vuông tiêu chuẩn thuộc HG Series, sử dụng với ray dẫn hướng HGR35.

HGH35CA Chỉ Tương Thích Với Ray HGR35

Một số người cho rằng có thể lắp HGH35CA trên ray HGR30 hoặc HGR45 nếu kích thước gần nhau.

Thực tế điều này không khả thi.

Mỗi model được thiết kế riêng với:

• Kích thước viên bi.
• Biên dạng rãnh dẫn hướng.
• Khoảng cách tiếp xúc.
• Dung sai lắp ghép.

Do đó, HGH35CA chỉ hoạt động đúng khi kết hợp với ray HGR35 tương ứng.

Cấu Tạo Của HGH35CA

Để đáp ứng các ứng dụng tải trọng lớn và yêu cầu độ cứng cao, HGH35CA có cấu tạo tối ưu cho môi trường công nghiệp.

Thân block cường lực

Được chế tạo từ thép hợp kim chất lượng cao, xử lý nhiệt và mài chính xác nhằm tăng khả năng chịu tải và chống biến dạng.

Hệ thống bi tuần hoàn kích thước lớn

Bi có đường kính lớn hơn so với các model nhỏ, giúp tăng diện tích tiếp xúc giữa block và ray.

Điều này góp phần nâng cao khả năng chịu tải và giảm áp suất tiếp xúc trên từng viên bi.

Thiết kế chịu mô-men cao

Khả năng chống lật và chống xoắn của HGH35CA đặc biệt phù hợp với:

• Máy có bàn máy lớn.
• Robot công nghiệp tải nặng.
• Hệ thống gantry khẩu độ rộng.
• Cụm spindle khối lượng lớn.

Phớt chắn bụi đa lớp

Hệ thống phớt giúp hạn chế bụi, phoi kim loại và tạp chất xâm nhập vào bên trong block, góp phần kéo dài tuổi thọ của hệ thống dẫn hướng.

Hệ thống bôi trơn

Thiết kế đầu bơm mỡ ở hai đầu block cho phép bảo dưỡng thuận tiện mà không cần tháo rời khỏi ray.

6. Đặc Điểm Nổi Bật Của Con Trượt HGH35CA

Trong các hệ thống máy công nghiệp hiện đại, ray dẫn hướng không chỉ có nhiệm vụ tạo chuyển động tuyến tính mà còn đóng vai trò quyết định đến độ cứng, độ ổn định và tuổi thọ của toàn bộ cụm cơ khí.

Với thiết kế tối ưu cho tải trọng lớn và mô-men cao, HGH35CA được nhiều nhà chế tạo máy lựa chọn cho các ứng dụng yêu cầu độ chính xác lâu dài và khả năng vận hành liên tục.

Độ cứng cao giúp tăng chất lượng gia công

Độ cứng của hệ thống dẫn hướng ảnh hưởng trực tiếp đến độ rung của máy.

Nếu cụm dẫn hướng không đủ cứng, dao cắt có thể xuất hiện hiện tượng rung (chatter), làm giảm chất lượng bề mặt gia công, tăng mài mòn dao cụ và ảnh hưởng đến độ chính xác của sản phẩm.

Nhờ kích thước lớn, kết cấu block cứng vững và hệ thống bi tuần hoàn bốn dãy, HGH35CA giúp:

• Giảm biến dạng của cụm chuyển động.
• Hạn chế rung động ở tốc độ cao.
• Nâng cao độ ổn định khi gia công tải nặng.
• Duy trì chất lượng bề mặt sản phẩm.

Khả năng chịu mô-men lớn

Trong nhiều hệ thống cơ khí, tải trọng không tác động đúng vào tâm của block mà tạo ra mô-men lật hoặc mô-men xoắn.

Ví dụ:

• Cụm spindle nhô ra ngoài.
• Robot mang tải ở đầu tay gắp.
• Bàn máy có tải phân bố không đều.

Nhờ thiết kế bốn hàng bi tiếp xúc góc 45°, HGH35CA có khả năng chịu mô-men theo nhiều hướng, giúp cụm chuyển động ổn định hơn trong các điều kiện làm việc phức tạp.

Hoạt động ổn định trên hành trình dài

Các máy có hành trình từ 3–6 mét thường yêu cầu ray dẫn hướng có độ cứng cao để hạn chế hiện tượng võng và dao động.

HGH35CA được sử dụng phổ biến trong các hệ thống:

• Máy router CNC khổ lớn.
• Máy cắt plasma.
• Máy cắt laser công suất cao.
• Hệ thống gantry.
• Robot tuyến tính.

Khả năng duy trì độ chính xác trên hành trình dài là một trong những ưu điểm nổi bật của model này.

Thích hợp cho môi trường sản xuất liên tục

Trong các nhà máy sản xuất, thiết bị thường hoạt động nhiều ca với cường độ cao.

HGH35CA được thiết kế để đáp ứng các điều kiện làm việc như:

• Tải trọng thay đổi liên tục.
• Chu kỳ tăng tốc và giảm tốc nhiều lần.
• Môi trường có bụi hoặc phoi kim loại.
• Thời gian vận hành kéo dài.

Khi được bôi trơn và bảo dưỡng đúng cách, sản phẩm có thể duy trì hiệu suất ổn định trong thời gian dài.

Khả năng mở rộng linh hoạt

HGH35CA có thể kết hợp với nhiều cấu hình khác nhau:

• 2 block trên mỗi ray.
• 4 block trên mỗi ray.
• Hệ thống hai ray song song.
• Hệ thống nhiều trục.

Điều này giúp kỹ sư dễ dàng thiết kế các cụm chuyển động phù hợp với yêu cầu tải trọng và không gian lắp đặt.

7. Ứng Dụng Thực Tế Của HGH35CA

Nhờ khả năng chịu tải và độ cứng cao, HGH35CA được sử dụng trong nhiều lĩnh vực công nghiệp.

Trung tâm gia công CNC cỡ lớn

Các trung tâm gia công yêu cầu hệ thống dẫn hướng có khả năng duy trì độ chính xác khi chịu lực cắt lớn.

HGH35CA giúp tăng độ ổn định của cụm trục, giảm rung và cải thiện chất lượng gia công.

Máy phay giường và máy doa ngang

Đây là những loại máy có khối lượng cụm chuyển động lớn và thường gia công các chi tiết có kích thước lớn.

HGH35CA đáp ứng tốt yêu cầu về độ cứng và khả năng chịu mô-men trong các ứng dụng này.

Máy cắt laser và plasma khổ lớn

Đối với các hệ thống cắt có chiều dài hành trình lớn, ray dẫn hướng cần đảm bảo chuyển động chính xác và ổn định.

HGH35CA giúp giảm dao động của đầu cắt, góp phần nâng cao chất lượng đường cắt.

Robot công nghiệp tải nặng

Robot sử dụng trong xếp dỡ, hàn hoặc vận chuyển thường tạo ra tải trọng lệch tâm đáng kể.

Khả năng chống mô-men của HGH35CA giúp robot vận hành ổn định hơn khi mang tải lớn.

Hệ thống gantry

Các hệ thống gantry trong ngành cơ khí, logistics hoặc sản xuất tự động thường sử dụng HGH35CA để đảm bảo khả năng chịu tải và độ chính xác trên hành trình dài.

Thiết bị tự động hóa công nghiệp

Ngoài các máy CNC, HGH35CA còn được ứng dụng trong:

• Máy lắp ráp tự động.
• Dây chuyền vận chuyển.
• Thiết bị kiểm tra.
• Hệ thống cấp phôi.
• Máy đóng gói công nghiệp.

8. Khi Nào Không Nên Chọn HGH35CA?

Đây là câu hỏi ít được đề cập nhưng rất quan trọng.

Không phải hệ thống nào cũng cần sử dụng ray dẫn hướng lớn.

Trong một số trường hợp, việc lựa chọn HGH35CA có thể làm tăng chi phí mà không mang lại hiệu quả tương ứng.

Máy có tải trọng nhỏ

Nếu hệ thống chỉ sử dụng cụm chuyển động nhẹ hoặc gia công vật liệu mềm, HGH20CA hoặc HGH25CA thường đã đáp ứng tốt yêu cầu.

Hành trình ngắn

Đối với các máy có hành trình dưới 1 mét, lợi ích về độ cứng của HGH35CA có thể không rõ rệt so với các model nhỏ hơn.

Hệ thống ưu tiên tốc độ

Ray và block lớn thường có khối lượng cao hơn.

Điều này làm tăng quán tính của cụm chuyển động, từ đó yêu cầu động cơ và hệ truyền động có công suất lớn hơn.

Nếu mục tiêu là tốc độ cao với tải nhẹ, các model nhỏ sẽ phù hợp hơn.

Không gian lắp đặt hạn chế

Kích thước của HGH35CA lớn hơn đáng kể so với HGH20CA hoặc HGH25CA.

Đối với các thiết bị nhỏ gọn, việc sử dụng ray lớn có thể gây khó khăn trong bố trí kết cấu.

9. Có Nên Chọn Ray Dẫn Hướng Lớn Hơn Nhu Cầu?

Nhiều người cho rằng:

“Cứ chọn ray lớn là tốt.”

Thực tế không hoàn toàn như vậy.

Việc lựa chọn ray dẫn hướng nên dựa trên tính toán tải trọng, mô-men và yêu cầu kỹ thuật của hệ thống.

Nếu chọn ray quá lớn:

• Chi phí đầu tư tăng.
• Trọng lượng cụm chuyển động tăng.
• Quán tính lớn hơn.
• Đòi hỏi servo hoặc động cơ có mô-men cao hơn.
• Tiêu thụ năng lượng nhiều hơn.

Trong khi đó, nếu chọn đúng kích thước phù hợp, hệ thống sẽ đạt được sự cân bằng giữa hiệu suất, chi phí và tuổi thọ.

Vì vậy, mục tiêu của kỹ sư không phải là chọn ray lớn nhất mà là chọn ray phù hợp nhất.

10. Hướng Dẫn Chọn Đúng HGH35CA

Trước khi quyết định sử dụng HGH35CA, cần đánh giá tổng thể các yếu tố của hệ thống.

Xác định tải trọng

Bao gồm:

• Khối lượng bàn máy.
• Khối lượng cụm spindle.
• Khối lượng phôi.
• Lực cắt.
• Gia tốc và giảm tốc.

Đánh giá mô-men

Đối với các cụm chuyển động có tải lệch tâm hoặc cánh tay đòn dài, cần tính toán mô-men để lựa chọn cấu hình block phù hợp.

Chọn cấp chính xác

• N: Máy công nghiệp thông thường.
• H: CNC yêu cầu độ chính xác cao.
• P: Gia công chính xác.
• SP/UP: Thiết bị đo kiểm và ứng dụng đặc biệt.

Chọn preload

• Z0: Ma sát thấp, phù hợp chuyển động tốc độ cao.
• ZA: Cân bằng giữa độ cứng và tuổi thọ, phù hợp đa số ứng dụng.
• ZB: Độ cứng cao, dành cho máy chịu tải lớn hoặc có rung động.

Xác định số lượng block

Đối với các hệ thống tải trọng lớn hoặc cầu gantry, việc sử dụng nhiều block trên mỗi ray có thể giúp:

• Phân bố tải đồng đều.
• Giảm ứng suất trên từng block.
• Tăng độ cứng của cụm chuyển động.
• Nâng cao tuổi thọ của hệ thống dẫn hướng.

Việc lựa chọn số lượng block cần được tính toán đồng bộ với kết cấu máy và điều kiện làm việc thực tế.

11. Hướng Dẫn Lắp Đặt HGH35CA Đúng Kỹ Thuật

Hiệu suất của hệ thống dẫn hướng không chỉ phụ thuộc vào chất lượng của block và ray mà còn chịu ảnh hưởng trực tiếp từ quá trình lắp đặt.

Ngay cả khi sử dụng HGH35CA chính hãng, nếu ray bị lắp lệch hoặc mặt chuẩn không đạt yêu cầu, hệ thống vẫn có thể phát sinh rung động, tăng ma sát và giảm tuổi thọ.

Vì vậy, quá trình lắp đặt cần được thực hiện theo đúng trình tự kỹ thuật.

Bước 1. Kiểm tra bề mặt lắp đặt

Trước khi lắp ray HGR35, cần kiểm tra:

• Độ phẳng của mặt gá.
• Độ vuông góc giữa các mặt chuẩn.
• Sai số gia công của bệ máy.
• Tình trạng ba via hoặc vết xước.

Một bề mặt không đạt yêu cầu có thể tạo ứng suất lên ray ngay từ khi siết bu lông.

Bước 2. Căn chỉnh ray dẫn hướng

Ray HGR35 nên được đặt sát mặt chuẩn của bệ máy.

Quá trình siết bu lông cần thực hiện từ giữa ra hai đầu để hạn chế biến dạng.

Đối với hệ thống hai ray song song, cần kiểm tra:

• Khoảng cách giữa hai ray.
• Độ song song trên toàn bộ hành trình.
• Độ đồng phẳng giữa hai mặt lắp.

Đây là yếu tố ảnh hưởng trực tiếp đến tuổi thọ của block.

Bước 3. Lắp block lên ray

Block HGH35CA thường được giao kèm thanh nhựa giữ bi.

Khi lắp:

• Không tháo thanh nhựa trước.
• Đưa block vào ray theo đúng hướng.
• Di chuyển chậm và đều tay.
• Không dùng lực ép mạnh.

Việc thao tác sai có thể làm rơi bi tuần hoàn hoặc hỏng đường dẫn bi bên trong block.

Bước 4. Kiểm tra chuyển động

Sau khi lắp hoàn tất:

• Di chuyển block trên toàn bộ chiều dài ray.
• Quan sát lực cản có đồng đều hay không.
• Kiểm tra hiện tượng kẹt hoặc rung.

Nếu block di chuyển không mượt, cần kiểm tra lại độ song song của ray thay vì cố gắng tăng lực kéo.

Bước 5. Bôi trơn ban đầu

Trước khi đưa máy vào vận hành, cần bổ sung mỡ bôi trơn phù hợp theo khuyến nghị của nhà sản xuất.

Lớp mỡ ban đầu giúp:

• Giảm ma sát.
• Bảo vệ bề mặt lăn.
• Hạn chế mài mòn trong giai đoạn chạy rà.

12. Bảo Dưỡng HGH35CA Để Đạt Tuổi Thọ Cao

Một hệ thống dẫn hướng được bảo dưỡng đúng cách có thể duy trì độ chính xác trong nhiều năm.

Bôi trơn định kỳ

Tần suất bôi trơn phụ thuộc vào:

• Chu kỳ làm việc.
• Tốc độ di chuyển.
• Môi trường làm việc.
• Loại tải trọng.

Đối với môi trường có nhiều bụi hoặc phoi kim loại, nên tăng tần suất kiểm tra và bôi trơn.

Kiểm tra tình trạng ray

Định kỳ quan sát:

• Vết xước.
• Dấu hiệu ăn mòn.
• Mạt kim loại bám trên ray.
• Hiện tượng đổi màu do quá nhiệt.

Việc phát hiện sớm các dấu hiệu bất thường sẽ giúp hạn chế hư hỏng lan rộng.

Kiểm tra phớt chắn bụi

Phớt chắn bụi có nhiệm vụ ngăn tạp chất xâm nhập vào hệ thống bi tuần hoàn.

Nếu phớt bị hư hỏng, bụi bẩn có thể làm tăng ma sát và rút ngắn tuổi thọ của block.

Theo dõi độ rơ

Khi máy vận hành trong thời gian dài, nên kiểm tra:

• Độ rơ của block.
• Độ chính xác định vị.
• Tiếng ồn phát sinh.

Những thay đổi bất thường có thể là dấu hiệu của mài mòn hoặc quá tải.

13. Các Dấu Hiệu Cho Thấy HGH35CA Đang Làm Việc Quá Tải

Đây là phần rất ít website đề cập nhưng lại có giá trị cao đối với kỹ sư bảo trì và vận hành.

Block nóng bất thường

Nếu nhiệt độ block tăng cao hơn bình thường trong quá trình làm việc, nguyên nhân có thể là:

• Thiếu bôi trơn.
• Preload không phù hợp.
• Ray bị lệch.
• Tải trọng vượt giới hạn.

Tiếng ồn tăng dần

Tiếng kêu lạ khi block di chuyển thường là dấu hiệu:

• Thiếu mỡ.
• Bụi xâm nhập.
• Bi bị mòn.
• Ray bị hư hỏng.

Không nên tiếp tục vận hành khi chưa xác định được nguyên nhân.

Chất lượng gia công giảm

Nếu:

• Độ nhám bề mặt tăng.
• Sai số kích thước lớn hơn.
• Xuất hiện rung động.

thì ngoài việc kiểm tra dao cụ, cũng nên đánh giá tình trạng của hệ thống dẫn hướng.

Động cơ servo thường xuyên báo quá tải

Trong nhiều trường hợp, nguyên nhân không nằm ở servo mà do ma sát của cụm ray dẫn hướng tăng lên.

Việc kiểm tra block và ray có thể giúp phát hiện sự cố sớm hơn.

14. Những Sai Lầm Thường Gặp Khi Thiết Kế Với HGH35CA

Việc lựa chọn đúng ray dẫn hướng không chỉ dựa trên kích thước mà còn phụ thuộc vào cách thiết kế toàn bộ hệ thống.

Dưới đây là những sai lầm phổ biến.

Sai lầm 1: Chỉ tăng kích thước ray mà không tăng độ cứng khung máy

Nhiều người kỳ vọng rằng việc chuyển từ HGR30 lên HGR35 sẽ giúp máy cứng hơn.

Thực tế, nếu khung máy vẫn thiếu độ cứng, hiệu quả cải thiện sẽ rất hạn chế.

Ray dẫn hướng chỉ là một phần của toàn bộ kết cấu.

Sai lầm 2: Không tính tải trọng động

Khi máy tăng tốc hoặc giảm tốc, tải trọng tác động lên block có thể lớn hơn nhiều so với tải trọng tĩnh.

Nếu chỉ tính theo khối lượng của cụm chuyển động, hệ thống có thể bị thiếu an toàn.

Sai lầm 3: Chọn preload quá lớn

Preload cao giúp tăng độ cứng nhưng cũng làm tăng:

• Ma sát.
• Nhiệt.
• Lực kéo của servo.
• Mức tiêu thụ năng lượng.

Do đó, preload cần được lựa chọn theo đúng yêu cầu ứng dụng.

Sai lầm 4: Không tính đến khả năng bảo trì

Một số thiết kế đặt đầu bơm mỡ ở vị trí khó tiếp cận.

Điều này khiến việc bảo dưỡng bị bỏ qua, làm giảm tuổi thọ của hệ thống.

Ngay từ giai đoạn thiết kế, nên đảm bảo có đủ không gian để bôi trơn và kiểm tra định kỳ.

15. So Sánh HGH35CA Với Các Model Khác

HGH30CA và HGH35CA

Nên chọn HGH30CA khi:

• Máy CNC công nghiệp cỡ vừa.
• Robot tải trung bình.
• Gantry tiêu chuẩn.

Nên chọn HGH35CA khi:

• Máy có tải trọng lớn.
• Gia công thép với lực cắt cao.
• Hành trình rất dài.
• Yêu cầu độ cứng tối đa.

HGH35CA và HGH45CA

HGH45CA thường được sử dụng cho các hệ thống có tải trọng cực lớn hoặc kết cấu đặc biệt.

Nếu hệ thống vẫn nằm trong phạm vi tải trọng của HGH35CA thì không nhất thiết phải nâng lên HGH45CA, vì việc tăng kích thước ray cũng kéo theo chi phí, trọng lượng và yêu cầu về động cơ truyền động.

16. Câu Hỏi Thường Gặp Về HGH35CA (FAQ)

HGH35CA sử dụng với ray dẫn hướng nào?

HGH35CA được thiết kế để sử dụng với ray dẫn hướng HGR35. Hai sản phẩm này được sản xuất theo cùng tiêu chuẩn kích thước và dung sai lắp ghép, giúp đảm bảo độ chính xác và khả năng chịu tải của toàn bộ hệ thống dẫn hướng.

HGH35CA có thể thay thế cho HGH30CA không?

Về mặt kỹ thuật, HGH35CA không phải là phiên bản thay thế trực tiếp của HGH30CA.

Hai model sử dụng ray dẫn hướng có kích thước khác nhau nên không thể lắp lẫn.

Nếu muốn chuyển từ HGR30 lên HGR35, cần thiết kế lại toàn bộ hệ thống gá lắp và kiểm tra khả năng tương thích của kết cấu máy.

HGH35CA có phù hợp với máy CNC Router không?

Có.

Đối với các máy CNC Router khổ lớn, đặc biệt là máy gia công nhôm hoặc thép, HGH35CA giúp tăng độ cứng của cụm chuyển động, giảm rung và cải thiện chất lượng gia công.

Tuy nhiên, với các máy Router nhỏ hoặc gia công gỗ thông thường, HGH25CA hoặc HGH30CA thường là lựa chọn tối ưu hơn về chi phí và trọng lượng.

Nên sử dụng bao nhiêu block trên mỗi ray?

Số lượng block phụ thuộc vào:

• Tải trọng.
• Chiều dài hành trình.
• Mô-men tác động.
• Kết cấu của máy.

Trong nhiều ứng dụng tải nặng, việc sử dụng hai block trên mỗi ray (tổng cộng bốn block cho một trục) giúp tăng độ cứng và phân bố tải đều hơn.

HGH35CA có cần bảo dưỡng định kỳ không?

Có.

Bảo dưỡng định kỳ bao gồm:

• Bổ sung mỡ bôi trơn.
• Kiểm tra tình trạng ray.
• Kiểm tra phớt chắn bụi.
• Đánh giá độ rơ của block.

Việc bảo dưỡng đúng cách giúp kéo dài tuổi thọ và duy trì độ chính xác của hệ thống.

Khi nào nên chọn HGH45CA thay vì HGH35CA?

Nếu hệ thống có:

• Tải trọng cực lớn.
• Bàn máy rất rộng.
• Lực cắt rất cao.
• Môi trường làm việc đặc biệt khắc nghiệt.

thì HGH45CA sẽ là lựa chọn phù hợp hơn.

Đối với đa số máy CNC công nghiệp và hệ thống tự động hóa hiện nay, HGH35CA đã đáp ứng tốt yêu cầu kỹ thuật.

17. Tóm Tắt Nhanh Thông Tin Kỹ Thuật (Knowledge Graph)

Mẹo triển khai: Phần này nên được đánh dấu bằng Schema.org Product + FAQ + TechnicalArticle để AI và công cụ tìm kiếm dễ trích xuất dữ liệu hơn.

18. Sản Phẩm Liên Quan

Việc lựa chọn đúng model không chỉ phụ thuộc vào kích thước ray mà còn dựa trên tải trọng, hành trình và yêu cầu kỹ thuật của từng hệ thống.

Các block cùng dòng HG Series

• HGH15CA
• HGH20CA
• HGH25CA
• HGH30CA
• HGH35CA
• HGH45CA

Ray dẫn hướng tương ứng

• HGR35
• HGR30
• HGR45

Block mặt bích cùng kích thước

• HGW35CC
• HGW35HC

Sản phẩm thường mua cùng

• Ray dẫn hướng HGR35
• Bộ chụp lỗ ray
• Đầu bơm mỡ
• Mỡ bôi trơn chuyên dụng cho ray dẫn hướng
• Khớp nối trục
• Gối đỡ vít me
• Vít me bi phù hợp với tải trọng hệ thống

Gợi ý triển khai: Các sản phẩm “thường mua cùng” có thể hiển thị thành module trên trang sản phẩm để tăng liên kết nội bộ và giá trị đơn hàng.

19. Vì Sao Nên Chọn HGH35CA Tại CNCmotion.vn?

Một hệ thống dẫn hướng hoạt động ổn định không chỉ phụ thuộc vào chất lượng sản phẩm mà còn phụ thuộc vào việc lựa chọn đúng model ngay từ đầu.

Tại CNCmotion.vn, khách hàng được hỗ trợ:

• Tư vấn lựa chọn ray và block theo tải trọng thực tế.
• Đối chiếu model giữa Hiwin và các thương hiệu tương đương.
• Hỗ trợ đọc bản vẽ kỹ thuật và xác định cấu hình phù hợp.
• Báo giá nhanh cho doanh nghiệp và dự án.
• Giao hàng toàn quốc.
• Hỗ trợ kỹ thuật trước và sau bán hàng.

Chúng tôi hướng tới việc cung cấp không chỉ sản phẩm mà còn giải pháp phù hợp cho từng ứng dụng.

20. Khuyến Nghị Từ Kỹ Sư Thiết Kế

Nếu bạn đang thiết kế một hệ thống sử dụng HGH35CA, dưới đây là một số kinh nghiệm thực tế có thể giúp tối ưu hiệu quả vận hành:

Ưu tiên tối ưu kết cấu trước khi tăng kích thước ray

Độ cứng của toàn bộ hệ thống phụ thuộc vào cả khung máy, dầm, bệ lắp và ray dẫn hướng.

Nếu kết cấu nền không đủ cứng, việc chuyển từ HGR30 lên HGR35 sẽ không cải thiện đáng kể độ ổn định.

Không nên chọn preload quá lớn nếu không cần thiết

Preload cao giúp tăng độ cứng nhưng đồng thời:

• Tăng ma sát.
• Tăng tải cho servo.
• Tăng nhiệt độ vận hành.

Đối với đa số ứng dụng CNC công nghiệp, preload ZA thường là lựa chọn cân bằng giữa độ cứng và tuổi thọ.

Thiết kế để bảo trì dễ dàng

Ngay từ giai đoạn thiết kế, nên bố trí vị trí bơm mỡ và khoảng trống bảo dưỡng hợp lý.

Điều này giúp giảm thời gian dừng máy và nâng cao tuổi thọ của hệ thống.

21. Checklist Trước Khi Đặt Mua HGH35CA

Trước khi lựa chọn HGH35CA, hãy kiểm tra các nội dung sau:

Xác nhận thông số

☐ Đúng model HGH35CA.

☐ Ray sử dụng là HGR35.

☐ Đã xác định chiều dài ray.

☐ Đã xác định số lượng block.

☐ Đã tính tải trọng và mô-men.

Điều kiện vận hành

☐ Chu kỳ làm việc.

☐ Tốc độ di chuyển.

☐ Gia tốc.

☐ Môi trường làm việc.

☐ Yêu cầu độ chính xác.

Cấu hình lựa chọn

☐ Cấp chính xác.

☐ Preload.

☐ Hệ thống bôi trơn.

☐ Không gian lắp đặt.

22. Cần Tư Vấn Chọn Đúng HGH35CA?

Nếu bạn đang phân vân giữa HGH30CA, HGH35CA hoặc HGH45CA, hãy chuẩn bị các thông tin sau để việc tư vấn được nhanh và chính xác hơn:

• Bản vẽ hoặc mô hình 3D của hệ thống.
• Kích thước và hành trình các trục.
• Khối lượng cụm chuyển động.
• Tải trọng làm việc.
• Loại vật liệu gia công.
• Chu kỳ vận hành.
• Yêu cầu về độ chính xác.

Đội ngũ kỹ thuật của CNCmotion.vn sẽ hỗ trợ phân tích và đề xuất cấu hình ray dẫn hướng phù hợp, bao gồm lựa chọn model, cấp chính xác, preload và số lượng block theo yêu cầu thực tế.

23. Kết Luận

Con trượt vuông tiêu chuẩn HGH30CA là giải pháp dẫn hướng tuyến tính dành cho các hệ thống có tải trọng lớn, hành trình dài và yêu cầu độ cứng cao. Với khả năng chịu tải theo nhiều hướng, chống mô-men tốt và vận hành ổn định trong môi trường công nghiệp, sản phẩm được ứng dụng rộng rãi trên máy CNC, robot, hệ thống gantry và các dây chuyền tự động hóa.

Việc lựa chọn đúng HGH30CA kết hợp với ray HGR30 phù hợp sẽ góp phần nâng cao độ chính xác của thiết bị, giảm rung động và kéo dài tuổi thọ của toàn bộ hệ thống dẫn hướng. Đồng thời, quá trình lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ sẽ giúp khai thác tối đa hiệu suất của sản phẩm trong suốt quá trình sử dụng.

Nếu bạn đang tìm kiếm một giải pháp dẫn hướng có độ cứng cao cho các ứng dụng công nghiệp nặng, HGH30CA là một lựa chọn đáng cân nhắc.

Liên Hệ Tư Vấn & Báo Giá

CNCmotion.vn – Chuyên cung cấp ray dẫn hướng và con trượt chính hãng

• 🌐 Website: CNCmotion.vn
• 📞 Hotline / Zalo: 0877 900 299
• 📧 Email: cncmotion.vn@gmail.com

Chúng tôi hỗ trợ tư vấn kỹ thuật, lựa chọn model phù hợp, báo giá dự án và giao hàng trên toàn quốc.
