Con Trượt Tròn Mặt Bích Oval Thân Dài LMH30LUU – Giải Pháp Dẫn Hướng Tuyến Tính Cho Máy CNC Và Tự Động Hóa

Con trượt tròn mặt bích Oval thân dài LMH30LUU là linh kiện dẫn hướng tuyến tính sử dụng với trục dẫn hướng tròn Ø30mm. Với thiết kế mặt bích Oval và thân dài, LMH30LUU phù hợp cho các cơ cấu chuyển động tuyến tính cần độ ổn định, kết cấu chắc chắn và thuận tiện khi lắp đặt.

Sản phẩm có thể được sử dụng trong máy CNC, máy gia công cơ khí, máy tự động hóa, thiết bị chế tạo máy, bàn trượt tuyến tính và các cơ cấu chuyển động công nghiệp.

LMH30LUU là gì?

LMH30LUU là con trượt tròn tuyến tính dạng mặt bích, được thiết kế để làm việc trên trục dẫn hướng Ø30mm.

Có thể hiểu cơ bản mã sản phẩm:

• LM: Dòng bạc/con trượt dẫn hướng tuyến tính.
• H: Phiên bản có mặt bích.
• 30: Dùng cho trục dẫn hướng Ø30mm.
• L: Phiên bản thân dài.
• UU: Cấu hình có phớt bảo vệ hai đầu.

Thiết kế mặt bích Oval + thân dài + trục Ø30mm giúp LMH30LUU trở thành lựa chọn đáng cân nhắc cho các hệ thống cần dẫn hướng tuyến tính có kích thước trung bình đến lớn.

Lưu ý: Ký hiệu model và kích thước thực tế có thể khác nhau tùy nhà sản xuất. Khi thay thế, nên đối chiếu bản vẽ kỹ thuật, kích thước lắp đặt và thông số tải.

Đặc điểm nổi bật của LMH30LUU

1. Dùng cho trục dẫn hướng Ø30mm

LMH30LUU được thiết kế để sử dụng với trục dẫn hướng tròn Ø30mm.

Đường kính Ø30mm phù hợp với nhiều cơ cấu máy có kích thước lớn hơn các dòng compact như Ø8mm, Ø12mm, Ø16mm hoặc Ø20mm.

Để hệ thống hoạt động ổn định, trục dẫn hướng cần:

• Đúng đường kính.
• Đảm bảo độ thẳng.
• Có bề mặt phù hợp.
• Không bị cong hoặc biến dạng.
• Được căn chỉnh chính xác khi sử dụng nhiều trục.

2. Thân dài tăng chiều dài vùng dẫn hướng

Chữ L trong mã LMH30LUU thể hiện phiên bản thân dài.

Thiết kế thân dài tạo vùng tiếp xúc dẫn hướng lớn hơn, phù hợp với những cơ cấu cần chuyển động ổn định.

LMH30LUU có thể được cân nhắc khi:

• Bàn trượt có kích thước lớn.
• Cơ cấu cần vùng dẫn hướng dài.
• Cần hạn chế ảnh hưởng của tải lệch trong phạm vi thiết kế.
• Không gian lắp đặt cho phép sử dụng thân dài.
• Cần tăng độ ổn định cho cơ cấu chuyển động.

Tuy nhiên, thân dài không đồng nghĩa với tải trọng không giới hạn. Khả năng chịu tải cần được xác định dựa trên thông số kỹ thuật cụ thể của sản phẩm và điều kiện vận hành.

3. Mặt bích Oval thuận tiện lắp đặt

LMH30LUU có mặt bích dạng Oval, cho phép cố định con trượt trực tiếp lên bàn hoặc khung máy.

Mặt bích có thể được sử dụng để lắp vào:

• Bàn trượt.
• Bàn máy CNC.
• Khung máy.
• Cụm gá cơ khí.
• Module chuyển động.
• Thiết bị tự động hóa.

Thiết kế này giúp việc tích hợp con trượt vào máy thuận tiện hơn so với loại bạc trượt tròn không có mặt bích.

4. Kết cấu phù hợp với cơ cấu cơ khí công nghiệp

Với trục Ø30mm, LMH30LUU phù hợp với nhiều thiết bị cần hệ thống dẫn hướng có kích thước lớn hơn loại mini.

Các ứng dụng có thể bao gồm:

• Máy CNC.
• Máy phay.
• Máy cắt.
• Máy khắc.
• Máy gia công cơ khí.
• Máy tự động hóa.
• Máy đóng gói.
• Thiết bị chế tạo máy.
• Bàn trượt tuyến tính.

Việc lựa chọn thực tế cần căn cứ vào tải trọng, tốc độ, hành trình và yêu cầu độ chính xác.

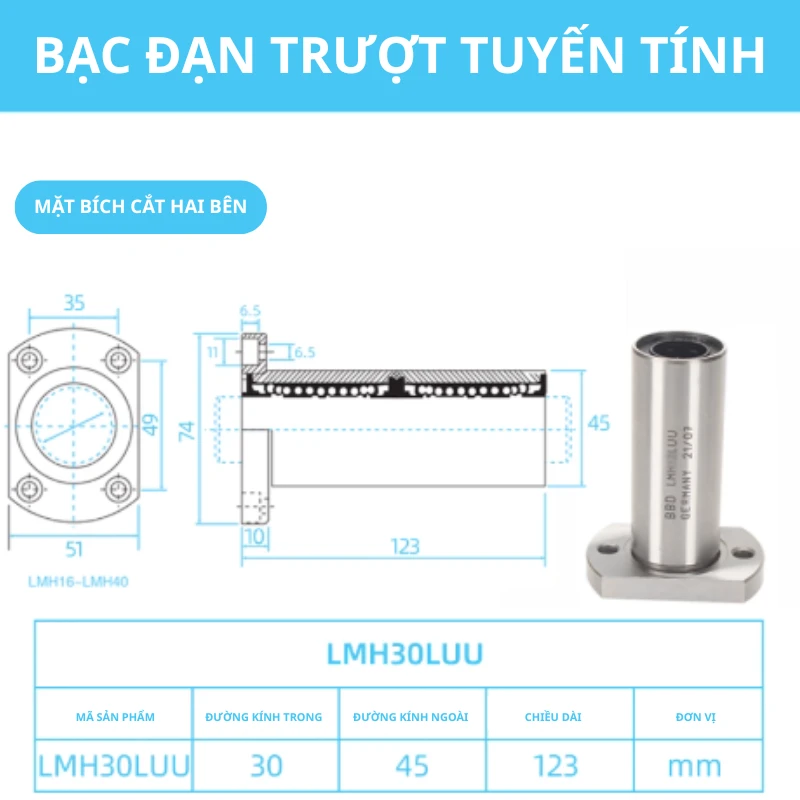

Thông số cơ bản LMH30LUU

Lưu ý: Chiều dài thân, kích thước mặt bích, khoảng cách lỗ, đường kính lỗ bắt vít, vật liệu và tải trọng có thể khác nhau theo nhà sản xuất. Cần kiểm tra bản vẽ kỹ thuật trước khi đặt hàng.

LMH30LUU được ứng dụng ở đâu?

Máy CNC

LMH30LUU có thể được sử dụng trong các cơ cấu dẫn hướng của:

• Máy CNC.
• Máy phay CNC.
• Máy khắc CNC.
• Máy cắt.
• Máy gia công cơ khí.
• Máy CNC DIY.
• Thiết bị gia công chuyên dụng.

Đối với máy CNC, không nên lựa chọn con trượt chỉ dựa vào đường kính trục. Cần tính đồng thời tải trọng, lực gia công, tốc độ, hành trình và độ cứng của kết cấu.

Máy tự động hóa

LMH30LUU có thể được tích hợp trong:

• Bàn trượt.
• Cơ cấu cấp phôi.
• Cơ cấu đẩy sản phẩm.
• Cơ cấu định vị.
• Cơ cấu di chuyển đầu công tác.
• Thiết bị kiểm tra.
• Module tự động hóa.

Thiết bị chế tạo máy

Mặt bích Oval giúp LMH30LUU dễ dàng tích hợp vào những kết cấu máy được thiết kế riêng.

Sản phẩm phù hợp khi hệ thống sử dụng trục dẫn hướng Ø30mm và cần phiên bản thân dài để tăng chiều dài vùng dẫn hướng.

Ưu điểm của con trượt LMH30LUU

LMH30LUU có những ưu điểm nổi bật:

✅ Sử dụng trục dẫn hướng Ø30mm
✅ Thiết kế mặt bích Oval
✅ Phiên bản thân dài
✅ Thuận tiện cố định vào bàn máy
✅ Phù hợp cơ cấu dẫn hướng trục tròn
✅ Có thể sử dụng cho máy CNC
✅ Phù hợp nhiều hệ thống tự động hóa
✅ Dễ tích hợp vào kết cấu máy
✅ Có thể kết hợp với vít me và các cơ cấu truyền động tuyến tính

So sánh LMH30LUU và LMH30UU

Nếu cùng sử dụng trục Ø30mm, điểm khác biệt chính giữa hai phiên bản nằm ở chiều dài thân.

Nên chọn LMH30LUU khi

Bạn cần con trượt mặt bích Oval thân dài và có đủ không gian lắp đặt theo chiều dài.

Nên chọn LMH30UU khi

Bạn ưu tiên kích thước gọn và cơ cấu không yêu cầu vùng dẫn hướng dài.

LMH30LUU có thể kết hợp với vít me không?

Có.

LMH30LUU có thể đảm nhiệm chức năng dẫn hướng, trong khi vít me đảm nhiệm chức năng truyền động tuyến tính.

Một hệ thống điển hình:

Động cơ → Khớp nối → Vít me → Bàn trượt

kết hợp với:

Trục dẫn hướng Ø30mm → LMH30LUU → Dẫn hướng bàn trượt.

Trong đó:

• Động cơ: tạo chuyển động quay.
• Vít me: chuyển đổi chuyển động quay thành chuyển động tuyến tính.
• Trục Ø30mm: tạo đường dẫn hướng.
• LMH30LUU: hỗ trợ dẫn hướng bàn trượt.
• Bàn trượt: mang phôi hoặc đầu công tác.

Khi thiết kế, cần đảm bảo trục dẫn hướng và vít me được căn chỉnh chính xác để hạn chế lực phụ, ma sát và hiện tượng kẹt.

Khi nào nên chọn LMH30LUU?

1. Hệ thống sử dụng trục Ø30mm

Đây là điều kiện đầu tiên cần kiểm tra.

2. Cần mặt bích Oval

Mặt bích giúp cố định trực tiếp con trượt lên bàn hoặc khung máy.

3. Cần thân dài

LMH30LUU phù hợp với cơ cấu cần chiều dài vùng dẫn hướng lớn hơn phiên bản thân ngắn.

4. Thiết kế máy CNC

Có thể sử dụng LMH30LUU cho máy CNC nếu tải trọng và các yêu cầu kỹ thuật phù hợp.

5. Thiết kế máy tự động hóa

Sản phẩm có thể tích hợp trong nhiều cơ cấu chuyển động tuyến tính.

Cách lựa chọn LMH30LUU chính xác

Kiểm tra đường kính trục

LMH30LUU → trục dẫn hướng Ø30mm.

Không nên dùng trục sai kích thước vì có thể gây độ rơ, ma sát hoặc kẹt.

Kiểm tra mặt bích

Cần đối chiếu:

• Kích thước mặt bích.
• Khoảng cách lỗ.
• Đường kính lỗ bắt vít.
• Chiều cao lắp đặt.
• Vị trí tâm trục.

Tính toán tải trọng

Cần tính tổng tải gồm:

• Bàn trượt.
• Phôi.
• Đầu công tác.
• Cụm truyền động.
• Lực gia công.
• Tải lệch tâm.

Xác định hành trình

Chiều dài trục cần đáp ứng toàn bộ hành trình chuyển động.

Kiểm tra độ song song

Nếu dùng hai trục dẫn hướng, cần căn chỉnh song song chính xác để tránh hiện tượng kẹt hoặc tăng ma sát.

Hướng dẫn lắp đặt LMH30LUU

Bước 1: Kiểm tra trục Ø30mm

Đảm bảo trục đúng đường kính, thẳng và có bề mặt làm việc phù hợp.

Bước 2: Vệ sinh

Làm sạch trục và các bề mặt liên quan trước khi lắp.

Bước 3: Đưa LMH30LUU vào trục

Lắp nhẹ nhàng, tránh dùng lực hoặc va đập mạnh.

Bước 4: Cố định mặt bích

Bắt vít mặt bích Oval vào bàn trượt hoặc kết cấu máy.

Bước 5: Căn chỉnh

Kiểm tra độ song song của trục và tương quan giữa trục dẫn hướng với vít me.

Bước 6: Kiểm tra chuyển động

Di chuyển bàn trượt bằng tay để kiểm tra độ trơn.

Bước 7: Chạy thử

Cho hệ thống chạy ở tốc độ thấp trước khi tăng tốc độ và tải.

Bảo dưỡng con trượt LMH30LUU

Để duy trì hoạt động ổn định, nên kiểm tra định kỳ:

Vệ sinh trục

Loại bỏ bụi, phoi kim loại và chất bẩn trên bề mặt trục.

Kiểm tra độ rơ

Nếu xuất hiện độ rơ bất thường, cần kiểm tra cả con trượt và trục dẫn hướng.

Kiểm tra mặt bích

Đảm bảo các vít cố định không bị lỏng.

Theo dõi chuyển động

Cần kiểm tra khi xuất hiện:

• Tiếng ồn bất thường.
• Chuyển động giật.
• Ma sát tăng.
• Kẹt.
• Độ rơ lớn.

Bôi trơn

Sử dụng chất bôi trơn tương thích với con trượt và môi trường làm việc.

Những lỗi thường gặp khi sử dụng LMH30LUU

Sai đường kính trục: LMH30LUU cần sử dụng đúng trục Ø30mm.

Trục bị cong: Có thể làm con trượt chuyển động nặng hoặc không đều.

Hai trục không song song: Có thể gây tăng ma sát và kẹt bàn trượt.

Mặt bích lắp lệch: Có thể tạo tải phụ lên con trượt.

Không vệ sinh định kỳ: Bụi và phoi có thể ảnh hưởng đến chuyển động.

Tải vượt thiết kế: Có thể làm giảm tuổi thọ của con trượt và trục dẫn hướng.

Câu hỏi thường gặp về LMH30LUU

LMH30LUU dùng trục bao nhiêu?

LMH30LUU sử dụng trục dẫn hướng tròn Ø30mm.

LMH30LUU là thân dài hay thân ngắn?

LMH30LUU là phiên bản thân dài.

LMH30LUU có mặt bích không?

Có. Sản phẩm có mặt bích dạng Oval để thuận tiện cố định vào máy.

LMH30LUU có dùng cho máy CNC không?

Có thể sử dụng cho máy CNC nếu tải trọng, tốc độ, hành trình và độ chính xác phù hợp.

LMH30LUU có kết hợp với vít me được không?

Có. Con trượt đảm nhiệm dẫn hướng, trong khi vít me đảm nhiệm truyền động.

LMH30LUU khác LMH30UU như thế nào?

Cả hai đều dành cho trục Ø30mm và có mặt bích Oval; LMH30LUU có thân dài, trong khi LMH30UU là phiên bản thân ngắn.

Mua con trượt LMH30LUU tại Raybi.vn

Nếu bạn đang tìm con trượt tròn mặt bích Oval thân dài LMH30LUU, Raybi.vn có thể hỗ trợ tư vấn dựa trên đường kính trục, tải trọng và kết cấu máy.

Các sản phẩm liên quan gồm:

• Con trượt tuyến tính.
• Bạc trượt tròn.
• Trục dẫn hướng.
• Ray trượt tuyến tính.
• Trục vít me.
• Gối đỡ vít me.
• Linh kiện máy CNC.
• Linh kiện cơ khí.
• Phụ kiện tự động hóa.

Để lựa chọn đúng model, khách hàng có thể gửi model đang sử dụng, đường kính trục, kích thước mặt bích, hành trình, tải trọng hoặc hình ảnh cơ cấu để được tư vấn.
