Thông tin sản phẩm

Con trượt tròn mặt bích tròn thân dài LMF35LUU – Giải pháp dẫn hướng tuyến tính cho máy CNC và tự động hóa

Trong các hệ thống tự động hóa công nghiệp, máy CNC, máy gia công chính xác và thiết bị cơ khí, chuyển động tuyến tính ổn định là yếu tố quan trọng để đảm bảo độ chính xác và độ bền của máy. Con trượt tròn mặt bích tròn thân dài LMF35LUU là lựa chọn phù hợp cho các cơ cấu sử dụng trục dẫn hướng Ø35 mm, đặc biệt khi cần một bộ phận dẫn hướng có thiết kế mặt bích để lắp đặt chắc chắn.

Với cấu trúc dạng linear bearing có mặt bích tròn, chiều dài thân lớn và hai phớt bảo vệ, LMF35LUU hỗ trợ giảm ma sát giữa trục và bạc trượt, giúp cơ cấu chuyển động tuyến tính êm và ổn định.

1. Con trượt tròn LMF35LUU là gì?

LMF35LUU là con trượt tròn dạng vòng bi tuyến tính mặt bích tròn, thân dài, được thiết kế để làm việc trên trục tròn đường kính 35 mm.

Điểm nổi bật của dòng LMF là phần mặt bích tròn tích hợp, cho phép cố định trực tiếp con trượt lên khung máy hoặc cụm gá bằng các lỗ bắt vít. Phiên bản LUU thuộc kiểu thân dài và có phớt ở hai đầu, giúp hạn chế bụi bẩn xâm nhập vào bên trong.

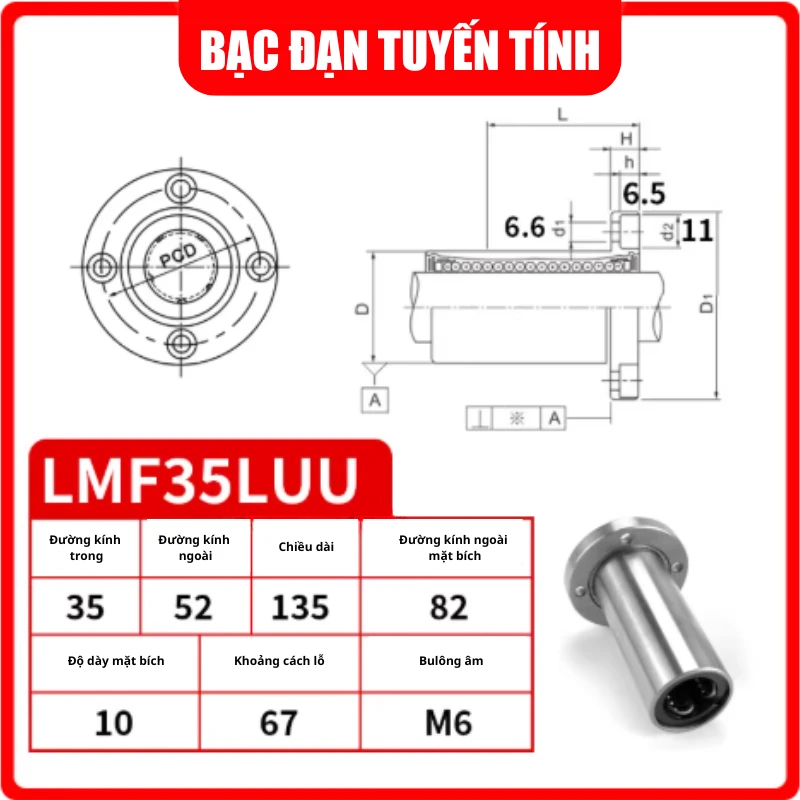

Thông số cơ bản LMF35LUU

Các bảng thông số kỹ thuật của nhiều nhà sản xuất/nhà cung cấp đều xác nhận kích thước Ø35 × Ø52 × 135 mm và tải động cơ bản khoảng 2.650 N; giá trị tải tĩnh có thể khác nhau nhẹ theo tiêu chuẩn/catalog của từng nhà sản xuất.

Lưu ý: Khi thay thế hoặc đặt mua LMF35LUU, nên đối chiếu bản vẽ thực tế, kích thước lỗ bắt vít và yêu cầu tải của máy thay vì chỉ dựa vào tên model.

2. Ưu điểm nổi bật của con trượt LMF35LUU

Mặt bích tròn – dễ cố định

Thiết kế mặt bích giúp LMF35LUU có thể được bắt trực tiếp vào cụm gá hoặc khung máy. Đây là ưu điểm đáng chú ý khi không gian lắp đặt yêu cầu con trượt phải được cố định chắc chắn theo phương vuông góc với trục.

Thân dài tăng khả năng dẫn hướng

So với loại con trượt thân ngắn, phiên bản LMF35LUU có chiều dài khoảng 135 mm, tạo vùng tiếp xúc dẫn hướng dài hơn trên trục Ø35 mm. Điều này phù hợp với các cơ cấu cần chuyển động tuyến tính ổn định.

Chuyển động tuyến tính êm

Cấu trúc vòng bi tuyến tính sử dụng các viên bi tuần hoàn để tạo chuyển động giữa trục và con trượt, giúp giảm ma sát so với cơ cấu trượt trực tiếp. Dòng LMF được sử dụng phổ biến trong các cơ cấu dẫn hướng tuyến tính.

Có phớt bảo vệ hai đầu

Ký hiệu UU thường được sử dụng để chỉ cấu hình có phớt/lau bụi ở hai phía. Cấu trúc này giúp hạn chế bụi và tạp chất đi vào vùng bi, từ đó hỗ trợ duy trì chuyển động ổn định trong quá trình sử dụng.

3. LMF35LUU phù hợp với những ứng dụng nào?

Con trượt tròn mặt bích LMF35LUU có thể được sử dụng trong nhiều cơ cấu chuyển động tuyến tính, chẳng hạn:

• Máy CNC và máy gia công cơ khí.
• Máy tự động hóa công nghiệp.
• Máy cắt, máy khắc và máy chế tạo linh kiện.
• Cơ cấu trượt của robot công nghiệp.
• Máy đóng gói và dây chuyền sản xuất.
• Thiết bị kiểm tra, đo lường.
• Cơ cấu nâng hạ và định vị tuyến tính.
• Máy lắp ráp tự động.
• Các hệ thống dẫn hướng sử dụng trục tròn Ø35 mm.

Đặc biệt, LMF35LUU phù hợp khi thiết kế cần con trượt thân dài + mặt bích tròn + trục dẫn hướng Ø35 mm.

4. Vì sao nên chọn LMF35LUU thay vì con trượt thân ngắn?

Theo dữ liệu catalog, LMF35LUU có chiều dài khoảng 135 mm, trong khi LMF35UU có chiều dài khoảng 70 mm, vì vậy cần lựa chọn theo không gian lắp đặt và yêu cầu dẫn hướng của từng máy.

5. Cách chọn đúng con trượt tròn LMF35LUU

Trước khi đặt mua, khách hàng nên kiểm tra 5 yếu tố quan trọng:

1. Đường kính trục:
LMF35LUU sử dụng cho trục Ø35 mm. Không nên lựa chọn chỉ dựa vào đường kính ngoài của con trượt.

2. Chiều dài lắp đặt:
Thân sản phẩm dài khoảng 135 mm, vì vậy cần đảm bảo khung máy đủ không gian.

3. Kích thước mặt bích:
Kiểm tra vị trí và kích thước các lỗ bắt vít để đảm bảo tương thích với cụm gá.

4. Tải trọng:
Tải động cơ bản của LMF35LUU được các catalog tham khảo công bố ở mức khoảng 2.650 N. Khi thiết kế thực tế cần tính đến tải, va đập, tốc độ, gia tốc và điều kiện làm việc.

5. Trục dẫn hướng:
Chất lượng và độ chính xác của trục Ø35 mm ảnh hưởng trực tiếp đến độ êm, độ rơ và tuổi thọ của con trượt.

6. LMF35LUU có bền không?

Độ bền của LMF35LUU không chỉ phụ thuộc vào bản thân con trượt mà còn phụ thuộc vào chất lượng trục dẫn hướng, tải trọng, độ đồng tâm, tốc độ chuyển động, bôi trơn và môi trường làm việc.

Một hệ thống được lắp đặt đúng độ đồng tâm, sử dụng trục phù hợp và bảo dưỡng hợp lý sẽ giúp con trượt hoạt động ổn định hơn.

Đối với máy làm việc liên tục, nhiều bụi hoặc có nguy cơ nhiễm bẩn, cần đặc biệt chú ý đến khả năng bảo vệ của phớt và lịch bảo dưỡng.

7. So sánh LMF35LUU với một số dòng con trượt tròn khác

Nếu hệ thống đã sử dụng trục Ø35 mm và cần vùng dẫn hướng dài, LMF35LUU là model đáng cân nhắc. Nếu không gian chiều dài bị giới hạn, có thể xem xét phiên bản thân ngắn tương ứng.

8. Những lỗi thường gặp khi lắp LMF35LUU

Một con trượt tốt nhưng lắp đặt không chính xác vẫn có thể gây ra hiện tượng rơ, kẹt, chuyển động không êm hoặc nhanh xuống cấp.

Một số lỗi cần tránh:

• Dùng trục không đúng đường kính.
• Trục bị cong hoặc sai độ thẳng.
• Hai gối đỡ trục không đồng tâm.
• Siết vít mặt bích quá mức.
• Không vệ sinh trục trước khi lắp.
• Thiếu hoặc sử dụng dầu/mỡ bôi trơn không phù hợp.
• Để bụi, phoi kim loại hoặc dị vật lọt vào vùng dẫn hướng.
• Không kiểm tra tải thực tế trước khi lựa chọn model.

Mẹo: Sau khi lắp, nên di chuyển con trượt bằng tay trên toàn bộ vùng làm việc để kiểm tra độ rơ và hiện tượng kẹt trước khi đưa máy vào vận hành.

9. Mua con trượt tròn mặt bích tròn thân dài LMF35LUU ở đâu?

Nếu bạn đang cần con trượt tròn LMF35LUU cho máy CNC, máy tự động hóa hoặc cơ cấu dẫn hướng tuyến tính, hãy cung cấp cho Raybi các thông tin như:

• Model đang sử dụng.
• Đường kính trục.
• Kích thước con trượt cũ.
• Số lượng cần mua.
• Hình ảnh vị trí lắp đặt nếu có.

Đội ngũ tư vấn có thể hỗ trợ đối chiếu model và lựa chọn sản phẩm phù hợp với hệ thống của bạn.

📞 Liên hệ tư vấn

RAYBI.VN – Tư vấn con trượt tròn, vòng bi tuyến tính và linh kiện cơ khí

Hotline/Zalo: 0376.008.998

👉 Cần LMF35LUU? Hãy liên hệ ngay 0376.008.998 để được tư vấn model, kiểm tra kích thước và báo giá nhanh.

Câu hỏi thường gặp về LMF35LUU

LMF35LUU dùng trục bao nhiêu?
→ LMF35LUU dùng cho trục dẫn hướng Ø35 mm.

LMF35LUU có phải loại mặt bích tròn không?
→ Có. Đây là dòng linear bearing mặt bích tròn, thiết kế thân dài.

Kích thước LMF35LUU bao nhiêu?
→ Kích thước chính thường được công bố là Ø35 × Ø52 × 135 mm.

LMF35LUU có phớt hai đầu không?
→ Ký hiệu UU trong dòng này chỉ cấu hình có phớt/lau bụi hai phía.

LMF35LUU dùng cho máy CNC được không?
→ Có thể sử dụng trong các hệ thống dẫn hướng tuyến tính của máy CNC và tự động hóa khi tải, tốc độ, độ chính xác và kích thước lắp đặt đáp ứng yêu cầu thiết kế.
