Thông tin sản phẩm

Con trượt tròn mặt bích vuông thân dài LMK16LUU – Bạc dẫn hướng tuyến tính Ø16mm cho máy CNC và tự động hóa

Trong các hệ thống cơ khí chính xác, tự động hóa, máy CNC, robot và thiết bị sản xuất, chuyển động tuyến tính ổn định là yếu tố quan trọng để đảm bảo cơ cấu vận hành chính xác, hạn chế rung lắc và giảm ma sát.

Con trượt tròn mặt bích vuông thân dài LMK16LUU là dòng bạc trượt tuyến tính mặt bích vuông thân dài, sử dụng cho trục dẫn hướng Ø16mm. Thiết kế thân dài giúp tăng vùng dẫn hướng, trong khi mặt bích vuông cho phép cố định trực tiếp vào tấm gá, phù hợp với nhiều cơ cấu máy có không gian lắp đặt vừa và nhỏ.

Nếu bạn đang tìm con trượt LMK16LUU, bạc tuyến tính Ø16mm mặt bích vuông thân dài, bài viết dưới đây sẽ giúp bạn hiểu rõ thông số, ưu điểm, ứng dụng và cách lựa chọn sản phẩm.

1. Con trượt LMK16LUU là gì?

LMK16LUU là bạc dẫn hướng tuyến tính dạng tròn, có mặt bích vuông và thân dài, được thiết kế để làm việc với trục dẫn hướng Ø16mm.

Ý nghĩa mã sản phẩm:

• LM: dòng bạc trượt tuyến tính.
• K: kiểu mặt bích vuông.
• 16: đường kính trục sử dụng Ø16mm.
• LUU: phiên bản thân dài, cấu hình có phớt hai đầu.

So với LMK16UU, LMK16LUU có thân dài hơn, tạo vùng tiếp xúc dẫn hướng lớn hơn và phù hợp với những cơ cấu yêu cầu độ ổn định tốt trong quá trình chuyển động.

LMK16LUU thường được lựa chọn cho:

• Trục dẫn hướng Ø16mm.
• Máy CNC mini.
• Máy tự động hóa.
• Máy đóng gói.
• Máy lắp ráp.
• Robot.
• Máy khắc.
• Thiết bị kiểm tra.
• Cơ cấu cấp phôi.
• Module chuyển động tuyến tính.

2. Thông số kỹ thuật Con trượt LMK16LUU

Lưu ý: Thông số trên mang tính tham khảo theo cấu hình LMK16LUU phổ biến. Kích thước, dung sai, tải trọng và vật liệu có thể khác nhau tùy nhà sản xuất. Khi thay thế linh kiện hoặc gia công tấm gá, nên đối chiếu catalogue của đúng sản phẩm.

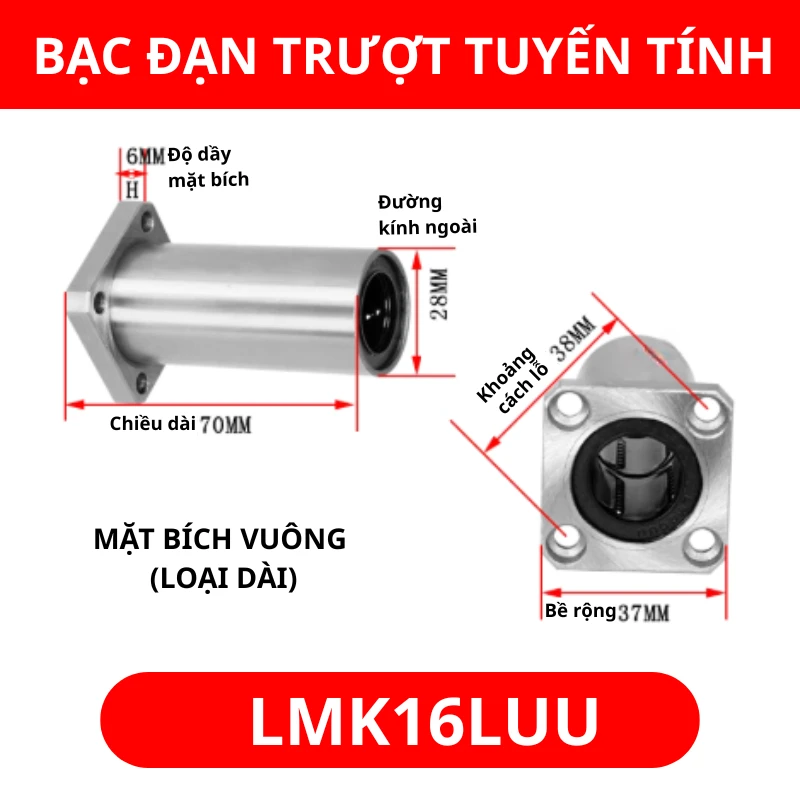

3. Cấu tạo của LMK16LUU

Thân bạc đường kính khoảng 26mm

LMK16LUU có đường kính ngoài thân phổ biến khoảng 26mm, phù hợp với trục dẫn hướng Ø16mm.

Kích thước này giúp sản phẩm phù hợp với các cơ cấu cần tiết kiệm không gian nhưng vẫn yêu cầu dẫn hướng bằng bạc bi tuyến tính.

Thân dài khoảng 70mm

LMK16LUU thuộc nhóm Long Type.

Thân dài tạo vùng dẫn hướng lớn hơn so với phiên bản LMK16UU tiêu chuẩn, hỗ trợ cơ cấu hoạt động ổn định khi được lắp đặt và căn chỉnh chính xác.

Hệ thống bi tuần hoàn

Các viên bi bên trong bạc di chuyển tuần hoàn khi con trượt di chuyển trên trục.

Cấu hình phổ biến của LMK16LUU có 4 mạch bi, giúp giảm ma sát và hỗ trợ chuyển động tịnh tiến.

Mặt bích vuông

Mặt bích vuông giúp cố định bạc trực tiếp lên tấm gá bằng vít hoặc bu lông phù hợp.

Thiết kế này đặc biệt tiện lợi khi kết cấu máy sử dụng các tấm gá vuông hoặc module cơ khí tiêu chuẩn.

Phớt UU hai đầu

Phiên bản UU thường có phớt hai đầu, giúp hạn chế bụi và tạp chất xâm nhập vào đường bi, đồng thời hỗ trợ duy trì chất bôi trơn.

4. Ưu điểm nổi bật của Con trượt LMK16LUU

1. Sử dụng trục Ø16mm

LMK16LUU được thiết kế cho trục dẫn hướng Ø16mm, phù hợp với nhiều thiết bị tự động hóa nhỏ gọn.

2. Thiết kế thân dài

Chiều dài khoảng 70mm giúp tăng vùng dẫn hướng so với dòng thân tiêu chuẩn.

3. Mặt bích vuông tiện lợi

Mặt bích tích hợp giúp việc lắp đặt vào tấm gá đơn giản hơn so với bạc trụ không có mặt bích.

4. Kết cấu nhỏ gọn

Đường kính ngoài khoảng 26mm giúp LMK16LUU phù hợp với những thiết kế hạn chế không gian.

5. Bi tuần hoàn

Hệ thống bi giúp giảm ma sát và hỗ trợ chuyển động tuyến tính tương đối êm.

6. Ứng dụng đa dạng

LMK16LUU có thể sử dụng trong:

• Máy CNC mini.
• Máy khắc.
• Máy in.
• Máy đóng gói.
• Máy lắp ráp.
• Robot.
• Máy tự động hóa.
• Thiết bị kiểm tra.

5. LMK16LUU được ứng dụng ở đâu?

Máy CNC mini

Sản phẩm phù hợp với các cơ cấu sử dụng trục Ø16mm và tải trọng vừa phải.

Máy khắc

Có thể sử dụng trong cơ cấu di chuyển đầu khắc hoặc các module dẫn hướng.

Máy tự động hóa

Ứng dụng trong cơ cấu cấp phôi, đẩy sản phẩm, định vị và chuyển động tuyến tính.

Máy đóng gói

Phù hợp với cơ cấu di chuyển các bộ phận máy hoặc định vị sản phẩm.

Máy lắp ráp

Có thể sử dụng trong cơ cấu tịnh tiến của các thiết bị lắp ráp tự động.

Robot và thiết bị kiểm tra

Kích thước nhỏ giúp LMK16LUU phù hợp với những cơ cấu cần tối ưu không gian.

6. So sánh LMK16LUU với LMK16UU

Khi nào nên chọn LMK16LUU?

Nếu cơ cấu cần:

Trục Ø16mm + mặt bích vuông + thân dài + vùng dẫn hướng lớn, LMK16LUU là lựa chọn phù hợp.

Nếu máy bị giới hạn chiều dài, có thể cân nhắc LMK16UU.

7. So sánh LMK16LUU với LMF16LUU

👉 Nếu thiết kế máy sử dụng mặt bích vuông, LMK16LUU là lựa chọn cần ưu tiên.

8. Ưu điểm và hạn chế của LMK16LUU

Ưu điểm

• Dùng trục Ø16mm.
• Kích thước nhỏ gọn.
• Thân dài.
• Mặt bích vuông.
• 4 mạch bi tuần hoàn.
• Hỗ trợ chuyển động tuyến tính.
• Dễ gá lắp.
• Phù hợp máy CNC mini.
• Phù hợp tự động hóa.
• Có phớt hai đầu.
• Chi phí thường phù hợp cho các cơ cấu nhỏ.

Hạn chế

• Tải trọng thấp hơn các model dùng trục lớn.
• Không phù hợp với tải nặng.
• Thân dài hơn loại LMK16UU.
• Cần căn chỉnh trục chính xác.
• Không phù hợp môi trường nhiều bụi/phoi nếu không có che chắn.
• Không nên vận hành vượt tải thiết kế.

9. Hướng dẫn lựa chọn LMK16LUU đúng cách

Bước 1: Kiểm tra đường kính trục

LMK16LUU → trục Ø16mm.

Đây là thông số đầu tiên cần xác nhận.

Bước 2: Kiểm tra kích thước

Cần kiểm tra:

• Đường kính trong Ø16mm.
• Đường kính ngoài khoảng 26mm.
• Chiều dài khoảng 70mm.
• Kích thước mặt bích.
• PCD.
• Lỗ bắt vít.

Bước 3: Xác định tải trọng

Cần tính:

• Khối lượng tải.
• Hướng tải.
• Tốc độ.
• Gia tốc.
• Tải va đập.
• Số lượng bạc.
• Khoảng cách giữa các bạc.
• Hành trình chuyển động.

Tải động khoảng 530N và tải tĩnh khoảng 790N là thông số tham khảo, không nên sử dụng trực tiếp làm tải làm việc tối đa.

Bước 4: Kiểm tra trục dẫn hướng

Trục Ø16mm nên đảm bảo:

• Đúng đường kính.
• Độ thẳng tốt.
• Bề mặt phù hợp.
• Không xước.
• Không cong.
• Độ cứng phù hợp.
• Cố định chắc chắn.

10. Làm sao để LMK16LUU chuyển động êm?

Không chỉ bạc quyết định độ êm. Trục dẫn hướng và cách lắp đặt cũng đóng vai trò rất lớn.

Khi dùng hai trục, cần đảm bảo:

Hai trục song song → cùng cao độ → tấm gá phẳng → bạc đồng tâm.

Nếu trục bị lệch:

Lệch trục → tăng ma sát → chuyển động nặng → nhiệt tăng → bạc nhanh mòn.

Đặc biệt với bạc thân dài, việc căn chỉnh càng cần được chú trọng.

11. Những lỗi cần tránh khi sử dụng LMK16LUU

❌ Dùng sai đường kính trục

LMK16LUU phải sử dụng với trục Ø16mm.

❌ Không kiểm tra chiều dài

Thân dài khoảng 70mm cần được tính toán trước khi thiết kế.

❌ Tấm gá không phẳng

Có thể tạo lực ép lệch lên bạc.

❌ Siết bu lông không đều

Nên siết đối xứng để hạn chế biến dạng.

❌ Hai trục không song song

Có thể làm bạc chạy nặng hoặc bị kẹt.

❌ Chọn sản phẩm mà không tính tải

Cần tính tải động, tải tĩnh và tải khi tăng tốc.

❌ Không bảo vệ khỏi bụi

Bụi, phoi và tạp chất có thể ảnh hưởng đến tuổi thọ hệ thống bi.

12. Bảo trì Con trượt LMK16LUU

Để LMK16LUU hoạt động ổn định, nên:

Vệ sinh trục

Loại bỏ bụi và tạp chất trên bề mặt trục.

Kiểm tra bạc

Theo dõi tiếng ồn, độ rơ và độ êm.

Kiểm tra mặt bích

Đảm bảo các vít/bu lông không bị lỏng.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với bạc và điều kiện làm việc.

Kiểm tra định kỳ

Nếu xuất hiện rung, tiếng kêu hoặc chuyển động không đều, nên kiểm tra cả bạc và trục dẫn hướng.

13. Câu hỏi thường gặp về LMK16LUU

LMK16LUU dùng trục bao nhiêu?

LMK16LUU sử dụng trục dẫn hướng Ø16mm.

LMK16LUU là mặt bích vuông hay tròn?

LMK16LUU là mặt bích vuông.

LMK16LUU có phải loại thân dài không?

Có. Đây là phiên bản Long Type.

LMK16LUU dài bao nhiêu?

Chiều dài phổ biến khoảng 70mm.

Đường kính ngoài LMK16LUU bao nhiêu?

Đường kính ngoài thân phổ biến khoảng 26mm.

LMK16LUU có bao nhiêu mạch bi?

Cấu hình phổ biến có 4 mạch bi.

LMK16LUU có phớt không?

Có. Phiên bản UU thường có phớt ở hai đầu.

LMK16LUU có dùng cho máy CNC không?

Có thể sử dụng cho máy CNC mini và các cơ cấu có tải phù hợp với trục Ø16mm.

LMK16LUU có phù hợp tự động hóa không?

Có. Đây là dòng bạc phù hợp với nhiều cơ cấu tự động hóa nhỏ gọn.

14. So sánh LMK16LUU với LMK20LUU, LMK25LUU và LMK30LUU

Chọn nhanh

• LMK16LUU: cơ cấu nhỏ, trục Ø16mm.
• LMK20LUU: cơ cấu nhỏ – trung bình, trục Ø20mm.
• LMK25LUU: cơ cấu trung bình, trục Ø25mm.
• LMK30LUU: cơ cấu lớn hơn, trục Ø30mm.

👉 Đường kính trục là tiêu chí đầu tiên. Sau đó cần kiểm tra tải, tốc độ, hành trình và không gian lắp đặt.

15. Mua Con trượt tròn mặt bích vuông thân dài LMK16LUU ở đâu?

Nếu bạn đang tìm Con trượt tròn mặt bích vuông thân dài LMK16LUU để thay thế linh kiện hoặc lắp đặt cho hệ thống mới, hãy kiểm tra kỹ:

• Trục dẫn hướng Ø16mm.
• Đường kính ngoài.
• Chiều dài thân.
• Kích thước mặt bích.
• PCD lỗ.
• Lỗ bắt vít.
• Tải trọng.
• Hành trình.
• Tốc độ.
• Môi trường làm việc.

Raybi.vn hỗ trợ tư vấn các loại bạc trượt tuyến tính, con trượt dẫn hướng và linh kiện cơ khí tự động hóa.

📞 Liên hệ tư vấn LMK16LUU

Hotline: 0376.008.998

Bạn có thể liên hệ để được hỗ trợ:

• Con trượt LMK16LUU.
• Bạc trượt tuyến tính Ø16mm.
• Bạc mặt bích vuông thân dài.
• Trục dẫn hướng Ø16mm.
• Kích thước lỗ gá.
• Model tương đương.
• Số lượng cần sử dụng.
• Giải pháp dẫn hướng tuyến tính.

👉 Đang cần LMK16LUU? Gọi ngay 0376.008.998 để được tư vấn đúng model, đúng kích thước và phù hợp với cơ cấu máy.

Raybi.vn – Đồng hành cùng doanh nghiệp trong giải pháp linh kiện cơ khí và tự động hóa.

16. Kết luận

Con trượt tròn mặt bích vuông thân dài LMK16LUU là giải pháp dẫn hướng nhỏ gọn dành cho các hệ thống sử dụng trục Ø16mm, đặc biệt phù hợp khi cần mặt bích vuông, thân dài và kết cấu tiết kiệm không gian.

Với cấu hình phổ biến Ø16mm trong, Ø26mm ngoài, chiều dài khoảng 70mm và 4 mạch bi, LMK16LUU có thể đáp ứng nhiều ứng dụng trong máy CNC mini, máy khắc, tự động hóa, máy đóng gói, robot và cơ cấu chuyển động tuyến tính.

Để đạt hiệu quả vận hành tốt, cần chọn đúng trục, tính toán tải phù hợp, căn chỉnh chính xác và bảo trì định kỳ.
