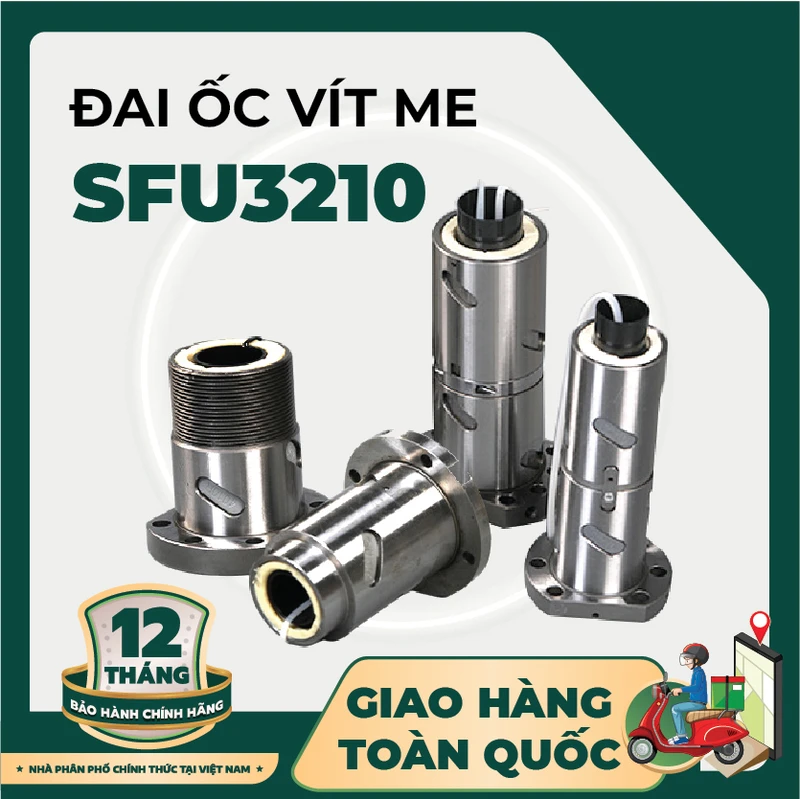

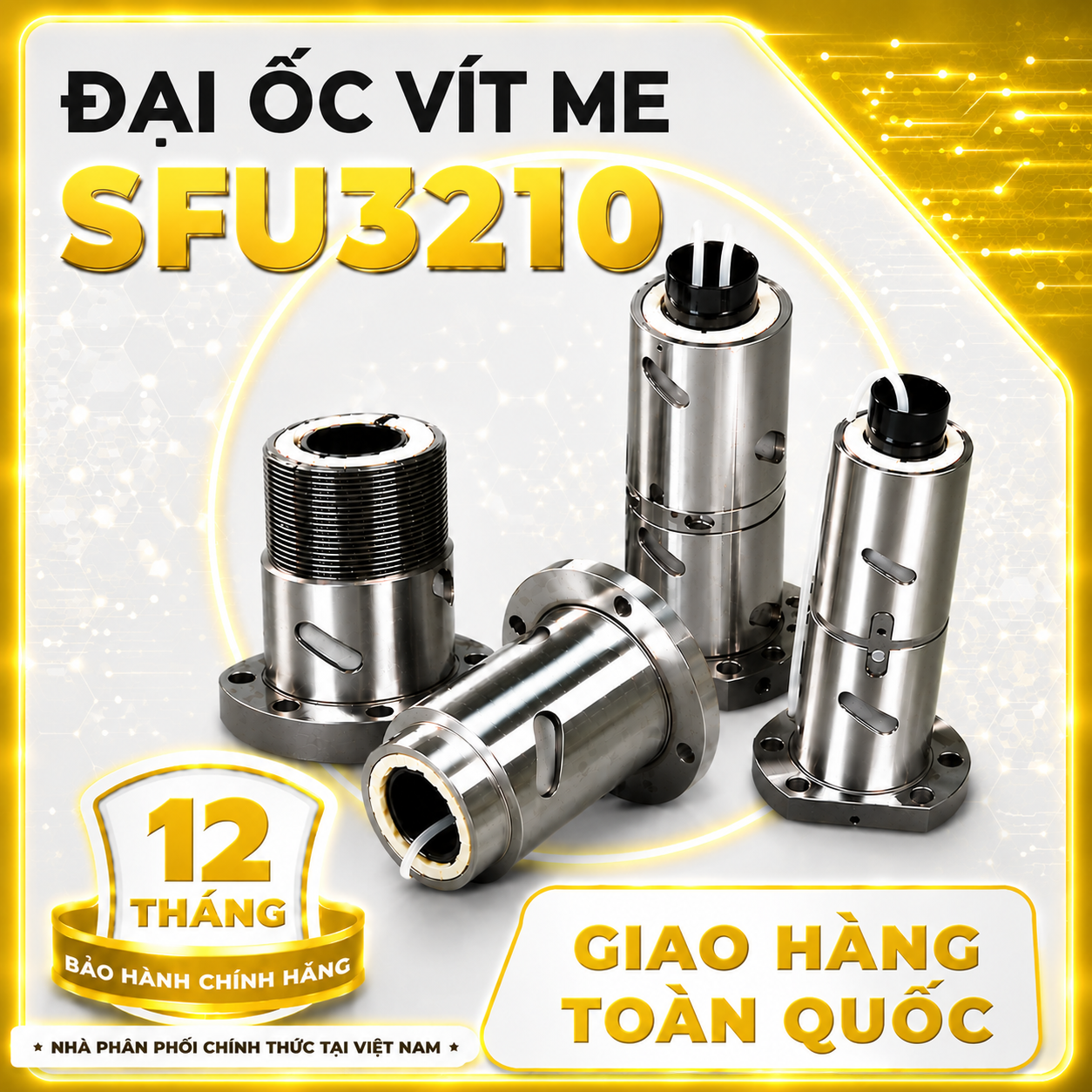

Đai ốc vít me SFU3210 – Giải pháp truyền động tuyến tính tốc độ cao cho máy CNC và tự động hóa

Trong các hệ thống truyền động tuyến tính, đai ốc vít me bi là bộ phận quan trọng phối hợp với trục vít me để biến chuyển động quay của động cơ thành chuyển động tịnh tiến. Việc lựa chọn đúng model đai ốc giúp hệ thống vận hành ổn định, giảm ma sát và đáp ứng tốt yêu cầu về tốc độ, độ chính xác cũng như tải trọng.

Đai ốc vít me SFU3210 thuộc dòng đai ốc vít me bi SFU, được sử dụng cùng trục vít me có cấu hình đường kính danh nghĩa 32 mm, bước vít 10 mm. So với các model SFU3205 cùng đường kính, SFU3210 có bước vít lớn hơn, phù hợp để cân nhắc cho những cơ cấu cần tốc độ dịch chuyển tuyến tính cao hơn trên mỗi vòng quay.

1. Đai ốc vít me SFU3210 là gì?

SFU3210 là model đai ốc vít me bi thuộc dòng SFU.

Ý nghĩa cơ bản của mã sản phẩm:

• SFU: dòng vít me bi tiêu chuẩn.
• 32: đường kính danh nghĩa của trục vít me khoảng 32 mm.
• 10: bước vít 10 mm.

Với bước vít 10 mm, về mặt lý thuyết, mỗi vòng quay của trục vít tạo ra khoảng 10 mm chuyển động tuyến tính của đai ốc.

Đây là thông số đáng chú ý đối với các hệ thống cần tốc độ di chuyển tốt mà vẫn muốn sử dụng cơ cấu vít me bi.

Lưu ý: Thông số kích thước, tải trọng, cấp chính xác, preload và cấu hình hồi bi có thể khác nhau tùy phiên bản sản phẩm. Khi thay thế, cần đối chiếu đúng bản vẽ hoặc thông số kỹ thuật thực tế.

2. Thông số kỹ thuật tham khảo của đai ốc SFU3210

Lưu ý: Không nên chỉ dựa vào tên SFU3210 để xác định khả năng thay thế. Các thông số như đường kính ngoài đai ốc, chiều dài, kích thước lỗ lắp, tải động/tĩnh và preload cần được kiểm tra trước khi mua.

3. Nguyên lý hoạt động của SFU3210

Đai ốc SFU3210 hoạt động cùng trục vít me dựa trên cơ cấu bi tuần hoàn.

Quá trình truyền động có thể hình dung:

Động cơ → Khớp nối → Trục vít me 3210 → Bi tuần hoàn → Đai ốc SFU3210 → Bàn máy

Khi động cơ quay, trục vít me quay theo. Các viên bi nằm giữa rãnh trục vít và đai ốc thực hiện chuyển động lăn, sau đó tuần hoàn trở lại thông qua đường hồi bi.

Nhờ đó, chuyển động quay được chuyển thành chuyển động tuyến tính của đai ốc.

Khi được lắp đặt và bôi trơn đúng cách, cơ cấu vít me bi có thể mang lại chuyển động ổn định và hiệu quả cho nhiều hệ thống máy móc.

4. Ưu điểm nổi bật của đai ốc vít me SFU3210

4.1. Bước vít 10 mm

Đây là đặc điểm đáng chú ý nhất của SFU3210.

Với bước 10 mm, đai ốc có thể tạo ra khoảng 10 mm hành trình cho mỗi vòng quay của trục vít về mặt lý thuyết.

Điều này giúp SFU3210 phù hợp để cân nhắc trong những cơ cấu ưu tiên tốc độ dịch chuyển.

4.2. Đường kính 32 mm

Kích thước danh nghĩa 32 mm tạo ra cấu hình phù hợp với nhiều hệ thống truyền động CNC và tự động hóa có yêu cầu cao hơn về kích thước trục so với các model 20–25 mm.

4.3. Chuyển động bằng bi tuần hoàn

Bi tuần hoàn giúp giảm ma sát lăn và hỗ trợ chuyển động mượt hơn so với cơ cấu ren trượt thông thường.

4.4. Dễ tích hợp vào hệ thống tự động hóa

SFU3210 có thể kết hợp với:

• Động cơ servo.
• Động cơ bước.
• Khớp nối.
• Gối đỡ BK/BF.
• Ray dẫn hướng.
• Bàn trượt tuyến tính.
• Cảm biến hành trình.

4.5. Phù hợp nhiều loại máy

Tùy thiết kế, SFU3210 có thể được sử dụng trong máy CNC, máy tự động hóa, thiết bị định vị và nhiều cơ cấu chuyển động tuyến tính khác.

5. SFU3210 được sử dụng ở đâu?

Máy CNC

SFU3210 có thể được sử dụng cho các cơ cấu CNC cần chuyển động tuyến tính với bước vít 10 mm, nếu các thông số tải và tốc độ phù hợp.

Máy khắc CNC

Đai ốc vít me bi có thể được sử dụng trong cơ cấu di chuyển bàn máy hoặc cụm đầu công tác.

Máy tự động hóa

Các ứng dụng phổ biến gồm:

• Bàn trượt tự động.
• Cơ cấu định vị.
• Cơ cấu nâng hạ.
• Cơ cấu đẩy.
• Máy lắp ráp.
• Máy đóng gói.
• Thiết bị kiểm tra.
• Cơ cấu servo tuyến tính.

Thiết bị cơ khí chuyên dụng

SFU3210 cũng có thể được lựa chọn cho các thiết bị được thiết kế riêng khi đáp ứng yêu cầu về tải trọng, tốc độ, hành trình và không gian lắp đặt.

6. So sánh SFU3210 và SFU3205

Hai model này có cùng đường kính danh nghĩa nhưng khác bước vít.

Nên chọn SFU3210 hay SFU3205?

Chọn SFU3210 khi hệ thống ưu tiên tốc độ dịch chuyển và hành trình lớn trên mỗi vòng quay.

Chọn SFU3205 khi cần ưu tiên khả năng truyền lực và độ phân giải chuyển động cao hơn.

Tuy nhiên, đây chỉ là định hướng cơ bản. Lựa chọn thực tế cần dựa trên tải, tốc độ quay, độ chính xác, hành trình và thiết kế máy.

7. SFU3210 có phù hợp với máy CNC không?

Có thể, nếu các thông số của máy phù hợp với cấu hình 3210.

Trước khi sử dụng, nên kiểm tra:

• Tải trọng trục.
• Chiều dài hành trình.
• Tốc độ di chuyển.
• Tốc độ quay tối đa.
• Công suất động cơ.
• Độ chính xác cần đạt.
• Kích thước không gian lắp đặt.
• Độ cứng của hệ thống.
• Cấp chính xác vít me.
• Preload và độ rơ.

Đặc biệt, với bước 10 mm, cần tính toán mối quan hệ giữa tốc độ quay của động cơ và tốc độ tuyến tính để đảm bảo hệ thống đáp ứng đúng yêu cầu.

8. Khi nào cần thay đai ốc vít me SFU3210?

Đai ốc vít me có thể cần kiểm tra hoặc thay thế sau thời gian dài sử dụng. Một số dấu hiệu thường gặp:

• Bàn máy xuất hiện độ rơ.
• Độ chính xác định vị giảm.
• Máy phát tiếng kêu bất thường.
• Chuyển động bị giật.
• Xuất hiện rung khi đảo chiều.
• Sai số gia công CNC tăng.
• Cơ cấu chuyển động không còn mượt.
• Động cơ phải làm việc nặng hơn bình thường.

Tuy nhiên, những hiện tượng này cũng có thể xuất phát từ trục vít me, gối đỡ, khớp nối, ray dẫn hướng hoặc động cơ. Vì vậy cần kiểm tra toàn bộ hệ thống trước khi thay đai ốc.

9. Hướng dẫn chọn đúng đai ốc SFU3210

Bước 1: Kiểm tra model

Nếu đai ốc cũ có mã SFU3210, đây là thông tin quan trọng để xác định sản phẩm thay thế.

Bước 2: Kiểm tra đường kính

Trục vít cần có cấu hình tương ứng với đường kính danh nghĩa khoảng 32 mm.

Bước 3: Kiểm tra bước vít

SFU3210 có bước vít 10 mm.

Không nên sử dụng đai ốc bước 5 mm thay thế trực tiếp cho trục bước 10 mm.

Bước 4: Kiểm tra kích thước đai ốc

Cần đối chiếu:

• Đường kính ngoài.
• Chiều dài.
• Kích thước phần lắp.
• Khoảng cách lỗ bắt vít.
• Kiểu đai ốc.
• Cấu hình hồi bi.

Bước 5: Xác định tải và tốc độ

Đây là hai yếu tố quan trọng để lựa chọn cấu hình vít me phù hợp với máy.

Bước 6: Kiểm tra độ chính xác

Đối với máy CNC, nên xác định cấp chính xác và yêu cầu preload trước khi lựa chọn.

10. Những lỗi thường gặp khi mua SFU3210

❌ Nhầm SFU3210 với SFU3205

Cùng đường kính 32 mm nhưng bước vít khác nhau.

❌ Chỉ đo đường kính trục

Đường kính 32 mm chưa đủ để xác định đúng model.

❌ Không kiểm tra kích thước lắp đặt

Đai ốc có thể không vừa với kết cấu máy dù model tương tự.

❌ Không kiểm tra trục vít cũ

Trục vít bị mòn hoặc xước có thể khiến đai ốc mới nhanh chóng phát sinh độ rơ.

❌ Không tính toán tốc độ

Bước 10 mm cho hành trình lớn hơn mỗi vòng quay, do đó cần kiểm tra tốc độ quay và giới hạn vận hành của hệ thống.

11. Bảo dưỡng đai ốc vít me SFU3210 như thế nào?

Bôi trơn định kỳ

Sử dụng dầu hoặc mỡ phù hợp để giảm ma sát và hạn chế mài mòn.

Hạn chế bụi và phoi

Đặc biệt với máy CNC, cần che chắn vít me để tránh phoi kim loại xâm nhập.

Kiểm tra căn chỉnh

Trục vít me cần được căn chỉnh đồng tâm với hệ thống gối đỡ và ray dẫn hướng.

Kiểm tra độ rơ

Theo dõi độ rơ định kỳ để phát hiện sớm tình trạng hao mòn.

Không vận hành vượt tải

Tải trọng quá lớn có thể ảnh hưởng đến tuổi thọ của cả đai ốc và trục vít me.

12. Đai ốc SFU3210 kết hợp với những linh kiện nào?

Một cụm truyền động tuyến tính hoàn chỉnh thường gồm:

Việc lựa chọn đồng bộ các linh kiện giúp giảm nguy cơ lệch tâm, rung và độ rơ trong quá trình vận hành.

13. Câu hỏi thường gặp về đai ốc vít me SFU3210

SFU3210 có bước vít bao nhiêu?

SFU3210 có bước vít 10 mm.

SFU3210 dùng với trục vít me nào?

Thông thường, đai ốc SFU3210 được sử dụng cùng trục vít me 3210 tương ứng.

SFU3210 khác SFU3205 ở đâu?

Hai model đều có đường kính danh nghĩa 32 mm, nhưng SFU3210 có bước 10 mm, trong khi SFU3205 có bước 5 mm.

SFU3210 có dùng cho máy CNC được không?

Có thể sử dụng nếu tải, tốc độ, hành trình, độ chính xác và kích thước lắp đặt đáp ứng yêu cầu của máy.

Có thể dùng SFU3210 thay SFU3205 không?

Không nên thay trực tiếp chỉ vì cùng đường kính. Hai model khác bước vít nên cần kiểm tra lại toàn bộ hệ thống.

Làm sao chọn đúng đai ốc SFU3210?

Hãy cung cấp model trục vít, bước vít, kích thước đai ốc hoặc hình ảnh sản phẩm hiện tại để đối chiếu trước khi mua.

14. Mua đai ốc vít me SFU3210 ở đâu?

Nếu bạn đang tìm đai ốc vít me SFU3210 cho máy CNC, máy tự động hóa hoặc cơ cấu truyền động tuyến tính, hãy liên hệ Raybi.vn để được tư vấn model phù hợp.

Việc xác định đúng đường kính, bước vít, kích thước lắp đặt và yêu cầu tải trước khi mua sẽ giúp hạn chế tình trạng chọn sai sản phẩm và tiết kiệm thời gian lắp đặt.
