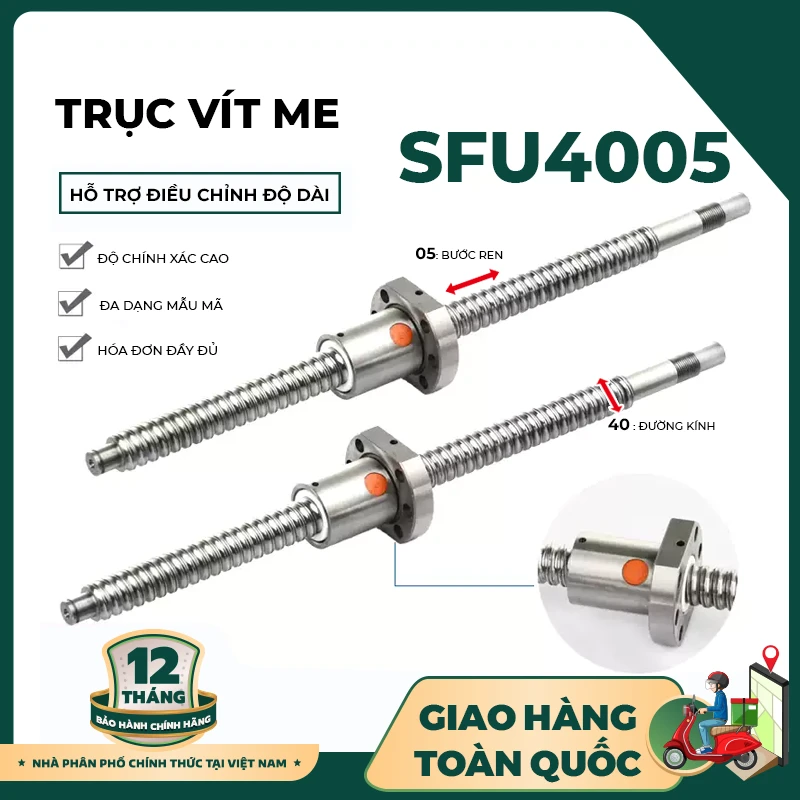

Trục vít me SFU4005 – Vít me bi 40mm bước 5mm cho máy CNC và tự động hóa

Trục vít me SFU4005 là dòng vít me bi được sử dụng trong các hệ thống truyền động tuyến tính yêu cầu độ chính xác, độ cứng vững và khả năng chịu tải tốt. Với đường kính danh nghĩa 40mm và bước vít 5mm, SFU4005 phù hợp với nhiều loại máy CNC, máy gia công cơ khí, máy tự động hóa và các cơ cấu định vị công nghiệp.

So với những dòng vít me có đường kính nhỏ hơn, SFU4005 có kết cấu lớn và chắc chắn hơn, phù hợp với các thiết bị cần truyền động ổn định trong điều kiện tải cao.

Trục vít me SFU4005 là gì?

SFU4005 là trục vít me bi (Ball Screw), sử dụng hệ thống các viên bi tuần hoàn giữa trục vít và đai ốc để chuyển đổi chuyển động quay thành chuyển động tuyến tính.

Tên model SFU4005 thường được hiểu:

• SFU: dòng vít me bi.
• 40: đường kính danh nghĩa của trục vít khoảng 40mm.
• 05: bước vít 5mm.

Với bước vít 5mm, về mặt lý thuyết:

1 vòng quay của trục vít → khoảng 5mm chuyển động tuyến tính.

Cấu hình này thiên về khả năng kiểm soát vị trí, độ phân giải và lực đẩy, thay vì tốc độ tuyến tính cực cao.

Lưu ý: Thông số tải, độ chính xác, tốc độ quay cho phép và kích thước đai ốc cần được xác nhận theo cấu hình cụ thể của nhà sản xuất và hệ thống thực tế.

Thông số cơ bản của SFU4005

Chiều dài SFU4005 cần lựa chọn theo hành trình của máy. Ngoài trục vít, khách hàng cũng cần xác định loại đai ốc, gối đỡ và kích thước gia công hai đầu để đảm bảo lắp đặt chính xác.

Ưu điểm nổi bật của trục vít me SFU4005

1. Đường kính lớn 40mm

Đường kính 40mm giúp SFU4005 có kết cấu chắc chắn, phù hợp với những hệ thống cần độ cứng vững và khả năng chịu tải cao hơn các dòng vít me nhỏ.

Đây là ưu điểm đáng chú ý khi thiết kế:

• Máy CNC kích thước lớn.
• Máy gia công cơ khí.
• Bàn máy tải nặng.
• Cơ cấu nâng hạ.
• Thiết bị tự động hóa công nghiệp.

2. Bước vít 5mm hỗ trợ định vị chính xác

SFU4005 có bước vít tương đối nhỏ so với các dòng bước 10mm hoặc 20mm.

Mỗi vòng quay chỉ tạo ra khoảng 5mm chuyển động tuyến tính, giúp hệ thống có khả năng kiểm soát chuyển động tốt.

Đặc biệt, SFU4005 phù hợp khi máy cần ưu tiên:

• Độ phân giải chuyển động.
• Khả năng định vị.
• Điều khiển tốc độ chính xác.
• Lực đẩy.
• Độ ổn định của cơ cấu.

3. Hiệu suất truyền động cao

Nhờ sử dụng các viên bi tuần hoàn, vít me bi có ma sát thấp hơn so với vít me trượt truyền thống.

SFU4005 có thể mang lại:

• Chuyển động êm.
• Hiệu suất truyền động tốt.
• Giảm tổn hao ma sát.
• Khả năng đáp ứng tốt với servo motor.
• Chuyển động tuyến tính ổn định.

4. Phù hợp với hệ thống tải lớn

Đường kính 40mm là một ưu điểm khi hệ thống cần cơ cấu vít me có độ cứng tốt.

Tuy nhiên, khả năng tải thực tế không thể xác định chỉ dựa vào đường kính 40mm. Cần xem xét thêm đai ốc, cấp chính xác, tải động, tải tĩnh, chiều dài vít và phương án lắp đặt.

SFU4005 hoạt động như thế nào?

Một hệ thống truyền động sử dụng SFU4005 có thể bố trí:

Servo Motor → Khớp nối → Trục vít SFU4005 → Đai ốc bi → Bàn máy

Khi động cơ quay, trục vít quay theo.

Các viên bi tuần hoàn bên trong đai ốc giúp đai ốc di chuyển dọc theo trục vít. Chuyển động quay của động cơ được chuyển thành chuyển động tịnh tiến.

Với bước vít 5mm:

100 vòng/phút × 5mm = 500mm/phút

1.000 vòng/phút × 5mm = 5.000mm/phút

Đây là cách tính lý thuyết. Tốc độ thực tế phải được kiểm tra dựa trên tải trọng, chiều dài trục, tốc độ quay cho phép và yêu cầu an toàn của hệ thống.

SFU4005 phù hợp với những ứng dụng nào?

Máy CNC

SFU4005 có thể được sử dụng trong các máy CNC cần vít me đường kính lớn và khả năng kiểm soát chuyển động tốt.

Ứng dụng có thể bao gồm:

• Trục X.
• Trục Y.
• Trục Z.
• Bàn máy CNC.
• Cơ cấu định vị.
• Cơ cấu nâng hạ.

Máy gia công cơ khí

Đối với các thiết bị gia công có tải lớn, việc sử dụng vít me có đường kính lớn giúp thiết kế hệ thống truyền động chắc chắn hơn.

SFU4005 có thể được cân nhắc cho các cơ cấu cần:

Độ cứng + tải trọng + độ chính xác + chuyển động ổn định.

Cơ cấu nâng hạ

Với bước vít 5mm, SFU4005 có thể phù hợp với các cơ cấu cần lực đẩy tốt và kiểm soát chuyển động.

Tuy nhiên, đối với cơ cấu nâng tải theo phương đứng, cần thiết kế thêm giải pháp phanh hoặc cơ cấu giữ tải an toàn tùy theo yêu cầu máy.

Máy tự động hóa

SFU4005 có thể được tích hợp trong:

• Máy lắp ráp.
• Máy cấp phôi.
• Máy kiểm tra.
• Máy định vị.
• Máy đóng gói.
• Module chuyển động tuyến tính.
• Hệ thống tự động hóa công nghiệp.

So sánh SFU4005 với SFU3210

Nên chọn SFU4005 hay SFU3210?

Chọn SFU4005 nếu hệ thống cần đường kính lớn, độ cứng vững cao và bước vít nhỏ.

Chọn SFU3210 nếu cần cân bằng giữa đường kính, tốc độ tuyến tính và khả năng tải.

Không nên lựa chọn chỉ dựa trên kích thước. Cần tính toán tải trọng, hành trình, tốc độ, mô-men động cơ và độ chính xác.

SFU4005 nên kết hợp với linh kiện nào?

Để tạo thành một hệ thống truyền động hoàn chỉnh, SFU4005 thường kết hợp với:

Đai ốc bi SFU4005

Đây là bộ phận tiếp xúc với rãnh vít và tạo chuyển động tịnh tiến.

Gối đỡ BK/BF

Dùng để cố định và hỗ trợ hai đầu trục vít.

Khớp nối

Kết nối trục vít với động cơ.

Servo motor

Phù hợp với các ứng dụng cần kiểm soát vị trí, tốc độ và gia tốc chính xác.

Ray trượt

Ray trượt đảm nhiệm chức năng dẫn hướng và chịu tải ngang, giúp giảm tải phụ tác động lên vít me.

Driver và bộ điều khiển

Điều khiển động cơ theo yêu cầu của hệ thống.

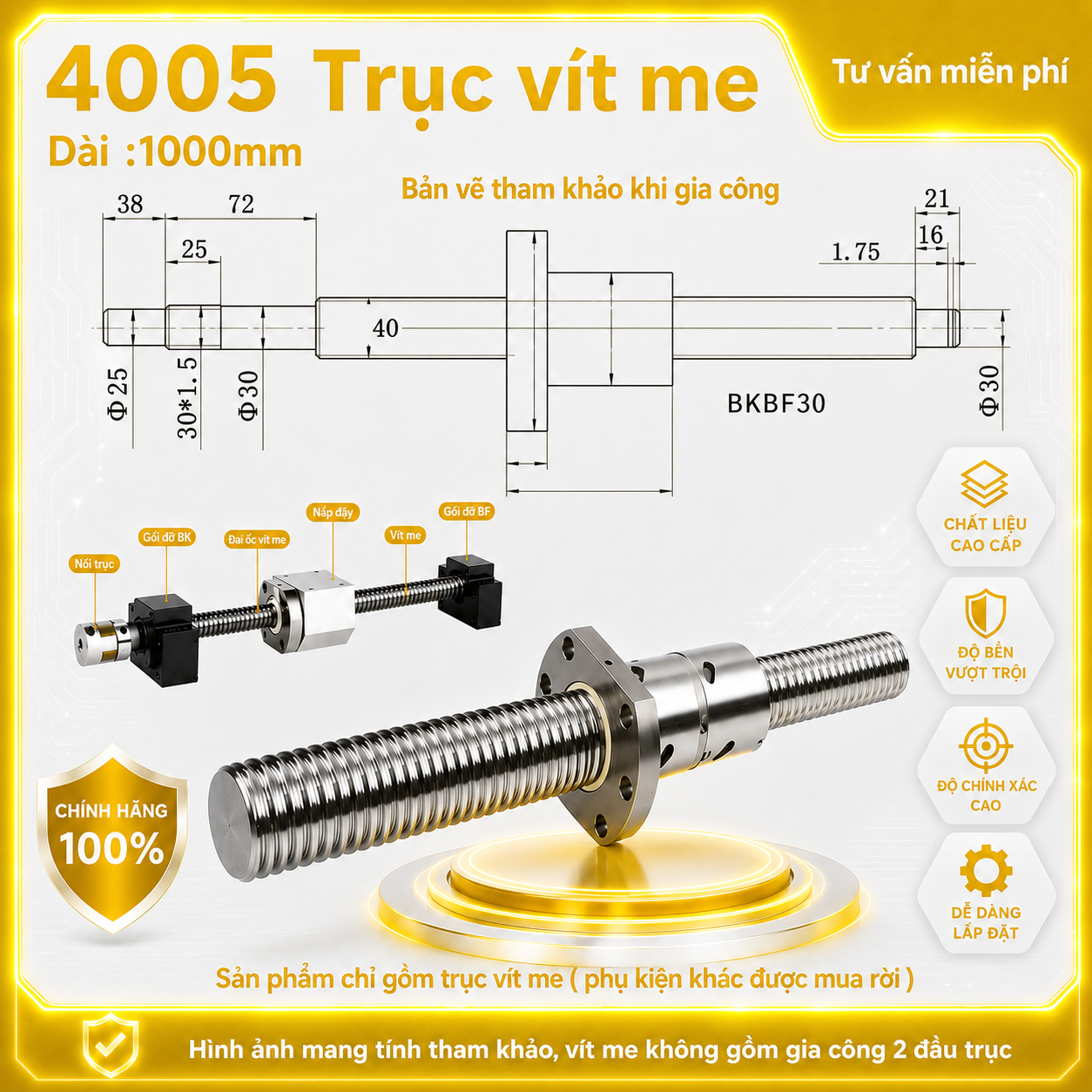

Gia công hai đầu trục SFU4005

Đây là vấn đề cần đặc biệt chú ý khi đặt mua vít me cho máy CNC.

Hai đầu SFU4005 có thể được gia công theo bản vẽ để phù hợp với:

• Gối đỡ BK.
• Gối đỡ BF.
• Khớp nối.
• Động cơ servo.
• Puly.
• Bánh răng.
• Các cơ cấu truyền động đặc biệt.

Khách hàng nên cung cấp bản vẽ đầu trục hoặc kích thước mong muốn để hạn chế việc phải gia công lại sau khi nhận hàng.

Cách lựa chọn SFU4005 phù hợp

Trước khi đặt hàng, bạn nên xác định:

1. Đường kính

SFU4005 có đường kính danh nghĩa 40mm.

2. Bước vít

Bước 5mm phù hợp với hệ thống ưu tiên kiểm soát chuyển động và định vị.

3. Chiều dài

Chiều dài trục cần dựa trên hành trình và khoảng cách lắp đặt thực tế.

4. Tải trọng

Cần xác định tải tĩnh và tải động.

5. Tốc độ

Tính toán tốc độ tuyến tính dựa trên tốc độ quay và bước vít.

6. Động cơ

Xác định servo motor hay động cơ bước.

7. Kiểu gia công đầu trục

Cần thống nhất trước kích thước đầu trục để lắp gối đỡ và khớp nối.

8. Độ chính xác

Với máy CNC, nên xác định yêu cầu về độ chính xác và độ lặp lại trước khi lựa chọn cấp chính xác của vít me.

Những lưu ý khi sử dụng trục vít me SFU4005

Bôi trơn đúng định kỳ

Vít me bi cần được bôi trơn phù hợp để giảm ma sát và hạn chế mài mòn.

Bảo vệ khỏi bụi và phoi

Đặc biệt quan trọng trong môi trường gia công CNC.

Căn chỉnh đồng tâm

Trục vít, gối đỡ, khớp nối và động cơ cần được căn chỉnh chính xác.

Không để ray trượt chịu lệch

Ray trượt và vít me cần được bố trí song song để hạn chế lực phụ tác động lên vít me.

Kiểm tra độ rơ

Độ rơ bất thường có thể ảnh hưởng đến độ chính xác của máy và cần được kiểm tra sớm.

Vì sao nên chọn SFU4005 cho máy CNC tải lớn?

Nếu hệ thống cần một vít me có đường kính lớn 40mm và bước nhỏ 5mm, SFU4005 là một cấu hình đáng cân nhắc.

Điểm mạnh của model này nằm ở sự kết hợp:

Đường kính lớn → độ cứng vững tốt
Bước 5mm → khả năng kiểm soát chuyển động tốt
Vít me bi → hiệu suất truyền động cao
Gia công đầu trục → dễ tích hợp vào máy

Tuy nhiên, lựa chọn cuối cùng vẫn cần dựa trên thông số thực tế của máy thay vì chỉ dựa vào tên model.

Mua trục vít me SFU4005 tại Raybi.vn

Nếu bạn đang tìm trục vít me SFU4005 cho máy CNC, máy gia công cơ khí hoặc hệ thống tự động hóa, Raybi có thể hỗ trợ tư vấn theo thông số thực tế.

Bạn nên cung cấp:

• Model: SFU4005
• Chiều dài trục.
• Hành trình.
• Tải trọng.
• Tốc độ.
• Loại động cơ.
• Kích thước gia công hai đầu.
• Bản vẽ lắp đặt nếu có.

Từ đó có thể xác định cấu hình phù hợp gồm trục vít, đai ốc bi, gối BK/BF, khớp nối và ray trượt.
