Trục vít me SFU2020 – Giải pháp truyền động chính xác cho máy CNC và tự động hóa

Trục vít me SFU2020 là một trong những lựa chọn phổ biến cho các hệ thống truyền động tuyến tính cần độ chính xác, chuyển động êm và khả năng làm việc ổn định. Với đường kính danh nghĩa 20 mm và bước vít 20 mm, SFU2020 phù hợp với nhiều thiết bị CNC, máy tự động hóa, máy khắc, máy 3D và cơ cấu trượt tuyến tính.

Tại raybi.vn, trục vít me SFU2020 được cung cấp theo nhu cầu thực tế của từng hệ thống, hỗ trợ khách hàng lựa chọn chiều dài, đai ốc và cấu hình phù hợp.

Trục vít me SFU2020 là gì?

SFU2020 là dòng ball screw (vít me bi) sử dụng các viên bi thép tuần hoàn giữa trục vít và đai ốc. Cấu tạo này giúp giảm ma sát so với vít me thường, đồng thời nâng cao độ chính xác và hiệu suất truyền động.

Trong mã SFU2020:

• SFU: dòng vít me bi.
• 20: đường kính trục vít danh nghĩa khoảng 20 mm.
• 20: bước vít 20 mm.
• Bước 20 mm giúp trục vít có khả năng tạo chuyển động tuyến tính tương đối nhanh, phù hợp với các ứng dụng yêu cầu tốc độ di chuyển cao.

Lưu ý: Thông số tải, độ chính xác và chiều dài làm việc thực tế cần được xác định theo cấu hình đai ốc, chiều dài trục, phương án gá lắp và điều kiện vận hành.

Thông số cơ bản của trục vít me SFU2020

SFU2020 có thể được lựa chọn theo nhiều chiều dài khác nhau tùy yêu cầu thiết kế. Khi đặt hàng, nên cung cấp chiều dài trục, loại đai ốc và yêu cầu gia công hai đầu trục để được tư vấn chính xác.

Ưu điểm nổi bật của SFU2020

1. Chuyển động tuyến tính êm

Hệ thống bi tuần hoàn giúp giảm ma sát giữa trục vít và đai ốc. Nhờ đó, chuyển động có độ êm tốt và phù hợp với các cơ cấu tự động hóa cần chuyển động liên tục.

2. Hiệu suất truyền động cao

Vít me bi chuyển đổi chuyển động quay của động cơ thành chuyển động tuyến tính hiệu quả, giúp giảm tổn hao năng lượng và phù hợp với các hệ thống sử dụng động cơ bước hoặc servo.

3. Bước vít 20 mm cho tốc độ di chuyển tốt

Với bước 20 mm, mỗi vòng quay của trục vít tạo ra khoảng 20 mm chuyển động tuyến tính theo lý thuyết. Đây là ưu điểm khi hệ thống cần tốc độ dịch chuyển cao.

4. Phù hợp với nhiều hệ thống tự động hóa

SFU2020 có thể được sử dụng trong các cơ cấu:

• Trục X, Y, Z của máy CNC.
• Máy khắc CNC.
• Máy cắt và gia công tự động.
• Máy in 3D.
• Bàn trượt tuyến tính.
• Robot và cơ cấu Pick & Place.
• Máy lắp ráp tự động.
• Thiết bị chế tạo linh kiện.
• Cơ cấu nâng hạ và định vị.

SFU2020 phù hợp với máy CNC như thế nào?

Trong máy CNC, trục vít me đảm nhiệm việc chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến của bàn máy hoặc cụm trượt.

Một hệ thống truyền động điển hình có thể gồm:

Động cơ → Khớp nối → Trục vít me SFU2020 → Đai ốc bi → Bàn trượt

Khi động cơ quay, trục vít me quay theo. Các viên bi bên trong đai ốc tuần hoàn giúp đai ốc di chuyển dọc theo trục vít, từ đó tạo ra chuyển động tuyến tính cho cơ cấu máy.

SFU2020 nên kết hợp với những linh kiện nào?

Để tạo thành một bộ truyền động tuyến tính hoàn chỉnh, SFU2020 thường được kết hợp với:

• Đai ốc bi SFU2020.
• Gối đỡ đầu BK/BF.
• Khớp nối động cơ.
• Động cơ bước hoặc servo.
• Ray trượt tuyến tính.
• Con trượt.
• Bộ điều khiển động cơ.
• Cảm biến giới hạn hành trình.

Việc phối hợp đúng giữa vít me – đai ốc – ray trượt – động cơ có ảnh hưởng trực tiếp đến độ chính xác và tuổi thọ của hệ thống.

So sánh SFU2020 với vít me bước nhỏ hơn

SFU2020 không phải lúc nào cũng là lựa chọn tốt nhất. Nếu hệ thống ưu tiên độ phân giải và lực đẩy cao hơn tốc độ, có thể cần xem xét vít me có bước nhỏ hơn.

Khi nào nên chọn trục vít me SFU2020?

Bạn nên cân nhắc SFU2020 khi hệ thống có các yêu cầu như:

✔ Cần chuyển động tuyến tính nhanh.
✔ Cần truyền động ổn định và êm.
✔ Sử dụng động cơ bước hoặc servo.
✔ Thiết kế máy CNC hoặc máy tự động hóa.
✔ Cần cơ cấu truyền động có độ chính xác tốt.
✔ Không gian lắp đặt phù hợp với trục vít đường kính 20 mm.

Nếu chưa chắc chắn SFU2020 có phù hợp hay không, nên kiểm tra tải trọng, tốc độ, hành trình, độ chính xác, chiều dài vít và loại động cơ trước khi lựa chọn.

Cách lựa chọn SFU2020 phù hợp

Để lựa chọn đúng trục vít me, khách hàng nên cung cấp cho đơn vị kỹ thuật những thông tin sau:

1. Hành trình cần di chuyển: ví dụ 500 mm, 800 mm hoặc 1000 mm.

2. Tải trọng: khối lượng bàn trượt và tải cần di chuyển.

3. Tốc độ: tốc độ tuyến tính mong muốn của cơ cấu.

4. Động cơ: động cơ bước hay servo, công suất và tốc độ quay.

5. Yêu cầu độ chính xác: độ chính xác định vị và độ lặp lại.

6. Phương án lắp đặt: khoảng cách giữa hai gối đỡ và kiểu cố định trục.

Những thông tin này giúp xác định SFU2020 có phù hợp hay cần chuyển sang kích thước hoặc bước vít khác.

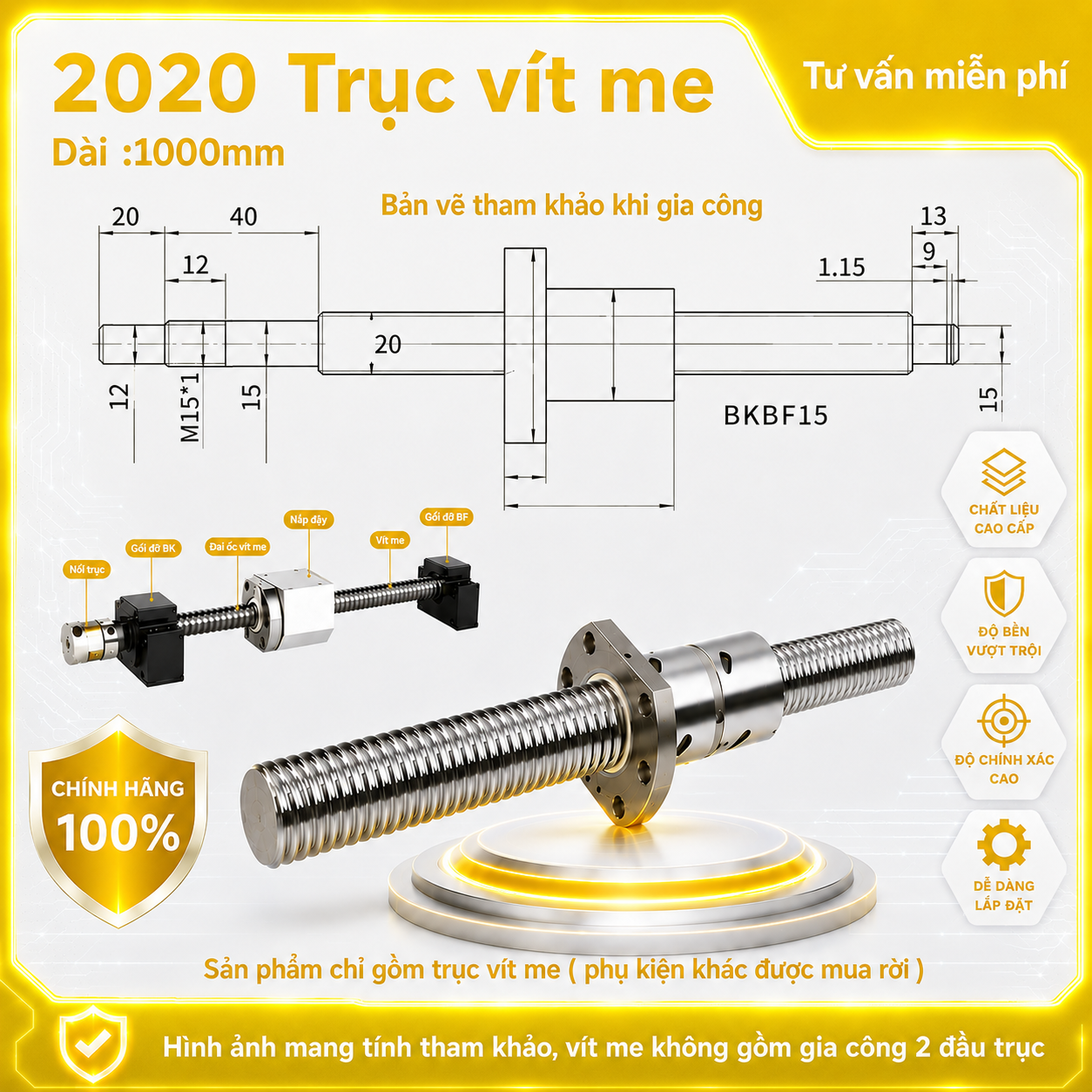

Gia công đầu trục vít me SFU2020

Trong thực tế, trục vít me thường cần gia công hai đầu để kết nối với hệ thống truyền động.

Một số vị trí có thể được gia công gồm:

• Đầu kết nối khớp nối động cơ.
• Vị trí lắp gối đỡ BK.
• Vị trí lắp gối đỡ BF.
• Đoạn ren ngoài.
• Đoạn then hoặc vị trí kết nối đặc biệt theo bản vẽ.

Kích thước gia công đầu trục cần dựa trên bản vẽ kỹ thuật của máy, không nên tự ý lựa chọn kích thước nếu chưa xác định loại gối đỡ và khớp nối.

Những lưu ý khi sử dụng SFU2020

Để vít me hoạt động ổn định, cần chú ý:

Bôi trơn định kỳ: giúp giảm ma sát và hạn chế mài mòn.

Lắp đặt đồng tâm: trục vít, gối đỡ và động cơ cần được căn chỉnh chính xác.

Hạn chế bụi và phoi: đặc biệt quan trọng đối với máy CNC.

Không vượt quá tải thiết kế: tải quá lớn có thể làm giảm tuổi thọ đai ốc và trục vít.

Kiểm tra độ rơ: nếu cơ cấu xuất hiện backlash bất thường, cần kiểm tra đai ốc, bi và hệ thống gá lắp.

Mua trục vít me SFU2020 tại Raybi

Nếu bạn đang tìm trục vít me SFU2020 cho máy CNC, máy tự động hóa hoặc cơ cấu chuyển động tuyến tính, hãy xác định trước đường kính, bước vít, chiều dài, tải trọng và phương án gia công đầu trục.

Raybi.vn hỗ trợ tư vấn lựa chọn vít me, ray trượt, gối đỡ và các linh kiện cơ khí tuyến tính theo nhu cầu thực tế của máy.
