Thông tin sản phẩm

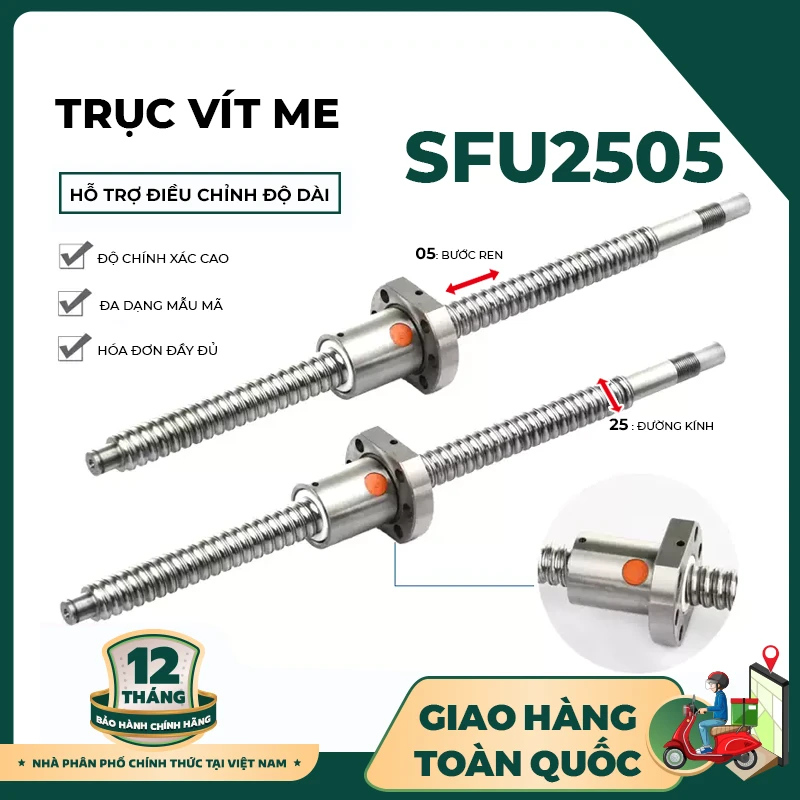

Trục Vít Me SFU2505 – Vít Me Bi 25mm Bước 5mm Cho Máy CNC Và Tự Động Hóa

Trục vít me SFU2505 là dòng vít me bi (Ball Screw) có đường kính danh nghĩa 25mm, bước vít 5mm, được sử dụng phổ biến trong máy CNC, máy gia công cơ khí, module chuyển động tuyến tính và hệ thống tự động hóa công nghiệp.

Nhờ kết cấu vít me bi với các viên bi tuần hoàn, SFU2505 giúp chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến với hiệu suất tốt, chuyển động ổn định và khả năng định vị phù hợp cho nhiều ứng dụng cơ khí.

Nếu bạn đang tìm vít me bi 25mm bước 5mm, SFU2505 là một cấu hình đáng cân nhắc khi ưu tiên độ cứng vững, khả năng kiểm soát chuyển động và độ chính xác hơn tốc độ tuyến tính cực cao.

SFU2505 là gì?

SFU2505 là trục vít me bi thuộc nhóm vít me bi đường kính 25mm.

Ý nghĩa mã sản phẩm:

• SFU: dòng vít me bi.
• 25: đường kính danh nghĩa của trục vít khoảng 25mm.
• 05: bước vít 5mm.

Điều này có nghĩa:

1 vòng quay của trục vít → khoảng 5mm chuyển động tuyến tính.

So với các model SFU2510 hoặc SFU2520, SFU2505 có bước vít nhỏ hơn, do đó phù hợp hơn với những cơ cấu cần kiểm soát chuyển động và định vị tốt.

Lưu ý: Thông số tải trọng, tốc độ quay, độ chính xác và tuổi thọ thực tế phụ thuộc vào loại đai ốc, chiều dài trục, cấp chính xác, cách lắp đặt, bôi trơn và điều kiện vận hành.

Thông số cơ bản của trục vít me SFU2505

Khi lựa chọn SFU2505, nên xác định đồng thời chiều dài trục, hành trình, tải trọng, tốc độ, loại đai ốc, gối đỡ và kích thước đầu trục.

Ưu điểm nổi bật của SFU2505

1. Đường kính 25mm cho độ cứng vững tốt

Đường kính danh nghĩa 25mm giúp SFU2505 phù hợp với các cơ cấu có yêu cầu cao hơn về độ cứng vững so với những dòng vít me nhỏ như SFU1605 hoặc SFU2005.

Model này có thể được cân nhắc cho:

• Máy CNC.
• Máy gia công cơ khí.
• Bàn trượt.
• Module tuyến tính.
• Máy tự động hóa.
• Cơ cấu định vị.
• Thiết bị chế tạo.

Đường kính lớn hơn không đồng nghĩa với việc phù hợp cho mọi tải trọng; khả năng chịu tải vẫn cần được tính toán theo cấu hình cụ thể.

2. Bước vít 5mm giúp kiểm soát chuyển động tốt

SFU2505 có bước vít 5mm, tức mỗi vòng quay tạo ra khoảng 5mm chuyển động tuyến tính.

Ví dụ về mặt lý thuyết:

• 300 vòng/phút → 1.500mm/phút
• 500 vòng/phút → 2.500mm/phút
• 1.000 vòng/phút → 5.000mm/phút

So với SFU2510, ở cùng tốc độ quay, SFU2505 có tốc độ tuyến tính bằng khoảng một nửa nhưng phù hợp hơn với những ứng dụng ưu tiên độ phân giải chuyển động và khả năng kiểm soát vị trí.

3. Vít me bi giúp giảm ma sát

Cấu tạo bi tuần hoàn giúp giảm ma sát giữa trục vít và đai ốc.

Nhờ đó, hệ thống có thể đạt:

• Chuyển động ổn định.
• Hiệu suất truyền động tốt.
• Giảm tổn hao cơ học.
• Phản hồi chuyển động nhanh.
• Khả năng kết hợp với servo motor.
• Phù hợp với các hệ thống điều khiển tự động.

4. Cân bằng giữa độ cứng và khả năng định vị

SFU2505 là cấu hình đáng chú ý khi cần:

Đường kính 25mm + bước vít 5mm

Sự kết hợp này phù hợp với các cơ cấu cần độ cứng vững tốt và chuyển động có kiểm soát, đặc biệt trong máy CNC và thiết bị tự động hóa.

Nguyên lý hoạt động của SFU2505

Một hệ thống truyền động tuyến tính sử dụng SFU2505 thường gồm:

Động cơ → Khớp nối → Trục vít SFU2505 → Đai ốc bi → Bàn trượt

Khi động cơ quay, trục vít quay theo. Các viên bi tuần hoàn bên trong đai ốc giúp đai ốc di chuyển dọc theo trục vít.

Quá trình này biến:

Chuyển động quay → Chuyển động tịnh tiến.

Công thức cơ bản:

V = P × n

Trong đó:

• V: tốc độ tuyến tính.
• P: bước vít.
• n: tốc độ quay.

Đối với SFU2505:

P = 5mm/vòng

Ví dụ động cơ quay 1.000 vòng/phút:

5 × 1.000 = 5.000mm/phút = 5m/phút.

Đây là giá trị lý thuyết, không phải tốc độ vận hành tối đa của sản phẩm.

SFU2505 được sử dụng ở đâu?

Máy CNC

SFU2505 có thể được sử dụng trong nhiều cơ cấu của máy CNC như:

• Trục X.
• Trục Y.
• Bàn máy.
• Cơ cấu định vị.
• Cơ cấu điều chỉnh.
• Module chuyển động.

Đặc biệt phù hợp với những thiết kế cần kết hợp giữa độ cứng vững và khả năng kiểm soát chuyển động.

Máy gia công cơ khí

SFU2505 có thể ứng dụng trong:

• Máy phay CNC.
• Máy khắc.
• Máy cắt.
• Máy khoan.
• Máy gia công tự động.
• Thiết bị chế tạo linh kiện.

Hệ thống tự động hóa

Vít me SFU2505 có thể được tích hợp vào:

• Máy cấp phôi.
• Máy lắp ráp.
• Máy kiểm tra.
• Máy đóng gói.
• Cơ cấu đẩy sản phẩm.
• Cơ cấu định vị.
• Bàn trượt tự động.
• Module chuyển động tuyến tính.

So sánh SFU2505 và SFU2510

Hai model có cùng đường kính danh nghĩa 25mm nhưng khác nhau về bước vít.

Nên chọn SFU2505 hay SFU2510?

Chọn SFU2505 nếu hệ thống ưu tiên khả năng kiểm soát vị trí và bước vít nhỏ.

Chọn SFU2510 nếu cần tốc độ tuyến tính cao hơn.

So sánh SFU2505 với SFU2005

Nếu hệ thống bị giới hạn không gian và tải trọng không lớn, SFU2005 có thể phù hợp.

Nếu cần tăng độ cứng vững và kích thước trục lớn hơn, SFU2505 là lựa chọn đáng cân nhắc.

SFU2505 có phù hợp với máy CNC không?

Có. SFU2505 có thể sử dụng cho nhiều máy CNC và cơ cấu gia công cơ khí.

Tuy nhiên, việc lựa chọn vít me không nên dựa trên đường kính và bước vít בלבד. Cần tính toán:

• Tải trọng.
• Hành trình.
• Tốc độ.
• Gia tốc.
• Chiều dài trục.
• Mô-men động cơ.
• Độ chính xác.
• Điều kiện lắp đặt.

Đặc biệt với trục vít dài, cần kiểm tra độ võng, độ rung và tốc độ quay phù hợp.

SFU2505 nên kết hợp với linh kiện nào?

Đai ốc bi

Đai ốc cần tương thích với trục vít SFU2505 để đảm bảo chuyển động tuần hoàn của bi.

Gối đỡ BK/BF

Dùng để cố định và hỗ trợ hai đầu trục vít.

Khớp nối

Kết nối trục vít với động cơ.

Servo motor

Phù hợp với các hệ thống cần điều khiển vị trí, tốc độ và gia tốc.

Động cơ bước

Có thể sử dụng cho các cơ cấu tự động hóa phù hợp về tải và độ chính xác.

Ray trượt

Ray trượt đảm nhiệm chức năng dẫn hướng và chịu tải ngang cho bàn máy.

Không nên sử dụng vít me làm ray dẫn hướng chính. Ray trượt cần được bố trí để dẫn hướng và giảm lực ngang tác động lên trục vít.

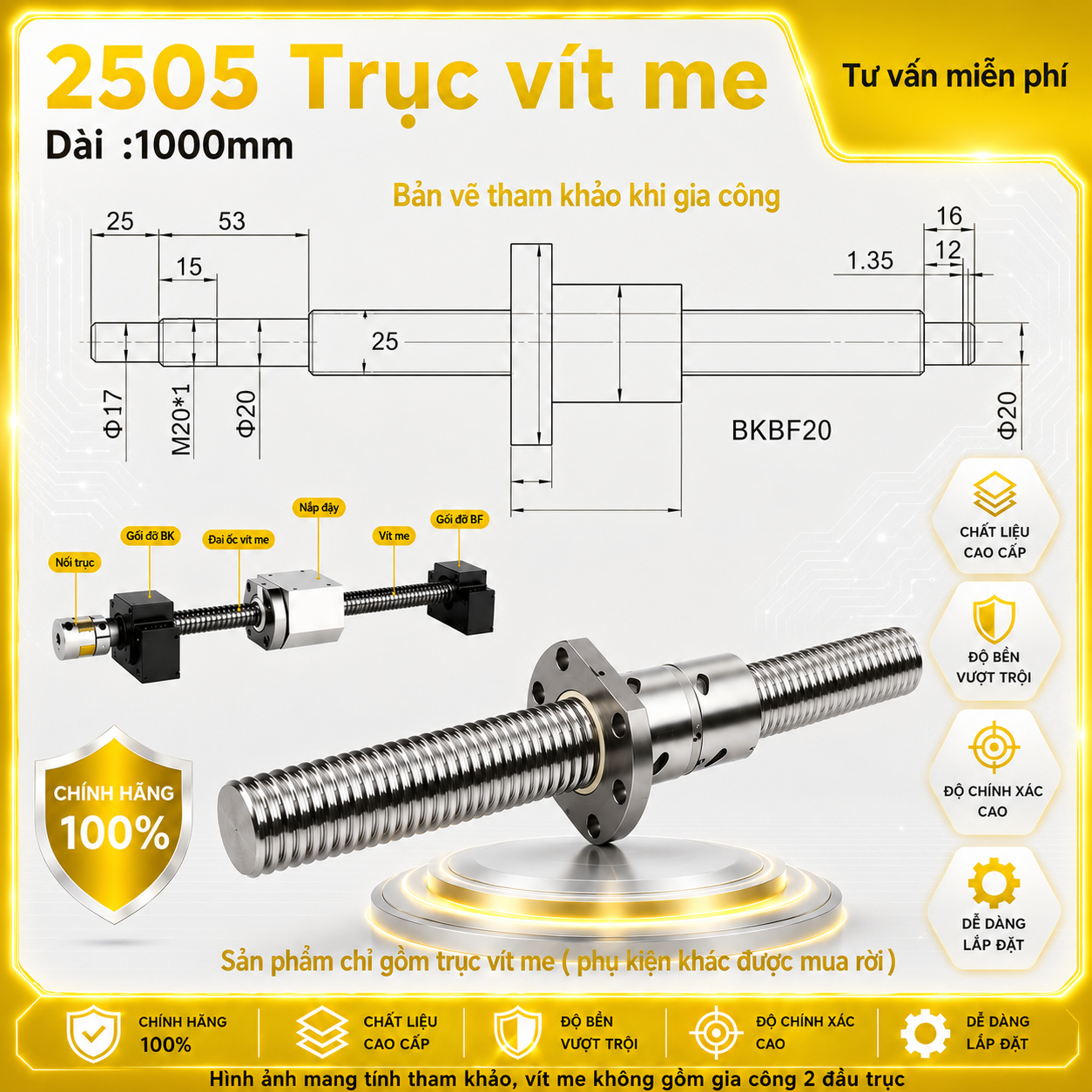

Gia công hai đầu trục SFU2505

Tùy theo thiết kế máy, SFU2505 có thể được gia công hai đầu để phù hợp với hệ thống.

Một số yêu cầu phổ biến:

• Gia công đầu động cơ.
• Gia công bậc trục.
• Gia công ren.
• Gia công rãnh then.
• Gia công đầu lắp BK.
• Gia công đầu lắp BF.
• Gia công theo khớp nối.
• Gia công theo bản vẽ riêng.

Nên cung cấp bản vẽ đầu trục trước khi đặt hàng để đảm bảo kích thước lắp ráp chính xác.

Cách lựa chọn SFU2505 phù hợp

1. Xác định hành trình

Hành trình quyết định chiều dài làm việc cần thiết của trục vít.

2. Xác định tải trọng

Tính toán tải động và tải tĩnh mà hệ thống phải di chuyển.

3. Xác định tốc độ

Bước 5mm phù hợp với hệ thống cần kiểm soát chuyển động tốt.

4. Xác định động cơ

Lựa chọn động cơ bước hoặc servo motor dựa trên mô-men, tốc độ và tải.

5. Xác định độ chính xác

Đối với CNC, cần xác định yêu cầu về độ chính xác và độ lặp lại.

6. Xác định phương án gá lắp

Gối đỡ, ray trượt và khớp nối cần được lựa chọn đồng bộ với SFU2505.

Những lưu ý khi sử dụng trục vít me SFU2505

Bôi trơn định kỳ

Sử dụng chất bôi trơn phù hợp để giảm ma sát và hạn chế mài mòn.

Bảo vệ khỏi bụi và phoi

Đặc biệt quan trọng trong môi trường gia công CNC.

Căn chỉnh đồng tâm

Động cơ, khớp nối, gối đỡ và trục vít cần được căn chỉnh chính xác.

Đảm bảo ray trượt song song

Ray dẫn hướng và vít me cần được căn chỉnh để hạn chế lực lệch.

Kiểm tra độ rơ

Độ rơ tăng có thể ảnh hưởng đến độ chính xác của máy.

SFU2505 – Vít me bi 25mm bước 5mm cho truyền động chính xác

Trục vít me SFU2505 là lựa chọn đáng cân nhắc cho các hệ thống cần sự kết hợp giữa:

Đường kính 25mm → Độ cứng vững tốt

Bước 5mm → Khả năng kiểm soát chuyển động tốt

Bi tuần hoàn → Hiệu suất truyền động cao

Khả năng gia công đầu trục → Dễ tích hợp vào thiết kế máy

Với những ưu điểm này, SFU2505 phù hợp cho máy CNC, máy gia công cơ khí, module tuyến tính và hệ thống tự động hóa công nghiệp.

Mua trục vít me SFU2505 tại Raybi.vn

Nếu bạn đang tìm trục vít me SFU2505 cho máy CNC hoặc hệ thống tự động hóa, hãy cung cấp các thông tin:

• Model: SFU2505.
• Chiều dài trục.
• Hành trình.
• Tải trọng.
• Tốc độ yêu cầu.
• Loại động cơ.
• Kích thước đầu trục.
• Bản vẽ gia công hai đầu nếu có.
• Số lượng cần sử dụng.

Raybi có thể hỗ trợ tư vấn cấu hình đồng bộ gồm trục vít me, đai ốc bi, gối BK/BF, khớp nối, ray trượt và các linh kiện cơ khí liên quan.
