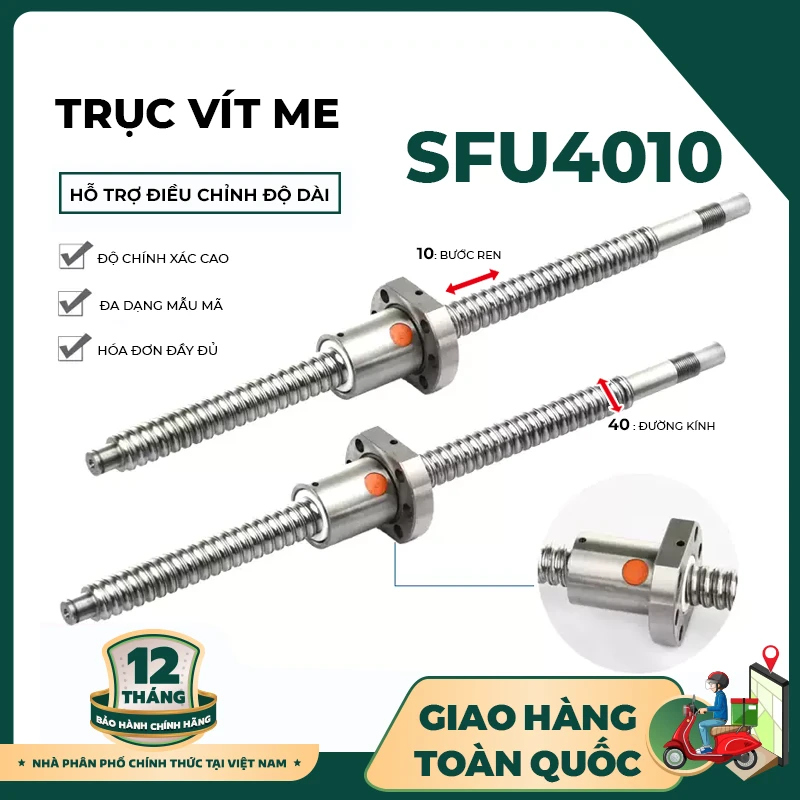

Trục Vít Me SFU4010 – Vít Me Bi 40mm Bước 10mm Cho Máy CNC Và Tự Động Hóa

Trục vít me SFU4010 là dòng vít me bi được sử dụng trong các hệ thống truyền động tuyến tính yêu cầu độ cứng vững cao, khả năng chịu tải tốt và chuyển động chính xác. Với đường kính danh nghĩa 40mm và bước vít 10mm, SFU4010 phù hợp cho máy CNC, máy gia công cơ khí, máy tự động hóa và các module chuyển động tuyến tính công nghiệp.

Nếu bạn đang tìm vít me bi SFU4010, việc lựa chọn đúng chiều dài, đai ốc, cấp chính xác và phương án gia công hai đầu trục sẽ giúp quá trình lắp đặt thuận lợi và hệ thống vận hành ổn định hơn.

Trục vít me SFU4010 là gì?

SFU4010 là một loại vít me bi (Ball Screw) sử dụng các viên bi tuần hoàn giữa trục vít và đai ốc. Cơ cấu này chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến của bàn máy hoặc cơ cấu chấp hành.

Có thể hiểu mã SFU4010 như sau:

• SFU: dòng vít me bi.
• 40: đường kính danh nghĩa của trục vít khoảng 40mm.
• 10: bước vít 10mm.

Như vậy, về lý thuyết:

1 vòng quay của vít me → khoảng 10mm chuyển động tuyến tính.

SFU4010 nằm ở cấu hình cân bằng giữa đường kính lớn, độ cứng vững và tốc độ dịch chuyển, phù hợp với nhiều thiết bị cơ khí và tự động hóa.

Lưu ý: Thông số tải, tốc độ quay, tuổi thọ và độ chính xác thực tế phụ thuộc vào đai ốc, cấp chính xác, chiều dài trục, phương án gá lắp và điều kiện vận hành.

Thông số cơ bản của SFU4010

SFU4010 không chỉ cần chọn theo đường kính và bước vít. Khi đặt hàng nên xác định thêm chiều dài, loại đai ốc, yêu cầu gia công hai đầu và hệ thống gối đỡ.

Ưu điểm nổi bật của trục vít me SFU4010

1. Đường kính 40mm cho độ cứng vững cao

Với đường kính danh nghĩa 40mm, SFU4010 có kết cấu lớn và chắc chắn, phù hợp với những hệ thống cần độ cứng vững tốt hơn so với các dòng vít me có đường kính nhỏ.

Có thể cân nhắc SFU4010 cho:

• Máy CNC.
• Máy gia công cơ khí.
• Bàn máy tải lớn.
• Module tuyến tính.
• Máy tự động hóa.
• Cơ cấu nâng hạ.
• Thiết bị công nghiệp.

Tuy nhiên, khả năng chịu tải thực tế cần được tính toán dựa trên toàn bộ hệ thống chứ không chỉ dựa vào đường kính trục.

2. Bước vít 10mm cân bằng giữa tốc độ và độ chính xác

Bước vít 10mm tạo ra khoảng 10mm chuyển động tuyến tính sau mỗi vòng quay.

Ví dụ:

500 vòng/phút × 10mm = 5.000mm/phút = 5m/phút

1.000 vòng/phút × 10mm = 10.000mm/phút = 10m/phút

Đây là phép tính lý thuyết. Tốc độ vận hành thực tế còn phụ thuộc vào tải trọng, chiều dài vít, động cơ, độ cứng hệ thống và giới hạn tốc độ cho phép.

So với vít me bước 5mm, SFU4010 có khả năng tạo tốc độ tuyến tính cao hơn ở cùng tốc độ quay.

3. Vít me bi cho hiệu suất truyền động tốt

Các viên bi tuần hoàn giúp giảm ma sát giữa trục vít và đai ốc.

Nhờ đó, hệ thống có thể đạt:

• Chuyển động êm.
• Hiệu suất truyền động cao.
• Giảm tổn hao ma sát.
• Khả năng phản hồi tốt.
• Phù hợp với điều khiển servo.
• Hỗ trợ định vị chính xác.

Đây là lý do vít me bi được sử dụng phổ biến trong máy CNC và hệ thống tự động hóa.

4. Phù hợp với tải và hành trình lớn

Khi máy có kích thước lớn, việc sử dụng vít me có đường kính 40mm có thể giúp tăng độ cứng vững của cơ cấu.

SFU4010 đặc biệt đáng cân nhắc khi hệ thống yêu cầu đồng thời:

Đường kính lớn + bước 10mm + độ cứng tốt + tốc độ tuyến tính phù hợp.

Nguyên lý hoạt động của SFU4010

Một cơ cấu truyền động tuyến tính sử dụng SFU4010 có thể bố trí:

Servo Motor → Khớp nối → SFU4010 → Đai ốc bi → Bàn máy

Khi động cơ quay, trục vít quay theo. Các viên bi bên trong đai ốc tuần hoàn trong rãnh vít, làm đai ốc di chuyển dọc theo trục.

Nhờ vậy:

Chuyển động quay → Chuyển động tịnh tiến

Công thức cơ bản:

V = P × n

Trong đó:

• V: tốc độ tuyến tính.
• P: bước vít.
• n: tốc độ quay.

Với SFU4010, P = 10mm/vòng.

SFU4010 được sử dụng ở đâu?

Máy CNC

SFU4010 có thể được sử dụng trong các cơ cấu chuyển động của máy CNC như:

• Trục X.
• Trục Y.
• Trục Z.
• Bàn máy.
• Cơ cấu định vị.
• Cơ cấu nâng hạ.

Đặc biệt phù hợp với các máy cần vít me có đường kính lớn và độ cứng vững tốt.

Máy gia công cơ khí

Trong các thiết bị gia công, vít me cần duy trì chuyển động ổn định dưới tải.

SFU4010 có thể được ứng dụng trong:

• Máy phay CNC.
• Máy khắc.
• Máy gia công tự động.
• Máy cắt.
• Máy khoan tự động.
• Thiết bị gia công chính xác.

Máy tự động hóa

SFU4010 có thể kết hợp với ray trượt, servo motor và bộ điều khiển để tạo thành module chuyển động tuyến tính.

Một số ứng dụng:

• Cấp phôi.
• Định vị sản phẩm.
• Đẩy sản phẩm.
• Điều chỉnh vị trí.
• Máy lắp ráp.
• Máy kiểm tra.
• Máy đóng gói.

So sánh SFU4010 với SFU4005

Hai model đều có đường kính danh nghĩa 40mm nhưng khác nhau về bước vít.

Nên chọn SFU4005 hay SFU4010?

SFU4005 phù hợp hơn khi ưu tiên bước vít nhỏ, khả năng kiểm soát chuyển động và định vị.

SFU4010 phù hợp khi cần tăng tốc độ tuyến tính nhưng vẫn muốn duy trì đường kính vít me lớn 40mm.

So sánh SFU4010 với SFU4020

Nếu cùng đường kính 40mm:

Nếu máy cần tốc độ cao, có thể xem xét bước 20mm. Nếu cần sự cân bằng giữa tốc độ và kiểm soát vị trí, SFU4010 là lựa chọn hợp lý hơn.

SFU4010 nên kết hợp với những linh kiện nào?

Một hệ thống truyền động SFU4010 hoàn chỉnh thường gồm:

Đai ốc vít me bi

Đai ốc phối hợp với trục vít để tạo chuyển động tuyến tính.

Gối đỡ BK/BF

Hỗ trợ và cố định hai đầu trục vít.

Khớp nối

Kết nối trục vít với động cơ.

Servo motor

Phù hợp với hệ thống yêu cầu kiểm soát tốc độ và vị trí.

Ray trượt

Đảm nhiệm chức năng dẫn hướng và chịu tải ngang.

Driver

Điều khiển động cơ theo tín hiệu từ bộ điều khiển.

Một hệ thống tốt cần đảm bảo vít me và ray trượt được căn chỉnh song song, hạn chế lực lệch tác động lên vít.

Gia công hai đầu trục SFU4010

Khi mua vít me cho máy CNC hoặc máy tự động hóa, gia công hai đầu trục là yếu tố cần được xác định trước.

Tùy thiết kế máy, SFU4010 có thể cần gia công:

• Đầu lắp động cơ.
• Bậc trục.
• Ren.
• Rãnh then.
• Vị trí lắp gối BK.
• Vị trí lắp gối BF.
• Kích thước theo khớp nối.
• Kích thước đặc biệt theo bản vẽ.

Nếu có bản vẽ máy, khách hàng nên gửi bản vẽ để xác định chính xác kích thước cần gia công.

Cách chọn SFU4010 phù hợp cho máy

Bước 1: Xác định hành trình

Hành trình quyết định chiều dài làm việc của vít me.

Bước 2: Xác định tải trọng

Cần xác định tải tĩnh và tải động mà vít me phải di chuyển.

Bước 3: Xác định tốc độ

Với bước 10mm, tốc độ tuyến tính phụ thuộc trực tiếp vào tốc độ quay của động cơ.

Bước 4: Xác định động cơ

Có thể sử dụng:

• Servo motor.
• Động cơ bước.

Bước 5: Xác định độ chính xác

Máy CNC cần xem xét cấp chính xác, độ rơ và yêu cầu về độ lặp lại.

Bước 6: Xác định đầu trục

Đây là thông tin quan trọng để gia công phù hợp với gối đỡ và khớp nối.

Những lưu ý khi sử dụng trục vít me SFU4010

Bôi trơn đúng cách

Cần sử dụng chất bôi trơn phù hợp và thực hiện bảo dưỡng định kỳ.

Hạn chế bụi và phoi

Đối với máy CNC, nên sử dụng giải pháp che chắn phù hợp để bảo vệ vít me.

Căn chỉnh đồng tâm

Khớp nối, động cơ, gối đỡ và vít me phải được căn chỉnh chính xác.

Không sử dụng vít me thay ray dẫn hướng

Ray trượt nên đảm nhiệm chức năng dẫn hướng và chịu tải ngang.

Kiểm tra độ rơ

Độ rơ tăng bất thường có thể ảnh hưởng đến độ chính xác của máy.

SFU4010 có phù hợp với máy CNC không?

Có, SFU4010 có thể phù hợp với nhiều máy CNC và cơ cấu tự động hóa, đặc biệt khi hệ thống cần:

• Đường kính vít me lớn.
• Độ cứng vững tốt.
• Bước vít 10mm.
• Tốc độ tuyến tính ở mức tương đối cao.
• Khả năng định vị ổn định.

Tuy nhiên, để lựa chọn chính xác cần tính toán đồng thời:

Tải trọng → hành trình → tốc độ → gia tốc → mô-men động cơ → chiều dài vít → độ chính xác → phương án gá lắp.

Đây là cách tránh tình trạng chọn vít me quá nhỏ, quá lớn hoặc không phù hợp với động cơ.

Mua trục vít me SFU4010 tại Raybi.vn

Nếu bạn đang tìm trục vít me SFU4010 cho máy CNC, máy gia công hoặc hệ thống tự động hóa, Raybi có thể hỗ trợ tư vấn theo thông số thực tế.

Bạn có thể gửi:

• Model: SFU4010.
• Chiều dài trục.
• Hành trình.
• Tải trọng.
• Tốc độ yêu cầu.
• Loại động cơ.
• Kích thước đầu trục.
• Bản vẽ gia công nếu có.
• Số lượng cần sử dụng.

Raybi có thể hỗ trợ lựa chọn đồng bộ trục vít me, đai ốc bi, gối BK/BF, khớp nối và ray trượt theo cấu hình máy.
