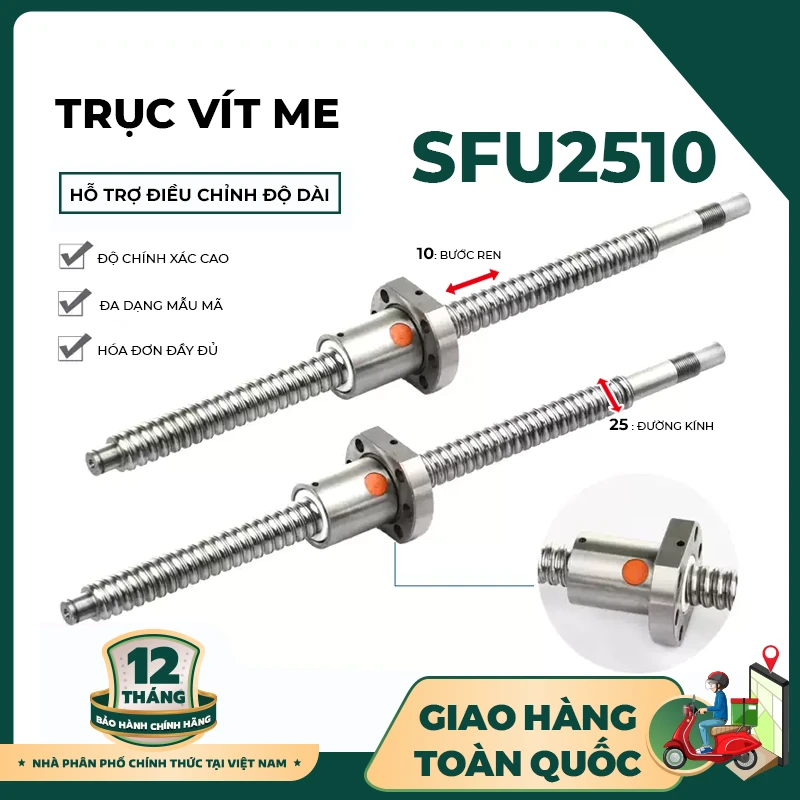

Trục Vít Me SFU2510 – Vít Me Bi 25mm Bước 10mm Cho Máy CNC Và Tự Động Hóa

Trục vít me SFU2510 là dòng vít me bi được sử dụng phổ biến trong các hệ thống truyền động tuyến tính, máy CNC, máy gia công cơ khí và thiết bị tự động hóa. Với đường kính danh nghĩa 25mm và bước vít 10mm, SFU2510 mang đến sự cân bằng giữa độ cứng vững, tốc độ di chuyển và khả năng định vị.

Nếu bạn đang tìm vít me bi SFU2510, việc lựa chọn đúng chiều dài trục, đai ốc, kiểu gia công hai đầu và gối đỡ sẽ giúp hệ thống hoạt động ổn định, giảm rung và tối ưu hiệu quả truyền động.

Trục vít me SFU2510 là gì?

SFU2510 là một loại vít me bi (Ball Screw) sử dụng các viên bi tuần hoàn giữa trục vít và đai ốc. Khi động cơ quay, trục vít truyền chuyển động đến đai ốc, từ đó biến chuyển động quay thành chuyển động tịnh tiến.

Tên model SFU2510 có thể hiểu:

• SFU: dòng vít me bi.
• 25: đường kính danh nghĩa của trục vít khoảng 25mm.
• 10: bước vít 10mm.

Về lý thuyết, mỗi vòng quay của trục vít tạo ra khoảng 10mm chuyển động tuyến tính.

Đây là cấu hình phù hợp với những cơ cấu cần tốc độ tuyến tính tương đối tốt nhưng vẫn muốn duy trì khả năng kiểm soát chuyển động.

Lưu ý: Thông số tải, tốc độ quay, độ chính xác và tuổi thọ thực tế cần được xác định dựa trên cấu hình cụ thể của trục vít, đai ốc, chiều dài, cấp chính xác và điều kiện lắp đặt.

Thông số cơ bản của SFU2510

Chiều dài SFU2510 cần được lựa chọn theo hành trình thực tế của máy. Ngoài trục vít, nên xác định đồng thời đai ốc bi, gối đỡ và khớp nối để đảm bảo khả năng lắp đặt.

Ưu điểm nổi bật của trục vít me SFU2510

1. Đường kính 25mm – cân bằng giữa kích thước và độ cứng

SFU2510 có đường kính danh nghĩa 25mm, lớn hơn các dòng phổ biến như SFU1605 hoặc SFU2005.

Kích thước này phù hợp với các hệ thống cần:

• Độ cứng vững tốt.
• Khả năng chịu tải cao hơn dòng nhỏ.
• Kích thước tổng thể vừa phải.
• Không gian lắp đặt không quá lớn.

SFU2510 đặc biệt phù hợp với các máy có kích thước trung bình và các module chuyển động tuyến tính công nghiệp.

2. Bước vít 10mm cho tốc độ di chuyển tốt

Với bước vít 10mm, mỗi vòng quay tạo ra khoảng 10mm chuyển động tuyến tính.

Ví dụ về mặt lý thuyết:

500 vòng/phút × 10mm = 5.000mm/phút = 5m/phút

1.000 vòng/phút × 10mm = 10.000mm/phút = 10m/phút

Điều này giúp SFU2510 phù hợp với các cơ cấu cần tốc độ di chuyển nhanh hơn so với vít me bước 5mm.

Tốc độ thực tế cần được tính toán dựa trên tải trọng, chiều dài trục, tốc độ quay cho phép và động cơ sử dụng.

3. Hiệu suất truyền động cao

Cơ cấu bi tuần hoàn giúp giảm ma sát giữa trục vít và đai ốc.

Nhờ đó, SFU2510 có thể mang lại:

• Chuyển động êm.
• Hiệu suất truyền động tốt.
• Giảm tổn hao cơ học.
• Phản hồi chuyển động nhanh.
• Phù hợp với servo motor.
• Hỗ trợ định vị chính xác.

Đây là một trong những lý do vít me bi được sử dụng rộng rãi trong máy CNC và hệ thống tự động hóa.

4. Dễ kết hợp với các hệ thống tự động hóa

SFU2510 có thể kết hợp với nhiều linh kiện truyền động khác như:

• Ray trượt tuyến tính.
• Đai ốc vít me bi.
• Gối đỡ BK/BF.
• Khớp nối.
• Động cơ bước.
• Servo motor.
• Driver.
• Cảm biến hành trình.

Nhờ đó, có thể xây dựng các module chuyển động tuyến tính theo yêu cầu của từng loại máy.

Nguyên lý hoạt động của SFU2510

Một hệ thống truyền động tuyến tính cơ bản có thể bố trí:

Động cơ → Khớp nối → Trục vít SFU2510 → Đai ốc bi → Bàn trượt

Khi động cơ quay, trục vít quay theo. Các viên bi tuần hoàn giữa trục vít và đai ốc giúp đai ốc dịch chuyển dọc theo trục.

Nhờ đó:

Chuyển động quay của động cơ → Chuyển động tịnh tiến của bàn máy.

Công thức cơ bản:

Tốc độ tuyến tính = Bước vít × Tốc độ quay

Với SFU2510:

V = 10 × n

Trong đó:

• V: tốc độ tuyến tính.
• 10mm: bước vít.
• n: số vòng/phút.

SFU2510 được sử dụng ở đâu?

Máy CNC

SFU2510 có thể được sử dụng cho các cơ cấu chuyển động của máy CNC như:

• Trục X.
• Trục Y.
• Trục Z.
• Bàn máy.
• Cơ cấu định vị.
• Cơ cấu nâng hạ.

Đường kính 25mm giúp SFU2510 phù hợp với nhiều máy CNC kích thước trung bình.

Máy gia công cơ khí

Vít me bi SFU2510 có thể được ứng dụng trong:

• Máy phay CNC.
• Máy khắc.
• Máy cắt.
• Máy khoan.
• Máy gia công tự động.
• Máy chế tạo linh kiện.

Máy tự động hóa

SFU2510 có thể sử dụng trong các cơ cấu:

• Cấp phôi.
• Đẩy sản phẩm.
• Định vị sản phẩm.
• Điều chỉnh vị trí.
• Nâng hạ.
• Máy lắp ráp.
• Máy kiểm tra.
• Module chuyển động tuyến tính.

So sánh SFU2510 với SFU2010

Nếu không gian lắp đặt hạn chế và tải không lớn, SFU2010 có thể phù hợp.

Nếu cần đường kính lớn hơn và độ cứng vững tốt hơn, SFU2510 là lựa chọn đáng cân nhắc.

So sánh SFU2510 với SFU2505

Hai model đều có đường kính danh nghĩa 25mm nhưng khác nhau về bước vít.

Nên chọn SFU2505 hay SFU2510?

SFU2505 phù hợp khi ưu tiên bước nhỏ và khả năng kiểm soát vị trí.

SFU2510 phù hợp khi cần tốc độ tuyến tính cao hơn nhưng vẫn muốn sử dụng vít me đường kính 25mm.

SFU2510 có phù hợp với máy CNC không?

Có. SFU2510 có thể phù hợp với nhiều máy CNC và hệ thống tự động hóa có kích thước trung bình.

Tuy nhiên, không nên lựa chọn chỉ dựa vào model.

Cần xem xét:

Tải trọng + hành trình + tốc độ + gia tốc + mô-men động cơ + chiều dài vít + độ chính xác + phương án gá lắp.

Đặc biệt, khi sử dụng vít me dài, cần kiểm tra thêm hiện tượng rung, độ võng và tốc độ quay phù hợp.

SFU2510 nên kết hợp với linh kiện nào?

Một bộ truyền động hoàn chỉnh có thể bao gồm:

Đai ốc bi

Đai ốc phù hợp với SFU2510 để tạo chuyển động tuyến tính.

Gối đỡ BK/BF

Dùng để cố định và hỗ trợ hai đầu trục vít.

Khớp nối

Kết nối trục vít với động cơ.

Servo motor

Phù hợp với ứng dụng cần điều khiển chính xác vị trí và tốc độ.

Ray trượt

Ray trượt giúp dẫn hướng bàn máy và chịu tải ngang.

Driver

Điều khiển động cơ theo tín hiệu của hệ thống.

Vít me không nên đảm nhiệm chức năng dẫn hướng chính. Ray trượt hoặc cơ cấu dẫn hướng cần được bố trí phù hợp để giảm lực ngang tác động lên trục vít.

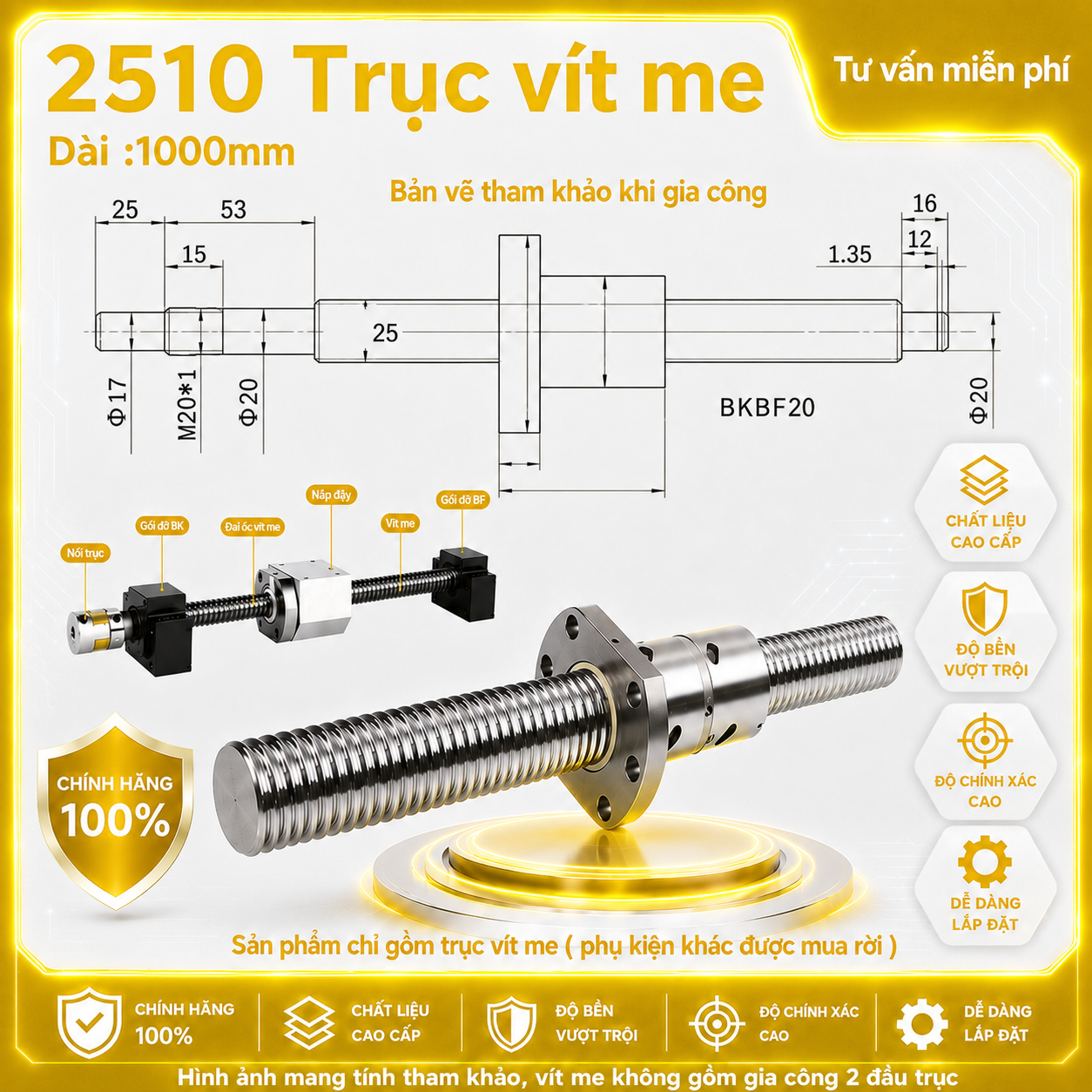

Gia công hai đầu trục SFU2510

Khi lắp SFU2510 vào máy, hai đầu trục thường cần được gia công phù hợp với thiết kế.

Có thể yêu cầu:

• Gia công đầu lắp động cơ.
• Gia công bậc trục.
• Gia công ren.
• Gia công rãnh then.
• Gia công vị trí lắp BK.
• Gia công vị trí lắp BF.
• Gia công theo khớp nối.
• Gia công theo bản vẽ riêng.

Nên cung cấp bản vẽ đầu trục trước khi đặt hàng để đảm bảo kích thước phù hợp với hệ thống.

Cách chọn trục vít me SFU2510

1. Xác định chiều dài

Chiều dài vít me phải phù hợp với hành trình và không gian lắp đặt.

2. Xác định tải trọng

Tính toán tải động và tải tĩnh mà vít me phải chịu.

3. Xác định tốc độ

Bước 10mm giúp SFU2510 đạt tốc độ tuyến tính tương đối cao.

4. Xác định động cơ

Lựa chọn động cơ bước hoặc servo dựa trên tải, tốc độ và yêu cầu điều khiển.

5. Xác định độ chính xác

Máy CNC cần xác định yêu cầu về độ chính xác, độ lặp lại và độ rơ.

6. Xác định đầu trục

Đây là thông tin quan trọng để gia công phù hợp với gối đỡ và khớp nối.

Những lưu ý khi sử dụng SFU2510

Bôi trơn định kỳ

Sử dụng chất bôi trơn phù hợp giúp giảm ma sát và hạn chế mài mòn.

Che chắn vít me

Trong máy CNC, nên hạn chế phoi kim loại, bụi và chất làm mát tiếp xúc trực tiếp với vít me.

Căn chỉnh đồng tâm

Động cơ, khớp nối, gối đỡ và trục vít cần được căn chỉnh chính xác.

Đảm bảo ray trượt song song

Ray dẫn hướng và vít me cần được căn chỉnh để hạn chế lực lệch.

Kiểm tra độ rơ

Độ rơ tăng có thể ảnh hưởng đến độ chính xác của máy và cần được kiểm tra kịp thời.

SFU2510 – Lựa chọn cân bằng cho máy CNC và tự động hóa

Điểm nổi bật của trục vít me SFU2510 nằm ở sự cân bằng giữa:

Đường kính 25mm → Độ cứng vững tốt

Bước 10mm → Tốc độ tuyến tính phù hợp

Vít me bi → Ma sát thấp và hiệu suất truyền động tốt

Khả năng gia công đầu trục → Dễ tích hợp vào nhiều thiết kế máy

Vì vậy, SFU2510 là một lựa chọn đáng cân nhắc cho các hệ thống CNC, máy gia công và tự động hóa công nghiệp cần một cơ cấu truyền động tuyến tính có kích thước vừa phải.

Mua trục vít me SFU2510 tại Raybi.vn

Nếu bạn đang tìm trục vít me SFU2510, Raybi có thể hỗ trợ tư vấn theo thông số thực tế của máy.

Bạn có thể cung cấp:

• Model: SFU2510
• Chiều dài trục.
• Hành trình.
• Tải trọng.
• Tốc độ yêu cầu.
• Loại động cơ.
• Kích thước đầu trục.
• Bản vẽ gia công hai đầu.
• Số lượng cần mua.

Raybi có thể hỗ trợ lựa chọn đồng bộ vít me, đai ốc bi, gối BK/BF, khớp nối và ray trượt để phù hợp với thiết kế máy.
