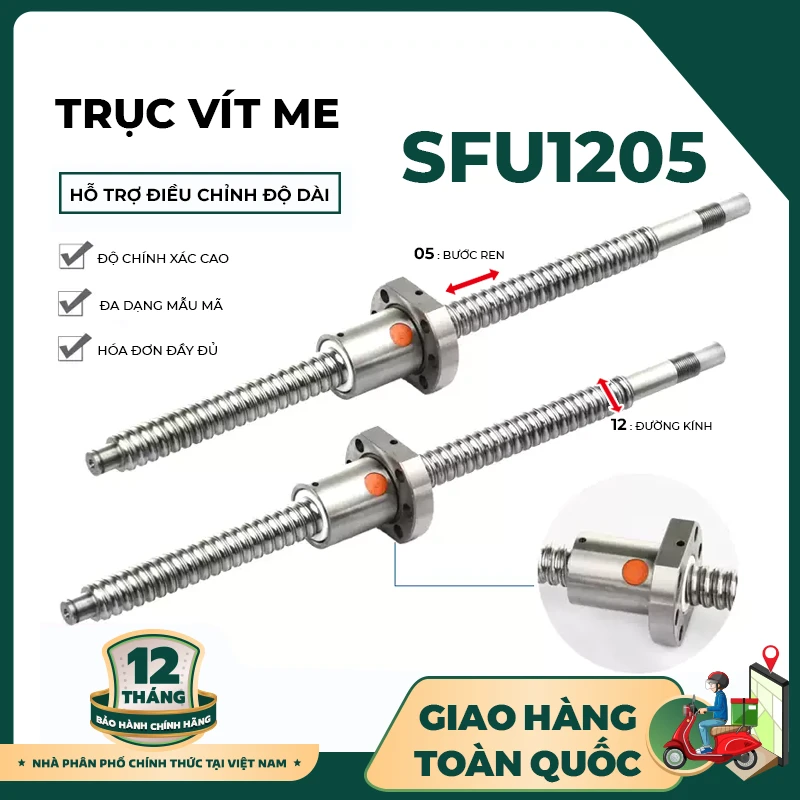

Trục vít me SFU1205 – Giải Pháp Chuyển Động Tuyến Tính Chính Xác Cho Máy CNC

Trong các hệ thống máy CNC, máy tự động hóa và thiết bị cơ khí chính xác, trục vít me là bộ phận quan trọng giúp chuyển đổi chuyển động quay của động cơ thành chuyển động tuyến tính. Một lựa chọn phổ biến cho các hệ thống kích thước nhỏ và vừa là Trục vít me SFU1205 – dòng vít me bi có thiết kế nhỏ gọn, bước vít phù hợp và khả năng đáp ứng tốt các yêu cầu về độ chính xác.

Tại raybi.vn, SFU1205 nằm trong nhóm sản phẩm Trục vít me SFU, cùng các model như SFU1210, SFU1605, SFU1610, SFU2005, SFU2010…

1. Trục vít me SFU1205 là gì?

SFU1205 là mã trục vít me bi có đường kính danh nghĩa 12 mm và bước vít 5 mm/vòng theo quy ước mã sản phẩm phổ biến của dòng SFU.

Khi động cơ quay, chuyển động được truyền qua cụm vít me – đai ốc bi để tạo ra chuyển động tịnh tiến. Nhờ cơ chế tuần hoàn bi, vít me bi có ma sát thấp hơn so với nhiều cơ cấu vít me trượt truyền thống, từ đó hỗ trợ chuyển động êm và chính xác.

Điểm đáng chú ý của SFU1205:

• Đường kính trục danh nghĩa: 12 mm.
• Bước vít: 5 mm.
• Thiết kế phù hợp cho các cơ cấu chuyển động tuyến tính nhỏ gọn.
• Có thể kết hợp với đai ốc SFU1205 tương ứng.
• Có thể sử dụng cùng hệ thống gối đỡ đầu trục phù hợp.
• Phù hợp cho nhiều cơ cấu CNC và tự động hóa cần chuyển động tuyến tính ổn định.

Lưu ý: Chiều dài trục, cấp chính xác, kiểu gia công hai đầu và cấu hình đai ốc cần được xác nhận theo từng đơn hàng. Hình ảnh sản phẩm không nên được dùng thay thế cho bản vẽ kỹ thuật khi thiết kế máy.

2. Thông số kỹ thuật tham khảo của SFU1205

SFU1205 có ưu điểm ở kích thước tương đối nhỏ, vì vậy thường được cân nhắc cho những cơ cấu cần tiết kiệm không gian nhưng vẫn yêu cầu khả năng định vị tuyến tính tốt.

Trên raybi.vn hiện có riêng nhóm Trục vít me SFU với nhiều lựa chọn kích thước và bước vít, giúp người dùng dễ dàng lựa chọn theo thiết kế máy.

3. Ưu điểm nổi bật của trục vít me SFU1205

Chuyển động tuyến tính chính xác

Cơ cấu vít me bi giúp chuyển đổi chuyển động quay thành chuyển động thẳng một cách ổn định. Đây là đặc điểm quan trọng đối với các máy cần kiểm soát vị trí của bàn máy, đầu dao hoặc cơ cấu chấp hành.

Kích thước nhỏ gọn

Với đường kính danh nghĩa 12 mm, SFU1205 phù hợp với các thiết kế máy cần tối ưu không gian lắp đặt.

Bước vít 5 mm

Bước 5 mm tạo sự cân bằng giữa tốc độ dịch chuyển và khả năng tạo lực tuyến tính trong nhiều ứng dụng. Tuy nhiên, thông số lựa chọn cuối cùng vẫn cần dựa trên tải, tốc độ và mô-men động cơ thực tế.

Dễ kết hợp với hệ thống phụ trợ

SFU1205 có thể được sử dụng cùng đai ốc vít me, gối đỡ đầu trục và khớp nối để hình thành một cụm truyền động tuyến tính hoàn chỉnh.

Phù hợp nhiều thiết bị tự động hóa

Từ máy CNC nhỏ, máy khắc, máy gia công, máy tự động đến các cơ cấu trượt tuyến tính, SFU1205 có thể được cân nhắc khi thiết kế yêu cầu cơ cấu truyền động nhỏ gọn.

4. Trục vít me SFU1205 được ứng dụng ở đâu?

Máy CNC

SFU1205 có thể được sử dụng cho các cơ cấu X, Y hoặc Z trên những máy CNC có kích thước và tải trọng phù hợp.

Máy khắc và máy gia công mini

Các thiết bị gia công nhỏ thường yêu cầu cơ cấu truyền động gọn, dễ lắp đặt. SFU1205 là một lựa chọn đáng cân nhắc cho nhóm ứng dụng này.

Máy tự động hóa

Trục vít me có thể đảm nhiệm nhiệm vụ di chuyển bàn trượt, cơ cấu định vị, cơ cấu cấp phôi hoặc cơ cấu nâng hạ tùy thiết kế.

Máy DIY và thiết bị chế tạo

Đối với các dự án tự chế tạo máy CNC, máy laser hoặc cơ cấu tuyến tính, SFU1205 có thể được lựa chọn dựa trên tải trọng và hành trình thực tế.

5. So sánh SFU1205 với một số model SFU khác

Các model trên đều nằm trong danh mục trục vít me SFU được raybi.vn phân loại riêng.

Không nên chọn vít me chỉ dựa vào đường kính. Tải trọng, tốc độ quay, hành trình, độ chính xác, chiều dài trục và cấu hình lắp đặt đều cần được xem xét trước khi đặt hàng.

6. Cách lựa chọn SFU1205 phù hợp

Trước khi mua, người dùng nên kiểm tra ít nhất 6 yếu tố:

1. Tải trọng:
Xác định tải mà trục vít me phải kéo hoặc nâng để tránh lựa chọn thiếu khả năng chịu tải.

2. Hành trình:
Xác định chiều dài làm việc thực tế và tổng chiều dài trục cần thiết.

3. Tốc độ:
Tính toán tốc độ quay và tốc độ tuyến tính mong muốn để xác định bước vít phù hợp.

4. Động cơ:
Kiểm tra mô-men động cơ và kiểu kết nối với trục vít me.

5. Gối đỡ:
Đầu cố định và đầu tự do cần sử dụng gối đỡ phù hợp với đường kính trục và cấu hình gia công.

6. Độ chính xác:
Với máy CNC hoặc thiết bị cần định vị chính xác, nên xác định rõ yêu cầu về cấp chính xác và độ rơ trước khi lựa chọn.

7. SFU1205 có cần gia công đầu trục không?

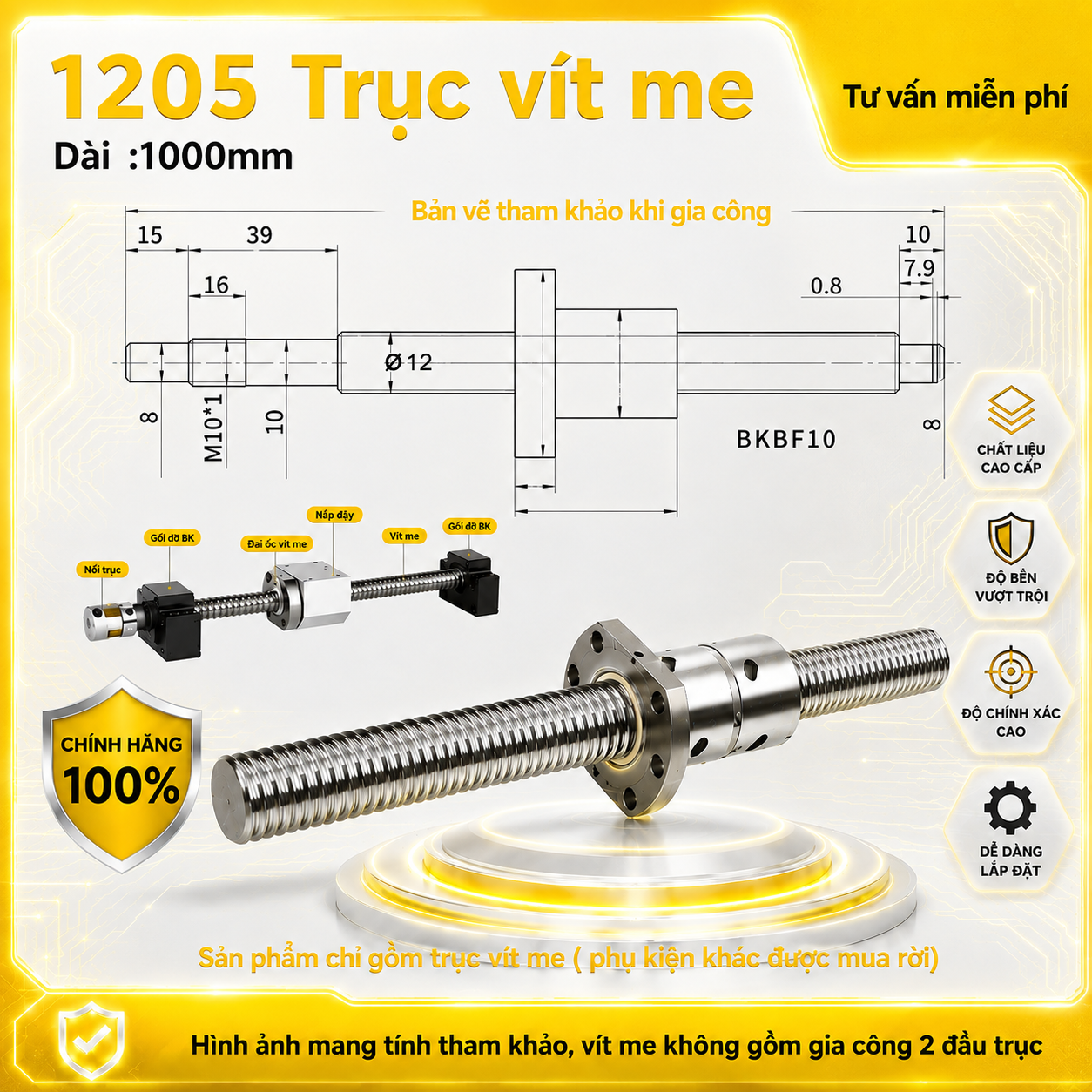

Có thể cần. Trục vít me nguyên bản thường phải được gia công hai đầu theo thiết kế của máy để lắp gối đỡ, khớp nối và các bộ phận liên quan.

Vì vậy, khi đặt trục vít me SFU1205, khách hàng nên cung cấp:

• Chiều dài trục mong muốn.
• Bản vẽ hoặc kích thước đầu trục.
• Vị trí gối đỡ.
• Loại khớp nối.
• Loại đai ốc.
• Yêu cầu về hành trình và độ chính xác.

Việc xác định trước các thông số này giúp hạn chế tình trạng mua trục về nhưng không phù hợp với hệ thống máy.

8. Những lưu ý khi lắp đặt và sử dụng

Để SFU1205 vận hành ổn định, cần chú ý:

• Căn chỉnh trục vít me thẳng với hệ thống dẫn hướng.
• Không để trục chịu tải lệch tâm ngoài thiết kế.
• Sử dụng bôi trơn phù hợp và định kỳ.
• Hạn chế bụi, phoi kim loại và dị vật bám vào bề mặt ren.
• Kiểm tra độ rơ và tiếng ồn bất thường trong quá trình vận hành.
• Kiểm tra độ đồng tâm giữa trục vít me và động cơ trước khi chạy máy ở tốc độ cao.

Một hệ thống vít me tốt nhưng lắp đặt sai vẫn có thể gây rung, ồn, nóng hoặc giảm tuổi thọ. Vì vậy, độ chính xác của toàn bộ cụm truyền động quan trọng không kém việc lựa chọn riêng trục vít me.

9. Vì sao nên chọn SFU1205 cho cơ cấu nhỏ gọn?

Nếu hệ thống của bạn cần một trục vít me có đường kính nhỏ, bước 5 mm và dễ tích hợp vào cơ cấu tuyến tính, SFU1205 là model đáng cân nhắc.

Đặc biệt, khi kết hợp đúng với đai ốc SFU1205, gối đỡ và khớp nối phù hợp, bộ truyền động có thể tạo thành một giải pháp chuyển động tuyến tính gọn gàng cho máy CNC và thiết bị tự động hóa.

Raybi.vn hiện phân phối nhiều model thuộc nhóm trục vít me SFU, trong đó có SFU1205, cùng nhiều đai ốc và gối đỡ liên quan.

10. Câu hỏi thường gặp về trục vít me SFU1205

SFU1205 có đường kính bao nhiêu?

SFU1205 có đường kính danh nghĩa 12 mm, trong đó “05” thường biểu thị bước vít 5 mm.

SFU1205 dùng đai ốc nào?

Đai ốc tương thích theo mã là đai ốc vít me SFU1205. Raybi.vn hiện có SFU1205 trong nhóm đai ốc vít me SFU.

SFU1205 có dùng cho máy CNC được không?

Có thể sử dụng cho máy CNC nếu tải trọng, hành trình, tốc độ và yêu cầu độ chính xác của máy phù hợp với thông số của trục.

Có thể đặt SFU1205 theo chiều dài riêng không?

Chiều dài và cấu hình gia công cần được xác nhận theo từng đơn hàng. Khách hàng nên gửi kích thước hoặc bản vẽ để được tư vấn chính xác trước khi đặt.

11. Mua trục vít me SFU1205 tại raybi.vn

Nếu bạn đang tìm trục vít me SFU1205 cho máy CNC, máy tự động hóa hoặc cơ cấu chuyển động tuyến tính, hãy cung cấp cho Raybi các thông tin về đường kính, bước vít, chiều dài, hành trình và kiểu gia công hai đầu.

Đội ngũ tư vấn có thể hỗ trợ kiểm tra model, lựa chọn đai ốc, gối đỡ và phụ kiện đồng bộ để hạn chế sai lệch khi lắp đặt.
