Thông tin sản phẩm

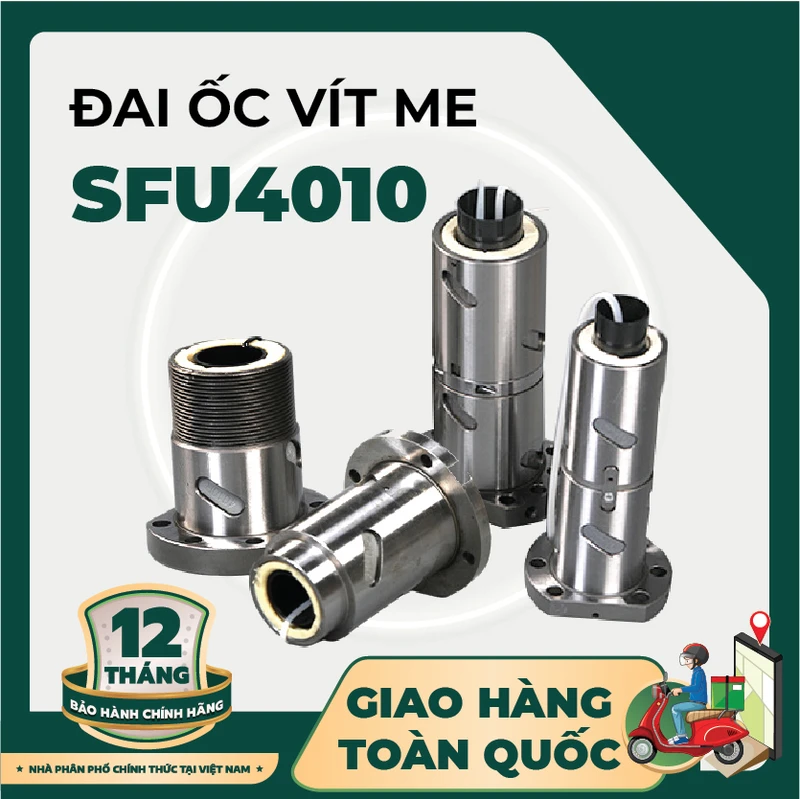

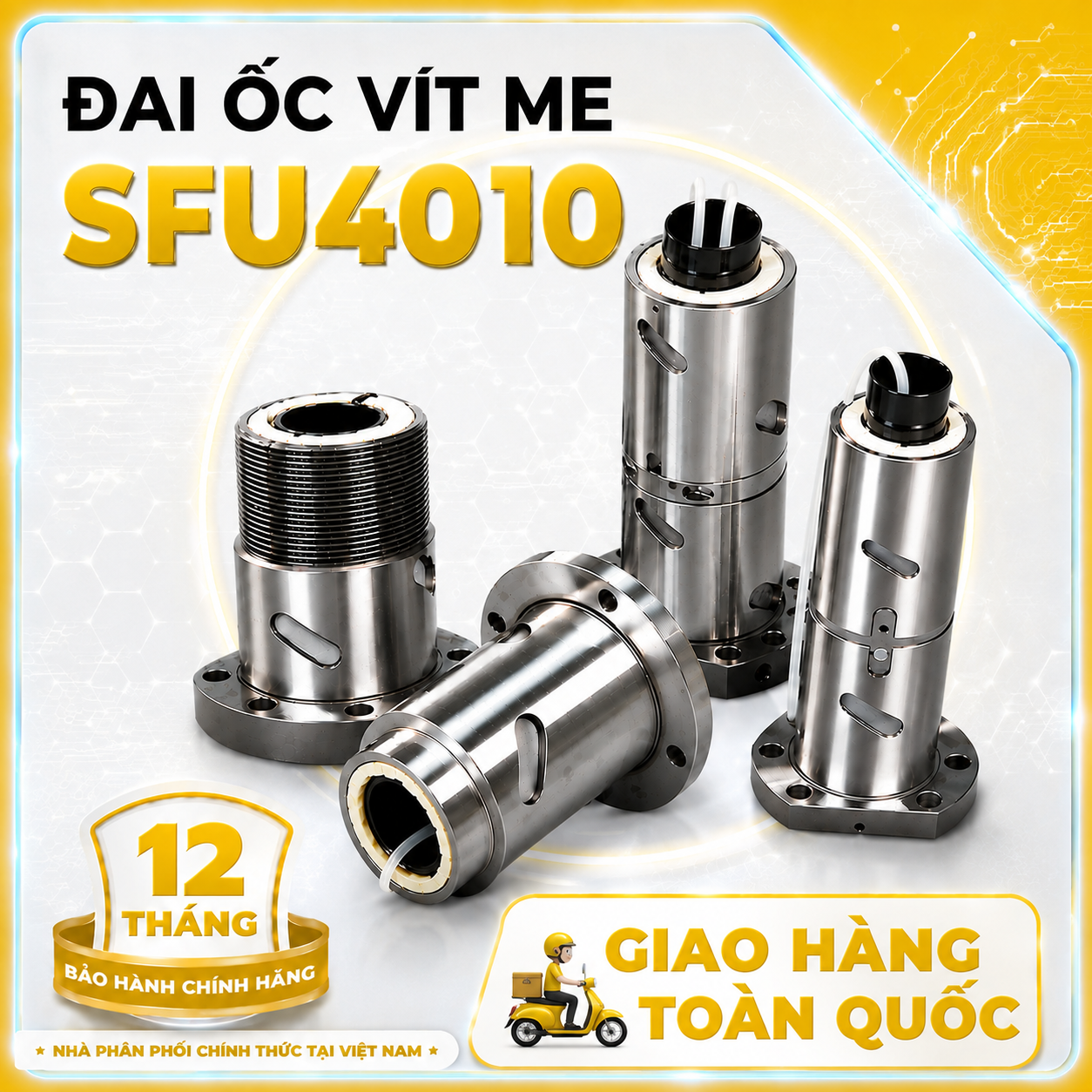

Đai ốc vít me SFU4010 – Giải pháp truyền động tuyến tính chính xác cho máy CNC và tự động hóa

Đai ốc vít me SFU4010 là bộ phận truyền động quan trọng trong hệ thống vít me bi, đảm nhiệm việc chuyển đổi chuyển động quay của trục vít me thành chuyển động tịnh tiến với độ chính xác và độ ổn định cao. Với cấu hình đường kính danh nghĩa 40 mm, bước vít 10 mm, SFU4010 phù hợp cho nhiều hệ thống máy CNC, máy tự động hóa và cơ cấu chuyển động tuyến tính cần hành trình nhanh, vận hành ổn định.

Nếu bạn đang tìm đai ốc vít me SFU4010 chính xác, dễ lắp đặt và phù hợp với trục vít me 4010, nội dung dưới đây sẽ giúp bạn hiểu rõ hơn về sản phẩm và cách lựa chọn.

1. Đai ốc vít me SFU4010 là gì?

SFU4010 thuộc nhóm đai ốc vít me bi tiêu chuẩn SFU, được thiết kế để làm việc cùng trục vít me bi 4010.

Trong mã sản phẩm:

• SFU: dòng đai ốc vít me bi tiêu chuẩn.
• 40: đường kính danh nghĩa của trục vít me khoảng 40 mm.
• 10: bước vít 10 mm.

Đai ốc sử dụng hệ thống bi tuần hoàn bên trong. Khi trục vít me quay, các viên bi lăn giữa rãnh vít và đai ốc, tạo ra chuyển động tuyến tính với ma sát thấp hơn đáng kể so với cơ cấu vít me trượt thông thường.

Vì sao SFU4010 được quan tâm?

Với bước 10 mm, mỗi vòng quay của trục vít me tạo ra hành trình tuyến tính danh nghĩa khoảng 10 mm. Đây là cấu hình phù hợp khi hệ thống cần cân bằng giữa tốc độ dịch chuyển, khả năng truyền động và độ chính xác.

2. Thông số kỹ thuật tham khảo của đai ốc SFU4010

Lưu ý: Kích thước lắp đặt, tải động/tĩnh, cấp chính xác, preload và cấu hình hồi bi cần được đối chiếu với đúng phiên bản SFU4010 trước khi đặt hàng. Không nên chỉ dựa vào tên mã để thay thế trực tiếp.

3. Ưu điểm nổi bật của đai ốc vít me SFU4010

⚙️ Chuyển động mượt và ổn định

Cơ cấu bi tuần hoàn giúp giảm ma sát trong quá trình chuyển động. Nhờ đó, cơ cấu truyền động có thể vận hành êm và ổn định hơn khi được lắp đặt, bôi trơn đúng cách.

🎯 Hỗ trợ chuyển động chính xác

Vít me bi được sử dụng phổ biến trong các cơ cấu cần kiểm soát vị trí như máy CNC, bàn máy tự động và thiết bị cơ khí chính xác.

🚀 Bước vít 10 mm

Cấu hình 4010 với bước 10 mm phù hợp với những hệ thống cần tốc độ dịch chuyển tương đối cao mà vẫn duy trì khả năng kiểm soát chuyển động tốt.

🔧 Dễ tích hợp vào hệ thống

SFU4010 có thể được sử dụng cùng trục vít me tương ứng và các bộ phận như gối đỡ BK/BF, khớp nối, động cơ servo hoặc stepper, tùy thiết kế máy.

🏭 Phù hợp nhiều thiết bị công nghiệp

Đai ốc vít me bi có thể được ứng dụng trong nhiều cơ cấu truyền động tuyến tính của máy móc hiện đại.

4. SFU4010 được sử dụng ở đâu?

Đai ốc vít me SFU4010 có thể được sử dụng trong các hệ thống:

• Máy CNC gia công kim loại.
• Máy CNC router công suất lớn.
• Máy phay và máy tiện CNC.
• Bàn máy chuyển động tuyến tính.
• Máy tự động hóa công nghiệp.
• Cơ cấu nâng – hạ và định vị.
• Thiết bị kiểm tra, đo lường.
• Máy gia công và lắp ráp tự động.
• Hệ thống robot và cơ cấu servo.

Đặc biệt, cấu hình bước 10 mm có thể phù hợp với các trục chuyển động cần hành trình nhanh và độ ổn định cao.

5. Đai ốc SFU4010 hoạt động như thế nào?

Nguyên lý hoạt động của hệ thống tương đối đơn giản:

Động cơ → Khớp nối → Trục vít me 4010 → Bi tuần hoàn → Đai ốc SFU4010 → Cơ cấu chuyển động

Khi động cơ quay, trục vít me quay theo. Các viên bi bên trong đai ốc lăn theo rãnh vít và tuần hoàn qua đường hồi bi. Chuyển động quay của trục vít được chuyển thành chuyển động tịnh tiến của đai ốc.

Nếu gắn đai ốc vào bàn máy, bàn máy sẽ di chuyển theo chiều tương ứng với chiều quay của động cơ.

6. Cách chọn đai ốc vít me SFU4010 phù hợp

Không nên chỉ lựa chọn dựa vào đường kính và bước vít. Trước khi mua, nên kiểm tra ít nhất các yếu tố sau:

1. Đúng đường kính và bước vít

SFU4010 cần được lựa chọn tương thích với trục vít me 4010. Không nên dùng đai ốc khác bước để lắp thay thế nếu chưa kiểm tra khả năng tương thích.

2. Kiểm tra kích thước lắp đặt

Cần đối chiếu:

• Đường kính thân đai ốc.
• Chiều dài tổng thể.
• Kích thước mặt bích nếu có.
• Khoảng cách lỗ bắt vít.
• Vị trí lắp đặt trên bàn máy.

3. Xác định yêu cầu tải

Nếu cơ cấu chịu tải lớn hoặc hoạt động liên tục, cần kiểm tra tải động, tải tĩnh và tuổi thọ dự kiến của cụm vít me.

4. Chọn cấp chính xác phù hợp

Máy CNC yêu cầu độ chính xác cao nên cần xác định cấp chính xác của vít me và đai ốc trước khi đặt hàng.

5. Kiểm tra preload

Preload ảnh hưởng trực tiếp đến độ rơ, độ cứng và lực ma sát của cụm vít me. Cần lựa chọn theo yêu cầu thực tế của máy.

7. SFU4010 khác gì so với SFU4005?

Đây là câu hỏi thường gặp khi lựa chọn vít me bi.

Hiểu đơn giản: nếu hệ thống cần di chuyển nhanh hơn trên mỗi vòng quay, SFU4010 là lựa chọn đáng cân nhắc. Nếu ưu tiên lực truyền động và độ phân giải chuyển động cao hơn, bước 5 mm có thể phù hợp hơn.

8. Dấu hiệu đai ốc vít me cần kiểm tra hoặc thay thế

Đai ốc vít me làm việc lâu ngày trong môi trường bụi bẩn, thiếu bôi trơn hoặc chịu tải vượt mức có thể xuất hiện hiện tượng:

• Bàn máy xuất hiện độ rơ bất thường.
• Chuyển động không còn mượt.
• Xuất hiện tiếng ồn khi chạy.
• Độ chính xác gia công giảm.
• Vị trí sau mỗi lần chạy không ổn định.
• Có hiện tượng rung hoặc giật.
• Khe hở giữa vít me và đai ốc tăng.

Khi xuất hiện các dấu hiệu trên, nên kiểm tra cả trục vít me, đai ốc, bi tuần hoàn, hệ thống bôi trơn và gối đỡ thay vì chỉ thay một linh kiện mà chưa xác định nguyên nhân.

9. Những lưu ý khi sử dụng SFU4010

Để tăng tuổi thọ cụm vít me bi, người dùng nên:

Bôi trơn đúng cách: sử dụng loại dầu hoặc mỡ phù hợp với điều kiện vận hành.

Hạn chế bụi và phoi: máy CNC cần có giải pháp che chắn để phoi kim loại không tiếp xúc trực tiếp với vít me.

Kiểm tra độ đồng tâm: trục vít me, gối đỡ và đai ốc phải được căn chỉnh chính xác.

Không vượt tải: tải thực tế cần nằm trong giới hạn thiết kế của cụm truyền động.

Kiểm tra định kỳ: phát hiện sớm độ rơ hoặc tiếng ồn bất thường giúp hạn chế hư hỏng lan sang các bộ phận khác.

10. Vì sao nên chọn đúng đai ốc vít me SFU4010?

Một đai ốc đúng kích thước nhưng không phù hợp về bước vít, preload, cấp chính xác hoặc cấu hình hồi bi vẫn có thể gây ra sai số trong quá trình vận hành.

Vì vậy, khi lựa chọn đai ốc vít me SFU4010, nên cung cấp đầy đủ thông tin về:

• Model trục vít me đang sử dụng.
• Đường kính và bước vít.
• Chiều dài trục.
• Yêu cầu tải.
• Tốc độ quay.
• Hành trình.
• Độ chính xác mong muốn.
• Hình thức lắp đặt.

Điều này giúp việc tư vấn và lựa chọn sản phẩm phù hợp với máy thực tế trở nên nhanh chóng hơn.

11. Mua đai ốc vít me SFU4010 ở đâu?

Nếu bạn đang cần đai ốc vít me SFU4010 cho máy CNC, máy tự động hóa hoặc cơ cấu truyền động tuyến tính, hãy liên hệ Raybi.vn để được tư vấn lựa chọn theo đúng trục vít me và nhu cầu sử dụng.

📞 Thông tin liên hệ tư vấn

RAYBI.VN – Giải pháp truyền động tuyến tính & linh kiện cơ khí chính xác

• 🌐 Website: raybi.vn
• 📩 Liên hệ để được tư vấn model, kích thước và cấu hình phù hợp.
• 🛠️ Hỗ trợ tư vấn lựa chọn đai ốc, trục vít me và phụ kiện đồng bộ.
• 🚚 Hỗ trợ giao hàng theo nhu cầu khách hàng.

👉 Bạn đang dùng trục vít me 4010 và cần thay đai ốc SFU4010? Hãy gửi model hoặc hình ảnh sản phẩm hiện tại cho Raybi.vn để được kiểm tra và tư vấn nhanh chóng.
