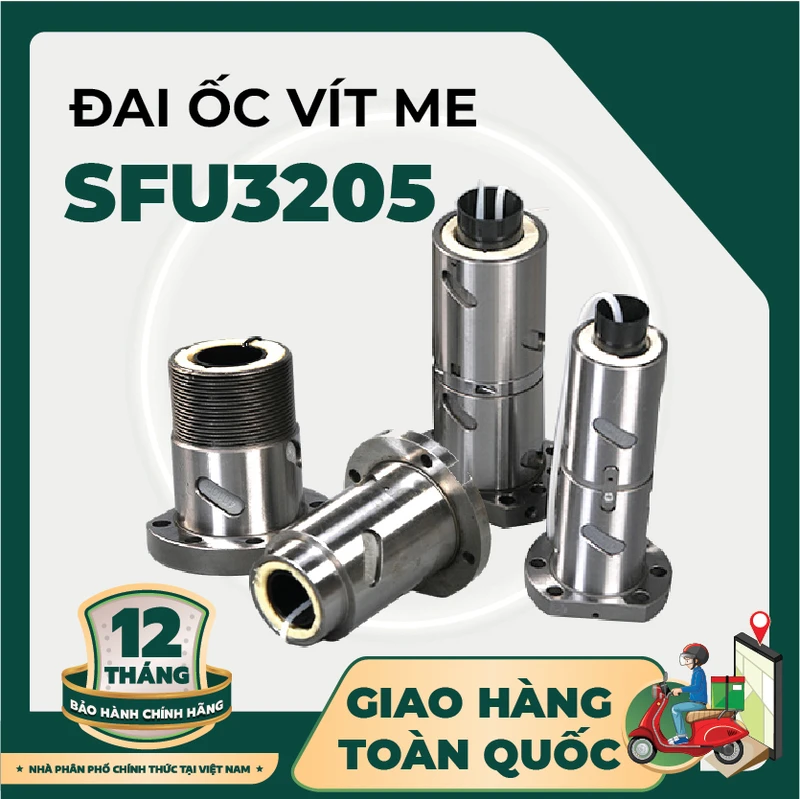

Đai ốc vít me SFU3205 – Giải pháp truyền động tuyến tính chính xác cho máy CNC

Trong các hệ thống truyền động tuyến tính, đai ốc vít me bi là bộ phận quan trọng giúp chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến. Đối với máy CNC, máy tự động hóa và các thiết bị cơ khí chính xác, việc lựa chọn đúng đai ốc vít me giúp hệ thống vận hành ổn định, giảm độ rơ và duy trì độ chính xác trong quá trình gia công.

Đai ốc vít me SFU3205 là dòng đai ốc vít me bi được sử dụng cùng trục vít me có cấu hình đường kính danh nghĩa 32 mm, bước vít 5 mm. Đây là lựa chọn phù hợp cho nhiều cơ cấu truyền động tuyến tính cần sự cân bằng giữa độ chính xác, độ ổn định và khả năng chịu tải.

1. Đai ốc vít me SFU3205 là gì?

SFU3205 là mã của một cấu hình vít me bi tiêu chuẩn. Đai ốc SFU3205 được thiết kế để kết hợp với trục vít me 3205 tương ứng.

Ý nghĩa cơ bản của mã:

• SFU: dòng vít me bi tiêu chuẩn.
• 32: đường kính danh nghĩa của trục vít me khoảng 32 mm.
• 05: bước vít 5 mm.

Với bước vít 5 mm, về mặt lý thuyết, một vòng quay của trục vít sẽ tạo ra khoảng 5 mm chuyển động tuyến tính của đai ốc nếu không xét đến các yếu tố điều khiển và sai số thực tế.

Đây là thông số rất quan trọng khi thiết kế hệ thống truyền động CNC vì nó ảnh hưởng trực tiếp đến tốc độ dịch chuyển và độ phân giải của cơ cấu.

2. Thông số kỹ thuật cơ bản của đai ốc SFU3205

Lưu ý: Các thông số như đường kính ngoài, chiều dài đai ốc, kích thước lỗ lắp, tải động, tải tĩnh, cấp chính xác và preload có thể thay đổi theo nhà sản xuất/cấu hình. Nên đối chiếu bản vẽ kỹ thuật thực tế trước khi đặt hàng.

3. Nguyên lý hoạt động của đai ốc vít me SFU3205

Đai ốc SFU3205 hoạt động dựa trên nguyên lý bi tuần hoàn.

Khi động cơ quay, chuyển động được truyền qua khớp nối đến trục vít me. Các viên bi nằm giữa rãnh của trục vít và đai ốc sẽ lăn theo rãnh, sau đó quay trở lại thông qua đường hồi bi.

Quá trình này tạo ra:

Động cơ → Khớp nối → Trục vít me → Bi tuần hoàn → Đai ốc → Chuyển động tuyến tính

Nhờ cơ cấu lăn thay vì ma sát trượt trực tiếp, vít me bi có thể mang lại chuyển động mượt và hiệu quả truyền động cao khi được lắp đặt, bôi trơn và căn chỉnh đúng kỹ thuật.

4. Ưu điểm nổi bật của đai ốc vít me SFU3205

4.1. Kết cấu vít me bi

SFU3205 sử dụng cơ cấu bi tuần hoàn, phù hợp với các hệ thống cần chuyển động tuyến tính ổn định và chính xác.

4.2. Đường kính 32 mm

Cấu hình 32 mm tạo sự cân bằng giữa kích thước cơ cấu và khả năng truyền động, phù hợp với nhiều thiết kế máy CNC và tự động hóa.

4.3. Bước vít 5 mm

Bước 5 mm cho phép kiểm soát chuyển động tương đối tốt, phù hợp với các cơ cấu yêu cầu độ phân giải và khả năng định vị.

4.4. Có thể kết hợp với động cơ servo hoặc stepper

Tùy thiết kế máy, cụm vít me SFU3205 có thể kết hợp với:

• Động cơ bước.
• Động cơ servo.
• Khớp nối trục.
• Gối đỡ BK/BF.
• Ray dẫn hướng.
• Bàn trượt tuyến tính.

4.5. Ứng dụng linh hoạt

SFU3205 có thể được sử dụng trong nhiều loại máy móc cần chuyển động tuyến tính có kiểm soát.

5. Đai ốc SFU3205 được sử dụng ở đâu?

Máy CNC

Đai ốc vít me bi là một trong những thành phần quan trọng của hệ truyền động trên máy CNC. SFU3205 có thể được sử dụng cho những cơ cấu có yêu cầu phù hợp với đường kính 32 mm và bước 5 mm.

Máy khắc CNC

Các máy khắc cần chuyển động ổn định để đầu dao di chuyển theo đúng tọa độ. Cụm vít me phù hợp có thể hỗ trợ quá trình định vị của bàn máy hoặc cụm đầu gia công.

Máy tự động hóa

Trong hệ thống tự động hóa, vít me bi thường được sử dụng cho:

• Cơ cấu nâng hạ.
• Cơ cấu định vị.
• Bàn trượt.
• Cơ cấu đẩy.
• Cơ cấu di chuyển tuyến tính.

Máy chuyên dụng

SFU3205 cũng có thể được cân nhắc trong các thiết bị cơ khí được thiết kế riêng, miễn là các thông số tải, tốc độ và kích thước lắp đặt đáp ứng yêu cầu.

6. SFU3205 khác gì so với SFU2505 và SFU4005?

Đây là vấn đề khách hàng thường quan tâm khi lựa chọn đai ốc vít me.

Cả ba model đều có bước vít 5 mm, nhưng đường kính vít khác nhau.

Vì vậy, không nên thay thế SFU3205 bằng SFU2505 hoặc SFU4005 chỉ vì cùng bước 5 mm. Đường kính, kích thước đai ốc, khả năng chịu tải và kết cấu lắp đặt cần được kiểm tra trước.

7. SFU3205 có phù hợp với máy CNC không?

Có thể phù hợp, nhưng cần căn cứ vào thiết kế thực tế của máy.

Trước khi lựa chọn SFU3205 cho máy CNC, nên xác định:

1. Tải trọng của trục.
2. Chiều dài hành trình.
3. Tốc độ dịch chuyển yêu cầu.
4. Tốc độ quay của động cơ.
5. Độ chính xác cần đạt.
6. Kích thước không gian lắp đặt.
7. Loại động cơ sử dụng.
8. Cấu hình gối đỡ.
9. Điều kiện làm việc.
10. Yêu cầu về preload và độ rơ.

Việc lựa chọn đúng toàn bộ cụm truyền động quan trọng hơn việc chỉ chọn đúng tên model.

8. Khi nào cần thay đai ốc vít me SFU3205?

Trong quá trình sử dụng lâu dài, đai ốc vít me có thể bị mài mòn. Một số dấu hiệu cần kiểm tra gồm:

• Bàn máy xuất hiện độ rơ.
• Máy phát sinh tiếng kêu bất thường.
• Chuyển động không còn mượt.
• Có hiện tượng rung khi đảo chiều.
• Sai số định vị tăng.
• Kích thước sản phẩm gia công không ổn định.
• Động cơ phải hoạt động nặng hơn bình thường.
• Xuất hiện dấu hiệu mài mòn trên cụm vít me.

Tuy nhiên, không nên kết luận ngay rằng đai ốc bị hỏng. Trục vít me, gối đỡ, khớp nối, ray dẫn hướng và hệ thống điều khiển cũng cần được kiểm tra.

9. Hướng dẫn chọn đúng đai ốc vít me SFU3205

Bước 1: Kiểm tra model

Nếu sản phẩm cũ ghi SFU3205, đây là cơ sở đầu tiên để tìm sản phẩm thay thế.

Bước 2: Kiểm tra đường kính

Trục vít tương ứng có đường kính danh nghĩa khoảng 32 mm.

Bước 3: Kiểm tra bước vít

SFU3205 có bước vít 5 mm.

Bước 4: Đo kích thước đai ốc

Nên đo:

• Đường kính ngoài.
• Chiều dài.
• Vị trí lỗ bắt vít.
• Kích thước phần lắp.
• Kiểu đai ốc.

Bước 5: Kiểm tra yêu cầu tải

Đối với máy CNC tải lớn hoặc hoạt động liên tục, cần xác định khả năng tải và tuổi thọ mong muốn.

Bước 6: Kiểm tra preload

Preload có ảnh hưởng đến độ rơ, độ cứng và lực ma sát của cụm vít me.

10. Những lỗi thường gặp khi mua đai ốc SFU3205

❌ Chỉ nhìn đường kính

Hai đai ốc có cùng đường kính chưa chắc đã thay thế cho nhau được.

❌ Không kiểm tra bước vít

Đây là lỗi có thể khiến đai ốc không tương thích với trục vít.

❌ Không đo kích thước lắp

Ngay cả khi đúng model, kết cấu lắp đặt thực tế vẫn cần được kiểm tra.

❌ Bỏ qua tình trạng trục vít

Nếu trục vít đã bị mòn hoặc xước, thay đai ốc mới có thể không giải quyết triệt để độ rơ.

❌ Không xác định yêu cầu máy

Tốc độ, tải trọng, độ chính xác và chu kỳ làm việc đều ảnh hưởng đến lựa chọn vít me.

11. Bảo quản và sử dụng đai ốc vít me SFU3205 đúng cách

Để cụm vít me hoạt động ổn định, người dùng nên chú ý:

Bôi trơn định kỳ

Sử dụng dầu hoặc mỡ phù hợp với loại vít me và điều kiện vận hành.

Hạn chế bụi và phoi

Đối với máy CNC, phoi kim loại có thể ảnh hưởng đến rãnh vít và hệ thống bi nếu không được che chắn.

Căn chỉnh chính xác

Trục vít me cần được căn chỉnh phù hợp với gối đỡ và hệ thống dẫn hướng.

Không vận hành quá tải

Tải trọng vượt mức có thể làm giảm tuổi thọ của đai ốc và trục vít.

Kiểm tra định kỳ

Phát hiện sớm tiếng ồn, độ rơ hoặc chuyển động bất thường giúp hạn chế chi phí sửa chữa.

12. Đai ốc SFU3205 kết hợp với những phụ kiện nào?

Một hệ truyền động tuyến tính hoàn chỉnh thường bao gồm:

Động cơ + Khớp nối + Trục vít me + Đai ốc SFU3205 + Gối đỡ BK/BF + Ray dẫn hướng + Bàn máy.

Tùy thiết kế, có thể bổ sung thêm:

• Cảm biến hành trình.
• Công tắc giới hạn.
• Encoder.
• Bộ điều khiển servo.
• Bộ điều khiển động cơ bước.
• Hệ thống bôi trơn.

Việc đồng bộ các linh kiện giúp hạn chế rung, lệch tâm và độ rơ trong quá trình vận hành.

13. Câu hỏi thường gặp về đai ốc vít me SFU3205

SFU3205 có đường kính bao nhiêu?

Theo cách đặt mã thông dụng của dòng SFU, 32 tương ứng với đường kính danh nghĩa khoảng 32 mm.

SFU3205 có bước vít bao nhiêu?

SFU3205 có bước vít 5 mm.

SFU3205 dùng với trục vít me nào?

Thông thường, đai ốc SFU3205 được sử dụng cùng trục vít me 3205 tương ứng.

Có thể dùng SFU3205 thay cho SFU2505 không?

Không nên thay trực tiếp. Hai model có đường kính danh nghĩa khác nhau, vì vậy cần kiểm tra toàn bộ kích thước và kết cấu máy.

SFU3205 có dùng cho máy CNC không?

Có thể sử dụng cho máy CNC nếu các thông số về tải, tốc độ, hành trình, độ chính xác và kích thước lắp đặt đáp ứng thiết kế máy.

Làm sao xác định đai ốc cũ có phải SFU3205?

Bạn có thể kiểm tra model được in/khắc trên sản phẩm hoặc đo đường kính, bước vít và kích thước đai ốc. Nếu chưa chắc chắn, nên gửi hình ảnh sản phẩm thực tế để được đối chiếu.

14. Mua đai ốc vít me SFU3205 tại Raybi.vn

Nếu bạn đang tìm đai ốc vít me SFU3205 để thay thế cho máy CNC, máy tự động hóa hoặc thiết bị truyền động tuyến tính, hãy liên hệ Raybi.vn để được tư vấn theo đúng model và kích thước.

Raybi.vn tập trung các sản phẩm trục vít me và phụ kiện CNC, phù hợp cho khách hàng cần xây dựng, sửa chữa hoặc nâng cấp hệ thống truyền động tuyến tính.

📞 Thông tin liên hệ tư vấn

RAYBI.VN – Giải pháp trục vít me, đai ốc vít me và phụ kiện CNC

• 🌐 Website: raybi.vn
• 📞 Hotline: 0376.008.998
• 📍 Địa chỉ: Trần Phú – Hoàng Mai – Hà Nội
• 🕘 Thời gian hỗ trợ: 9h00 – 21h00, Thứ 2 – Chủ nhật

👉 Cần mua đai ốc SFU3205 nhưng chưa chắc đúng kích thước? Hãy gửi hình ảnh đai ốc cũ, model trục vít me hoặc kích thước thực tế cho Raybi.vn. Đội ngũ tư vấn sẽ hỗ trợ đối chiếu để hạn chế tình trạng mua sai model.

Lựa chọn đúng đai ốc ngay từ đầu giúp tiết kiệm thời gian lắp đặt, giảm chi phí thay thế và đảm bảo hệ thống CNC vận hành ổn định hơn.
