Con Trượt Tròn Mặt Bích Oval Thân Dài LMH20LUU – Giải Pháp Dẫn Hướng Tuyến Tính Cho Máy CNC Và Tự Động Hóa

Con trượt tròn mặt bích Oval thân dài LMH20LUU là linh kiện dẫn hướng tuyến tính sử dụng với trục dẫn hướng tròn Ø20mm. Sản phẩm có thiết kế mặt bích Oval, thân dài và cấu trúc bạc trượt tuyến tính, phù hợp cho nhiều cơ cấu chuyển động trong máy CNC, máy tự động hóa và thiết bị chế tạo cơ khí.

Với ưu điểm dễ lắp đặt, kết cấu gọn và khả năng kết hợp với trục dẫn hướng tròn, LMH20LUU là lựa chọn đáng cân nhắc khi cần xây dựng hệ thống dẫn hướng tuyến tính đơn giản, hiệu quả và dễ bảo trì.

LMH20LUU là gì?

LMH20LUU là con trượt tròn tuyến tính dạng mặt bích Oval thân dài, được thiết kế để làm việc trên trục dẫn hướng Ø20mm.

Có thể hiểu cơ bản mã sản phẩm như sau:

• LM: Dòng bạc/con trượt dẫn hướng tuyến tính.
• H: Phiên bản có mặt bích.
• 20: Sử dụng cho trục dẫn hướng Ø20mm.
• L: Phiên bản thân dài.
• UU: Cấu hình có phớt bảo vệ ở hai đầu.

Sự kết hợp giữa trục Ø20mm + thân dài + mặt bích Oval giúp LMH20LUU phù hợp với nhiều cơ cấu cần chuyển động tuyến tính ổn định nhưng vẫn yêu cầu kết cấu tương đối gọn.

Lưu ý: Kích thước, vật liệu, tải trọng và quy cách lỗ bắt vít có thể khác nhau tùy nhà sản xuất. Khi thay thế sản phẩm, nên đối chiếu bản vẽ kỹ thuật thực tế.

Đặc điểm nổi bật của LMH20LUU

1. Sử dụng trục dẫn hướng Ø20mm

LMH20LUU được thiết kế để sử dụng với trục tròn Ø20mm.

Đường kính Ø20mm là kích thước phổ biến trong các hệ thống dẫn hướng tuyến tính, phù hợp với nhiều loại máy và cơ cấu cơ khí.

Để con trượt hoạt động ổn định, trục dẫn hướng cần đảm bảo:

• Đúng đường kính Ø20mm.
• Độ thẳng phù hợp.
• Bề mặt làm việc tốt.
• Không bị cong hoặc biến dạng.
• Được cố định chắc chắn.
• Đảm bảo độ song song khi sử dụng nhiều trục.

2. Thiết kế thân dài

Chữ L trong mã LMH20LUU thể hiện phiên bản thân dài.

So với phiên bản thân ngắn, con trượt thân dài có vùng dẫn hướng lớn hơn, phù hợp với những cơ cấu cần chuyển động ổn định.

LMH20LUU có thể được lựa chọn khi:

• Bàn trượt có kích thước tương đối lớn.
• Cần vùng dẫn hướng dài.
• Cơ cấu cần chuyển động ổn định.
• Không gian lắp đặt cho phép sử dụng thân dài.
• Muốn tăng chiều dài vùng tiếp xúc dẫn hướng.

Tuy nhiên, cần lưu ý rằng chiều dài con trượt không phải yếu tố duy nhất quyết định khả năng chịu tải. Tải trọng thực tế cần được tính theo thông số kỹ thuật của sản phẩm và điều kiện làm việc.

3. Mặt bích Oval thuận tiện lắp đặt

Một ưu điểm nổi bật của LMH20LUU là thiết kế mặt bích Oval.

Mặt bích cho phép con trượt được cố định trực tiếp lên:

• Bàn trượt.
• Khung máy.
• Giá đỡ.
• Cụm gá.
• Module tuyến tính.
• Cơ cấu máy CNC.

Thiết kế mặt bích giúp việc lắp đặt thuận tiện hơn và hỗ trợ tích hợp con trượt vào các kết cấu máy có sẵn.

4. Phù hợp nhiều hệ thống dẫn hướng tuyến tính

LMH20LUU có thể được sử dụng trong các hệ thống chuyển động tuyến tính sử dụng trục dẫn hướng Ø20mm.

Một số ứng dụng phổ biến:

• Máy CNC.
• Máy khắc CNC.
• Máy cắt.
• Máy gia công cơ khí.
• Máy in 3D.
• Máy tự động hóa.
• Máy đóng gói.
• Thiết bị kiểm tra.
• Bàn trượt tuyến tính.
• Máy chế tạo theo yêu cầu.

Việc lựa chọn LMH20LUU cần dựa trên tải trọng, tốc độ, hành trình và độ chính xác yêu cầu của từng ứng dụng.

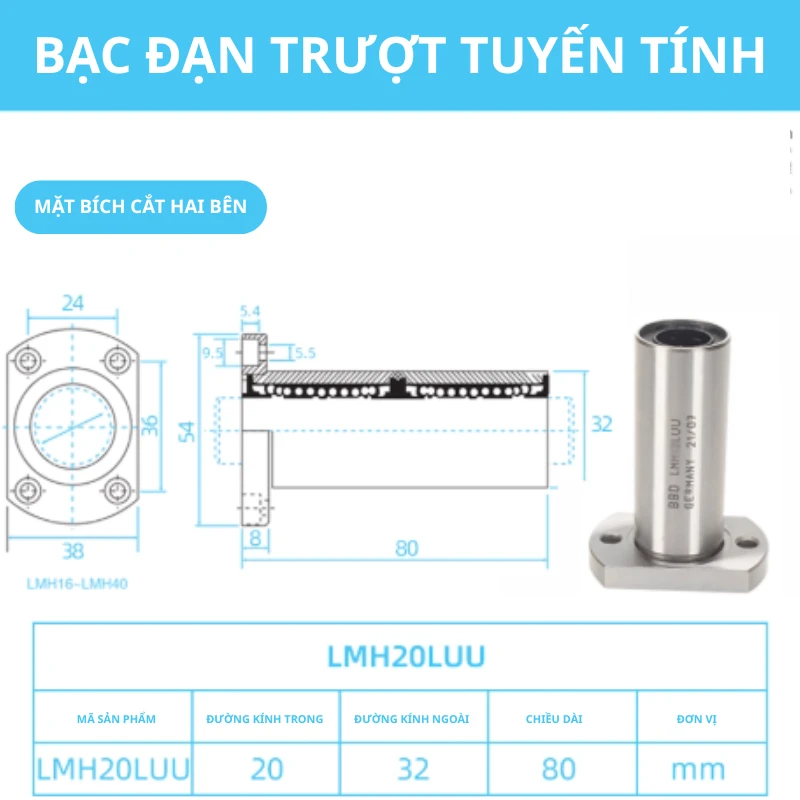

Thông số cơ bản của LMH20LUU

Lưu ý: Các thông số như chiều dài tổng thể, chiều cao, khoảng cách lỗ, đường kính lỗ bắt vít, vật liệu và tải trọng cần được xác nhận theo catalog của nhà sản xuất cụ thể.

LMH20LUU được ứng dụng ở đâu?

Máy CNC

LMH20LUU có thể được sử dụng cho các cơ cấu dẫn hướng của:

• Máy CNC mini.
• Máy khắc CNC.
• Máy cắt CNC.
• Máy phay.
• Máy gia công cơ khí.
• Máy CNC DIY.
• Thiết bị gia công chuyên dụng.

Đối với máy CNC, nên lựa chọn con trượt dựa trên tải trọng, lực gia công, tốc độ và độ cứng của toàn bộ kết cấu, thay vì chỉ dựa vào đường kính trục.

Máy tự động hóa

Trong hệ thống tự động hóa, LMH20LUU có thể được sử dụng cho:

• Bàn trượt.
• Cơ cấu cấp phôi.
• Cơ cấu đẩy sản phẩm.
• Cơ cấu định vị.
• Cơ cấu di chuyển đầu công tác.
• Thiết bị kiểm tra.
• Module chuyển động tuyến tính.

Máy chế tạo cơ khí

Nhờ mặt bích Oval, LMH20LUU có thể tích hợp vào nhiều loại máy được thiết kế theo yêu cầu.

Sản phẩm đặc biệt phù hợp khi hệ thống đã sử dụng trục dẫn hướng Ø20mm và cần phiên bản thân dài.

Ưu điểm của con trượt LMH20LUU

LMH20LUU có những ưu điểm đáng chú ý:

✅ Sử dụng trục dẫn hướng Ø20mm
✅ Thiết kế mặt bích Oval
✅ Phiên bản thân dài
✅ Dễ cố định lên bàn máy
✅ Phù hợp hệ thống dẫn hướng trục tròn
✅ Có thể sử dụng cho máy CNC
✅ Phù hợp các thiết bị tự động hóa
✅ Kết cấu thuận tiện cho việc tích hợp
✅ Có thể kết hợp với vít me và cơ cấu truyền động tuyến tính

So sánh LMH20LUU và LMH20UU

Nếu cùng sử dụng trục Ø20mm, sự khác biệt chính nằm ở chiều dài thân.

Khi nào nên chọn LMH20LUU?

Chọn LMH20LUU khi cơ cấu cần thân dài, vùng dẫn hướng lớn hơn và không bị giới hạn về không gian theo chiều dài.

Khi nào nên chọn LMH20UU?

LMH20UU phù hợp hơn khi ưu tiên thiết kế nhỏ gọn và cơ cấu không yêu cầu thân dài.

LMH20LUU có thể kết hợp với vít me không?

Có.

Trong một hệ thống chuyển động tuyến tính, LMH20LUU có thể đảm nhiệm chức năng dẫn hướng, còn vít me đảm nhiệm chức năng truyền động.

Một cấu hình phổ biến:

Động cơ → Khớp nối → Vít me → Bàn trượt

kết hợp với:

Trục dẫn hướng Ø20mm → LMH20LUU → Dẫn hướng bàn trượt

Trong đó:

• Động cơ: tạo chuyển động quay.
• Vít me: biến chuyển động quay thành chuyển động tuyến tính.
• Trục Ø20mm: tạo đường dẫn hướng.
• LMH20LUU: hỗ trợ và dẫn hướng bàn trượt.
• Bàn trượt: mang phôi hoặc đầu công tác.

Khi thiết kế hệ thống, cần căn chỉnh chính xác giữa vít me và trục dẫn hướng để hạn chế lực phụ, ma sát và hiện tượng kẹt.

Khi nào nên chọn LMH20LUU?

1. Máy sử dụng trục Ø20mm

LMH20LUU phù hợp khi hệ thống đã có hoặc dự kiến sử dụng trục dẫn hướng Ø20mm.

2. Cần mặt bích Oval

Mặt bích giúp việc cố định con trượt lên bàn máy thuận tiện.

3. Cần thân dài

Phiên bản L phù hợp với cơ cấu cần vùng dẫn hướng dài hơn.

4. Không gian lắp đặt đủ lớn

Do là phiên bản thân dài, LMH20LUU cần được kiểm tra khoảng không gian theo chiều chuyển động.

5. Thiết kế máy CNC hoặc tự động hóa

Có thể cân nhắc LMH20LUU cho các hệ thống này nếu tải trọng và yêu cầu kỹ thuật phù hợp.

Cách lựa chọn LMH20LUU chính xác

Kiểm tra đường kính trục

LMH20LUU → trục dẫn hướng Ø20mm.

Không nên sử dụng trục không đúng kích thước vì có thể gây độ rơ, tăng ma sát hoặc làm chuyển động không ổn định.

Kiểm tra kích thước mặt bích

Trước khi đặt hàng nên kiểm tra:

• Chiều dài mặt bích.
• Chiều rộng mặt bích.
• Khoảng cách tâm lỗ.
• Đường kính lỗ.
• Chiều cao lắp đặt.

Kiểm tra tải trọng

Cần tính tổng tải của:

• Bàn trượt.
• Phôi.
• Đầu công tác.
• Cụm truyền động.
• Lực gia công.
• Tải lệch tâm.

Kiểm tra hành trình

Chiều dài trục dẫn hướng cần đáp ứng hành trình thực tế và khoảng dự phòng cần thiết.

Kiểm tra độ song song

Nếu hệ thống sử dụng hai trục dẫn hướng, độ song song cần được kiểm tra kỹ để hạn chế kẹt và tăng ma sát.

Hướng dẫn lắp đặt LMH20LUU

Bước 1: Kiểm tra trục Ø20mm

Đảm bảo trục đúng kích thước và không bị cong.

Bước 2: Làm sạch

Vệ sinh trục và con trượt trước khi lắp đặt.

Bước 3: Lắp con trượt

Đưa LMH20LUU vào trục một cách nhẹ nhàng, tránh va đập.

Bước 4: Cố định mặt bích

Bắt vít mặt bích Oval vào bàn trượt hoặc kết cấu máy.

Bước 5: Căn chỉnh

Kiểm tra độ song song của các trục và tương quan với vít me.

Bước 6: Kiểm tra chuyển động

Di chuyển bàn trượt bằng tay để kiểm tra độ trơn.

Bước 7: Chạy thử

Vận hành ở tốc độ thấp trước khi đưa hệ thống lên tốc độ làm việc.

Bảo dưỡng con trượt LMH20LUU

Để hệ thống hoạt động ổn định, nên kiểm tra định kỳ:

Vệ sinh trục dẫn hướng

Loại bỏ bụi, phoi và chất bẩn bám trên bề mặt trục.

Kiểm tra độ rơ

Nếu bàn trượt xuất hiện độ rơ bất thường, cần kiểm tra cả LMH20LUU và trục dẫn hướng.

Kiểm tra vít cố định

Đảm bảo mặt bích được cố định chắc chắn.

Theo dõi chuyển động

Đặc biệt chú ý khi xuất hiện:

• Tiếng ồn bất thường.
• Chuyển động giật.
• Ma sát tăng.
• Kẹt.
• Độ rơ lớn.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với cấu tạo sản phẩm và môi trường làm việc.

Những lỗi thường gặp khi sử dụng LMH20LUU

Dùng sai đường kính trục: LMH20LUU cần đúng trục Ø20mm.

Trục dẫn hướng bị cong: Có thể khiến chuyển động nặng hoặc không đều.

Hai trục không song song: Dễ gây tăng ma sát và kẹt bàn trượt.

Lắp mặt bích không chính xác: Có thể tạo tải phụ lên con trượt.

Không vệ sinh định kỳ: Bụi và phoi có thể ảnh hưởng đến chuyển động.

Tải vượt giới hạn: Có thể làm giảm tuổi thọ của con trượt và trục dẫn hướng.

Câu hỏi thường gặp về LMH20LUU

LMH20LUU dùng trục bao nhiêu?

LMH20LUU sử dụng trục dẫn hướng tròn Ø20mm.

LMH20LUU là thân dài hay thân ngắn?

LMH20LUU là phiên bản thân dài.

LMH20LUU có mặt bích không?

Có. LMH20LUU có mặt bích dạng Oval để thuận tiện lắp đặt.

LMH20LUU có dùng cho máy CNC được không?

Có thể sử dụng cho máy CNC nếu tải trọng, tốc độ, hành trình và độ chính xác phù hợp.

LMH20LUU có kết hợp với vít me được không?

Có. LMH20LUU có thể làm nhiệm vụ dẫn hướng, còn vít me đảm nhiệm truyền động.

LMH20LUU khác LMH20UU như thế nào?

Cả hai đều dành cho trục Ø20mm và sử dụng mặt bích Oval; LMH20LUU có thân dài, còn LMH20UU là phiên bản thân ngắn.

Mua con trượt LMH20LUU tại Raybi.vn

Nếu bạn đang tìm con trượt tròn mặt bích Oval thân dài LMH20LUU, Raybi.vn có thể hỗ trợ tư vấn dựa trên kích thước trục, tải trọng và kết cấu máy.

Các sản phẩm liên quan có thể gồm:

• Con trượt tuyến tính.
• Bạc trượt tròn.
• Trục dẫn hướng.
• Ray trượt tuyến tính.
• Trục vít me.
• Gối đỡ vít me.
• Linh kiện máy CNC.
• Linh kiện cơ khí.
• Phụ kiện tự động hóa.

Để lựa chọn chính xác, khách hàng có thể cung cấp model đang sử dụng, đường kính trục, kích thước mặt bích, hành trình, tải trọng hoặc hình ảnh cơ cấu. Đội ngũ tư vấn có thể dựa trên những thông tin này để xác định model phù hợp hơn.
