Con Trượt Tròn Mặt Bích Oval Thân Dài LMH35LUU – Giải Pháp Dẫn Hướng Tuyến Tính Cho Máy CNC Và Tự Động Hóa

Con trượt tròn mặt bích Oval thân dài LMH35LUU là linh kiện dẫn hướng tuyến tính được thiết kế để sử dụng với trục dẫn hướng tròn Ø35mm. Sản phẩm có dạng mặt bích Oval, thân dài, phù hợp với các cơ cấu cần chuyển động tuyến tính ổn định, khả năng lắp đặt thuận tiện và kết cấu chắc chắn.

LMH35LUU có thể được ứng dụng trong máy CNC, máy gia công cơ khí, máy tự động hóa, thiết bị chế tạo máy, bàn trượt tuyến tính và nhiều hệ thống cơ khí công nghiệp.

LMH35LUU là gì?

LMH35LUU là dòng con trượt tròn tuyến tính có mặt bích Oval và thân dài, sử dụng với trục dẫn hướng đường kính Ø35mm.

Có thể hiểu cơ bản ký hiệu model như sau:

• LM: Dòng bạc/con trượt dẫn hướng tuyến tính.
• H: Phiên bản có mặt bích.
• 35: Sử dụng cho trục Ø35mm.
• L: Thiết kế thân dài.
• UU: Cấu hình có phớt bảo vệ hai đầu.

Điểm nổi bật của LMH35LUU nằm ở sự kết hợp giữa trục dẫn hướng đường kính lớn, thân dài và mặt bích Oval, giúp sản phẩm phù hợp với các cơ cấu cần khả năng dẫn hướng ổn định và dễ tích hợp vào kết cấu máy.

Lưu ý: Quy ước ký hiệu và thông số có thể khác nhau giữa các nhà sản xuất. Khi thay thế hoặc đặt hàng, nên đối chiếu bản vẽ kỹ thuật thực tế.

Đặc điểm nổi bật của LMH35LUU

1. Sử dụng trục dẫn hướng Ø35mm

LMH35LUU được thiết kế cho trục dẫn hướng tròn Ø35mm.

So với các dòng sử dụng trục nhỏ hơn như Ø8mm, Ø12mm, Ø16mm hoặc Ø20mm, cấu hình Ø35mm phù hợp hơn với những cơ cấu có kích thước lớn và yêu cầu kết cấu dẫn hướng chắc chắn hơn.

Khi thiết kế hệ thống, cần đảm bảo trục có đúng đường kính, độ thẳng và chất lượng bề mặt phù hợp.

2. Thân dài tăng vùng dẫn hướng

LMH35LUU là phiên bản thân dài, tạo chiều dài tiếp xúc dẫn hướng lớn hơn so với phiên bản thân ngắn tương ứng.

Thiết kế này có thể phù hợp với những ứng dụng:

• Cần vùng dẫn hướng dài.
• Có bàn trượt kích thước lớn hơn.
• Có tải lệch tâm trong phạm vi thiết kế.
• Cần chuyển động ổn định.
• Muốn tăng độ ổn định của cụm dẫn hướng.

Tuy nhiên, thân dài không đồng nghĩa với việc sản phẩm tự động chịu được mọi tải trọng. Việc lựa chọn vẫn cần dựa trên tải thực tế và thông số kỹ thuật của nhà sản xuất.

3. Mặt bích Oval thuận tiện lắp đặt

Mặt bích Oval là một trong những đặc điểm đáng chú ý của LMH35LUU.

Phần mặt bích cho phép cố định con trượt trực tiếp vào:

• Bàn trượt.
• Bàn máy CNC.
• Khung máy.
• Cụm gá cơ khí.
• Module tuyến tính.
• Thiết bị tự động hóa.

Nhờ đó, người thiết kế có thể đơn giản hóa kết cấu gá giữ so với việc sử dụng bạc trượt dạng tròn không có mặt bích.

4. Phù hợp cho các cơ cấu cần trục lớn

Với cấu hình Ø35mm, LMH35LUU có thể được cân nhắc cho những cơ cấu cần trục dẫn hướng lớn hơn các dòng compact.

Một số ứng dụng tiêu biểu:

• Máy CNC.
• Máy gia công cơ khí.
• Máy cắt.
• Máy khắc.
• Máy tự động hóa.
• Thiết bị chế tạo máy.
• Cơ cấu bàn trượt công nghiệp.

Việc lựa chọn thực tế cần dựa trên tải trọng, tốc độ, hành trình và độ chính xác yêu cầu.

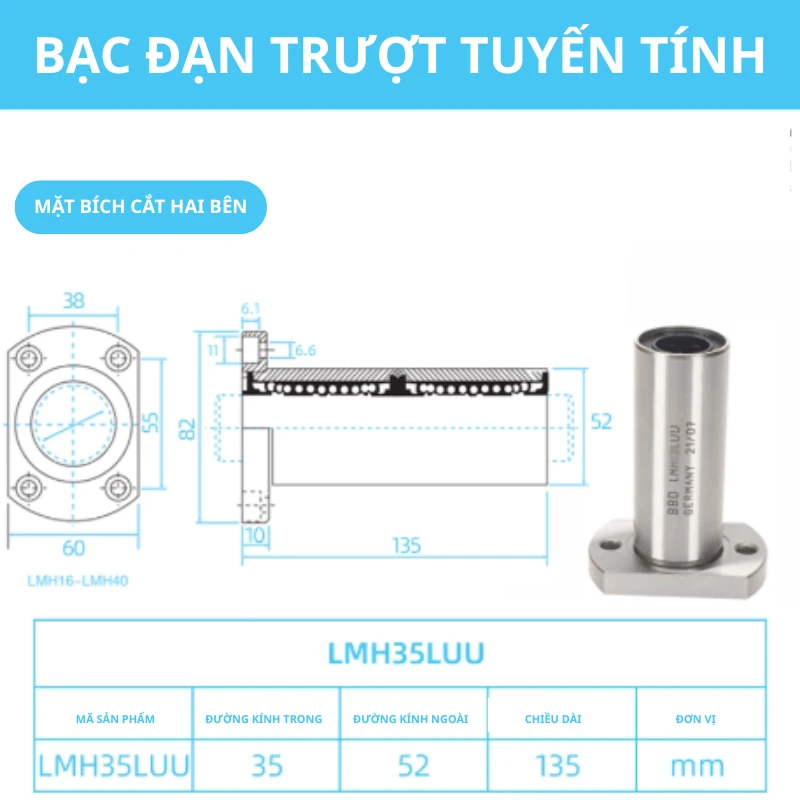

Thông số cơ bản LMH35LUU

Lưu ý: Kích thước tổng thể, chiều dài thân, khoảng cách lỗ, vật liệu, tải trọng và dung sai có thể khác nhau tùy nhà sản xuất. Nên kiểm tra bản vẽ kỹ thuật trước khi lựa chọn.

LMH35LUU được ứng dụng ở đâu?

Máy CNC

LMH35LUU có thể được sử dụng trong các hệ thống dẫn hướng của:

• Máy CNC.
• Máy phay.
• Máy khắc.
• Máy cắt.
• Máy gia công cơ khí.
• Máy CNC tự chế.

Đối với máy CNC, cần tính toán tải trọng và độ cứng của toàn bộ hệ thống thay vì chỉ dựa vào đường kính trục.

Máy tự động hóa

LMH35LUU có thể được tích hợp trong:

• Bàn trượt.
• Cơ cấu cấp phôi.
• Cơ cấu đẩy sản phẩm.
• Cơ cấu định vị.
• Cơ cấu di chuyển đầu công tác.
• Thiết bị kiểm tra.
• Module tự động hóa.

Thiết bị chế tạo máy

Thiết kế mặt bích giúp LMH35LUU thuận tiện khi tích hợp vào các kết cấu máy được thiết kế riêng.

Đặc biệt, sản phẩm phù hợp với các hệ thống sử dụng trục dẫn hướng Ø35mm và cần con trượt dạng mặt bích để cố định vào bàn hoặc khung máy.

Ưu điểm của con trượt LMH35LUU

LMH35LUU có nhiều đặc điểm phù hợp với hệ thống dẫn hướng tuyến tính:

✅ Sử dụng trục dẫn hướng Ø35mm
✅ Thiết kế mặt bích Oval
✅ Phiên bản thân dài
✅ Thuận tiện bắt vít vào bàn máy
✅ Phù hợp cơ cấu dẫn hướng trục tròn
✅ Có thể ứng dụng trong máy CNC
✅ Phù hợp nhiều thiết bị tự động hóa
✅ Kết cấu thuận tiện tích hợp vào máy
✅ Có thể kết hợp với các cơ cấu truyền động tuyến tính

So sánh LMH35LUU và LMH35UU

Nếu cùng sử dụng trục Ø35mm, điểm khác biệt quan trọng nhất giữa hai phiên bản là chiều dài thân.

Chọn LMH35LUU khi:

Bạn cần phiên bản thân dài và muốn có chiều dài dẫn hướng lớn hơn.

Chọn LMH35UU khi:

Bạn ưu tiên kích thước gọn theo chiều dài và cơ cấu không yêu cầu thân dài.

LMH35LUU có thể kết hợp với vít me không?

Có.

Trong một cơ cấu chuyển động tuyến tính, LMH35LUU có thể đảm nhiệm chức năng dẫn hướng, trong khi vít me đảm nhiệm chức năng truyền động.

Một cấu hình phổ biến:

Động cơ → Khớp nối → Vít me → Bàn trượt

Kết hợp với:

LMH35LUU → Trục dẫn hướng Ø35mm → Dẫn hướng bàn trượt.

Trong hệ thống này:

• Động cơ tạo chuyển động quay.
• Vít me chuyển đổi chuyển động quay thành chuyển động tuyến tính.
• Trục Ø35mm tạo đường dẫn hướng.
• LMH35LUU hỗ trợ dẫn hướng bàn trượt.
• Bàn trượt mang tải hoặc đầu công tác.

Để hệ thống hoạt động ổn định, cần căn chỉnh chính xác giữa vít me và trục dẫn hướng.

Khi nào nên chọn LMH35LUU?

1. Cần trục dẫn hướng Ø35mm

Đây là điều kiện đầu tiên cần kiểm tra khi lựa chọn model.

2. Cần con trượt mặt bích

Mặt bích Oval giúp đơn giản hóa việc cố định con trượt lên kết cấu máy.

3. Cần phiên bản thân dài

LMH35LUU phù hợp khi thiết kế cần vùng dẫn hướng dài hơn.

4. Cần hệ thống dẫn hướng cho máy CNC

Sản phẩm có thể được cân nhắc cho máy CNC khi tải trọng và yêu cầu kỹ thuật phù hợp.

5. Thiết kế máy tự động hóa

LMH35LUU có thể được tích hợp vào nhiều cơ cấu chuyển động tuyến tính.

Cách lựa chọn LMH35LUU chính xác

Kiểm tra đường kính trục

LMH35LUU → trục Ø35mm.

Không nên dùng trục sai đường kính vì có thể gây độ rơ, tăng ma sát hoặc làm giảm tuổi thọ.

Kiểm tra kích thước mặt bích

Cần đối chiếu:

• Chiều dài mặt bích.
• Chiều rộng mặt bích.
• Khoảng cách lỗ.
• Đường kính lỗ bắt vít.
• Chiều cao lắp đặt.

Xác định tải trọng

Tính tổng tải gồm:

• Bàn trượt.
• Phôi.
• Đầu công tác.
• Cụm truyền động.
• Lực gia công.
• Tải lệch tâm.

Kiểm tra hành trình

Chiều dài trục phải đáp ứng đầy đủ hành trình làm việc của bàn trượt.

Kiểm tra độ song song

Nếu sử dụng hai hoặc nhiều trục dẫn hướng, cần căn chỉnh chính xác độ song song.

Hướng dẫn lắp đặt LMH35LUU

Bước 1: Kiểm tra trục

Kiểm tra trục Ø35mm, độ thẳng và bề mặt làm việc.

Bước 2: Vệ sinh

Loại bỏ bụi, dầu bẩn và các dị vật trên trục.

Bước 3: Đưa con trượt vào trục

Lắp LMH35LUU nhẹ nhàng, tránh va đập mạnh.

Bước 4: Cố định mặt bích

Bắt vít mặt bích vào bàn trượt hoặc kết cấu máy.

Bước 5: Căn chỉnh

Kiểm tra độ song song giữa các trục và vị trí tương quan với vít me.

Bước 6: Kiểm tra bằng tay

Di chuyển bàn trượt chậm để phát hiện ma sát, kẹt hoặc sai lệch.

Bước 7: Chạy thử

Cho máy hoạt động ở tốc độ thấp trước khi vận hành đầy tải.

Bảo dưỡng con trượt LMH35LUU

Để duy trì khả năng vận hành ổn định, cần kiểm tra định kỳ.

Vệ sinh trục

Loại bỏ phoi, bụi và các chất bẩn trên bề mặt trục.

Kiểm tra độ rơ

Độ rơ tăng bất thường có thể liên quan đến tình trạng của bạc hoặc trục dẫn hướng.

Kiểm tra mặt bích

Kiểm tra các vít cố định và đảm bảo con trượt không bị xê dịch.

Theo dõi tiếng ồn

Những dấu hiệu như tiếng kêu, chuyển động giật hoặc ma sát tăng cần được kiểm tra sớm.

Bôi trơn

Sử dụng loại dầu hoặc mỡ phù hợp với cấu hình con trượt và môi trường làm việc.

Những lỗi thường gặp khi sử dụng LMH35LUU

Lắp sai đường kính trục

LMH35LUU cần sử dụng đúng trục Ø35mm.

Trục bị cong hoặc lệch

Trục không thẳng có thể khiến con trượt chuyển động nặng hoặc không ổn định.

Hai trục không song song

Đây là một trong những nguyên nhân thường gặp gây tăng ma sát và kẹt bàn trượt.

Siết vít mặt bích không đồng đều

Có thể làm sai lệch vị trí của con trượt.

Không vệ sinh định kỳ

Bụi và phoi có thể ảnh hưởng đến chuyển động và tuổi thọ của hệ thống.

Câu hỏi thường gặp về LMH35LUU

LMH35LUU dùng trục bao nhiêu?

LMH35LUU sử dụng trục dẫn hướng tròn Ø35mm.

LMH35LUU là thân dài hay thân ngắn?

LMH35LUU là phiên bản thân dài.

LMH35LUU có mặt bích không?

Có. Sản phẩm có mặt bích dạng Oval để thuận tiện lắp đặt.

LMH35LUU có dùng cho máy CNC không?

Có thể sử dụng trong máy CNC nếu tải trọng, tốc độ, hành trình và độ chính xác phù hợp với yêu cầu thiết kế.

LMH35LUU có dùng với vít me không?

Có. LMH35LUU có thể đảm nhiệm dẫn hướng, còn vít me đảm nhiệm truyền động.

LMH35LUU khác LMH35UU thế nào?

Cả hai đều sử dụng trục Ø35mm và mặt bích Oval; LMH35LUU có thân dài, còn LMH35UU là phiên bản thân ngắn.

Mua con trượt LMH35LUU tại Raybi.vn

Nếu bạn đang tìm con trượt tròn mặt bích Oval thân dài LMH35LUU, Raybi.vn có thể hỗ trợ tư vấn theo kích thước trục và kết cấu máy thực tế.

Các nhóm sản phẩm có thể kết hợp gồm:

• Con trượt tuyến tính.
• Bạc trượt tròn.
• Trục dẫn hướng.
• Ray trượt tuyến tính.
• Vít me.
• Gối đỡ vít me.
• Linh kiện máy CNC.
• Linh kiện cơ khí.
• Phụ kiện tự động hóa.

Để lựa chọn chính xác, khách hàng có thể gửi model đang sử dụng, đường kính trục, kích thước mặt bích, hành trình, tải trọng hoặc hình ảnh cơ cấu để được tư vấn.
