Con Trượt Tròn Mặt Bích Oval Thân Ngắn LMH20UU – Giải Pháp Dẫn Hướng Tuyến Tính Cho Máy CNC Và Tự Động Hóa

Con trượt tròn mặt bích Oval thân ngắn LMH20UU là linh kiện dẫn hướng tuyến tính sử dụng cho trục dẫn hướng tròn Ø20mm. Sản phẩm có thiết kế mặt bích Oval và thân ngắn, phù hợp với các cơ cấu máy cần chuyển động tuyến tính ổn định, dễ lắp đặt và tối ưu không gian.

LMH20UU có thể được ứng dụng trong máy CNC, máy khắc, máy gia công cơ khí, máy tự động hóa, bàn trượt, cơ cấu cấp phôi và các thiết bị sử dụng trục dẫn hướng Ø20mm.

Lưu ý: Kích thước tổng thể, chiều dài thân, kích thước mặt bích, tải trọng và quy cách lỗ lắp có thể khác nhau giữa các nhà sản xuất. Khi thay thế nên đối chiếu bản vẽ hoặc kích thước thực tế.

LMH20UU là gì?

LMH20UU là con trượt tuyến tính dạng bạc trượt tròn có mặt bích Oval, thân ngắn, được thiết kế để chuyển động trên trục dẫn hướng Ø20mm.

Ý nghĩa cơ bản của mã:

• LM: Dòng bạc/con trượt dẫn hướng tuyến tính.
• H: Phiên bản có mặt bích.
• 20: Sử dụng cho trục dẫn hướng Ø20mm.
• UU: Cấu hình có phớt bảo vệ hai đầu.
• Thân ngắn: Tối ưu chiều dài cụm dẫn hướng.

Nhờ mặt bích Oval, LMH20UU có thể được cố định trực tiếp lên bàn máy, giá đỡ hoặc kết cấu chuyển động.

Đặc điểm nổi bật của LMH20UU

1. Dùng cho trục dẫn hướng Ø20mm

LMH20UU được lựa chọn cho các hệ thống sử dụng trục tròn đường kính 20mm.

Khi lắp đặt cần đảm bảo:

• Đúng đường kính Ø20mm.
• Trục có độ thẳng phù hợp.
• Bề mặt làm việc không bị xước nghiêm trọng.
• Trục được cố định chắc chắn.
• Các trục dẫn hướng song song khi hệ thống sử dụng nhiều trục.

Việc lựa chọn đúng trục giúp hạn chế độ rơ và ma sát bất thường trong quá trình vận hành.

2. Thân ngắn, tối ưu không gian

LMH20UU thuộc nhóm con trượt tròn mặt bích thân ngắn.

Đây là lựa chọn đáng cân nhắc khi thiết kế máy cần:

• Tiết kiệm không gian.
• Giảm chiều dài cụm dẫn hướng.
• Bố trí nhiều linh kiện trong một khu vực.
• Sử dụng bàn trượt nhỏ hoặc vừa.
• Không yêu cầu con trượt thân dài.

Nếu cần vùng dẫn hướng dài hơn, có thể cân nhắc phiên bản LMH20LUU.

3. Mặt bích Oval dễ lắp đặt

Thiết kế mặt bích Oval cho phép cố định LMH20UU vào kết cấu máy bằng vít.

Sản phẩm có thể được lắp trên:

• Bàn trượt.
• Bàn máy CNC.
• Giá đỡ.
• Khung máy.
• Cụm gá.
• Module tuyến tính.
• Cơ cấu tự động hóa.

Mặt bích giúp việc thiết kế kết cấu lắp đặt trở nên thuận tiện và linh hoạt hơn.

4. Phù hợp cơ cấu dẫn hướng Ø20mm

Trục Ø20mm thường được sử dụng trong nhiều hệ thống dẫn hướng tuyến tính cỡ nhỏ và trung bình.

LMH20UU có thể được ứng dụng cho:

• Máy CNC.
• Máy khắc.
• Máy cắt.
• Máy gia công cơ khí.
• Máy tự động hóa.
• Cơ cấu cấp phôi.
• Bàn trượt.
• Thiết bị kiểm tra.
• Máy chế tạo theo yêu cầu.

Tuy nhiên, đường kính trục chỉ là một trong các yếu tố xác định khả năng làm việc của hệ thống. Cần xem xét thêm tải trọng, tốc độ, gia tốc, hành trình và tải lệch tâm.

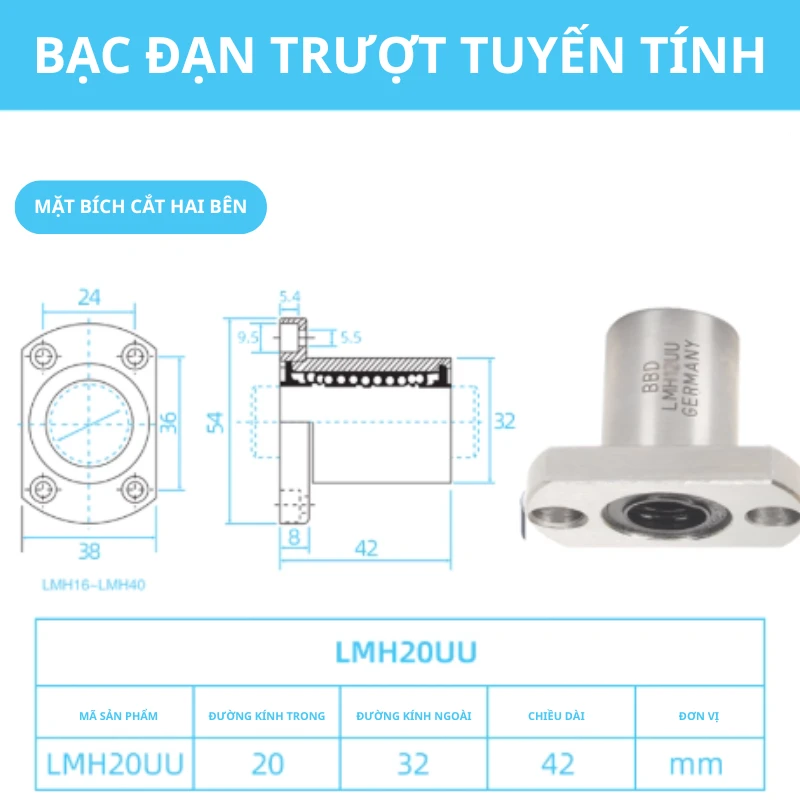

Thông số cơ bản của LMH20UU

Lưu ý: Kích thước chiều dài, chiều rộng mặt bích, khoảng cách lỗ, đường kính lỗ và tải trọng cần được xác nhận theo catalog của nhà sản xuất cụ thể.

LMH20UU được ứng dụng ở đâu?

Máy CNC

LMH20UU có thể được sử dụng trong các hệ thống CNC sử dụng trục dẫn hướng Ø20mm, chẳng hạn:

• CNC mini.
• Máy khắc.
• Máy cắt.
• Máy gia công PCB.
• Máy chế tạo cơ khí.
• Máy CNC DIY.

Đối với máy CNC, cần tính toán tải trọng và lực gia công để đảm bảo hệ thống dẫn hướng đáp ứng yêu cầu.

Hệ thống tự động hóa

LMH20UU có thể được sử dụng cho nhiều cơ cấu chuyển động tuyến tính như:

• Cơ cấu đẩy.
• Cơ cấu cấp phôi.
• Cơ cấu định vị.
• Bàn trượt.
• Cơ cấu Pick & Place.
• Thiết bị kiểm tra.
• Module tuyến tính nhỏ.
• Máy lắp ráp tự động.

Thiết bị chế tạo máy

Với kích thước gọn và mặt bích Oval, LMH20UU phù hợp để tích hợp vào nhiều thiết kế máy tùy chỉnh sử dụng trục dẫn hướng Ø20mm.

Ưu điểm của con trượt LMH20UU

LMH20UU mang lại nhiều ưu điểm cho thiết kế cơ khí:

✅ Sử dụng trục dẫn hướng Ø20mm
✅ Mặt bích Oval thuận tiện lắp đặt
✅ Thiết kế thân ngắn
✅ Tiết kiệm không gian
✅ Dễ cố định lên bàn máy
✅ Phù hợp dẫn hướng tuyến tính trục tròn
✅ Có thể sử dụng trong máy CNC
✅ Phù hợp thiết bị tự động hóa
✅ Có thể kết hợp với cơ cấu vít me
✅ Phù hợp nhiều thiết kế máy tùy chỉnh

So sánh LMH20UU và LMH20LUU

Hai model cùng sử dụng trục dẫn hướng Ø20mm và mặt bích Oval nhưng khác nhau về chiều dài thân.

Khi nào nên chọn LMH20UU?

Chọn LMH20UU khi ưu tiên kích thước nhỏ gọn, không gian lắp đặt hạn chế và cơ cấu không yêu cầu thân con trượt dài.

Khi nào nên chọn LMH20LUU?

Chọn LMH20LUU khi cần vùng dẫn hướng dài hơn và kết cấu máy có đủ không gian cho phiên bản thân dài.

LMH20UU có kết hợp với vít me được không?

Có.

Trong một hệ thống chuyển động tuyến tính, LMH20UU có thể đảm nhiệm chức năng dẫn hướng, trong khi vít me thực hiện chức năng truyền động.

Cấu hình điển hình:

Động cơ → Khớp nối → Vít me → Bàn trượt

kết hợp với:

Trục dẫn hướng Ø20mm → LMH20UU → Dẫn hướng bàn trượt

Trong đó:

• Vít me: tạo chuyển động tuyến tính.
• Trục dẫn hướng: tạo đường dẫn.
• LMH20UU: giữ và dẫn hướng bàn trượt.
• Bàn trượt: mang phôi hoặc đầu công tác.

Để hệ thống hoạt động ổn định, cần căn chỉnh chính xác giữa vít me và trục dẫn hướng.

Khi nào nên chọn LMH20UU?

1. Máy sử dụng trục Ø20mm

LMH20UU được thiết kế cho trục dẫn hướng tròn Ø20mm.

2. Cần mặt bích Oval

Mặt bích giúp cố định con trượt trực tiếp vào kết cấu máy.

3. Không gian lắp đặt hạn chế

Thân ngắn giúp giảm chiều dài của cụm dẫn hướng.

4. Cần thiết kế máy nhỏ gọn

LMH20UU phù hợp với nhiều cơ cấu nhỏ và trung bình.

5. Cần dẫn hướng tuyến tính

Sản phẩm phù hợp các cơ cấu chuyển động tuyến tính sử dụng trục tròn Ø20mm.

Cách lựa chọn LMH20UU chính xác

Kiểm tra đường kính trục

LMH20UU → trục dẫn hướng Ø20mm.

Không nên sử dụng trục sai đường kính vì có thể gây độ rơ hoặc làm chuyển động nặng.

Kiểm tra kích thước mặt bích

Cần đối chiếu:

• Chiều dài mặt bích.
• Chiều rộng mặt bích.
• Khoảng cách tâm lỗ.
• Đường kính lỗ.
• Chiều cao lắp đặt.

Kiểm tra tải trọng

Cần xác định:

• Khối lượng bàn trượt.
• Khối lượng phôi.
• Đầu công tác.
• Lực tác động.
• Tải lệch tâm.
• Gia tốc.

Kiểm tra hành trình

Chiều dài trục cần đáp ứng đủ hành trình chuyển động và khoảng dự phòng.

Kiểm tra độ song song

Khi sử dụng nhiều trục dẫn hướng, cần căn chỉnh song song để hạn chế ma sát và kẹt.

Hướng dẫn lắp đặt LMH20UU

Bước 1: Kiểm tra trục

Kiểm tra trục Ø20mm về đường kính, độ thẳng và bề mặt.

Bước 2: Vệ sinh

Làm sạch trục và con trượt trước khi lắp.

Bước 3: Lắp con trượt

Đưa LMH20UU vào trục nhẹ nhàng, tránh va đập.

Bước 4: Cố định mặt bích

Bắt vít mặt bích Oval vào bàn trượt hoặc giá đỡ.

Bước 5: Căn chỉnh

Kiểm tra độ song song của các trục và vị trí tương quan với vít me.

Bước 6: Kiểm tra chuyển động

Di chuyển bàn bằng tay để kiểm tra độ trơn, độ rơ và khả năng kẹt.

Bước 7: Chạy thử

Bắt đầu ở tốc độ thấp trước khi vận hành ở tốc độ làm việc.

Bảo dưỡng con trượt LMH20UU

Để kéo dài tuổi thọ, nên:

Vệ sinh trục: Loại bỏ bụi, phoi và chất bẩn.

Kiểm tra độ rơ: Theo dõi độ rơ trong quá trình sử dụng.

Kiểm tra vít: Đảm bảo vít cố định mặt bích không bị lỏng.

Theo dõi chuyển động: Kiểm tra tiếng ồn, độ giật, ma sát hoặc hiện tượng kẹt.

Bôi trơn: Sử dụng chất bôi trơn phù hợp với loại bạc và môi trường làm việc.

Những lỗi thường gặp khi sử dụng LMH20UU

Sai đường kính trục

LMH20UU cần sử dụng đúng trục Ø20mm.

Trục bị cong

Trục cong có thể làm chuyển động không đều và tăng ma sát.

Các trục không song song

Có thể khiến con trượt bị kẹt hoặc chuyển động nặng.

Mặt bích lắp lệch

Có thể tạo tải phụ lên con trượt.

Không vệ sinh

Bụi và phoi có thể ảnh hưởng đến khả năng chuyển động.

Tải vượt thiết kế

Có thể làm giảm tuổi thọ con trượt và trục dẫn hướng.

Câu hỏi thường gặp về LMH20UU

LMH20UU dùng trục bao nhiêu?

LMH20UU sử dụng trục dẫn hướng tròn Ø20mm.

LMH20UU là thân ngắn hay thân dài?

LMH20UU là phiên bản thân ngắn.

LMH20UU có mặt bích không?

Có. Sản phẩm sử dụng mặt bích dạng Oval để thuận tiện cố định vào bàn máy hoặc giá đỡ.

LMH20UU có phù hợp máy CNC không?

Có thể sử dụng nếu tải trọng, tốc độ, hành trình và kết cấu máy đáp ứng yêu cầu.

LMH20UU có thể kết hợp với vít me không?

Có. LMH20UU đảm nhiệm dẫn hướng và vít me đảm nhiệm truyền động.

LMH20UU khác LMH20LUU như thế nào?

Cả hai đều dùng trục Ø20mm và mặt bích Oval; LMH20UU là thân ngắn, trong khi LMH20LUU là thân dài.

Mua con trượt LMH20UU tại Raybi.vn

Nếu bạn đang tìm con trượt tròn mặt bích Oval thân ngắn LMH20UU, Raybi.vn có thể hỗ trợ tư vấn dựa trên đường kính trục, kích thước mặt bích, tải trọng, hành trình và thiết kế máy.

Các sản phẩm liên quan có thể kết hợp:

• Con trượt tuyến tính.
• Bạc trượt tròn.
• Trục dẫn hướng Ø20mm.
• Ray trượt tuyến tính.
• Trục vít me.
• Gối đỡ vít me.
• Linh kiện máy CNC.
• Linh kiện cơ khí.
• Phụ kiện tự động hóa.

Để được tư vấn chính xác, khách hàng có thể cung cấp model đang sử dụng, đường kính trục, kích thước mặt bích, hành trình, tải trọng hoặc hình ảnh thực tế. Raybi.vn sẽ hỗ trợ đối chiếu trước khi lựa chọn.
