Thông tin sản phẩm

Con trượt tròn mặt bích vuông thân ngắn LMK8UU – Bạc dẫn hướng tuyến tính Ø8mm nhỏ gọn cho máy CNC và tự động hóa

Trong các hệ thống cơ khí chính xác, máy CNC mini, máy khắc, máy in 3D, robot nhỏ và thiết bị tự động hóa, việc lựa chọn bạc dẫn hướng phù hợp giúp cơ cấu chuyển động ổn định, giảm ma sát và duy trì độ chính xác trong quá trình vận hành.

Con trượt tròn mặt bích vuông thân ngắn LMK8UU là dòng bạc trượt tuyến tính mặt bích vuông thân ngắn, sử dụng cho trục dẫn hướng Ø8mm. Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt, đồng thời mặt bích vuông giúp cố định trực tiếp vào tấm gá của máy.

Nếu bạn đang tìm con trượt LMK8UU, bạc tuyến tính Ø8mm mặt bích vuông, bạc dẫn hướng thân ngắn, nội dung dưới đây sẽ giúp bạn hiểu rõ đặc điểm, ứng dụng và cách lựa chọn sản phẩm.

1. Con trượt LMK8UU là gì?

LMK8UU là bạc dẫn hướng tuyến tính dạng tròn, có mặt bích vuông, thiết kế thân ngắn và sử dụng với trục dẫn hướng Ø8mm.

Mã sản phẩm có thể được hiểu như sau:

• LM: dòng bạc trượt tuyến tính.
• K: thiết kế mặt bích vuông.
• 8: sử dụng cho trục Ø8mm.
• UU: cấu hình có phớt ở hai đầu theo thiết kế phổ biến.

Khác với dòng LMK8LUU thân dài, LMK8UU có chiều dài thân ngắn hơn, phù hợp với những cơ cấu bị giới hạn không gian theo chiều trục.

LMK8UU thường được sử dụng trong:

• Máy CNC mini.
• Máy khắc laser.
• Máy in 3D.
• Máy tự động hóa nhỏ.
• Robot mini.
• Máy đóng gói.
• Máy lắp ráp.
• Thiết bị kiểm tra.
• Cơ cấu trượt tuyến tính.
• Thiết bị DIY và máy chế tạo nhỏ.

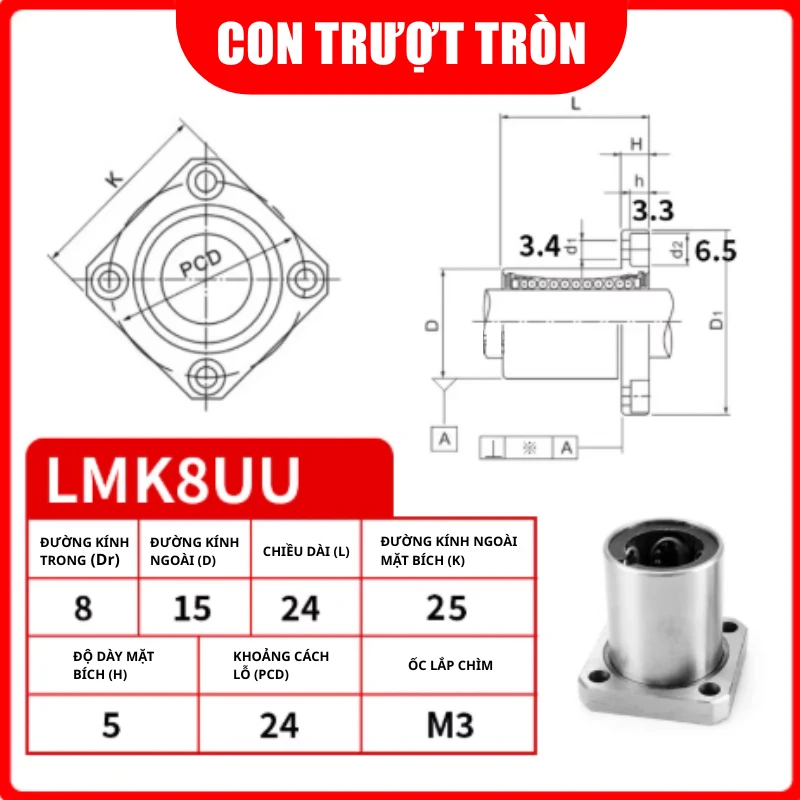

2. Thông số kỹ thuật Con trượt LMK8UU

Lưu ý: Kích thước ngoài, chiều dài, kích thước mặt bích, khoảng cách lỗ và tải trọng có thể khác nhau giữa các nhà sản xuất. Khi thiết kế hoặc thay thế LMK8UU, nên đối chiếu bản vẽ kỹ thuật của đúng sản phẩm trước khi gia công tấm gá.

3. Cấu tạo của LMK8UU

Thân bạc nhỏ gọn

LMK8UU được thiết kế cho trục Ø8mm, phù hợp với các cơ cấu cần kích thước nhỏ.

Đây là một trong những ưu điểm quan trọng khi thiết kế máy mini hoặc các module có không gian hạn chế.

Mặt bích vuông

Phần mặt bích được thiết kế dạng vuông, giúp bạc có thể cố định vào tấm gá bằng các vít phù hợp.

So với bạc tròn không có mặt bích, LMK8UU thuận tiện hơn trong những kết cấu cần bắt trực tiếp vào mặt phẳng.

Hệ thống bi tuần hoàn

Bên trong bạc là hệ thống các viên bi tuần hoàn.

Khi LMK8UU di chuyển dọc theo trục Ø8mm, các viên bi tuần hoàn giúp giảm ma sát và tạo chuyển động tuyến tính tương đối êm khi hệ thống được căn chỉnh chính xác.

Phớt hai đầu

Ký hiệu UU thường thể hiện cấu hình phớt ở hai đầu bạc.

Phớt giúp hạn chế bụi, tạp chất xâm nhập vào khu vực bi và hỗ trợ duy trì chất bôi trơn bên trong.

4. Ưu điểm nổi bật của Con trượt LMK8UU

1. Kích thước nhỏ gọn

LMK8UU sử dụng trục Ø8mm, phù hợp với những cơ cấu cần tối ưu kích thước.

2. Mặt bích vuông dễ lắp đặt

Mặt bích tích hợp giúp việc cố định bạc lên tấm gá thuận tiện.

3. Thân ngắn

Thiết kế thân ngắn là lợi thế khi không gian lắp đặt theo chiều trục bị giới hạn.

4. Chuyển động tuyến tính

Hệ thống bi tuần hoàn hỗ trợ chuyển động tịnh tiến với ma sát thấp hơn so với nhiều dạng bạc trượt thông thường.

5. Phù hợp thiết bị nhỏ

Đường kính trục Ø8mm phù hợp với nhiều thiết bị CNC mini, máy in 3D và cơ cấu tự động hóa nhỏ.

6. Có thể thay thế dễ dàng

LMK8UU là model phổ biến trong nhóm bạc dẫn hướng tuyến tính mặt bích vuông Ø8mm, thuận tiện khi cần thay thế trong các cơ cấu tương thích.

5. LMK8UU được ứng dụng ở đâu?

Máy CNC mini

LMK8UU có thể được sử dụng trong các cơ cấu dẫn hướng của máy CNC kích thước nhỏ, khi tải trọng và yêu cầu độ chính xác phù hợp.

Máy in 3D

Các cơ cấu chuyển động tuyến tính nhỏ có thể sử dụng bạc Ø8mm để dẫn hướng trục.

Máy khắc

LMK8UU phù hợp với các cơ cấu cần chuyển động nhỏ và kết cấu gọn.

Robot mini

Kích thước nhỏ giúp bạc có thể được tích hợp vào các module chuyển động của robot nhỏ.

Máy tự động hóa

Có thể sử dụng trong cơ cấu đẩy, kéo, cấp phôi và định vị.

Thiết bị DIY

LMK8UU cũng được sử dụng trong các thiết bị chế tạo cá nhân, máy CNC tự chế và các mô hình cơ khí.

6. So sánh LMK8UU với LMK8LUU

Nếu cùng sử dụng trục Ø8mm, điểm khác biệt đáng chú ý nhất nằm ở chiều dài thân.

Nên chọn LMK8UU khi nào?

Chọn LMK8UU nếu ưu tiên kích thước nhỏ gọn và không gian lắp đặt theo chiều dài bị giới hạn.

Nếu cơ cấu cần vùng dẫn hướng dài hơn, có thể cân nhắc LMK8LUU.

7. So sánh LMK8UU với LMF8UU

Đây là hai model dễ bị nhầm khi lựa chọn.

👉 Nếu bản thiết kế của máy yêu cầu mặt bích vuông, hãy chọn LMK8UU thay vì LMF8UU.

8. Ưu điểm và hạn chế của LMK8UU

Ưu điểm

• Sử dụng trục Ø8mm.
• Thiết kế nhỏ gọn.
• Mặt bích vuông.
• Thân ngắn.
• Dễ cố định lên tấm gá.
• Bi tuần hoàn.
• Có phớt hai đầu theo cấu hình UU.
• Phù hợp máy CNC mini.
• Phù hợp máy in 3D.
• Phù hợp robot và tự động hóa nhỏ.
• Dễ tích hợp vào cơ cấu nhỏ.

Hạn chế

• Khả năng chịu tải thấp hơn các model dùng trục lớn.
• Không phù hợp cơ cấu tải nặng.
• Không nên sử dụng cho ứng dụng có tải va đập lớn nếu không được tính toán phù hợp.
• Cần trục dẫn hướng có độ chính xác tương ứng.
• Cần căn chỉnh đúng để tránh kẹt bạc.
• Môi trường nhiều bụi, phoi cần có biện pháp bảo vệ bổ sung.

9. Hướng dẫn chọn Con trượt LMK8UU

Bước 1: Xác định đường kính trục

Đây là yếu tố đầu tiên cần kiểm tra.

LMK8UU → trục Ø8mm.

Không nên cố lắp bạc Ø8mm vào trục có đường kính khác.

Bước 2: Kiểm tra mặt bích

LMK8UU sử dụng mặt bích vuông.

Cần kiểm tra:

• Kích thước mặt bích.
• Khoảng cách lỗ.
• Đường kính lỗ bắt vít.
• Chiều cao lắp đặt.

Bước 3: Kiểm tra chiều dài

LMK8UU thuộc loại thân ngắn.

Đây là lựa chọn phù hợp khi không gian chiều dài bị hạn chế.

Bước 4: Kiểm tra tải trọng

Cần xem xét:

• Khối lượng tải.
• Hướng tải.
• Tốc độ chuyển động.
• Gia tốc.
• Tải va đập.
• Số lượng bạc.
• Khoảng cách giữa các bạc.

Không nên đánh giá khả năng chịu tải chỉ dựa vào đường kính trục.

10. Trục dẫn hướng Ø8mm dùng cho LMK8UU cần lưu ý gì?

Chất lượng trục ảnh hưởng trực tiếp đến độ bền và độ êm của bạc.

Trục Ø8mm nên:

• Đúng đường kính.
• Có độ thẳng tốt.
• Bề mặt nhẵn phù hợp.
• Không bị xước sâu.
• Không bị cong.
• Được cố định chắc chắn.
• Có độ cứng phù hợp với ứng dụng.

Vì sao cần trục chính xác?

Nếu trục bị cong hoặc bề mặt không phù hợp:

Trục không chuẩn → ma sát tăng → chuyển động nặng → bi và bạc nhanh mòn.

Do đó, khi thay LMK8UU, không nên chỉ thay bạc mà bỏ qua tình trạng của trục dẫn hướng.

11. Cách lắp LMK8UU để chuyển động êm

Đối với hệ thống sử dụng nhiều bạc hoặc hai trục dẫn hướng, cần chú ý đến độ song song.

Quy trình cơ bản:

Kiểm tra tấm gá → lắp trục → căn chỉnh song song → cố định bạc → kiểm tra chuyển động → bôi trơn phù hợp.

Không nên siết cố định toàn bộ hệ thống ngay từ đầu nếu chưa căn chỉnh.

Sau khi lắp, hãy di chuyển cơ cấu bằng tay để kiểm tra:

• Có bị kẹt không?
• Có điểm nào chạy nặng không?
• Có tiếng kêu bất thường không?
• Có độ rơ bất thường không?

Nếu chuyển động không đều, cần kiểm tra lại độ song song và độ đồng tâm của hệ thống.

12. Những lỗi thường gặp khi sử dụng LMK8UU

❌ Lắp sai đường kính trục

LMK8UU phải sử dụng với trục Ø8mm.

❌ Nhầm LMK8UU với LMF8UU

• LMK8UU: mặt bích vuông.
• LMF8UU: mặt bích tròn.

❌ Nhầm LMK8UU với LMK8LUU

• LMK8UU: thân ngắn.
• LMK8LUU: thân dài.

❌ Trục bị cong

Có thể khiến bạc chạy nặng hoặc kẹt.

❌ Tấm gá bị lệch

Làm tăng lực tác động không đều lên bạc.

❌ Không vệ sinh

Bụi và phoi có thể ảnh hưởng đến hệ thống bi.

❌ Chọn bạc không tính tải

Cần tính tải thực tế của toàn bộ cơ cấu trước khi lựa chọn.

13. Bảo trì Con trượt LMK8UU

Để kéo dài tuổi thọ LMK8UU, nên thực hiện bảo trì định kỳ.

Vệ sinh trục

Loại bỏ bụi và tạp chất trên bề mặt trục Ø8mm.

Kiểm tra phớt

Theo dõi tình trạng phớt hai đầu, đặc biệt khi máy hoạt động trong môi trường nhiều bụi.

Kiểm tra độ rơ

Độ rơ tăng bất thường có thể là dấu hiệu bạc hoặc trục đã bị mòn.

Kiểm tra tiếng ồn

Tiếng kêu, rung hoặc chuyển động giật có thể cho thấy hệ thống cần được kiểm tra.

Bôi trơn

Sử dụng dầu hoặc mỡ phù hợp với loại bạc và điều kiện vận hành.

Kiểm tra trục

Không nên tiếp tục sử dụng trục bị xước sâu hoặc cong nếu yêu cầu độ chính xác cao.

14. Câu hỏi thường gặp về LMK8UU

LMK8UU dùng trục bao nhiêu?

LMK8UU sử dụng trục dẫn hướng Ø8mm.

LMK8UU là mặt bích vuông hay tròn?

LMK8UU là bạc mặt bích vuông.

LMK8UU có phải thân ngắn không?

Có. LMK8UU thuộc nhóm bạc mặt bích vuông thân ngắn.

LMK8UU khác LMK8LUU như thế nào?

Cả hai đều dùng trục Ø8mm và mặt bích vuông, nhưng LMK8UU là thân ngắn, còn LMK8LUU là thân dài.

LMK8UU khác LMF8UU như thế nào?

LMK8UU có mặt bích vuông, trong khi LMF8UU có mặt bích tròn.

LMK8UU có dùng cho máy CNC mini không?

Có thể sử dụng nếu tải trọng, tốc độ và độ chính xác của hệ thống phù hợp.

LMK8UU có dùng cho máy in 3D không?

Có thể được sử dụng trong một số thiết kế máy in 3D sử dụng trục Ø8mm và cấu hình tương thích.

LMK8UU có phù hợp tải nặng không?

Không nên dùng LMK8UU cho ứng dụng tải nặng nếu chưa tính toán khả năng chịu tải của toàn bộ hệ thống.

15. So sánh LMK8UU với các model LMK phổ biến

Chọn nhanh

• LMK8UU: khi cần trục Ø8mm và thiết kế rất gọn.
• LMK10UU: khi cần trục Ø10mm.
• LMK12UU: khi cần trục Ø12mm.
• LMK16UU: khi cần trục Ø16mm.
• LMK20UU: khi cần trục Ø20mm.

👉 Không nên chọn model chỉ theo kích thước bên ngoài. Hãy xác định đường kính trục, tải trọng, hành trình và không gian lắp đặt trước.

16. LMK8UU phù hợp với những ai?

LMK8UU đặc biệt phù hợp với:

Kỹ sư thiết kế máy

Cần một bạc tuyến tính nhỏ gọn, mặt bích vuông và dễ tích hợp vào tấm gá.

Đơn vị chế tạo máy CNC mini

Phù hợp với các cơ cấu sử dụng trục Ø8mm.

Người làm máy DIY

Dễ tích hợp vào các cơ cấu chuyển động tuyến tính nhỏ.

Đơn vị sửa chữa máy

Có thể lựa chọn LMK8UU khi cần thay thế bạc tương thích.

Nhà máy tự động hóa

Có thể ứng dụng trong các cơ cấu nhỏ với tải trọng phù hợp.

17. Mua Con trượt tròn mặt bích vuông thân ngắn LMK8UU ở đâu?

Nếu bạn đang tìm Con trượt tròn mặt bích vuông thân ngắn LMK8UU, hãy kiểm tra kỹ trước khi đặt hàng:

• Model LMK8UU.
• Trục dẫn hướng Ø8mm.
• Mặt bích vuông.
• Kiểu thân ngắn.
• Kích thước lỗ gá.
• Kích thước mặt bích.
• Tải trọng.
• Tốc độ.
• Hành trình.
• Điều kiện môi trường.

Việc xác định đúng các thông số trên sẽ giúp hạn chế tình trạng mua nhầm model, sai kích thước hoặc không phù hợp với cơ cấu máy.

📞 Liên hệ tư vấn Con trượt LMK8UU

Hotline: 0376.008.998

Liên hệ để được tư vấn:

• Con trượt LMK8UU.
• Bạc trượt tuyến tính Ø8mm.
• Bạc mặt bích vuông.
• Bạc thân ngắn.
• Trục dẫn hướng Ø8mm.
• Model tương đương.
• Kích thước lắp đặt.
• Giải pháp dẫn hướng tuyến tính.

👉 Đang cần LMK8UU? Gọi ngay 0376.008.998 để được tư vấn đúng model, đúng kích thước và phù hợp với cơ cấu máy.

Raybi.vn – Giải pháp linh kiện cơ khí và dẫn hướng cho máy móc, tự động hóa.

18. Kết luận

Con trượt tròn mặt bích vuông thân ngắn LMK8UU là lựa chọn phù hợp cho những cơ cấu cần bạc dẫn hướng tuyến tính Ø8mm, mặt bích vuông, thiết kế nhỏ gọn và tiết kiệm không gian.

Nhờ thiết kế thân ngắn, LMK8UU đặc biệt phù hợp với máy CNC mini, máy khắc, máy in 3D, robot nhỏ, thiết bị DIY và các hệ thống tự động hóa có tải vừa và nhỏ.

Khi lựa chọn sản phẩm, cần đặc biệt chú ý đến đường kính trục Ø8mm, kích thước mặt bích, khoảng cách lỗ, tải trọng, độ chính xác của trục và không gian lắp đặt.

Cần tư vấn Con trượt LMK8UU? Liên hệ ngay 0376.008.998 để được hỗ trợ lựa chọn đúng sản phẩm.
