Con trượt tròn mặt bích vuông thân ngắn LMK40UU – Bạc dẫn hướng tuyến tính Ø40mm cho máy CNC và tự động hóa

Trong các hệ thống máy CNC, máy gia công cơ khí, dây chuyền tự động hóa, robot công nghiệp và thiết bị chuyển động tuyến tính, khả năng dẫn hướng ổn định có ảnh hưởng trực tiếp đến độ chính xác, độ êm và tuổi thọ của cơ cấu.

Con trượt tròn mặt bích vuông thân ngắn LMK40UU là dòng bạc dẫn hướng tuyến tính dạng tròn, mặt bích vuông, thân ngắn, sử dụng cho trục dẫn hướng Ø40mm. Thiết kế mặt bích vuông giúp thuận tiện khi cố định vào tấm gá, trong khi kiểu thân ngắn giúp tối ưu không gian lắp đặt.

Nếu bạn đang tìm con trượt LMK40UU, bạc tuyến tính Ø40mm mặt bích vuông thân ngắn, bài viết dưới đây sẽ giúp bạn hiểu rõ đặc điểm, cấu tạo, ứng dụng, ưu nhược điểm và cách lựa chọn sản phẩm.

1. Con trượt LMK40UU là gì?

LMK40UU là bạc trượt tuyến tính dạng tròn thuộc nhóm bạc dẫn hướng có mặt bích vuông, được thiết kế để làm việc với trục dẫn hướng Ø40mm.

Sản phẩm sử dụng hệ thống bi tuần hoàn bên trong, cho phép bạc chuyển động tịnh tiến dọc theo trục khi được lắp đặt đúng kỹ thuật.

Ý nghĩa mã LMK40UU

• LM: dòng bạc dẫn hướng tuyến tính.
• K: kiểu mặt bích vuông.
• 40: đường kính trục sử dụng là Ø40mm.
• UU: cấu hình phớt hai đầu theo thiết kế phổ biến.

👉 Vì vậy, có thể hiểu đơn giản:

LMK40UU = bạc tuyến tính mặt bích vuông, thân ngắn, dùng trục Ø40mm.

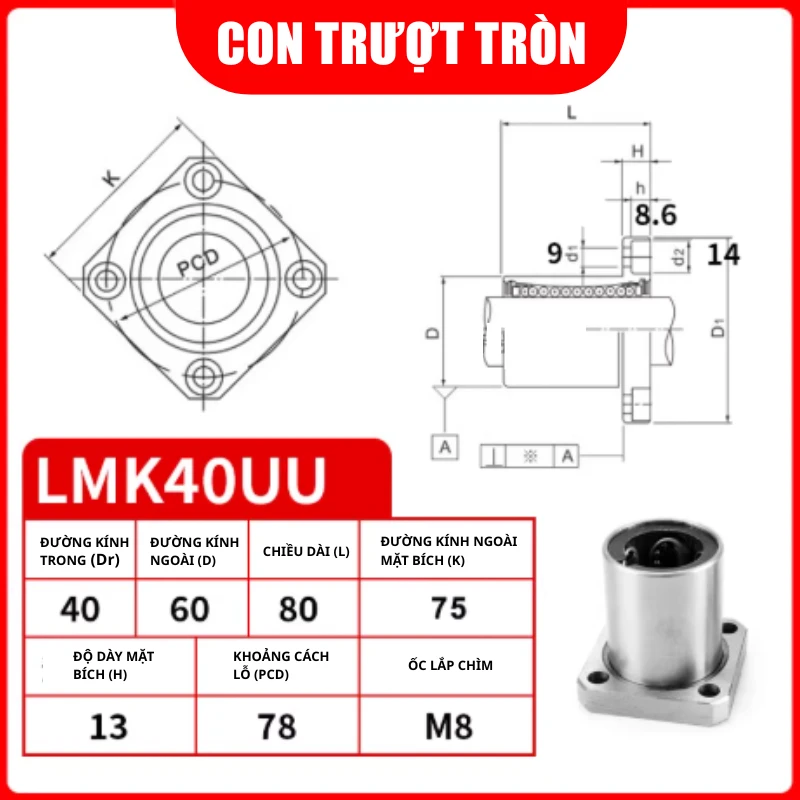

2. Thông số kỹ thuật Con trượt LMK40UU

Lưu ý: Kích thước ngoài, chiều dài thân, kích thước mặt bích, khoảng cách lỗ và tải trọng có thể khác nhau tùy nhà sản xuất. Khi đặt hàng LMK40UU, nên đối chiếu bản vẽ kỹ thuật của đúng sản phẩm để đảm bảo khả năng lắp thay thế.

3. Cấu tạo của LMK40UU

Thân bạc dẫn hướng

Thân LMK40UU được thiết kế để chứa hệ thống bi tuần hoàn và làm việc trực tiếp với trục dẫn hướng Ø40mm.

Đường kính trục lớn giúp sản phẩm phù hợp hơn với những cơ cấu yêu cầu độ cứng vững cao hơn so với các dòng bạc Ø8mm, Ø10mm, Ø12mm hoặc Ø16mm.

Hệ thống bi tuần hoàn

Các viên bi bên trong bạc chuyển động tuần hoàn khi con trượt di chuyển dọc trục.

Cấu tạo này giúp:

• Giảm ma sát.
• Hỗ trợ chuyển động ổn định.
• Giảm lực cản khi vận hành.
• Tạo khả năng chuyển động tuyến tính liên tục.

Mặt bích vuông

Mặt bích vuông là đặc điểm nhận diện quan trọng của LMK40UU.

Thiết kế này giúp bạc dễ dàng được bắt cố định vào:

• Tấm gá.
• Khung máy.
• Giá đỡ.
• Module chuyển động.
• Cụm cơ cấu tự động.

Thân ngắn

So với các phiên bản thân dài, kiểu thân ngắn giúp giảm chiều dài chiếm dụng của bạc.

Đây là lợi thế khi thiết kế máy cần tối ưu không gian.

Phớt UU

Phớt hai đầu hỗ trợ hạn chế bụi và tạp chất xâm nhập vào vùng làm việc của hệ thống bi, đồng thời giúp duy trì chất bôi trơn trong điều kiện sử dụng phù hợp.

4. Ưu điểm nổi bật của Con trượt LMK40UU

1. Dùng trục dẫn hướng Ø40mm

LMK40UU phù hợp với hệ thống sử dụng trục Ø40mm, đáp ứng nhu cầu dẫn hướng cho nhiều cơ cấu máy công nghiệp.

2. Mặt bích vuông

Thiết kế mặt bích vuông thuận tiện cho việc bắt vít trực tiếp lên tấm gá.

3. Thân ngắn

Giúp giảm không gian lắp đặt theo chiều dài.

4. Bi tuần hoàn

Hỗ trợ chuyển động tuyến tính với ma sát thấp khi hệ thống được lắp đặt và bôi trơn đúng cách.

5. Độ cứng vững tốt hơn dòng kích thước nhỏ

Đường kính trục Ø40mm phù hợp với các hệ thống có kết cấu lớn hơn, tuy nhiên khả năng chịu tải thực tế vẫn phải được tính toán theo toàn bộ hệ thống.

6. Ứng dụng rộng

Có thể sử dụng trong:

• Máy CNC.
• Máy gia công cơ khí.
• Máy tự động hóa.
• Robot công nghiệp.
• Máy đóng gói.
• Máy cấp phôi.
• Máy lắp ráp.
• Cơ cấu định vị.
• Thiết bị công nghiệp.

5. LMK40UU được ứng dụng ở đâu?

Máy CNC

LMK40UU có thể được sử dụng trong các cơ cấu dẫn hướng của máy CNC khi kích thước, tải trọng và độ chính xác phù hợp.

Máy gia công cơ khí

Đường kính trục Ø40mm phù hợp với những cơ cấu cần hệ dẫn hướng có kích thước lớn hơn.

Dây chuyền tự động hóa

Sản phẩm có thể được sử dụng trong cơ cấu:

• Đẩy sản phẩm.
• Kéo sản phẩm.
• Cấp phôi.
• Định vị.
• Di chuyển cụm máy.

Robot công nghiệp

Có thể ứng dụng trong một số module chuyển động tuyến tính của hệ thống robot.

Máy đóng gói

Phù hợp với những cơ cấu chuyển động tuyến tính có tải trọng tương ứng.

Máy lắp ráp

Có thể sử dụng để tạo chuyển động tịnh tiến cho cụm gá hoặc cơ cấu thao tác.

6. So sánh LMK40UU với LMK40LUU

Đây là hai model dễ bị nhầm khi lựa chọn.

Nên chọn LMK40UU khi nào?

Nếu thiết kế yêu cầu:

Trục Ø40mm + mặt bích vuông + thân ngắn + tiết kiệm không gian, LMK40UU là model đáng cân nhắc.

Nếu cần chiều dài vùng dẫn hướng lớn hơn, có thể xem xét LMK40LUU.

Không nên lựa chọn chỉ dựa vào tên model. Hãy đối chiếu kích thước lắp đặt và bản vẽ của sản phẩm thực tế.

7. So sánh LMK40UU với LMF40UU

👉 Nếu bản thiết kế sử dụng mặt bích vuông, hãy ưu tiên kiểm tra LMK40UU.

Nếu thiết kế yêu cầu mặt bích tròn, LMF40UU sẽ là dòng cần xem xét.

8. LMK40UU có những ưu điểm và hạn chế gì?

Ưu điểm

• Sử dụng trục Ø40mm.
• Mặt bích vuông.
• Thiết kế thân ngắn.
• Kết cấu chắc chắn.
• Bi tuần hoàn.
• Phớt hai đầu.
• Thuận tiện lắp đặt.
• Phù hợp máy công nghiệp.
• Có thể ứng dụng trong CNC.
• Phù hợp nhiều cơ cấu tự động hóa.

Hạn chế

• Kích thước lớn hơn các dòng LMK nhỏ.
• Trọng lượng và không gian lắp đặt lớn hơn.
• Không phù hợp những cơ cấu siêu nhỏ.
• Cần trục Ø40mm có chất lượng và độ chính xác phù hợp.
• Việc căn chỉnh nhiều bạc cần được thực hiện cẩn thận.
• Tải trọng thực tế không nên xác định chỉ dựa vào kích thước đường kính.

9. Hướng dẫn lựa chọn Con trượt LMK40UU

Bước 1: Xác định đường kính trục

LMK40UU → trục Ø40mm.

Nếu hệ thống hiện tại sử dụng trục khác Ø40mm, cần lựa chọn model tương ứng.

Bước 2: Kiểm tra kiểu mặt bích

LMK40UU sử dụng mặt bích vuông.

Cần đối chiếu:

• Chiều rộng mặt bích.
• Chiều cao mặt bích.
• Khoảng cách tâm lỗ.
• Đường kính lỗ bắt vít.
• Vị trí lắp đặt.

Bước 3: Kiểm tra chiều dài

LMK40UU thuộc loại thân ngắn.

Nếu không gian theo phương trục bị giới hạn, đây có thể là ưu điểm.

Bước 4: Tính tải trọng

Cần xem xét đồng thời:

• Khối lượng tải.
• Hướng tải.
• Tốc độ.
• Gia tốc.
• Hành trình.
• Tần suất hoạt động.
• Tải va đập.
• Số lượng bạc.
• Khoảng cách giữa các bạc.

Không nên mặc định rằng trục Ø40mm đồng nghĩa với khả năng chịu mọi tải trọng.

10. Trục dẫn hướng Ø40mm cho LMK40UU

Trục dẫn hướng là bộ phận làm việc trực tiếp với hệ thống bi của LMK40UU.

Một trục tốt nên đảm bảo:

• Đường kính đúng Ø40mm.
• Độ thẳng tốt.
• Bề mặt phù hợp.
• Không cong.
• Không có vết xước sâu.
• Độ cứng phù hợp.
• Được cố định chắc chắn.

Vì sao cần kiểm tra trục?

Nếu trục bị cong hoặc bề mặt không phù hợp:

Ma sát tăng → chuyển động nặng → tải lên bi không đều → tiếng ồn → giảm tuổi thọ bạc.

Do đó, khi thay con trượt LMK40UU, không nên chỉ thay bạc mà bỏ qua tình trạng của trục dẫn hướng.

11. Cách lắp LMK40UU đúng kỹ thuật

Một hệ thống dẫn hướng tốt cần đảm bảo:

Trục thẳng + trục song song + mặt gá phẳng + bạc đồng tâm.

Quy trình kiểm tra cơ bản

Bước 1: Cố định trục dẫn hướng chắc chắn.

Bước 2: Kiểm tra độ song song giữa các trục nếu sử dụng nhiều trục.

Bước 3: Lắp LMK40UU vào tấm gá.

Bước 4: Siết vít theo cách phù hợp, tránh gây biến dạng cụm gá.

Bước 5: Di chuyển cơ cấu bằng tay.

Bước 6: Kiểm tra tiếng ồn, độ rơ và điểm bị kẹt.

Nếu cơ cấu chạy nặng, cần kiểm tra lại độ song song, đồng tâm và tình trạng trục.

12. Những lỗi thường gặp khi sử dụng LMK40UU

❌ Nhầm LMK40UU với LMF40UU

• LMK40UU: mặt bích vuông.
• LMF40UU: mặt bích tròn.

❌ Nhầm LMK40UU với LMK40LUU

• LMK40UU: thân ngắn.
• LMK40LUU: thân dài.

❌ Dùng sai trục

LMK40UU sử dụng trục Ø40mm.

❌ Trục bị cong

Có thể gây kẹt hoặc tăng ma sát.

❌ Hai trục không song song

Dễ gây tải ngang bất thường lên bạc.

❌ Mặt gá không phẳng

Có thể khiến bạc bị lệch.

❌ Vượt tải

Tải trọng thực tế cần được tính toán theo điều kiện vận hành.

❌ Bỏ qua bảo trì

Bụi, phoi kim loại và thiếu chất bôi trơn có thể ảnh hưởng đến tuổi thọ hệ thống.

13. Bảo trì Con trượt LMK40UU

Để LMK40UU vận hành ổn định, nên xây dựng lịch kiểm tra định kỳ.

Vệ sinh trục

Loại bỏ bụi, dầu bẩn và phoi kim loại khỏi bề mặt trục.

Kiểm tra phớt

Kiểm tra phớt hai đầu để phát hiện tình trạng rách, biến dạng hoặc xuống cấp.

Kiểm tra độ rơ

Nếu bạc xuất hiện độ rơ bất thường, cần kiểm tra cả bạc và trục.

Kiểm tra tiếng ồn

Tiếng kêu bất thường có thể là dấu hiệu của:

• Thiếu bôi trơn.
• Trục bị lỗi.
• Bạc bị mòn.
• Lắp đặt sai.
• Tạp chất xâm nhập.

Bôi trơn

Sử dụng chất bôi trơn phù hợp với tốc độ, tải và môi trường làm việc.

Kiểm tra vít gá

Đảm bảo mặt bích được cố định chắc chắn.

14. Câu hỏi thường gặp về LMK40UU

LMK40UU dùng trục bao nhiêu?

LMK40UU sử dụng trục dẫn hướng Ø40mm.

LMK40UU là mặt bích vuông hay tròn?

LMK40UU là mặt bích vuông.

LMK40UU có phải thân ngắn không?

Có. LMK40UU thuộc dòng mặt bích vuông thân ngắn.

LMK40UU khác LMK40LUU như thế nào?

Cả hai sử dụng trục Ø40mm và mặt bích vuông, nhưng LMK40UU là thân ngắn, còn LMK40LUU là thân dài.

LMK40UU khác LMF40UU như thế nào?

LMK40UU có mặt bích vuông, trong khi LMF40UU có mặt bích tròn.

LMK40UU có dùng cho máy CNC không?

Có thể sử dụng nếu kích thước, tải trọng, tốc độ, hành trình và độ chính xác của cơ cấu phù hợp.

LMK40UU có dùng trong tự động hóa không?

Có. Model này có thể được ứng dụng trong nhiều cơ cấu dẫn hướng tuyến tính của thiết bị tự động hóa.

LMK40UU có chịu tải nặng không?

Khả năng chịu tải thực tế phụ thuộc vào bạc, trục, số lượng bạc, hướng tải, tốc độ và điều kiện làm việc. Cần tính toán trước khi sử dụng.

15. So sánh LMK40UU với một số model LMK

Chọn nhanh theo đường kính trục

• LMK20UU: Ø20mm.
• LMK25UU: Ø25mm.
• LMK30UU: Ø30mm.
• LMK40UU: Ø40mm.
• LMK50UU: Ø50mm.

👉 Hãy xác định đường kính trục trước, sau đó kiểm tra kiểu mặt bích, chiều dài thân và tải trọng để chọn đúng model.

16. LMK40UU phù hợp với những ai?

Kỹ sư thiết kế máy

Phù hợp khi cần bạc tuyến tính Ø40mm, mặt bích vuông và thân ngắn.

Đơn vị chế tạo máy CNC

Có thể sử dụng trong những cơ cấu dẫn hướng có thông số phù hợp.

Nhà máy tự động hóa

Phù hợp với các cơ cấu chuyển động tuyến tính trong dây chuyền sản xuất.

Đơn vị sửa chữa máy

Có thể sử dụng làm linh kiện thay thế nếu kích thước lắp đặt tương thích.

Đơn vị chế tạo máy công nghiệp

LMK40UU có thể đáp ứng nhu cầu dẫn hướng cho nhiều cơ cấu có kích thước lớn hơn.

17. Mua Con trượt tròn mặt bích vuông thân ngắn LMK40UU ở đâu?

Trước khi mua LMK40UU, nên kiểm tra đầy đủ các thông tin:

• Model: LMK40UU.
• Đường kính trục: Ø40mm.
• Mặt bích: Vuông.
• Kiểu thân: Thân ngắn.
• Kích thước tổng thể.
• Kích thước mặt bích.
• Khoảng cách lỗ.
• Đường kính lỗ.
• Tải trọng yêu cầu.
• Tốc độ làm việc.
• Hành trình.
• Điều kiện môi trường.

Việc kiểm tra trước giúp hạn chế các vấn đề như mua nhầm model, sai kích thước lỗ, sai kiểu mặt bích hoặc không tương thích với trục hiện có.

18. 📞 Liên hệ tư vấn Con trượt LMK40UU

Bạn đang cần Con trượt tròn mặt bích vuông thân ngắn LMK40UU cho máy CNC, máy tự động hóa hoặc cơ cấu dẫn hướng?

Hotline: 0376.008.998

Liên hệ để được tư vấn về:

• Con trượt LMK40UU.
• Bạc trượt tuyến tính Ø40mm.
• Bạc mặt bích vuông thân ngắn.
• Trục dẫn hướng Ø40mm.
• Kích thước lắp đặt.
• Model tương đương.
• Số lượng cần dùng.
• Giải pháp dẫn hướng tuyến tính.

👉 Đang cần LMK40UU? Gọi ngay 0376.008.998 để được tư vấn đúng model, đúng kích thước và phù hợp với cơ cấu máy.

Raybi.vn – Giải pháp linh kiện cơ khí, bạc dẫn hướng và thiết bị phục vụ máy móc, tự động hóa.

19. Kết luận

Con trượt tròn mặt bích vuông thân ngắn LMK40UU là dòng bạc dẫn hướng tuyến tính sử dụng trục Ø40mm, nổi bật với mặt bích vuông, thiết kế thân ngắn và hệ thống bi tuần hoàn.

Sản phẩm phù hợp để xem xét trong các ứng dụng như máy CNC, máy gia công cơ khí, dây chuyền tự động hóa, robot công nghiệp, máy đóng gói, máy lắp ráp và các cơ cấu chuyển động tuyến tính.

Khi lựa chọn LMK40UU, cần đặc biệt chú ý đến đường kính trục Ø40mm, kích thước mặt bích, khoảng cách lỗ, chiều dài thân, tải trọng và điều kiện vận hành.
